圆盘式车床夹具的拆卸和组装

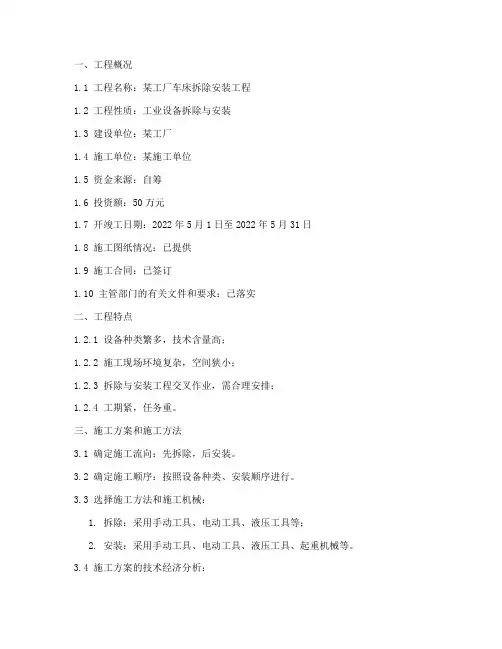

一、工程概况1.1 工程名称：某工厂车床拆除安装工程1.2 工程性质：工业设备拆除与安装1.3 建设单位：某工厂1.4 施工单位：某施工单位1.5 资金来源：自筹1.6 投资额：50万元1.7 开竣工日期：2022年5月1日至2022年5月31日1.8 施工图纸情况：已提供1.9 施工合同：已签订1.10 主管部门的有关文件和要求：已落实二、工程特点1.2.1 设备种类繁多，技术含量高；1.2.2 施工现场环境复杂，空间狭小；1.2.3 拆除与安装工程交叉作业，需合理安排；1.2.4 工期紧，任务重。

三、施工方案和施工方法3.1 确定施工流向：先拆除，后安装。

3.2 确定施工顺序：按照设备种类、安装顺序进行。

3.3 选择施工方法和施工机械：1. 拆除：采用手动工具、电动工具、液压工具等；2. 安装：采用手动工具、电动工具、液压工具、起重机械等。

3.4 施工方案的技术经济分析：1. 技术可行性：方案中采用的方法和机械均能满足施工要求；2. 经济合理性：在保证施工质量的前提下，选择经济适用的施工方法。

四、主要技术组织措施4.1 保证质量措施：1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；2. 施工过程中，严格执行施工规范和质量标准，确保施工质量；3. 对施工过程中的关键工序进行严格检查，确保工程质量。

4.2 安全措施：1. 施工现场设置安全警示标志，明确安全操作规程；2. 施工人员必须佩戴安全帽、安全带等防护用品；3. 施工过程中，对高空作业、起重作业等危险作业进行严格监管。

4.3 降低成本措施：1. 优化施工方案，提高施工效率；2. 合理选用施工材料和设备，降低成本；3. 加强施工管理，避免浪费。

4.4 其他措施：1. 施工过程中，加强与相关部门的沟通协调，确保工程顺利进行；2. 施工结束后，对施工现场进行清理，恢复原状。

五、施工进度计划1. 拆除阶段：2022年5月1日至2022年5月10日；2. 安装阶段：2022年5月11日至2022年5月20日；3. 竣工验收：2022年5月21日至2022年5月31日。

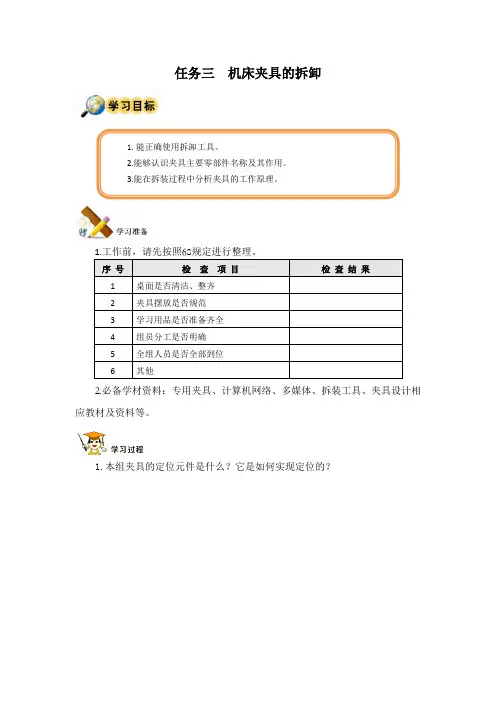

任务三 机床夹具的拆卸
2.必备学材资料：专用夹具、计算机网络、多媒体、拆装工具、夹具设计相应教材及资料等。

1.本组夹具的定位元件是什么？它是如何实现定位的？
1.能正确使用拆卸工具。

2.能够认识夹具主要零部件名称及其作用。

3.能在拆装过程中分析夹具的工作原理。

2.就本组夹具说明，夹具是如何实现夹紧的。

3.说出下列夹具零件的名称。

名称名称
作用作用
应用场合应用场合
4.下图为一铣床夹具图，回答下列问题。

（1）本夹具采用何种夹
紧装置？
（2）说出零件2、4、6的名称及作用。

任务实施----拆卸机床夹具
1.拆卸夹具前，弄清下列问题：
本夹具为（机床名称）夹具，定位采用，夹紧采用机构。

2.拆卸夹具，并将夹具拆卸的工作步骤填入下表（要求详细填写）。

夹具拆卸记录表
机械拆装安全操作规程
1．工作前要检查工、夹、量具，如手锤、钳子、锉刀、游标卡尺等，必须完好无损，手锤前端不得有卷边毛刺，锤头与锤柄不得松动。

2．工作前必须穿戴好防护用品，工作服袖口、衣边应符合要求，长发要挽入工作帽内。

3．禁止使用缺手柄的锉刀、刮刀，以免伤手。

4、用手锤敲击时，注意前后是否有人，不许戴手套，以免手锤滑脱伤人；不准将锉刀当手锤或撬杠使用。

5．不准把扳手、钳类工具当手锤使用；活动扳手不能反向使用，不准在扳手中间加垫片使用。

6．不准将虎钳当砧磴使用；不准在虎钳手柄上加长管或用手锤敲击增大夹紧力。

从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。

机械制造过程中用来固定对象，使之占有正确的位置，以接受施工或检测的装置。

在机床上为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求。

夹具通常由定位元件、夹紧装置、对刀引导元件、分度装置、连接元件以及夹具体等组成。

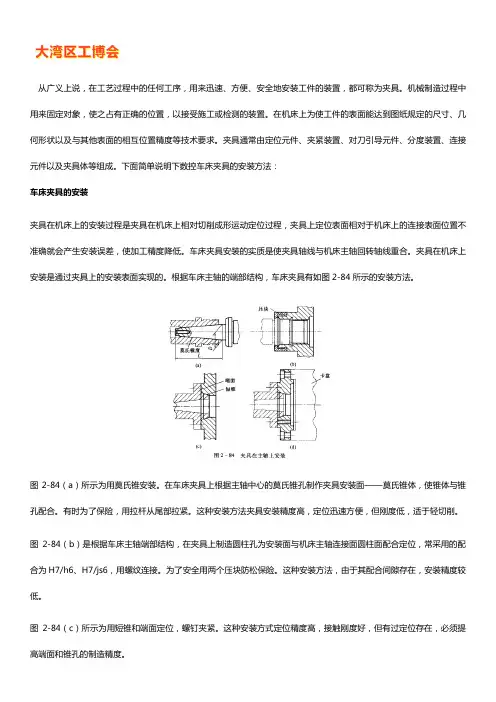

下面简单说明下数控车床夹具的安装方法：车床夹具的安装夹具在机床上的安装过程是夹具在机床上相对切削成形运动定位过程，夹具上定位表面相对于机床上的连接表面位置不准确就会产生安装误差，使加工精度降低。

车床夹具安装的实质是使夹具轴线与机床主轴回转轴线重合。

夹具在机床上安装是通过夹具上的安装表面实现的。

根据车床主轴的端部结构，车床夹具有如图2-84所示的安装方法。

图2-84（a）所示为用莫氏锥安装。

在车床夹具上根据主轴中心的莫氏锥孔制作夹具安装面——莫氏锥体，使锥体与锥孔配合。

有时为了保险，用拉杆从尾部拉紧。

这种安装方法夹具安装精度高，定位迅速方便，但刚度低，适于轻切削。

图2-84（b）是根据车床主轴端部结构，在夹具上制造圆柱孔为安装面与机床主轴连接面圆柱面配合定位，常采用的配合为H7/h6、H7/js6，用螺纹连接。

为了安全用两个压块防松保险。

这种安装方法，由于其配合间隙存在，安装精度较低。

图2-84（c）所示为用短锥和端面定位，螺钉夹紧。

这种安装方式定位精度高，接触刚度好，但有过定位存在，必须提高端面和锥孔的制造精度。

图2-84（d）是用过渡盘安装。

过渡盘一端与机床主轴端部结构相适应，另一端结构可标准化供夹具安装用，这样只要每台机床配有相应过渡盘，夹具安装面便可统一，同一夹具就可在不同车床上使用。

图中所示过渡盘一端为锥孔、平面安装在主轴上，另一端制有短圆柱及平面，夹具上的安装面为短圆孔和平面与之配合，用螺钉固紧。

夹具上定位表面与夹具安装表面的位置误差；夹具安装面与连接面配合间隙都影响夹具对切削成形运动的定位，产生安装误差。

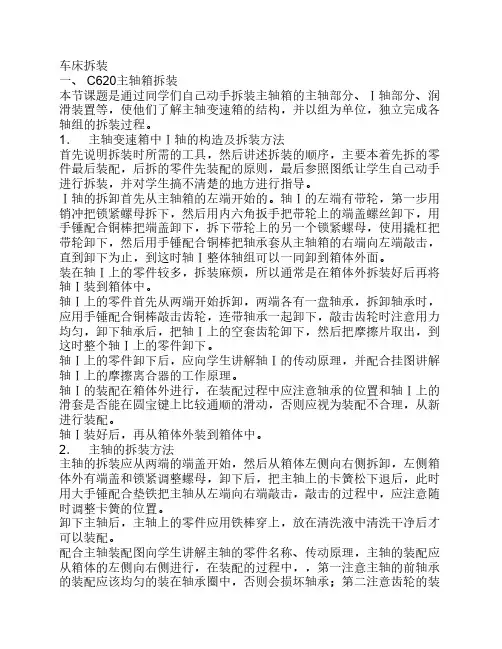

车床拆装一、 C620主轴箱拆装本节课题是通过同学们自己动手拆装主轴箱的主轴部分、Ⅰ轴部分、润滑装置等，使他们了解主轴变速箱的结构，并以组为单位，独立完成各轴组的拆装过程。

1．主轴变速箱中Ⅰ轴的构造及拆装方法首先说明拆装时所需的工具，然后讲述拆装的顺序，主要本着先拆的零件最后装配，后拆的零件先装配的原则，最后参照图纸让学生自己动手进行拆装，并对学生搞不清楚的地方进行指导。

Ⅰ轴的拆卸首先从主轴箱的左端开始的。

轴Ⅰ的左端有带轮，第一步用销冲把锁紧螺母拆下，然后用内六角扳手把带轮上的端盖螺丝卸下，用手锤配合铜棒把端盖卸下，拆下带轮上的另一个锁紧螺母，使用撬杠把带轮卸下，然后用手锤配合铜棒把轴承套从主轴箱的右端向左端敲击，直到卸下为止，到这时轴Ⅰ整体轴组可以一同卸到箱体外面。

装在轴Ⅰ上的零件较多，拆装麻烦，所以通常是在箱体外拆装好后再将轴Ⅰ装到箱体中。

轴Ⅰ上的零件首先从两端开始拆卸，两端各有一盘轴承，拆卸轴承时，应用手锤配合铜棒敲击齿轮，连带轴承一起卸下，敲击齿轮时注意用力均匀，卸下轴承后，把轴Ⅰ上的空套齿轮卸下，然后把摩擦片取出，到这时整个轴Ⅰ上的零件卸下。

轴Ⅰ上的零件卸下后，应向学生讲解轴Ⅰ的传动原理，并配合挂图讲解轴Ⅰ上的摩擦离合器的工作原理。

轴Ⅰ的装配在箱体外进行，在装配过程中应注意轴承的位置和轴Ⅰ上的滑套是否能在圆宝键上比较通顺的滑动，否则应视为装配不合理，从新进行装配。

轴Ⅰ装好后，再从箱体外装到箱体中。

2．主轴的拆装方法主轴的拆装应从两端的端盖开始，然后从箱体左侧向右侧拆卸，左侧箱体外有端盖和锁紧调整螺母，卸下后，把主轴上的卡簧松下退后，此时用大手锤配合垫铁把主轴从左端向右端敲击，敲击的过程中，应注意随时调整卡簧的位置。

卸下主轴后，主轴上的零件应用铁棒穿上，放在清洗液中清洗干净后才可以装配。

配合主轴装配图向学生讲解主轴的零件名称、传动原理，主轴的装配应从箱体的左侧向右侧进行，在装配的过程中，，第一注意主轴的前轴承的装配应该均匀的装在轴承圈中，否则会损坏轴承；第二注意齿轮的装配应咬合均匀，无顶齿现象；第三，装配后，主轴应能正常旋转。

车床卡盘拆卸安装方法
1概述
车床卡盘是车床加工过程中非常重要的元件之一，可以固定和支持加工件，应用于各种加工机床的床身和主轴，具有轻巧结实、颜色漂亮的特点，常被用在家庭制造及微型加工机床上。

拆卸和安装车床卡盘可能复杂，但做好后可以快速高效地完成加工。

本文旨在帮助读者熟悉拆卸和安装车床卡盘的步骤，让加工工作变得更加顺利。

2准备步骤
第一步，读者需要熟悉车床卡盘的外形，并准备好手工工具，如扳手、棘轮钳、弹簧螺丝刀等，另外，还需要准备清洁的材料以清洁车床卡盘的表面。

3拆卸
第二步，要将车床卡盘从车床上拆卸，这需要把它中螺丝或螺栓解开，将车床卡盘从床身上解开，这时清洁它。

利用清洁材料清洁车床卡盘表面，除去污垢，并用干净的棉布把表面擦干净。

4安装
第三步，安装车床卡盘。

首先将它固定在床身上，在这一步要特别小心，确保所有螺丝和螺母都是紧固的，否则它可能在加工时会松动，从而造成加工工件的变形。

拧紧螺丝，确保安装完全，正确的位置。

5检查
第四步，检查车床卡盘的安装有无缺陷，用手和眼睛检查表面，确保没有任何裂缝或破损，然后进行对比检查，寻找多余的污垢和杂物，最后清理车床卡盘周围地面，确保安装正确。

6结论
拆卸和安装车床卡盘是一个较复杂的过程，如果不做好，可能会影响加工效率，熟悉上述步骤，可以有效地提高加工效率，确保加工工作的顺畅进行。

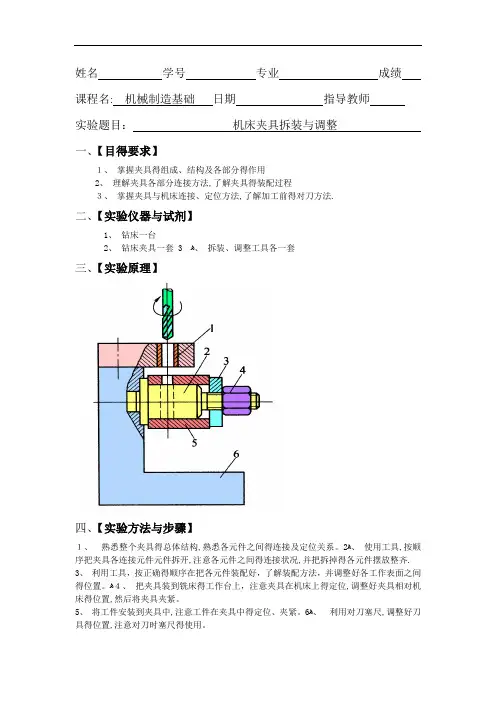

姓名学号专业成绩课程名: 机械制造基础日期指导教师实验题目：机床夹具拆装与调整一、【目得要求】１、掌握夹具得组成、结构及各部分得作用2、理解夹具各部分连接方法,了解夹具得装配过程３、掌握夹具与机床连接、定位方法,了解加工前得对刀方法.二、【实验仪器与试剂】1、钻床一台3、拆装、调整工具各一套2、钻床夹具一套ﻫ三、【实验原理】四、【实验方法与步骤】１、熟悉整个夹具得总体结构,熟悉各元件之间得连接及定位关系。

ﻫ2、使用工具,按顺序把夹具各连接元件元件拆开,注意各元件之间得连接状况,并把拆掉得各元件摆放整齐.3、利用工具，按正确得顺序在把各元件装配好，了解装配方法，并调整好各工作表面之间得位置。

ﻫ４、把夹具装到铣床得工作台上，注意夹具在机床上得定位,调整好夹具相对机床得位置,然后将夹具夹紧。

5、将工件安装到夹具中,注意工件在夹具中得定位、夹紧。

ﻫ6、利用对刀塞尺,调整好刀具得位置,注意对刀时塞尺得使用。

五、【实验现象、结果记录及整理】１、找出夹具中得定位元件、夹紧元件.①定位元件：支承板，销轴2。

②夹紧元件:开口垫圈３及螺母４.2、找出夹具中得对刀元件、夹具体及导向元件。

①导向元件：钻套1 ②夹具体:零件6 六、【分析讨论与思考题解答】 １、定位分析 建立坐标系如图。

钻工件上得孔：销轴2,限制工件4个自由度支承板,限制工件 1个自由度，共限制工件5个自由度。

因在工件上只加工一个孔，可不限制。

２、夹紧力分析加工中螺母旋紧,通过开口垫圈作用在工件轴端,解决了薄壁零件加工时，径向夹紧而产生得变形。

X YZ。

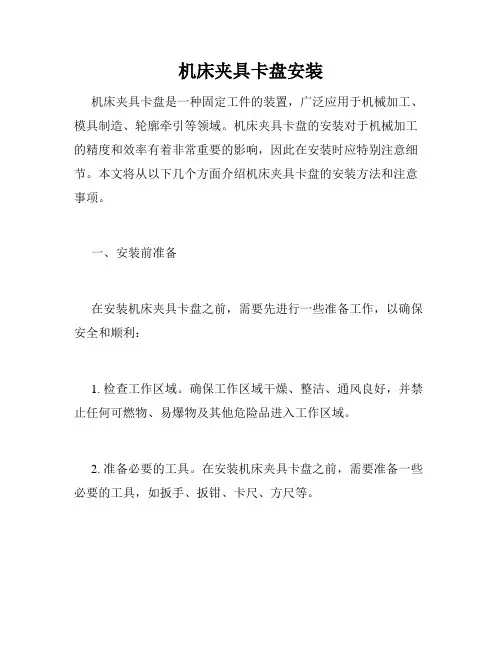

机床夹具卡盘安装机床夹具卡盘是一种固定工件的装置，广泛应用于机械加工、模具制造、轮廓牵引等领域。

机床夹具卡盘的安装对于机械加工的精度和效率有着非常重要的影响，因此在安装时应特别注意细节。

本文将从以下几个方面介绍机床夹具卡盘的安装方法和注意事项。

一、安装前准备在安装机床夹具卡盘之前，需要先进行一些准备工作，以确保安全和顺利：1. 检查工作区域。

确保工作区域干燥、整洁、通风良好，并禁止任何可燃物、易爆物及其他危险品进入工作区域。

2. 准备必要的工具。

在安装机床夹具卡盘之前，需要准备一些必要的工具，如扳手、扳钳、卡尺、方尺等。

3. 检查机床。

在安装机床夹具卡盘之前，需要检查机床的运行状态，确保机床的刀具和工作台表面清洁无油污，并且工作台表面平整。

二、安装步骤1. 安装底座。

将机床夹具卡盘的底座放置在机床的工作台上，并将螺丝和墨线用于定位。

2. 切割头座安装。

把切割头座放在机床夹具卡盘的底座上，并根据需要将其调整和定位。

使用螺纹固定。

3. 卡盘安装。

将机床夹具卡盘安装在切割头座上，并将其与头座螺纹固定。

4. 试验工件安装。

安装工件并进行试运行，这将有助于排除任何安装错误或机械故障。

三、安装注意事项1. 工具的选择和使用。

在安装机床夹具卡盘时，应选用正确的工具，并按照操作指南使用工具，以避免任何损坏或事故发生。

2. 检查夹紧力。

在安装机床夹具卡盘时，应仔细检查夹持工件的夹紧力。

过轻的夹紧力可能会导致工件脱落，而太紧的夹紧力可能会导致工件损坏或变形。

3. 监控温度。

在机床夹具卡盘运行时，应注意监控温度，并及时进行调整以防止过度加热导致损坏。

4. 定期检查和维护。

为确保机床夹具卡盘的安全和正常运行，应定期检查和维护它们的所有组件，并根据需要进行维护和更换。

结论：机床夹具卡盘的正确安装对于机械加工的精度和效率有着非常重要的影响。

在安装机床夹具卡盘时，应仔细进行准备工作，使用正确的工具，注意夹紧力和温度，以确保安全和正常运行。

一、实验目的1. 理解夹具的组成、结构及各部分的作用。

2. 掌握夹具的拆装方法，了解夹具的装配过程。

3. 熟悉夹具与机床的连接、定位方法。

4. 提高动手操作能力和对机械制造工艺的认识。

二、实验器材1. 夹具一套（包括夹具体、定位元件、夹紧元件等）2. 机床一台3. 工具一套（扳手、螺丝刀、钳子等）4. 工件一个三、实验步骤1. 观察夹具结构（1）仔细观察夹具的整体结构，了解各部分的名称和作用。

（2）识别夹具中的定位元件、夹紧元件、支撑元件等。

2. 夹具拆装（1）按照夹具的结构图，拆卸夹具，将各部分逐一拆开。

（2）在拆卸过程中，注意记录各部件的名称、规格和连接方式。

（3）对拆卸下来的部件进行清洗、检查，确保无损坏。

3. 夹具装配（1）按照拆卸顺序，将各部件逐一装配回夹具。

（2）在装配过程中，注意调整各部件的位置，确保夹具的精度。

（3）检查夹具的连接是否牢固，夹紧力是否适中。

4. 夹具与机床连接（1）将夹具安装在机床上，注意夹具与机床的连接方式。

（2）调整夹具的位置，确保工件在机床上的定位精度。

（3）检查夹具与机床的连接是否牢固，夹紧力是否适中。

5. 加工工件（1）将工件装入夹具，确保工件在夹具中的定位精度。

（2）启动机床，进行加工操作。

（3）观察加工过程中的情况，确保夹具的稳定性和加工精度。

四、实验结果与分析1. 通过本次实验，掌握了夹具的拆装方法，了解了夹具的装配过程。

2. 熟悉了夹具与机床的连接、定位方法，提高了动手操作能力。

3. 加工工件的过程中，夹具的稳定性和加工精度得到了保证。

五、实验总结1. 夹具是机械加工中的重要工具，掌握夹具的拆装方法对于提高加工效率和质量具有重要意义。

2. 在实验过程中，应注意安全操作，防止发生意外事故。

3. 通过本次实验，加深了对机械制造工艺的认识，为今后的学习和工作打下了基础。

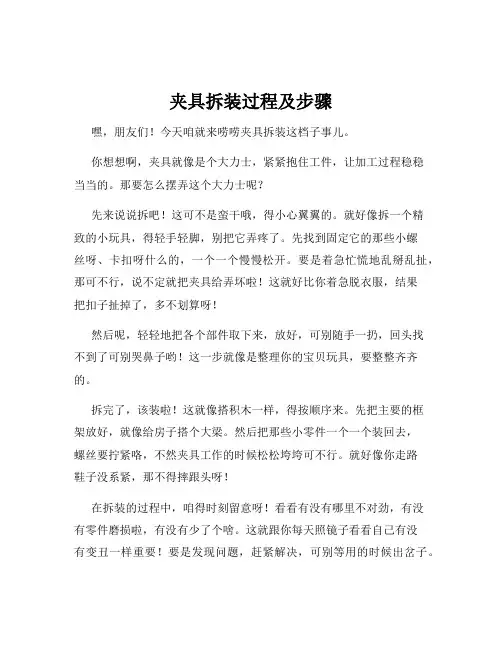

夹具拆装过程及步骤嘿，朋友们！今天咱就来唠唠夹具拆装这档子事儿。

你想想啊，夹具就像是个大力士，紧紧抱住工件，让加工过程稳稳当当的。

那要怎么摆弄这个大力士呢？先来说说拆吧！这可不是蛮干哦，得小心翼翼的。

就好像拆一个精致的小玩具，得轻手轻脚，别把它弄疼了。

先找到固定它的那些小螺丝呀、卡扣呀什么的，一个一个慢慢松开。

要是着急忙慌地乱掰乱扯，那可不行，说不定就把夹具给弄坏啦！这就好比你着急脱衣服，结果把扣子扯掉了，多不划算呀！然后呢，轻轻地把各个部件取下来，放好，可别随手一扔，回头找不到了可别哭鼻子哟！这一步就像是整理你的宝贝玩具，要整整齐齐的。

拆完了，该装啦！这就像搭积木一样，得按顺序来。

先把主要的框架放好，就像给房子搭个大梁。

然后把那些小零件一个一个装回去，螺丝要拧紧咯，不然夹具工作的时候松松垮垮可不行。

就好像你走路鞋子没系紧，那不得摔跟头呀！在拆装的过程中，咱得时刻留意呀！看看有没有哪里不对劲，有没有零件磨损啦，有没有少了个啥。

这就跟你每天照镜子看看自己有没有变丑一样重要！要是发现问题，赶紧解决，可别等用的时候出岔子。

还有啊，得准备好合适的工具，就像战士上战场得有称手的兵器一样。

别拿个小螺丝刀去拧大螺丝，那不是白费力气嘛！而且，干活的时候得认真呀，别一边拆装一边玩手机，那能装好才怪呢！总之呢，夹具拆装可不是个简单的活儿，但只要咱细心、耐心，就一定能搞定。

这就跟生活中的很多事情一样，只要用心去做，就没有做不好的。

所以呀，大家加油哦，让我们把夹具拆装这件事儿干得漂漂亮亮的！以后用起夹具来也得心应手呀！怎么样，是不是觉得挺有意思的呀？哈哈！。

组合夹具拆装实验操作过程技巧的研究组合夹具是一种重要的工业夹具，广泛应用于各种工业领域，如机械加工、电子制造等。

在使用过程中，夹具需要进行不同程度的拆卸和组装，以便进行清洗、检修、维护和更换配件等操作。

然而，由于夹具本身结构复杂、部件众多、连接紧密，拆卸和组装时容易出现错误和重复操作，造成时间和资源的浪费。

因此，为了提高工作效率和品质，需要掌握一定的操作技巧和方法。

一、准备工作在进行组合夹具的拆装操作之前，我们需要做好以下准备工作：1.清洗：将夹具中的脏污物清洗干净，以确保工作环境的干净整洁。

2.工具准备: 准备好需要使用的工具和配件，如扳手、钳子、拆卸针、螺丝刀等等。

3.文件齐全：查看和准备相关的组合夹具操作手册和安全手册，以确保操作的正确性和安全性。

二、拆装操作1.拆卸夹具: 使用工具将夹具中的各个组件分离。

例如，我们可以使用扳手拧下夹具的固定螺丝；使用拆卸针将夹具部件拆卸。

在拆卸的过程中，需要注意避免损伤夹具内部的部件，同时要保持良好的操作技巧和方法。

2.组装夹具: 在拆卸完成后，需要将各个组件重新组合起来。

在组装夹具时，需要注意以下几点：（1）组件的正确性: 应根据组合夹具的操作手册和安全手册，正确组装各个部件和配件，确保组件的正确性和可靠性。

（2）螺丝的紧固:在组装的过程中要注意螺丝的正确紧固，避免出现松动或过紧的情况，对夹具造成损害。

（3）零件的调整: 如果发现在组装夹具时，某些零件的位置不够精确，应及时进行调整，以确保夹具的高质量和可靠性。

三、总结与建议组合夹具的拆装操作需要细心和耐心，需要做好充分的准备工作，理清操作步骤，掌握技巧和方法。

在操作中，需要遵循安全规范和标准，确保操作的安全性和正确性。

此外，我们还需要注意以下几点：（1）夹具的检查: 在进行拆卸和组装之前，需要对夹具的整体情况进行检查和评估，确定夹具的维修保养需求和范围。

（2）夹具的清洁: 在完成组合夹具的拆装操作之后，要对夹具进行适当的清洁和保养，以确保夹具的卫生和效果。

《机械制造工艺学》实验报告班级学号姓名实验一机床夹具拆装与结构分析（一）车床夹具零件名称支架夹具名称车支架内孔夹具工序简图夹具使用说明：工件以底面及两孔在定位板上完全定位，定位板再以底面及长侧面靠于角形架两垂直面，再用活动V型块夹于工件外圆限制最后一个自由度。

用两个螺旋压板夹紧工件底板处。

定位元件工件定位基准底面定位板长侧面Φ45外圆限制的自由度zρX)Y)XρZ)Yρ定位元件角形铁架，活动V型块夹紧装置夹紧机构类型螺旋压板夹紧机构夹紧装置组成零件：螺旋压板夹紧组件，活动V型块组件夹具与机床联接方式相关零件：夹具体联接方法：夹具体背面止口与过渡盘定位，螺旋联接，过渡盘再与车床主轴联接XZY（二）钻床夹具零件名称小轴夹具名称钻小轴径向孔夹具工序简图夹具使用说明：小轴以外圆及端面在长V型块及一个可调支承钉上定位，用偏心轮压板组合机构夹紧，用钻套引导钻头钻孔。

定位元件工件定位基准Φ8h外圆右端面限制的自由度zρYρY)Z)Xρ定位元件长V型块，可调支承钉夹紧装置夹紧机构类型偏心夹紧机构夹紧装置组成零件：偏心轮组件，压板，旋转销组件导向装置组成零件：钻模板，钻套，螺钉，定位销分度装置固定部分组成零件：无转动部分组成零件：无分度对定机构组成零件：无锁紧机构组成零件：无夹具与机床联接方式相关零件：夹具体联接方法：用压板压紧在工作台上或手扶固定夹具夹具的结构特点（设计要点）1、沿轴线方向的自由度由一个可调支承钉限制，可适应不同轴向尺寸的工件；2、用偏心轮实现快速夹紧，偏心轮回转中心高度及压板支点高度可调，可适应不同工件；XZY（三）铣床夹具零件名称滑块夹具名称铣两直角面夹具工序简图夹具使用说明：工件以022.010+φ内孔孔内侧端后，后侧面在长销上，夹具体，浮动支承板上定位，用球形质点螺旋压板机构两点夹紧。

夹具体底部2个定向键在工作台定位，用试切法调整刀具位置。

定位元件工件定位基准022.010+φ孔孔内端面后侧面限制的自由度zρYρY)Z)XρX)定位元件长心轴，夹具体，浮动支承板夹紧装置夹紧机构类型螺旋压板夹紧夹紧装置组成零件：压板，螺母，球头支承柱，双头螺栓对刀装置组成零件：无对刀方法：试切法夹具与机床联接方式相关零件：夹具体，定向键联接方法：定向键，嵌入夹具体和工作台，T型槽螺栓夹紧夹具的结构特点（设计要点）1.长心轴可抽取出来，以实现工件的安装；2.后侧面用浮动支承定位，增加工件的安装刚度但又避免过定位；3.夹具体底部2个定向键实现夹具与机床的正确安装；4.无对刀装置，用试切法调整刀具位置。

机床夹具拆装与结构分析实验报告一、实验目的1.了解机床夹具的基本结构和工作原理；2.掌握机床夹具的拆卸和装配方法；3.了解机床夹具的调试和维护方法。

二、实验原理机床夹具是机床上进行加工的重要部件，是将工件固定到机床工作台上进行加工的组成部分。

机床夹具的结构一般包括定位元件、夹紧元件和夹持力传递元件。

其中，定位元件主要起到定位工件的作用，夹紧元件主要负责夹紧工件，夹持力传递元件则是将夹紧力传递到工件上。

机床夹具的工作原理主要是通过夹持力传递元件的夹紧力使工件与机床工作台固定，从而进行加工。

在机床夹具的拆卸和装配过程中，首先需要注意对夹具的拆卸和装配操作步骤以及关键节点的处理。

其次，还需注意夹具中各个组成部分之间的连接方式和布局，以及拆卸和装配过程中可能出现的问题和解决方法。

最后，在机床夹具的调试和维护过程中，需要根据实际情况对夹具的结构和工作状态进行分析和判断，及时进行调整和保养等工作。

三、实验步骤1.实验材料准备：(1)机床夹具(2)工具：扳手、扳手盘、卡钳、榔头等。

(1)首先进行夹具表面的清洁和除尘处理，以防止在夹具拆卸和装配过程中出现污染。

(2)按照夹具的结构图，确定夹具各个组成部分的拆卸顺序。

(3)依次按顺序解开夹具中的各个紧固件，并逐步将夹具的各个组成部分进行拆卸，注意不要损坏夹具内部的零件和组件。

(4)拆卸完毕后，对夹具内部的各个零件和组件进行清洁和检查，及时更换磨损和老化的零件并保养。

3.机床夹具的装配：(1)检查夹具各个组成部分的安装位置、方向和角度等，确认无误后开始进行夹具的装配。

(2)根据夹具的结构图，依次进行各个组成部分的装配，注意采用正确的装配排序和紧固件的类型和规格等。

(3)完成后对夹具进行检查和测试，确保夹具的各项性能满足要求。

四、实验结果通过本次实验，我们对机床夹具的结构和工作原理有了更加深入的了解，并且掌握了机床夹具的拆卸和装配方法以及调试和维护技能。

这将为我们今后的实际工作和学习提供很大的帮助和支持。

车床卡盘拆卸安装方法车床卡盘的拆卸和安装是车床维修保养的重要环节。

正确的拆卸和安装方法可以保证车床卡盘的正常使用和安全运行。

以下是关于车床卡盘拆卸和安装的详细步骤：一、拆卸车床卡盘的准备工作1.找到合适的工具和设备，如手动或电动千斤顶、起重设备等。

2.确保车床停止运转，并切断电源。

3.确保车床卡盘的安全扣具处于放松状态。

4.确定车床卡盘的重量和规格，以便选择合适的起重设备。

二、拆卸车床卡盘的步骤1.根据车床卡盘的型号和规格，找到卡盘的拆卸接口，通常是螺纹或销轴连接。

2.使用合适的工具，如卡盘扳手或搪齿扳手，反时针方向松开卡盘的螺纹连接或销轴连接。

3.将卡盘从主轴上取下，并使用合适的保护措施，如泡沫垫或胶垫，将其放置在干燥和平整的地面上。

4.检查卡盘的连接部分和主轴的接口部分，确保没有损坏或腐蚀。

三、安装车床卡盘的准备工作1.根据车床卡盘的规格和重量，选择适当的起重设备，并确保设备安装牢固。

2.清洁和润滑车床主轴的连接部分，以确保顺利安装卡盘。

四、安装车床卡盘的步骤1.将卡盘的拆卸接口对准车床主轴的连接部分，保持平行，并将其轻轻推入。

2.使用合适的工具，如卡盘扳手或搪齿扳手，顺时针方向拧紧卡盘的螺纹连接或销轴连接。

注意，不要使用过大的扭矩，以免损坏卡盘或主轴。

3.检查卡盘的安装情况，确保连接紧固牢固，没有松动现象。

4.接通车床电源，测试车床卡盘的运转情况。

检查卡盘的转动是否平稳，是否有异常噪音等现象。

五、车床卡盘的保养与维修1.定期检查车床卡盘的连接部分，确保螺纹或销轴的连接紧固。

2.清洁卡盘的表面和内部，保持其干燥、清洁，避免进入灰尘和异物。

3.定期润滑卡盘的轴承和齿轮，使用适当的润滑剂，如润滑脂或润滑油。

总结：正确的车床卡盘拆卸和安装方法对车床的正常运行和安全运行至关重要。

在拆卸和安装过程中，需要根据车床卡盘的型号和规格，选择合适的工具和设备，并严格按照步骤进行操作。

同时，在卡盘的保养和维修过程中，要定期检查并清洁卡盘，保持其干燥、清洁和润滑。

车床卡盘拆卸安装方法车床卡盘是车床上的关键部件之一，它用于固定工件，使其能够在车床上进行加工。

因此，卡盘的拆卸和安装非常重要，如果操作不当可能会导致车床损坏或人员受伤。

本文将介绍车床卡盘的拆卸和安装方法，希望能够帮助读者更好地理解和掌握这一技能。

一、拆卸卡盘1.准备工作在拆卸卡盘之前，需要先做好准备工作。

首先，需要关闭车床电源，确保车床处于安全状态。

其次，需要准备好所需的工具，如扳手、榔头、油石等。

最后，需要了解卡盘的结构和拆卸方法，以免在操作过程中出现问题。

2.拆卸螺栓拆卸卡盘的第一步是拆卸螺栓。

通常情况下，卡盘上会有三个或四个螺栓，用于固定卡盘和主轴。

使用扳手或扳手扳动螺栓，以松开卡盘。

如果螺栓很紧，可以使用榔头轻轻敲打螺栓，以松动螺栓。

3.拆卸卡盘拆卸卡盘的第二步是拆卸卡盘本身。

卡盘通常由两个零件组成，一个是底座，另一个是卡盘本身。

使用扳手或扳手将卡盘松开，并将其从底座上取下。

在这个过程中，需要注意卡盘的重量，以免卡盘掉落并造成损坏或人员受伤。

4.清洁卡盘拆卸卡盘后，需要对卡盘进行清洁。

使用油石或其他清洁工具，清洁卡盘的表面和内部。

这可以去除卡盘表面的油污和铁锈，以确保卡盘在下一次使用时能够正常工作。

二、安装卡盘1.准备工作在安装卡盘之前，需要做好准备工作。

首先，需要检查车床主轴和卡盘的表面是否干净，以确保卡盘能够牢固地固定在主轴上。

其次，需要准备好所需的工具，如扳手、榔头、油石等。

最后，需要了解卡盘的结构和安装方法，以免在操作过程中出现问题。

2.安装底座安装卡盘的第一步是安装底座。

将底座放置在车床主轴上，并用螺栓固定。

在固定螺栓时，需要确保螺栓紧固，以确保底座能够牢固地固定在主轴上。

3.安装卡盘安装卡盘的第二步是安装卡盘本身。

将卡盘放置在底座上，并用螺栓固定。

在固定螺栓时，需要确保螺栓紧固，以确保卡盘能够牢固地固定在底座上。

4.调整卡盘安装卡盘后，需要对其进行调整。

首先，需要检查卡盘的位置是否正确，以确保工件能够准确地定位。

车床主轴夹头拆卸方法# 车床主轴夹头拆卸方法## 概述车床主轴夹头是车床上的一个重要部件，用于夹持工件以进行旋转加工。

拆卸主轴夹头是保养和更换车床配件的常见操作，正确的拆卸方法能够保证操作的安全和有效性。

本文将介绍主轴夹头的拆卸方法，以帮助操作人员正确进行拆卸操作。

## 拆卸工具1. 螺丝刀：用于拆卸螺丝和螺母。

2. 扳手：用于拆卸主轴夹头上的螺纹件。

3. 打击工具：如锤子或橡胶锤，用于敲击主轴夹头。

## 拆卸步骤### 步骤一：准备工作1. 关闭车床电源，并切断电源供应，确保安全操作。

2. 定位主轴夹头方向，记录其旋转方向以便在拆卸时不激活主轴。

### 步骤二：解除螺丝和螺母1. 使用螺丝刀拧松或拆卸夹持工件的螺丝和螺母。

通常这些螺丝和螺母分布在主轴夹头的两端，有些车床中可能还会有中间一对螺丝和螺母。

2. 将松动的螺丝和螺母放在安全的位置并妥善保管，以防遗失。

### 步骤三：拆卸螺纹件1. 使用扳手反转螺纹件，将其从主轴夹头上拧除。

螺纹件通常用于夹住工件或起到连接作用。

2. 扳手应该紧固住螺纹件，以确保其不会滑动和损坏。

3. 注意螺纹件可能很重，确保在拧下螺纹件时不会导致伤害和损坏。

### 步骤四：敲击主轴夹头1. 使用打击工具，轻轻敲击主轴夹头的侧面。

这样能够帮助松动主轴夹头并解除与主轴连接。

2. 注意力度要适中，避免过度敲击导致主轴夹头或其他零件损坏。

3. 如果主轴夹头没有松动，请重复敲击步骤，直到主轴夹头松动。

### 步骤五：拆卸主轴夹头1. 将主轴夹头轻轻抬起并从主轴上取下。

2. 确保在拆卸主轴夹头时保持平衡，以免主轴夹头受到扭曲和损坏。

### 步骤六：清洁和保养1. 拆卸下来的主轴夹头应该进行清洁和保养。

2. 用清洁剂清洗主轴夹头并擦干。

3. 检查主轴夹头是否有磨损或损坏，如有需要及时更换。

## 注意事项1. 在拆卸主轴夹头前，务必确保车床电源已关闭并断开电源供应。

2. 拆卸过程中要小心操作，避免产生伤害或损坏车床配件。

数控车床卡盘的拆卸方法数控车床卡盘是用于夹持工件的重要设备，拆卸卡盘是机床维修和更换工件的必要步骤。

本文将介绍数控车床卡盘的拆卸方法，以便能够正确、安全地拆卸和更换卡盘。

第一步：准备工作在拆卸数控车床卡盘之前，需要先将数控车床停机，并切断电源。

然后，准备好所需的工具，如扳手、螺丝刀、橡胶锤等。

第二步：检查卡盘的固定方式不同型号的数控车床卡盘固定方式可能不同。

常见的固定方式包括螺纹固定、内锥固定和外锥固定。

在拆卸之前，需要先检查卡盘的固定方式，以确定应采取的拆卸方法。

第三步：卸下卡盘螺母如果数控车床卡盘采用螺纹固定方式，首先需要使用扳手或专用的卡盘螺母工具卸下卡盘螺母。

注意要保持扳手的力度，以免损坏卡盘或螺纹。

第四步：移除卡盘一旦卡盘螺母被卸下，可以轻轻地用橡胶锤敲击卡盘的外圆面，使其从主轴上轻松脱落。

如果遇到卡盘与主轴之间有积累物，应先清理干净再进行拆卸。

第五步：拆卸卡盘爪有时，数控车床卡盘采用内锥或外锥固定方式，这需要按照以下步骤进行拆卸。

1. 内锥固定方式：先使用螺丝刀将锥面上的螺栓旋松，然后使用橡胶锤轻轻敲击卡盘，使其松动并从主轴上取下。

2. 外锥固定方式：先将外锥套上螺纹，旋转卡盘时，套筒紧紧地扣在卡盘的凸轮上，通过螺纹的力度将卡盘从主轴上拉出。

第六步：清理和保养拆卸下来的数控车床卡盘需要进行清理和保养，以确保其正常工作和延长使用寿命。

首先，用清洁剂将卡盘上的油污和碎屑擦拭干净。

然后，对卡盘进行润滑和检查，确保齿轮和传动部件的正常运转，并根据需要更换损坏的零件。

结论拆卸数控车床卡盘需要一定的技巧和经验，同时要注意安全。

正确采用拆卸方法可以保护数控车床和卡盘，并确保他们的正常工作。

如果无法熟练掌握拆卸技术，建议请专业人员进行操作，以避免造成不必要的损坏和伤害。

车床液压夹头的装卸方法
车床液压夹头的装卸方法如下：
1. 装卸夹头前，应先检查夹头是否损坏或变形，若有，则应更换。

2. 装卸夹头时，应先松开液压夹头的卡紧螺母，使其可以自由转动。

3. 使用夹头专用的夹具或手动夹紧器，夹住夹头的锥柄或其他部位，不要直接用手拧动夹头，以免受伤。

4. 用液压油缓慢加压，使夹头膨胀并夹住工件。

夹紧力应适当，不要过大或过小。

5. 卸下夹头时，先将液压压力释放，使夹头失去夹紧力，然后使用夹具或手动夹紧器，拆下夹头。

6. 卸下夹头后，应清洗夹头和夹紧器，防止污染和损坏。

以上是车床液压夹头的装卸方法，希望对您有所帮助。
