全彩框架箱体简易组装图和两种常用LED显示屏组装方式

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

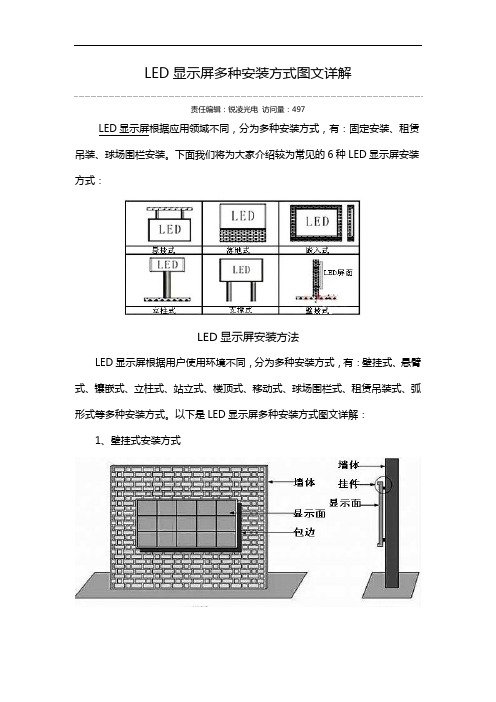

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

常见的室内室外LED全彩显示屏安装方式LED显示屏按应用环境来分，可以分为室内LED显示屏和室外LED显示屏两种。

同样，对于LED显示屏的安装，室内LED显示屏和户外LED显示屏安装方式也存在一定的区别。

选择哪一种，主要由观众站在多远距离观看决定的，也就是观众的最佳观看视距。

今天就跟随LED显示屏厂家合利来小编一起来了解LED 显示屏的安装方式，相信大家在了解这些安装方式之后也会对LED显示屏有一个更深入的认识！LED显示屏安装图解LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

根据用户使用环境不同，LED显示屏又分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

下面一起来看看较为常见的11种LED显示屏安装方式。

1、壁挂式安装方式1)此安装方式通常用于户内或者半户外。

2)屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架。

3)屏体面积稍大一些，一般采用前维护设计(即正面维护设计，通常采用列拼装方式)立柱式安装方式有多种，一般作户外广告使用，以下：1)单立柱安装方式：适用于小屏应用；2)双立柱安装方式：适用于大屏应用；3)封闭式维护通道：适用于简易箱体；4)敞开式维护通道：适用于标准箱体。

1)此方式多用于户内以及半户外；2)一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等；3)有用于公路、铁路、高速公路上作交通诱导使用；4)屏体设计一般采用一体柜设计，或者吊装结构设计。

4、悬挂式安装方式此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体。

5、镶嵌式安装方式1)整个显示屏体嵌入墙体，显示平面与墙面在同一水平面；2)采用简易箱体设计；3)一般采用前维护(正面维护设计)；4)此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体；5)一般多用于大厦门口、大楼大厅等。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

户外全彩箱体安装说明书一，箱体安装1，先认清箱体的编号，例如A1,B1,C1,D1等如图1 （箱体平面的一面为底面，有两个黄色的挂钩一面为上面，有提手的分别为左右面）图12，按图2将箱体正确的排列；（注意，是从箱体的后面看）B1 B2A1 A2图2从下向上数，A开头为最下一排，B开头为第二排，从箱体的背面看左边第一列为A1,B1，第二列为A2,B2,3，箱体的之间的连接如图3所示，箱体的四个角上都有螺丝孔，将连接片用螺丝固定到箱体的螺丝孔即可。

图34，箱体电源线接法A，首先要分清电源线的颜色。

如图4图4B，然后将箱体与箱体之间用电线连接起来。

图5 图6箱体里面的左右下角有过孔，将电源线从过孔穿过连接至下一个箱体即可。

C，连接电源线。

如图7图8所示，将电源线以相同的颜色接入下个箱体的接线柱，（注意；接线时一定分清颜色，将线颜色相同的线接入相同的接线端子上，注意千万不要接错，否则会短路）图7 图8D，分清电源线性能。

电源线的性能，220V市电的红色线接市电220V的“L”端，蓝色线接市电220V 的“N”端，黄色线接大地线。

其余的红黑线是显示屏5V供电，黑色线为5V的地线或负极，红色线为+5V或正极。

图9 图10E，箱体电源线的级联。

将箱体间的电源线如图11的连接方法连接起来，然后在用4平方以上的电源线将箱体连接起来接入市电。

如果要装控制开关，开关必须是60A以上。

图11（建议使用，可以根据安装现场自定义）F，箱体排线的级联箱体排线连接如图14所示，A1，B1输出端与箱体A2，B2输入端通过箱体的过线孔（如图13所示）以统一的方向连接，（注意千万不能将排线插反，统一排线的红色边朝上方如图12所示，还要注意排线不要没插到位，排线插错位）图12 图13图145，控制卡的级联振鹏世纪控制卡与控制卡之间用直通网线连接，控制卡的网口端A口（靠近电源端子的一端）为输入，B口为输出，以图15的方式将控制卡级联。

网线级联A1- B1的方式级联。

屏体安装示意图片
背架连接电源示意图
1、接收卡连接从面对屏的右方至左连接，要注意从上至下的顺序。

单元板注意箭头指示方向，向右、向上。

2、网线信号输入一进一出，接收卡之间网线连接。

&& 3、电源线连接电源示意图、注意正负极一定不要接反。

4、外接电源示意图。

要不低于4个方的电源线
5、电源与电源之间的连接
6、屏体与屏体之间排线连接，第8块与第9块背架直接无需短排线连接，直接连接接收卡信排线，和开始一样，注意上下顺序和排线的信号走向。

7、两背架之间前安装连接示意图。

8、安装注意事项：
1、电源线，接收卡最好从右至左连接。

注意所有排线的连接方向和顺序。

单元板的走向不要反了。

先接好电源和信号。

一边安装，一边通电通信号测试是否连接好，以免最后调试麻烦费力。

2、注意电源线一定正负极不要接反。

无需配电箱，直接接空开即可，至少要40A的。

3、不可通电情况下操作。

让大家对led显示屏钢结构以及模组安装有一个形象的概念，我们特发布这篇介绍led显示屏施工钢结构的文章，并配以图片。

希望能够对大家有所帮助，很感您一直关注
一.首先，将做好的led显示屏模组单元安装在单个箱体上，然后再将单个箱体拼接安装在整个led显示屏钢结构上，组成一整块led显示屏，即大家常称呼的led大屏幕。

二.led显示屏单个箱体之间的连接片，它能够确保led显示屏各箱体单元之间的固定。

综上，led显示屏的生产和安装是经过三个环节的。

首先是生产led显示屏模组，其次是单个led显示屏箱体，最后是钢结构的施工。

LED显示屏的常规组装方式
1、框架结构
在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。

由工程人员在现场组装。

组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。

2、箱体结构
箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差求围之，从整体上保证了整个屏体的显示效果。

上一页1下一页
这是用于租赁的插接箱体
特殊场合定制的弧形箱体
全彩P16简易箱体
全彩P16简易箱体2【128*256】
全彩P10箱体【16*16】
前维护箱体
全彩P16箱体
前维护全彩P16。

LED制作工艺及安装流程一、LED 全彩屏组成及分类1. 组成部分控制系统显示端外框结构2. 分类按室内安装方式室内全彩箱体式同步控制系统（控制卡）：诺瓦控制卡是LED 显示屏核心部件，控制信号的传入，传出。

全彩屏主要用的是同步控制卡。

同步卡就是通过PC 与LED 同步（进入复制模式），例如诺瓦，用LED 演播室软件达到PC 与屏同步，可实现文件，视频的播放。

3. 生产组装流程生产组装工艺1.组装流程1.1全彩外框结构制作铁方管结构如图一所示1.2模组组装图一1.3灯板拼装单元板排列方向相同，信号输入端位于正视屏体右端。

单元板水平拼接平整。

显示面板上下平整，灯板显示面高低拼缝和四周拼缝V1 mm,体内干净。

如图三所示1.4连接成品扁线扁线从加固筋外面走线，无牛角、无围墙的扁线压头周边涂热胶固定， 以防松动。

扁线两端压头必须有压冒固定。

1.5安装开关电源电源开关于铝片挂件上固定于铁方管外框结构背面。

电源接线端竖直向下。

整屏电源平 均分配。

如图四。

信L _ :IWtLeui±毎世注1||上bpt-UHk」u —」一」」」ULUU bt 」」」」tt JU_U tt n_Lt 』」上 LLLL tt bt ntb 比L !L —Lt铁万管外隹1IL宦阡LL图图三1.6制作电源线，连线连接电源线以及模组之间成品5V红黑电源线。

依据电源之间、电源和不同列灯板电源接线端的距离，剪取电源线，线头剥皮，安装U 型端子，火线和+5V线配红色端子，其余黄色端子。

连接不同列灯板和开关电源之间的红黑电源线，开关电源之间的三芯电源线。

1.7切割接收卡亚克力板切割固定接收卡亚克力板，对准定位孔，用螺丝把控制卡固定在亚克力板上。

亚克力板四角上磁吸盘固定于铁方管上。

亚克力板和控制卡之间用螺母分开。

漏电开关和控制卡安装在屏体最左端。

固定接收卡接收卡固定如图五所示。

切割亚克力板大小根据实际接收卡与分配板拼接大小切割，位位于亚克力板四角。
