公园大门综合建筑设计2

公园大门园林大门是各类园林中突出、醒目的面貌．由于各类园林的性质不同，其大门的形象，内容，有很大的区别。

如自然风景区，城市小游园和城市公园的大门就迥然不同，城市公园大门是其中最有代表性的，本文仅对城市公园大门作分析。

一、功能与组成1．功能（1）集散交通组织引导出入口人流及交通集散，尤其表现在节假日，集会及国内大型活动时，出入口人流及车辆剧增，出入口需恰当地解决大量人流的集散、交通及安全等问题。

（2）门卫、管理公园出入口除具一般门卫功能外，并具有售票、收票的功能．此外在可能情况下，为游人提供一定的服务，如小卖店、公用电话、照相、物品寄存等．（3）组织园林出人口的空间及景致公园出入口空间既是城市道路与公园之间的空间过渡及交通缓冲，又是人们游赏园林空间的开始．因此，在空间上起着由城市到园林的过渡、引导、预示、对比等作用。

（4）大门形象具有美化街景的作用公园大门是人们游赏园林的第一个景物，将给人们留下深刻的印象，其形象体现出园林的规模、性质、风格等，其优美的造型也是美化街景的重要因素．2．组成公园大门的组成，因园林的性质、规模、内容及使用要求的不同而有所区别。

按目前最普遍公园类型，其主要出入口大门的组成大致有如下内容：出入口售票室及收票门卫，管理及内部使用的厕所公园出入口内外广场及游人等候空间自行车存放处小型服务设施，如：，小卖部、电话、照相、儿童车出租处、物品寄存、游览指导等．二、设计要求：1．位置选择公园大门的位置首先应考虑公园总体规划、按各景区的布局、游览路线及景点的要求等来确定公园大门的位置。

由于公园大门的位置与园内各种活动安排，人流量疏密及集散，游人对园内某些景物的兴趣以及各种服务，管理等均有密切关系。

所以，应从公园总体规划着手考虑大门位置。

其次，公园大门的位置要根据城市的规划要求，要与城市道路取得良好关系，要有方便的交通，应考虑公共汽车路线与站点的位置，以及主要人流量的来往方向。

同时，公园大门位置应考虑周围环境的情况，加附近主要居民区及街道的位置，附近是否有学校、机关、团体以及公共活动场所等，都直接影响公园大门的位置的确定。

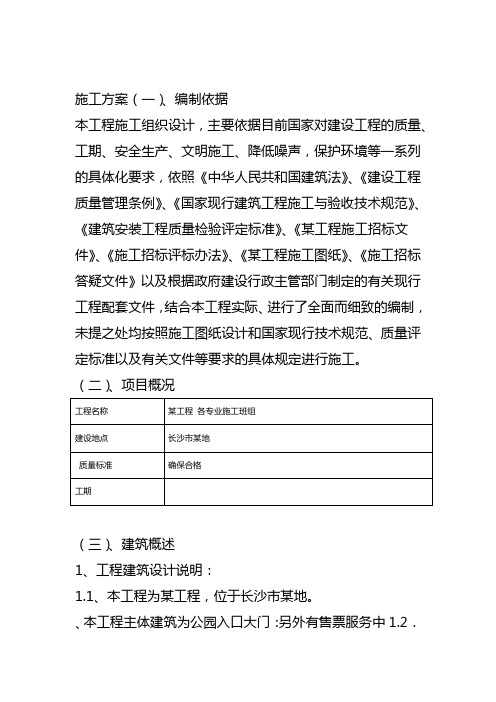

施工方案（一）、编制依据本工程施工组织设计，主要依据目前国家对建设工程的质量、工期、安全生产、文明施工、降低噪声，保护环境等一系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《国家现行建筑工程施工与验收技术规范》、《建筑安装工程质量检验评定标准》、《某工程施工招标文件》、《施工招标评标办法》、《某工程施工图纸》、《施工招标答疑文件》以及根据政府建设行政主管部门制定的有关现行工程配套文件，结合本工程实际、进行了全面而细致的编制，未提之处均按照施工图纸设计和国家现行技术规范、质量评定标准以及有关文件等要求的具体规定进行施工。

（二）、项目概况（三）、建筑概述1、工程建筑设计说明：1.1、本工程为某工程，位于长沙市某地。

、本工程主体建筑为公园入口大门：另外有售票服务中1.2．心，导游服务中心，以及西值班岗亭。

入口大门地上一层，建筑高度7.3米。

售票服务中心地上一层，建筑高度4.5米。

导游服务中心地上一层，建筑高度4.5米。

值班岗亭地上一层，建筑高度3.9米。

建筑结构形式为框架砼结构，建筑结构的类别丙类，使用年限为50年。

1.3、某地东渡口学楼及其附属建筑：本工程为现浇砼框架结构，使用年限为50年。

1.4、某地景观工程：橘子公园入口区铺装工程主要采用花岗岩、舒布洛克透水砖等地砖。

（五）、施工组织与部署1、组织机构本工程若由我公司中标，我公司将委派具有丰富工程项目管理经验的项目经理担任本项目的项目经理，委派具有丰富工程技术管理经验的工程师担任本项目的技术负责人，并在全司范围内挑选从事多年工程管理并具有丰富经验的管理人员组成“某工程项目经理部”项目管理班子进驻现场，项目经理、项目副经理及所有工程施工技术人员将长驻工地，与生产人员同吃同住，项目经理部同设计、建设单位、质监部门、城管、环卫、公安及当地居委会等部门密切配合，集中统一领导施工队伍，统一协调各参战队伍的关系，对工程进度、质量、安全、文明施工全面负责，从组织上保证总进度计划的实施。

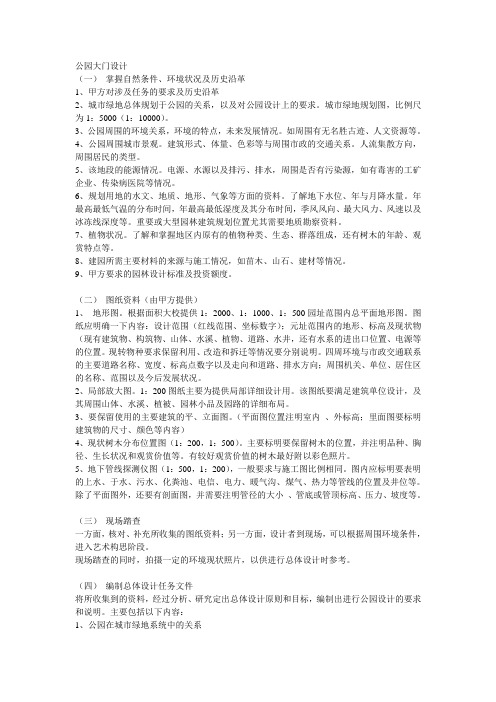

公园大门设计（一）掌握自然条件、环境状况及历史沿革1、甲方对涉及任务的要求及历史沿革2、城市绿地总体规划于公园的关系，以及对公园设计上的要求。

城市绿地规划图，比例尺为1：5000（1：10000）。

3、公园周围的环境关系，环境的特点，未来发展情况。

如周围有无名胜古迹、人文资源等。

4、公园周围城市景观。

建筑形式、体量、色彩等与周围市政的交通关系。

人流集散方向，周围居民的类型。

5、该地段的能源情况。

电源、水源以及排污、排水，周围是否有污染源，如有毒害的工矿企业、传染病医院等情况。

6、规划用地的水文、地质、地形、气象等方面的资料。

了解地下水位、年与月降水量。

年最高最低气温的分布时间，年最高最低湿度及其分布时间，季风风向、最大风力、风速以及冰冻线深度等。

重要或大型园林建筑规划位置尤其需要地质勘察资料。

7、植物状况。

了解和掌握地区内原有的植物种类、生态、群落组成，还有树木的年龄、观赏特点等。

8、建园所需主要材料的来源与施工情况，如苗木、山石、建材等情况。

9、甲方要求的园林设计标准及投资额度。

（二）图纸资料（由甲方提供）1、地形图。

根据面积大校提供1：2000、1：1000、1：500园址范围内总平面地形图。

图纸应明确一下内容：设计范围（红线范围、坐标数字）；元址范围内的地形、标高及现状物（现有建筑物、构筑物、山体、水溪、植物、道路、水井，还有水系的进出口位置、电源等的位置。

现转物种要求保留利用、改造和拆迁等情况要分别说明。

四周环境与市政交通联系的主要道路名称、宽度、标高点数字以及走向和道路、排水方向；周围机关、单位、居住区的名称、范围以及今后发展状况。

2、局部放大图。

1：200图纸主要为提供局部详细设计用。

该图纸要满足建筑单位设计，及其周围山体、水溪、植被、园林小品及园路的详细布局。

3、要保留使用的主要建筑的平、立面图。

（平面图位置注明室内、外标高；里面图要标明建筑物的尺寸、颜色等内容）4、现状树木分布位置图（1：200，1：500）。

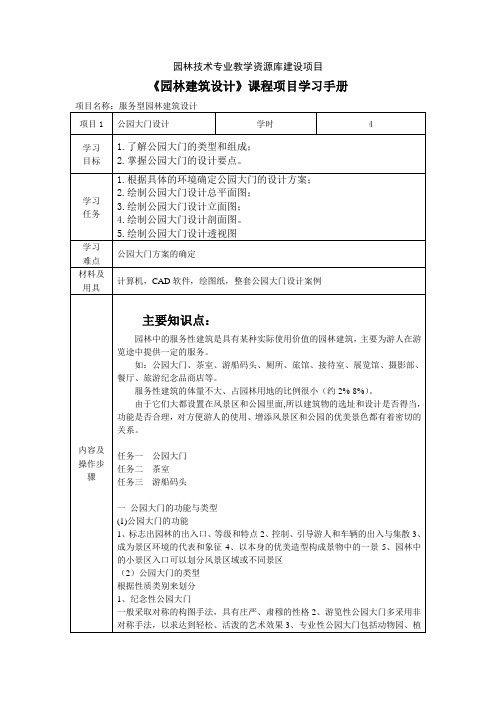

园林技术专业教学资源库建设项目《园林建筑设计》课程项目学习手册项目名称：服务型园林建筑设计项目1公园大门设计学时 4学习目标1.了解公园大门的类型和组成；2.掌握公园大门的设计要点。

学习任务1.根据具体的环境确定公园大门的设计方案；2.绘制公园大门设计总平面图；3.绘制公园大门设计立面图；4.绘制公园大门设计剖面图。

5.绘制公园大门设计透视图学习难点公园大门方案的确定材料及用具计算机，CAD软件，绘图纸，整套公园大门设计案例内容及操作步骤主要知识点：园林中的服务性建筑是具有某种实际使用价值的园林建筑，主要为游人在游览途中提供一定的服务。

如：公园大门、茶室、游船码头、厕所、旅馆、接待室、展览馆、摄影部、餐厅、旅游纪念品商店等。

服务性建筑的体量不大、占园林用地的比例很小（约2%-8%）。

由于它们大都设置在风景区和公园里面,所以建筑物的选址和设计是否得当，功能是否合理，对方便游人的使用、增添风景区和公园的优美景色都有着密切的关系。

任务一公园大门任务二茶室任务三游船码头一公园大门的功能与类型(1)公园大门的功能1、标志出园林的出入口、等级和特点2、控制、引导游人和车辆的出入与集散3、成为景区环境的代表和象征4、以本身的优美造型构成景物中的一景5、园林中的小景区入口可以划分风景区域或不同景区（2）公园大门的类型根据性质类别来划分1、纪念性公园大门一般采取对称的构图手法，具有庄严、肃穆的性格2、游览性公园大门多采用非对称手法，以求达到轻松、活泼的艺术效果3、专业性公园大门包括动物园、植物园、儿童公园、盆景园和花圃等可结合专业特色考虑，手法一般以寓意而非写实为佳4、风景区入口以其特有的形象表现该景点的性质、内容和特征二、公园大门的组成（1）交通组成1、对于一些车流、人流量不大的景区，设计时车流、人流不分，都在门卫的一侧2、车流、人流分开，均在门卫一侧，适用于以人流为主、车流较少的游览性公园3、人流、车流分开在门卫的两侧，便于对车流、人流的管理，适用于车流较多的公园或风景区4、车流进出分开，适用于规模较大、车流多，进出口不在一起的风景区。

公园大门设计一、目的要求1．掌握大门的功能组成关系和流线设计，将整体建筑拆分为各类房间，单独设计后重新组装。

2．学习多个使用房间的平面组合原则，掌握功能主次，空间主次，内与外，闹与静，功能流线等处理方式在设计中的适用。

3．学习建筑的平向形态设计技法。

4．学习建筑的立面形态设计技巧及屋顶的搭接方式。

5．学习建筑的结构组成及剖面设计。

二、设计条件1.地形条件：见详图，位置、用地范围、面积自定，建筑后退道路红线20米。

2.建筑设计要求建筑局部必须为2层。

（1）.公园大门及出入口售票室：18——24平方米检票室（口）：形式、面积自定门卫管理：10—12平方米门卫休息：8—10平方米厕所：面积自定出入口形式自定（2）公厕参考建筑面积110m2。

男厕：蹲位7个，小便器（或小便槽）5个女厕：蹲位12个。

洗手池不少于8个，男女合设亦可分设。

工具房：1间，面积不小于6平方米。

门厅面积自定。

可增加其他功能或洁具等。

（3）办公室参考总建筑面积150m2。

公园管理人员办公室4间，各办公室面积自定；小型接待室1间，面积约40m2, 门厅等其他面积自定。

3.集散内外广场：4.车辆停放处：机动车50个泊位、自行车100个车位注：露台、平台、无遮盖廊道不计入建筑面积三、设计成果图幅规格：1＃，彩色图，表达方法不限。

(一)图纸1.总平面图：比例1：500（1：400），标示建筑物周边道路及建筑周边用地设计2.建筑平面图：比例1：100，绘出家具布置3.建筑立面图2个：比例1：1004.建筑屋顶平面图1：1005.建筑剖面图1：1006.建筑效果图：比例自定7.设计说明：建筑的性质、用途及设计意图和依据、建筑面积。

（二）图纸照片电子版图纸照片电子版，（电子文件夹名称班级+学号+姓名，1班20072376刘洪军）。

照片不超过像素2592*1944，照片调教过对比度和亮度。

三、设计进度第8周总平面、建筑平面布置一稿第9周建筑平面布置二稿，定平面稿定立面稿第11周交图时间：15周周五。
