温度仪表故障分析及处理办法

现场仪表常见故障分析与处理作者：朴松林来源：《科学与技术》 2018年第5期摘要：化工生产自动化程度不断提高，其中自动化仪表发挥了重要作用，调节阀、温度仪表、流量仪表、压力仪表等仪表在保证生产安全平稳中的作用越来越重要。

通过总结仪表常见故障，做到防患于未然，是保证生产顺利的重要环节。

本文重要讨论几种自动化仪表最常见的故障，并提出相应的故障分析与处理方法。

关键词：仪表；故障处理；自动化1 仪表的平稳运行的前提（1）正确选型：化工仪表有如下几个简单分类：电气转换器，执行结构，定位器，温度、压力、流量、物位等检测仪表，每一类都有细分的类型，应当根据工艺和生产条件合理的选择自动化仪表，例如：对于容易冻结的物料，水等，要增加伴热和保温；电磁流量计只能测量导电物质；对于容易堵塞仪表和引压管的介质，必须要增加吹扫来预防堵塞。

（2）正确安装：每种仪表都有规定的安装要求和规范，只有将按照设计将设备，管线，仪表，电缆，控制系统等合理安装，构成控制系统，才能完成生产要求。

2 自动化仪表故障处理与分析（1）调节阀故障：调节阀最常见的故障就是卡堵，尤其是系统刚刚启用或者是大检修之后，因为管道内污垢，铁锈，结晶物料等的存在，很容易造成阀的堵塞，也有的卡堵是由于调节阀更换填料之后，填料太紧造成的。

对于出现堵塞现象，可以快速的开关调节阀，增加介质的流速，冲走杂物；也可以操作手轮或者借助外力，使得阀芯旋转，冲走堵塞物；增加风源压力，反复活动调节阀开度也是解决方法之一；如果都不能解决，只能将阀拆下解体清理。

（2）压力仪表故障：生产过程中，压力测量仪表应用十分广泛，也起着非常重要的作用。

以装置经常用到的1151变送器为例，故障时会出现指示不准确，偏高或偏低、不变化等情况，首先要了解工艺的实际流程，了解被测介质是气体、液体还是蒸汽等之后在进行故障判断，具体故障处理思路举例如下：首先检查DCS 上的记录曲线初步分析故障，如果发现问题在现场，要检查压力变送器的零位，关闭取压阀，打开排放阀或者松开取压接头，之后调整零点，如果还不能排除故障，要检查取压管线，看看有没有冷凝液，冬季经常会出现的现象就是冷凝液冻结，这时要检查保温和伴热，如果故障还不能排除就要调校压力变送器，如果还不能排除故障就要跟工艺沟通进行换表了。

温度仪表故障分析及处理办法温度仪表是工业生产中非常重要的测量仪器，用于监控和控制在各种工艺过程中的温度。

当温度仪表出现故障时，可能会对生产过程和产品质量产生重大影响。

以下对常见的温度仪表故障进行分析，并提供相应的处理办法。

1.温度仪表无显示问题可能出在电源、电缆或仪表本身。

首先检查电源是否正常，如果电源没有问题，则可能是电缆故障或仪表内部组件损坏。

此时，应断开电源，检查接线是否正确，如有问题应重新接线。

如果电缆没有问题，则可能是仪表内部的电源电路故障，需要更换相应的组件。

2.温度仪表显示温度异常高可能是传感器故障或者测量系统误差过大。

首先检查传感器是否正确安装，如果安装没有问题，则可能是传感器故障，需要更换新的传感器。

如果传感器没有问题，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

3.温度仪表显示温度异常低与温度异常高的情况类似，可能是传感器故障或者测量系统误差过大。

首先检查传感器是否正确安装，如果安装没有问题，则可能是传感器故障，需要更换新的传感器。

如果传感器没有问题，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

4.温度仪表无法进行测量这可能是由于测量元件故障或线路连接问题引起的。

首先检查温度测量元件是否正常工作，如果元件没有问题，则可能是线路连接问题，需要检查线路连接是否正确。

如果线路连接没有问题，则可能是仪表内部故障，需要更换相应的组件。

5.温度仪表显示波动大这可能是由于环境干扰或测量系统误差过大引起的。

首先检查测量系统是否稳定，如果稳定的话，则可能是环境干扰太大，需要在合适的环境中进行测量。

如果测量系统不稳定，则可能是测量系统误差过大，需要对测量系统进行调整或校准。

在处理温度仪表故障时，首先需要对故障现象进行仔细的观察和描述，以便更好地找出故障原因。

其次，对于不同的故障类型，需要采取不同的处理办法。

例如，对于电源、电缆等简单的故障，可以进行修复处理；对于传感器等核心部件的故障，需要更换相应的组件；对于复杂的测量系统误差过大等问题，需要对测量系统进行调整或校准。

工业自动化控制四大仪表是什么？四大仪表出现故障原因及解决办法为实现工业生产的自动化，需要对生产过程中温度、压力、流量、物位等数据进行全面监控，这些功能通过相应的检测仪表来实现，仪表一旦发生故障，将对工业生产的正常进行造成严重影响。

因此，工控人员必须熟练掌握四大仪表的物理构造、测量原理以及性能指标等，能够准确地对仪表故障进行诊断和处理，从而保证工业生产的正常进行。

一、工业自动化控制四大仪表
1温度仪表
石油化工生产中所进行的化学反应及变化需要在特定的温度及压力环境下才能顺利进行，为实时监测温度变化、精密掌控温度范围，必须在生产中布设一定数量的温度仪表。

目前对于生产温度主要采取接触测量，通过热电偶、热电阻等测温元件来测量温度数据，并借助现场总线技术来达到自动化温控效果。

热电偶与热电阻的识别
工业用热电偶和热电阻保护套管的外形几乎是一样的，有的测温元件外形很小，如铠装型的，两者外形又基本相同。

1、在有铭牌，知道型号的情况下，可采通过铭牌识别。

热电偶：原理为热电效应，其分度号为S、B、E、K、R、J、T七种标准化型号。

热电阻：原理为电阻的热效应（导体或半导体的电阻值随温度变化而变化这一特性），其分度号为Pt10、Pt100、Pt1000、Cu50和Cu100。

其中Pt100和Cu50的应用最为广泛。

2、在没有铭牌，又不知道型号的情况下，可采用以下方法识别。

（1）看测温元件的引出线，通常热电偶只有两根引出线，如果有三根引出线就是热电阻了。

但对于有四根引出线的，需要测量电阻值来判断是双支热电偶，还是四线制的热电阻。

先。

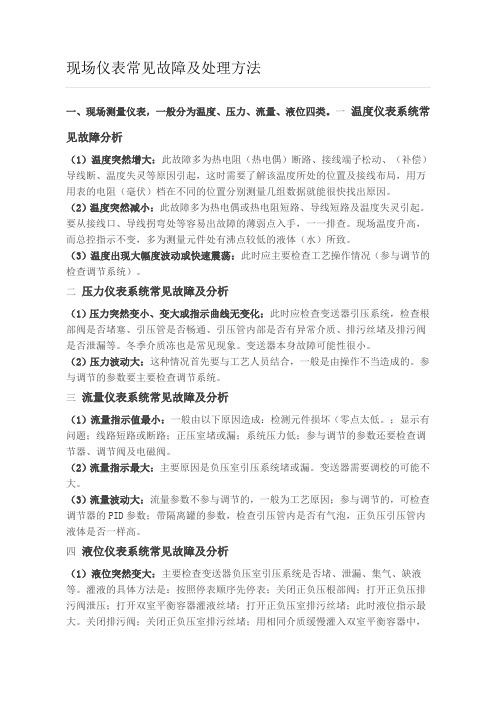

现场仪表常见故障及处理方法一、现场测量仪表，一般分为温度、压力、流量、液位四类。

一温度仪表系统常见故障分析（1）温度突然增大：此故障多为热电阻（热电偶）断路、接线端子松动、（补偿）导线断、温度失灵等原因引起，这时需要了解该温度所处的位置及接线布局，用万用表的电阻（毫伏）档在不同的位置分别测量几组数据就能很快找出原因。

（2）温度突然减小：此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。

要从接线口、导线拐弯处等容易出故障的薄弱点入手，一一排查。

现场温度升高，而总控指示不变，多为测量元件处有沸点较低的液体（水）所致。

（3）温度出现大幅度波动或快速震荡：此时应主要检查工艺操作情况（参与调节的检查调节系统）。

二压力仪表系统常见故障及分析（1）压力突然变小、变大或指示曲线无变化：此时应检查变送器引压系统，检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。

冬季介质冻也是常见现象。

变送器本身故障可能性很小。

（2）压力波动大：这种情况首先要与工艺人员结合，一般是由操作不当造成的。

参与调节的参数要主要检查调节系统。

三流量仪表系统常见故障及分析（1）流量指示值最小：一般由以下原因造成：检测元件损坏（零点太低。

；显示有问题；线路短路或断路；正压室堵或漏；系统压力低；参与调节的参数还要检查调节器、调节阀及电磁阀。

（2）流量指示最大：主要原因是负压室引压系统堵或漏。

变送器需要调校的可能不大。

（3）流量波动大：流量参数不参与调节的，一般为工艺原因；参与调节的，可检查调节器的PID参数；带隔离罐的参数，检查引压管内是否有气泡，正负压引压管内液体是否一样高。

四液位仪表系统常见故障及分析（1）液位突然变大：主要检查变送器负压室引压系统是否堵、泄漏、集气、缺液等。

灌液的具体方法是：按照停表顺序先停表；关闭正负压根部阀；打开正负压排污阀泄压；打开双室平衡容器灌液丝堵；打开正负压室排污丝堵；此时液位指示最大。

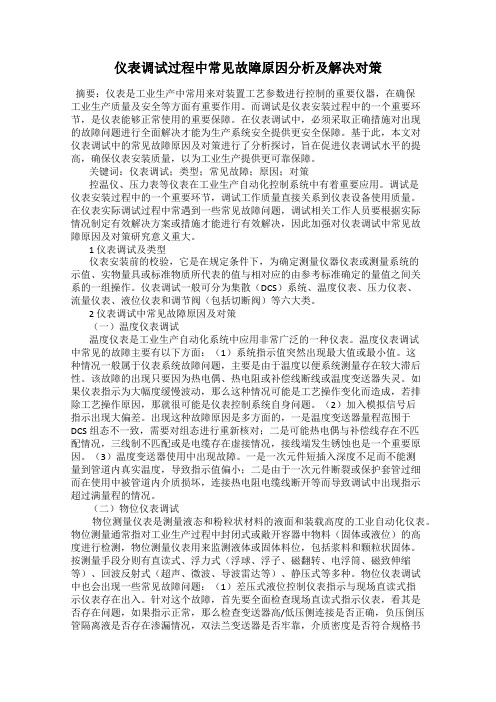

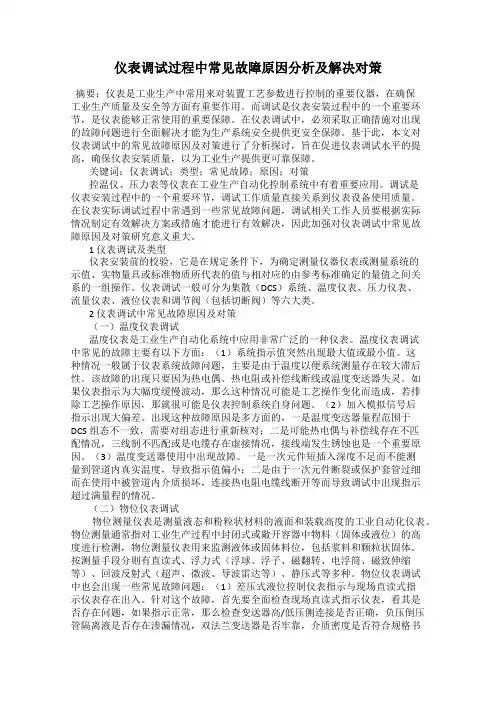

仪表调试过程中常见故障原因分析及解决对策摘要：仪表是工业生产中常用来对装置工艺参数进行控制的重要仪器，在确保工业生产质量及安全等方面有重要作用。

而调试是仪表安装过程中的一个重要环节，是仪表能够正常使用的重要保障。

在仪表调试中，必须采取正确措施对出现的故障问题进行全面解决才能为生产系统安全提供更安全保障。

基于此，本文对仪表调试中的常见故障原因及对策进行了分析探讨，旨在促进仪表调试水平的提高，确保仪表安装质量，以为工业生产提供更可靠保障。

关键词：仪表调试；类型；常见故障；原因；对策控温仪、压力表等仪表在工业生产自动化控制系统中有着重要应用。

调试是仪表安装过程中的一个重要环节，调试工作质量直接关系到仪表设备使用质量。

在仪表实际调试过程中常遇到一些常见故障问题，调试相关工作人员要根据实际情况制定有效解决方案或措施才能进行有效解决，因此加强对仪表调试中常见故障原因及对策研究意义重大。

1 仪表调试及类型仪表安装前的校验，它是在规定条件下，为确定测量仪器仪表或测量系统的示值、实物量具或标准物质所代表的值与相对应的由参考标准确定的量值之间关系的一组操作。

仪表调试一般可分为集散（DCS）系统、温度仪表、压力仪表、流量仪表、液位仪表和调节阀（包括切断阀）等六大类。

2 仪表调试中常见故障原因及对策（一）温度仪表调试温度仪表是工业生产自动化系统中应用非常广泛的一种仪表。

温度仪表调试中常见的故障主要有以下方面：（1）系统指示值突然出现最大值或最小值。

这种情况一般属于仪表系统故障问题，主要是由于温度以便系统测量存在较大滞后性。

该故障的出现只要因为热电偶、热电阻或补偿线断线或温度变送器失灵。

如果仪表指示为大幅度缓慢波动，那么这种情况可能是工艺操作变化而造成，若排除工艺操作原因，那就很可能是仪表控制系统自身问题。

（2）加入模拟信号后指示出现大偏差。

出现这种故障原因是多方面的，一是温度变送器量程范围于DCS组态不一致，需要对组态进行重新核对；二是可能热电偶与补偿线存在不匹配情况，三线制不匹配或是电缆存在虚接情况，接线端发生锈蚀也是一个重要原因。

现场仪表常见的30个故障及处理（温度、压力、流量、液位）仪表出现问题，原因比较复杂，很难一下找到症结，这时要冷静沉着，分段分析，首先分析原因出在那一单元，大致可分为三段：现场检测、中间变送、终端显示；同时还要考虑季节原因，夏天防温度过高，冬天防冻；参与调节的参数出现异常时，首先将调节器转换至手动状态，观察分析是否调节系统的原因，然后再一一检查其他因素。

无论哪类仪表出现故障，我们首先要了解该仪表所处安装位置的生产工艺状况及条件，了解该仪表本身的结构特点及性能；维修前要与工艺人员结合，分析判断出仪表故障的真正原因；同时还要了解该仪表是否伴有调节和连锁功能。

综合考虑、仔细分析，维修过程中要尽可能保持工艺稳定。

一、现场测量仪表。

一般分为温度、压力、流量、液位四大类一)：温度仪表系统常见故障分析（1）：温度突然增大：此故障多为热电阻（热电偶）断路、接线端子松动、（补偿）导线断、温度失灵等原因引起，这时需要了解该温度所处的位置及接线布局，用万用表的电阻（毫伏）档在不同的位置分别测量几组数据就能很快找出原因。

（2）：温度突然减小：此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。

要从接线口、导线拐弯处等容易出故障的薄弱点入手，一一排查。

现场温度升高，而总控指示不变，多为测量元件处有沸点较低的液体（水）所致。

（3）：温度出现大幅度波动或快速震荡：此时应主要检查工艺操作情况（参与调节的检查调节系统）。

二)：压力仪表系统常见故障及分析（1）：压力突然变小、变大或指示曲线无变化：此时应检查变送器引压系统，检查根部阀是否堵塞、引压管是否畅通、引压管内部是否有异常介质、排污丝堵及排污阀是否泄漏等。

冬季介质冻也是常见现象。

变送器本身故障可能性很小。

（2）：压力波动大：这种情况首先要与工艺人员结合，一般是由操作不当造成的。

参与调节的参数要主要检查调节系统。

三)：流量仪表系统常见故障及分析（1）：流量指示值最小：一般由以下原因造成：检测元件损坏（零点太低。

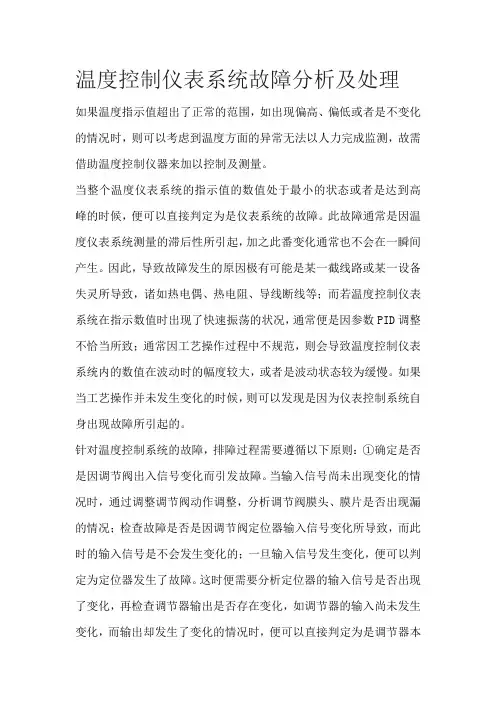

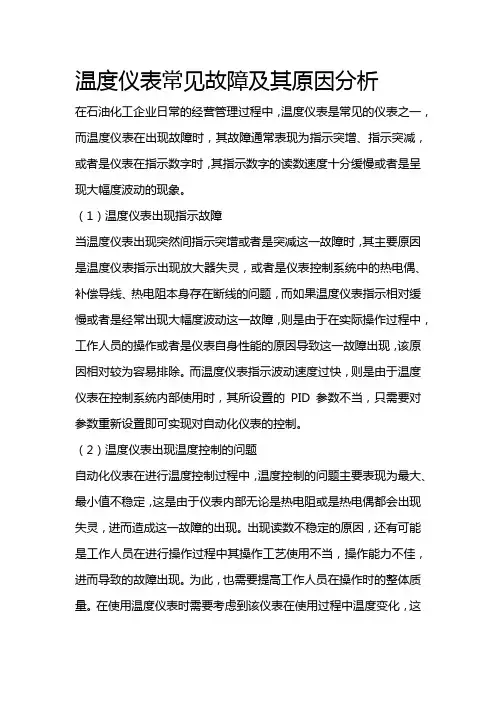

温度控制仪表系统故障分析及处理如果温度指示值超出了正常的范围，如出现偏高、偏低或者是不变化的情况时，则可以考虑到温度方面的异常无法以人力完成监测，故需借助温度控制仪器来加以控制及测量。

当整个温度仪表系统的指示值的数值处于最小的状态或者是达到高峰的时候，便可以直接判定为是仪表系统的故障。

此故障通常是因温度仪表系统测量的滞后性所引起，加之此番变化通常也不会在一瞬间产生。

因此，导致故障发生的原因极有可能是某一截线路或某一设备失灵所导致，诸如热电偶、热电阻、导线断线等；而若温度控制仪表系统在指示数值时出现了快速振荡的状况，通常便是因参数PID调整不恰当所致；通常因工艺操作过程中不规范，则会导致温度控制仪表系统内的数值在波动时的幅度较大，或者是波动状态较为缓慢。

如果当工艺操作并未发生变化的时候，则可以发现是因为仪表控制系统自身出现故障所引起的。

针对温度控制系统的故障，排障过程需要遵循以下原则：①确定是否是因调节阀出入信号变化而引发故障。

当输入信号尚未出现变化的情况时，通过调整调节阀动作调整，分析调节阀膜头、膜片是否出现漏的情况；检查故障是否是因调节阀定位器输入信号变化所导致，而此时的输入信号是不会发生变化的；一旦输入信号发生变化，便可以判定为定位器发生了故障。

这时便需要分析定位器的输入信号是否出现了变化，再检查调节器输出是否存在变化，如调节器的输入尚未发生变化，而输出却发生了变化的情况时，便可以直接判定为是调节器本身发生了故障。

这时便可以热电偶作为测量元件来进行说明。

首先，应该对工艺操作的情况、被测介质的情况、仪表安装的位置，以及到底是气相还是液相，均可以通过向工艺人员询问来了解。

这样整个石油化工企业在正常生产过程中发生故障，则可排除以下原因，包括新安装的热点偶、补偿导线极性接反、补偿导线不配套以及热点偶不配套等。

常见的16种仪表的故障分析和解决方案一种故障，多种解决方法，举一反三，系统学习，牢牢掌握！小编今天推荐的这篇文章，重点介绍了常见的16种仪表的常见故障及分析处理方法，值得收藏！序号故障现象故障原因处理方法1无输出导压管的开关是否没有打开打开导压管开关导压管路是否有堵塞疏通导压管电源电压是否过低将电源电压调整至24V仪表输出回路是否有断线接通断点电源是否接错检查电源，正确接线内部接插件接触不良查找处理若是带表头的，表头损坏更换表头电子器件故障更换新的智能压力变送器常见故障及分析序号故障现象故障原因处理方法1输出指示表读书为零电源电极是否接反纠正接线电源电压是否为10~45VDC恢复供电电源24VDC接线座中的差压式序号故障现象故障原因处理方法1指示为零或移动很小平衡阀未全部关闭或泄露关闭平衡阀，修理或换新节流装置根部高低压阀未打开打开节流装置至差压计间阀门、管路堵塞冲洗管路，修复或换阀蒸汽导压管未完全冷凝待完全冷凝后开表节流装置和工艺管道间衬垫不严密拧紧螺栓或换垫差压计内部故障检查、修复2指示在零下高低压管路反接检查并正确连接好信号线路反接检查并正确连接好高压侧管路严重泄漏或破裂换件或换管道3指示偏低高压侧管路不严密检查、排除泄漏平衡阀不严或未关紧检查、关闭或修理高压侧管路中空气未排净排净空气差压计或二次仪表零位失调或变位检查、调整节流装置和差压计不配套，不符合设计规定按设计规定更换配套的差压计4指示偏高低压侧管路不严密检查、排除泄漏低压侧管理积存空气排净空气蒸汽等的压力低于设计值按实际密度补正差压计零位漂移检查、调整节流装置和差压计不配套，不符合设计规定按规定更换配套差压计5标尺超出标尺上限实际流量超过设计值换用合适范围的差压计低压侧管路严重泄漏排除泄漏信号线路有断线检查、修复6流量变化时指示变化迟钝连接管路及阀门有堵塞冲洗管路、疏通阀门差压计内部有故障检查排除7指示波动大流量参数本身波动太大高低压阀适当关小测压元件对参数波动较敏感适当调整阻尼作用8指示不动防冻设施失效，差压计及导压管内差压式流量计常见故障及分析序号故障现象故障原因处理方法1指示在负方向超量程回路开路，端子松动或电源断检查接线端子、电源测量管线内无被测介质检查管线有无介质，使管线充满工艺介质电极被绝。
