摄像机知识培训培训资料

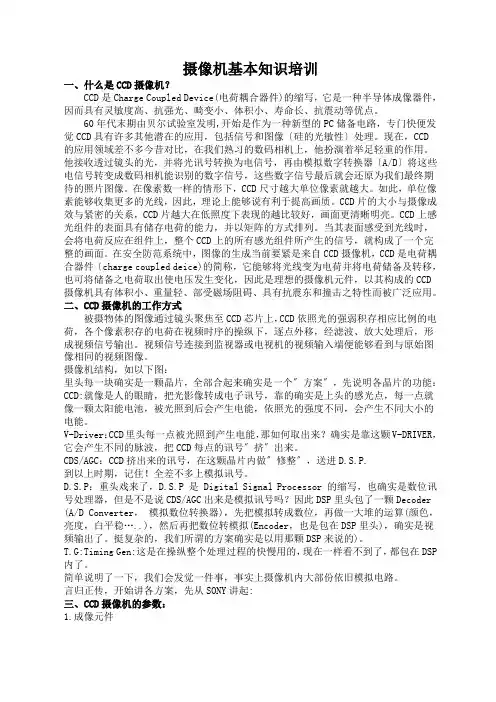

摄像机基本知识培训一、什么是CCD摄像机？CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

60年代末期由贝尔试验室发明,开始是作为一种新型的PC储备电路，专门快便发觉CCD具有许多其他潜在的应用，包括信号和图像〔硅的光敏性〕处理。

现在，CCD的应用领域差不多今昔对比，在我们熟习的数码相机上，他扮演着举足轻重的作用。

他接收透过镜头的光，并将光讯号转换为电信号，再由模拟数字转换器〔A/D〕将这些电信号转变成数码相机能识别的数字信号，这些数字信号最后就会还原为我们最终期待的照片图像。

在像素数一样的情形下，CCD尺寸越大单位像素就越大。

如此，单位像素能够收集更多的光线，因此，理论上能够说有利于提高画质。

CCD片的大小与摄像成效与紧密的关系，CCD片越大在低照度下表现的越比较好，画面更清晰明亮。

CCD上感光组件的表面具有储存电荷的能力，并以矩阵的方式排列。

当其表面感受到光线时，会将电荷反应在组件上，整个CCD上的所有感光组件所产生的信号，就构成了一个完整的画面。

在安全防范系统中，图像的生成当前要紧是来自CCD摄像机，CCD是电荷耦合器件〔charge coupled deice)的简称，它能够将光线变为电荷并将电荷储备及转移，也可将储备之电荷取出使电压发生变化，因此是理想的摄像机元件，以其构成的CCD 摄像机具有体积小、重量轻、部受磁场阻碍、具有抗震东和撞击之特性而被广泛应用。

二、CCD摄像机的工作方式被摄物体的图像通过镜头聚焦至CCD芯片上，CCD依照光的强弱积存相应比例的电荷，各个像素积存的电荷在视频时序的操纵下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或电视机的视频输入端便能够看到与原始图像相同的视频图像。

摄像机结构，如以下图：里头每一块确实是一颗晶片，全部合起来确实是一个〞方案〞，先说明各晶片的功能：CCD:就像是人的眼睛，把光影像转成电子讯号，靠的确实是上头的感光点，每一点就像一颗太阳能电池，被光照到后会产生电能，依照光的强度不同，会产生不同大小的电能。

摄像机基础培训摄像机基础培训（一）一、CCTV电视监控综述CCTV电视监控系统由：前端部分（摄像机、镜头、云台、解码器、防护罩、支架等）、传输部分（同轴电缆、光纤、电话线、网线、无线等）、中心控制部分（矩阵主机、控制键盘、多媒体等）、显示记录部分（监视器、画面分割器、画面处理器、录像机等）四大部分组成。

电视监控用摄像机按摄像器件划分为电真空摄像器件(即摄像管)摄像机和固体摄像器件(CCD器件、CMOS器件)摄像机两大类。

电真空摄像管开发早、种类多，但成本高，体积大。

目前已被一般电视监控系统选用的固体摄像器件所代替。

后者是近年发展起来的一类新型摄像器件，它的优点是：惰性小、灵敏度高、抗强光照射、几何失真小、均匀性好；抗冲振，没有微音效应；小而轻、寿命长。

电视监控用摄像机目前正朝着小型化、轻量化、廉价化，并提高图像质量、增加操作功能的方向发展。

二、CCD与CMOS比较固体摄像器件摄像机依材质可分为下列几种:a.CMOS:省电，便宜，照度不好D:主流ＣＣＤ（Charge Coupled Device，感光耦合组件）为数字相机中可记录光线变化的半导体)，ＣＭＯＳ（Complementary Metal-Oxide Semiconductor，互补性氧化金属半导体）CCD CMOS照度5~0.001Lux15~3Lux分辨率330~600TV Lines330~420TV Lines对比较佳较差解像度较佳较差颜色像位可调整不可调整色彩浓度较浓(可调整) 较淡(不可调整)噪声比48dB46dB电子快门1/60~1/100,000sec1/60~1/2,000sec消耗功率70~300mA20~50mA1、CMOS摄像机CMOS传感器的感光度一般在6到15Lux的范围内，CMOS传感器有固定比CCD传感器高10倍的噪音，固定的图案噪音始终停留在屏幕上好像那就是一个图案，因为CMOS传感器在10Lux以下基本没用，因此大量应用的所有摄像机都是用了CCD传感器，CMOS传感器一般用于非常低端的家庭安全方面。

海康威视视频监控原理培训一、引言随着科技的不断发展，视频监控技术在我国得到了广泛的应用，为维护社会治安、保障人民生命财产安全发挥了重要作用。

海康威视作为我国视频监控领域的领军企业，其产品和技术在国内外市场享有盛誉。

为了更好地推广和应用海康威视的视频监控技术，提高相关从业人员的专业素养，本文将对海康威视视频监控原理进行详细解析。

二、海康威视视频监控系统概述1.系统组成海康威视视频监控系统主要由前端设备、传输设备、中心设备和显示设备四部分组成。

（1）前端设备：包括摄像机、镜头、防护罩、支架等，负责采集监控场景的视频信号。

（2）传输设备：包括光纤、同轴电缆、网络等，负责将前端设备采集到的视频信号传输至中心设备。

（3）中心设备：包括录像机、解码器、服务器等，负责对视频信号进行处理、存储、分发等操作。

（4）显示设备：包括监视器、电脑、方式等，负责展示处理后的视频信号。

2.系统功能（1）实时监控：实时显示监控场景，便于用户及时了解现场情况。

（2）录像存储：将监控视频存储在硬盘或服务器上，便于事后查询和分析。

（3）远程访问：通过互联网实现远程监控，便于用户随时随地对监控场景进行查看。

（4）报警联动：与其他安防设备（如报警器、门禁等）实现联动，提高安防效果。

（5）智能分析：对监控视频进行智能分析，实现人脸识别、车辆识别等高级功能。

三、海康威视视频监控原理1.视频采集视频采集是视频监控系统的首要环节，前端设备通过摄像机捕捉监控场景的实时画面，并将其转化为电信号。

摄像机根据成像原理不同，可分为模拟摄像机和数字摄像机。

（1）模拟摄像机：将光信号转化为模拟电信号，通过同轴电缆传输至中心设备。

（2）数字摄像机：将光信号转化为数字信号，通过网络传输至中心设备。

2.视频传输视频传输是视频监控系统的关键环节，传输设备将前端设备采集到的视频信号传输至中心设备。

根据传输介质的不同，视频传输可分为有线传输和无线传输。

（1）有线传输：包括光纤、同轴电缆等，具有传输稳定、抗干扰能力强的特点。

摄像机基本知识培训摄像机是摄影和电视行业中最为重要的工具之一。

无论你是一位专业的摄影师还是一位电视节目的制片人，摄像机的基本知识都是必要的。

本文将介绍一些摄像机的基本知识，包括摄像机的类型、操作和维护等方面，希望对初学者有所帮助。

一、摄像机的类型基本上，摄像机可以分为三种类型：专业摄像机、消费级摄像机和手机摄像机。

专业摄像机通常运用于电视和电影制作等专业领域，它们的功能和性能都非常强大。

消费级摄像机则主要是为了满足消费者的日常拍摄需要而设计，价格相对便宜。

笔者认为，初学者在买摄像机时不需要购买高端的专业摄像机，只需要购买价位相对较低的消费级摄像机，就可以满足日常拍摄的需求。

或者使用手机摄像机拍摄，也可以达到一定的效果。

二、摄像机操作1. 帧速率和快门角度帧速率是指每秒钟的帧数。

在电影拍摄中，通常采用的是24帧/秒的帧率。

快门角度则是指快门的开启时间，常见的快门角度包括90度、180度和360度。

2. 焦距和光圈摄像机的镜头具有一定的变焦功能，焦距越大，拍摄时拍摄的画面越大。

光圈则是控制镜头的光量，一般由F值表示，F值越小，光量越大。

3. 对焦摄像机的对焦功能可以调节焦点，将主体清晰地表现出来。

进行对焦时，应该先将摄像机放置在合适的高度和位置，然后使用摄像机的手动对焦模式，手动调节焦点，确保主体清晰。

三、摄像机的维护摄像机是高档数码设备，操作不正确或处理不妥，会使其出现故障或缩短其使用寿命。

因此，正确地使用和维护摄像机是非常重要的。

1. 定期清洁摄像机摄像机的镜头和机身上容易堆积灰尘，应该定期清洁。

除灰器是清洁摄像机的好帮手，可以轻松地清除摄像机的灰尘和污渍。

2. 防止碰撞和振动摄像机在使用过程中要避免碰撞和振动。

经常受到震动或颠簸会导致其各种部件的松动、脱落和损坏。

3. 适当使用存储卡存储卡是摄像机中保存图像和视频的重要部分。

使用存储卡时，应该避免频繁插拔或强行拔出存储卡，以保护存储卡的读写头和数据读取。

摄像机培训资料目录：一、摄像机概念二、摄像机分类三、摄像机的工作原理四、摄像机的技术参数五、摄像机的选用及安装要点：六、日常维护及注意事项一、摄像机概念摄像机又称摄像头或ＣＣＤ（Charge Coupled Device)即电荷耦合器件。

严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的。

监控摄像机是用在安防方面的专业摄像机，他的像素和分辨率比电脑的视频头要高但是赶不上专业的数码相机或DV。

监控摄像机只是一个单一的视频扑捉设备，它不具备数据保存功能。

二、摄像机分类1、依成像色彩划分(1) 彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。

因有颜色而使信息量增大，信息量一般认为是黑白摄像机的 10 倍。

(2) 黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。

2、依摄像机分辨率划分(1) 影像像素在 25 万像素（ pixel ）左右、彩色分辨率为 330 线、黑白分辨率 400 线左右的低档型。

(2) 影像像素在 25 万 ~38 万之间、彩色分辨率为 420 线、黑白分辨率在 500 线上下的中档型。

(3) 影像在 38 万点以上、彩色分辨率大于或等于 480 线、黑白分辨率， 570 线以上的高分辨率。

3、依摄像机灵敏度划分(1) 普通型：正常工作所需照度为 1~31ux(2) 低照型：正常工作所需照度为 0.1lux 左右(3) 星光型：正常工作所需照度为 0.01x 以下(4) 红外型：原则上可以为零照度，采用红外光源成像。

4、按摄像元件的 CCD 靶面的大小划分(1)l inch 靶面尺寸为宽 12.7mmX 高 9.6mm, 对角线 16mm(2)2/3 inch 靶面尺寸为宽 8.8mmX 高 6.6mm, 对角线 11mm(3)1/2 inch 靶面尺寸为宽 6.4mmX 高 4.8mm, 对角线 8mm(4)1/3 inch 靶面尺寸为宽 4.8mmX 高 3.6mm, 对角线 6mm(5)1/4 inch 靶面尺寸为宽 3.2mmX 高 2.4mm, 对角线 4mm5、依据摄像机外观划分(1) 枪式摄像机：市场最普通型，外观长方体，不含镜头，装于护罩内。

摄像机及镜头知识(一) 摄像机的基本概念摄像机又称摄像头或CCD（Charge?Coupled?Device）即电荷耦合器件。

严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。

CCD的工作原理 CCD 的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD 芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。

摄像机及镜头知识(二) CCD的特点 CCD电荷藕合元件感测器相对于CMOS?金属氧化物半导体感测器，具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点。

普通CCD的简单鉴别方法 CCD芯片就像人的视网膜，是摄像头的核心。

目前我国尚无能力制造，市场上大部分摄像头采用的是日本SONY、SHARP、松下、LG等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。

?因为芯片生产时产生不同等级，各厂家获得途径不同等原因，造成CCD采集效果也大不相同。

在购买时，可以采取如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测CCD芯片最简单直接的方法，而且不需要其它专用仪器。

然后可以打开光圈，看一个静物，如果是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。

好的CCD可以很好的还原景物的色彩，使物体看起来清晰自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。

摄像机及镜头知识(三) CCD摄像机分类按成像色彩划分彩色摄像机：适用于景物细节辨别，如辨别衣着或景物的颜色。

黑白摄像机：适用于光线不充足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用黑白摄像机。
