电镀效果(塑料件)

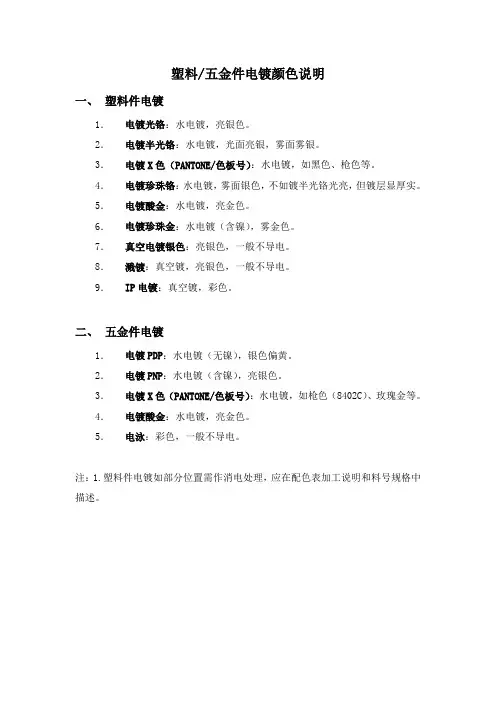

塑料/五金件电镀颜色说明
一、塑料件电镀
1．电镀光铬：水电镀，亮银色。

2．电镀半光铬：水电镀，光面亮银，雾面雾银。

3．电镀X色（PANTONE/色板号）：水电镀，如黑色、枪色等。

4．电镀珍珠铬：水电镀，雾面银色，不如镀半光铬光亮，但镀层显厚实。

5．电镀酸金：水电镀，亮金色。

6．电镀珍珠金：水电镀（含镍），雾金色。

7．真空电镀银色：亮银色，一般不导电。

8．溅镀：真空镀，亮银色，一般不导电。

9．IP电镀：真空镀，彩色。

二、五金件电镀
1．电镀PDP：水电镀（无镍），银色偏黄。

2．电镀PNP：水电镀（含镍），亮银色。

3．电镀X色（PANTONE/色板号）：水电镀，如枪色（8402C）、玫瑰金等。

4．电镀酸金：水电镀，亮金色。

5．电泳：彩色，一般不导电。

注：1.塑料件电镀如部分位置需作消电处理，应在配色表加工说明和料号规格中描述。

塑料件电镀的作用
塑料件电镀的作用主要体现在以下几个方面：
1. 增强金属质感：塑料电镀制品不仅可以实现很好的金属质感，而且能减轻制品重量。

在有效改善塑料外观及装饰性的同时，也改善了其在电、热及耐蚀等方面的性能。

2. 赋予表面特性：电镀可以改变基材表面性质或尺寸，例如赋予产品以金属光泽而美观大方，还可以提高导电度、润滑性、强度、耐热性、耐候性等。

3. 增强功能性：电镀可以防止物品的防锈、防止磨耗，提高产品的质量和寿命。

还可以防止热处理时渗碳、氮化，以及在尺寸错误或磨耗的另件上进行修补。

需要注意的是，电镀用塑料材料的选择要综合考虑材料的加工性能、机械性能、材料成本、电镀成本、电镀的难易程度以及尺寸精度等因素。

因此，塑料电镀制品的应用非常广泛。

塑料电镀件检验标准1 范围本标准规定了电镀件的检验内容及检验方法，适用于公司来料、半成品的检查。

2 引用标准GB/T 2828-2003 中华人民共和国国家标准（适用于产品逐批检查）。

3 定义3.1 A 面：指电镀件正面 . （在使用过程中能直接看到的表面）3.2 B 面：指电镀件四侧边。

（需将电镀件偏转45~90 °才能看到的四周边）3.3 软划痕：没有深度的划痕。

（无手感）3.4 硬划痕：硬物摩擦造成的划痕或有深度的划痕。

3.5 批锋：由于注塑等原因造成塑胶边缘突起。

3.6 麻点：由于电镀环境不干净而导致有点状或线状物覆盖于产品表面的缺陷。

3.7 凸点：由于有灰尘造成电镀表面凸点状缺陷。

3.8 沙眼：由于模具压伤后留下的印痕。

4 要求4 ．1 检验步骤：包装检验信赖度测试试装检验尺寸检验外观检验4 ．2 检验条件4.2.1 光源: 两支40W 日光灯照射下距物件1.2 ～1.5 米4.2.2 目视距离:35 ± 5cm4.2.3 目视角度：检测面与人眼方向成45°～90°4.2.4 目视时间:5 ～10S4 ．3 检验仪器和工具4.3.1 游标卡尺[ 准确度：0.02mm ]4.3.2 标准菲林4.3.3 普通刀片[ 有保护手柄]4.3.4 塞尺4.3.5 配套卡机面、底壳[ 工程提供]4.3.6 3M 胶纸4.3.7 RCA 耐磨测试仪4 ．4 检验细则4.4.1 检验项目目测、计算器数量、品名正确【参照《进料验收单》】电镀件的表面目视电镀良好，光泽均匀、有无发黑、发黄现象。

【参照工程样板】MA 长度宽度直径距离缺陷内数量容区域/mm mm mm mm 个/≤ 1.5 ≤ 0.03 1 MAA 面( 硬划痕）目测菲林片≤ 1 ≤ 0.03＞202 MA≤ 2 ≤ 0.03 1 MAA 面( 软划痕）目测菲林片≤ 1.5 ≤ 0.04＞202 MA≤ 4 ≤ 0.04 1 MA外直线型及曲线型等线状缺陷B 面( 硬划痕）目测菲林片≤ 3 ≤ 0.04＞201 MA3≤ 0.06≤ 41 A 面MA( 硬划痕）目测菲林片≤ 3 ≤ 0.05＞202 MA≤ 0.1 不计MAA 面目测菲林片≤ 0.2＞202 MA≤0.15不计MA尘点（凸点、麻点、等到）点状缺陷 B 面目测菲林片≤ 0.3＞202 MA≤ 1 ≤ 0.05 1 MAA 面≤ 2 ≤ 0.03＞202 MA尘丝B 面目测菲林片≤ 3 ≤ 0.03＞202 MAA 面/ / MA观毛边披峰B 面目测菲林片≤ 1.5 ≤ 1.5 1 MA检验项目检验内容检验器具/ 方法判定基准抽样标准不良等级A 面/ / MA外 B 面≤ 1.5 ≤ 0.15 1 MA观缺损披峰目测菲林片注:“/” 为不允许 .B 面的缺陷, 应不影响装配 . GB2828 —2003 IL ：ⅡAQL: MAJ 2.5; MIN 4.0 1 ．外形尺寸游标卡尺参照设计图样与检验卡片2 ．各尺寸与板边游标卡尺参照《物料规格书》和工程签样样板3 ．板厚游标卡尺参照《物料规格书》和工程签样样板尺寸4 ．其它游标卡尺参照《物料规格书》、工程签样样板及供应商提供的《出货报告》GB2828 —2003 IL:S-2AQL: MAJ 2.5NIN 4.0MA试装A 面与B 面的结构配套的面底、塞尺配套装机后，缝隙≤ 0.2mm ，无松动、错位现象。

第1篇一、引言随着科技的不断进步，塑胶制品在日常生活、工业生产以及电子设备等领域得到了广泛的应用。

塑胶电镀作为一种表面处理技术，能够有效提高塑胶制品的耐腐蚀性、耐磨性、导电性等性能，使其在各个领域发挥更大的作用。

本文将详细介绍塑胶电镀工艺的技术原理、应用及发展趋势。

二、塑胶电镀工艺技术原理1. 塑胶电镀基本原理塑胶电镀是利用电化学原理，在塑胶表面形成一层金属镀层的技术。

其基本原理是：将塑胶制品作为阳极，金属离子作为电解质，通过电解作用，使金属离子在塑胶表面还原沉积，形成金属镀层。

2. 塑胶电镀工艺流程（1）预处理：对塑胶制品进行清洗、脱脂、活化等预处理，以提高镀层附着力。

（2）电镀：将预处理后的塑胶制品放入电镀液中，通过电流使金属离子在塑胶表面还原沉积，形成金属镀层。

（3）后处理：对电镀后的塑胶制品进行封孔、钝化、烘干等后处理，以提高镀层性能。

三、塑胶电镀工艺应用1. 电子行业塑胶电镀在电子行业中的应用十分广泛，如手机、电脑、家用电器等。

通过电镀技术，可以提高塑胶制品的导电性、耐磨性、耐腐蚀性等性能，从而提高电子产品的使用寿命。

2. 汽车行业在汽车行业，塑胶电镀技术主要用于提高汽车零部件的耐磨性、耐腐蚀性、装饰性等。

如汽车保险杠、仪表盘、座椅等。

3. 医疗器械行业医疗器械行业对产品的质量要求极高，塑胶电镀技术可以提高医疗器械的耐腐蚀性、耐磨性、生物相容性等性能，使其在临床应用中更加安全可靠。

4. 建筑材料行业在建筑材料行业，塑胶电镀技术可以提高塑料制品的耐腐蚀性、耐磨性、装饰性等性能，如排水管、电线电缆护套等。

四、塑胶电镀工艺发展趋势1. 绿色环保随着环保意识的不断提高，绿色环保成为塑胶电镀工艺的重要发展方向。

未来，环保型电镀液、环保型电镀工艺以及环保型设备将得到广泛应用。

2. 高性能化为满足不同行业对塑胶制品性能的要求，高性能化将成为塑胶电镀工艺的重要发展趋势。

如高导电性、高耐磨性、高耐腐蚀性等。

塑料件电镀工艺流程
《塑料件电镀工艺流程》
塑料件电镀是一种常用的加工工艺，通过电化学方法将金属层镀在塑料件表面，从而赋予塑料件金属质感和耐腐蚀性。

下面是塑料件电镀工艺的流程：
1. 表面处理：首先需要对塑料件的表面进行处理，包括清洁、去油和除尘等步骤。

这些步骤的目的是为了确保塑料件表面的纯净和平整，以便金属层能够牢固附着。

2. 化学镀前处理：经过表面处理后，塑料件需要进行化学处理，包括浸泡在特定溶液中进行活化、镀前活化和脱脂等操作。

这些处理能够增加塑料表面的粗糙度，提高金属层的附着力。

3. 电镀：在镀前处理完成后，塑料件会被放入电镀槽中进行电镀过程。

通常采用的电镀方式有镍、铬、铜等金属，通过电解沉积在塑料件的表面，形成均匀、致密的金属层。

4. 表面处理：经过电镀后，塑料件的表面还需要进行打磨、抛光和清洗等表面处理，以达到光滑、亮丽的效果。

这些步骤也能够增加金属层的耐腐蚀性和美观度。

5. 检测包装：最后，通过对电镀后的塑料件进行检测和包装，确保产品质量和外观。

检测包括表面质量、厚度和耐腐蚀性等指标，以保证电镀件的性能达到要求。

通过以上工艺流程，塑料件电镀能够赋予塑料产品优良的金属质感和抗腐蚀性能，使其在外观和功能上都得到提升。

同时，合理的工艺流程和严格的质量控制，也能够确保塑料件电镀产品的质量和稳定性。

非金属上电镀一、概述使非金属表面金属化，虽可采取喷镀、电镀、化学镀、真空蒸镀、阴极溅射或离子镀等不同工艺来实现，但目前在工业中应用最多的是电镀工艺。

在非金属电镀中，以塑料电镀占的比重大，其中又以ABS塑料为主。

本章主要介绍ABS塑料的电镀工艺。

其它非金属与ABS塑料电镀工艺的差别主要在于粗化工艺的不同，其余步骤大体相似。

非金属电镀可以提高零件表面的硬度和耐磨性。

用非金属件代替金属件可节约金属，简化加工工艺，降低成本，但比金属电镀的成本高，镀层的结合力也不牢固。

二、对塑料件的要求塑料上电镀成功与否，不仅与电镀工艺有关，而且与塑料零件的设计与成型工艺密切关系。

从电镀工艺的角度出发，对塑料件有如下要求：（一）塑料件的设计（1）应遵循获得完好注塑成型件的技术进行注塑成型，有时还要求更加严格，因为零件表面的缺陷经电镀后会更明显。

（2）零件的外型应有利于获得均匀的镀层，如较大的平面中间要稍微突起，突起度约为0.10-0.15mm/cm；棱角应倒圆，外角的倒圆半径≥1mm、内角的倒圆半径为≥0.5mm；盲孔及凹槽的底棱边角圆滑过渡，其半径宜＞3mm；盲孔的深度最好不超过孔径的一半，否则对孔底的镀层应不作要求；V形沟槽的宽与深之比应大于3。

（3）零件应有适当的壁厚，若太薄则易变形而影响镀层的附着力；若太厚则注塑成型时易产生收缩痕迹。

一般在2.3-3.0mm，最薄不宜小于1.9mm，最厚不宜大于3.8mm。

（4）最好不要有金属镶嵌件因为金属与塑料的膨胀系数相差大，温度的变化易引起裂纹而使溶液渗入。

若不能避免时，尽量选用膨胀系数较大的铝制作。

镶嵌件周围的塑料应有足够的厚度，并将镶嵌件的表面加工出沟槽或进行滚花。

（5）应考虑电镀装挂的位置，因装挂接触点会在镀后留下痕迹，所以应安排在不影响外观的部位。

此外因装挂时卡紧力较大，应防止薄壁零件的变形。

在不妨碍装饰外观的情况下，还可以保留浇口作为装挂位置，电镀后再将浇口除去。
