IEC60950-1安规要求简介

IEC/EN60950-1安规标准细则二、电气间隙及爬电距离1，L-N 间须至少满足基本绝缘2，保险丝两引脚间需至少满足基本绝缘3, 初次级电路之间,光藕初次级之间，变压器初次级之间(含初级绕组/初级PIN/初级铜箔对次级绕组/次级PIN/次级铜箔),Y电容初次级间均需满足双重绝缘或加强绝缘；初级带电部件同外壳外部可触及部位间需满足最少0。

4mm的穿透绝缘或双重绝缘/加强绝缘要求参考IEC60950-1 table 2H，2J,2L,基本绝缘，附加绝缘，加强绝缘（或双重绝缘)需满足以下要求(工作电压以250V AC 或354V峰值计算)：基本绝缘/附加绝缘: 电气间隙CL:2。

mm Min, 爬电距离2。

5 mm Min双重绝缘/加强绝缘: 电气间隙CL:4.。

mm Min，爬电距离5.0 mm Min备注1：计算电气间隙及爬电距离，允许对内部零件施加10N的力备注2：计算电气间隙及爬电距离时，污染等级以2级计备注3：计算电气间隙及爬电距离时,物料级别通常为IIIb备注4:计算爬电距离时，允许用插值法三、高压及绝缘要求1备注：开关电源建议用DC电压进行高压测试.2、绝缘电阻IEC/EN60950-1对绝缘电阻无要求.四、正常温升(通常带满载进行测试）1，测试电压a，测试电压为电源电压的+6%- -10%，或b，额定电压为230V时，测试电压为230V的+/—10％，或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和/或60HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4, 绕阻允许的最高温度T《零件允许的最高温度+环境温度-生产商指定的最大的环境温度举例：B级绝缘物料允许的最高温度为120度, 测试的环境温度为25度,—若生产商没有指定最大的环境温度，则T《120+25-25,即T《120度（热偶法测试时T还需减10度)-若生产商指定最大的环境温度为40度，则则T《120+25—40,即T《105度（热偶法测试时T还需减10度）具体零件的温度限定见表4B5,正常温升测试的接收标准测试过程中,温度保险丝及电流保险丝不允许动作,零部件温度不得超出表4B的要求,测试后产品需立即通过高压测试五、异常测试(通常带满载进行测试）1, 测试电压a，测试电压为电源电压的+6%- —10%，或b，额定电压为230V时，测试电压为230V的+/-10%,或c, 生产商指定的更宽的电压范围2,测试频率为50HZ 和或60HZ3，环境温度最大的环境温度为25度或生产商指定的更大值4,测试方法a）开路或短路半导体零件和电容b）组合电路中会导致出现能量过分消耗的内部错误c)满足双重绝缘或加强绝缘的Y电容不必进行单一故障测试5，异常测试的接收标准异常测试过程中不允许出现:———火蔓延到设备外部，并且-——发出金属融化物——-外壳出现变形致使电气间隙及爬电距离不符要求-——A级绝缘物料温度超过150度，E级绝缘物料温度超过165度，B级绝缘物料温度超过175度，F 级绝缘物料温度超过190度,H级绝缘物料温度超过210度异常测试过程后不允许出现：—-——-高压失败六、接触电流（泄露电流）———可接触不见及电路没有连接到保护接地时，接触电流0.25mA Max-—-手持设备测试设备端子通过主保护接地端子时，接触电流0。

iec60950安全规格标准
IEC 60950是信息技术产品的安全标准，适用于额定电压不超过600V的信息技术设备，包括商业电气设备和与之相关的设备，以及直接与通讯网络连接的电气设备。

该标准对电力设备的多个方面进行了规定，包括电气安全和机械安全。

电气安全方面，标准规定了电力设备的绝缘、接地、电磁兼容性等方面的安全要求，以确保设备在使用过程中不会发生电击、火灾等事故。

机械安全方面，标准要求设备的外壳和机械结构必须足够坚固，能够防止人体接触到危险部件，并且能够承受正常使用过程中的机械压力。

此外，对于产品的设计和结构，IEC 60950要求必须能够保证在正常使用和可能的失败条件下，不会对使用者产生触电和其他危险，也不会对周围环境产生危害，如火灾等。

以上信息仅供参考，如需了解更多信息，建议查阅IEC 60950安全规格标准文档。

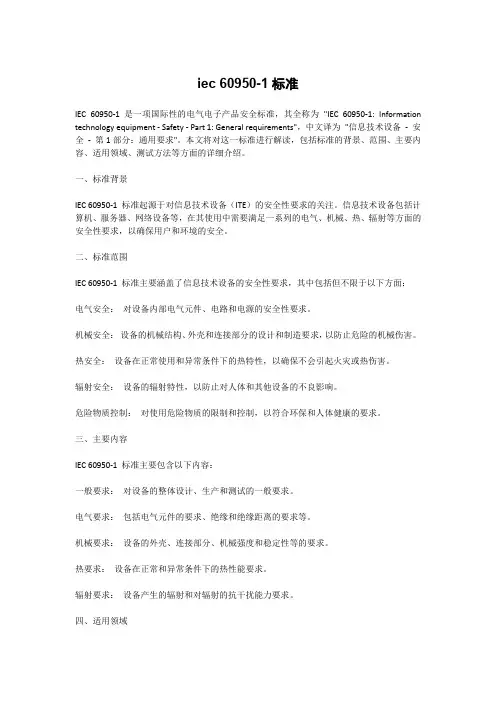

iec 60950-1标准IEC 60950-1 是一项国际性的电气电子产品安全标准，其全称为"IEC 60950-1: Information technology equipment - Safety - Part 1: General requirements"，中文译为"信息技术设备-安全-第1部分：通用要求"。

本文将对这一标准进行解读，包括标准的背景、范围、主要内容、适用领域、测试方法等方面的详细介绍。

一、标准背景IEC 60950-1 标准起源于对信息技术设备（ITE）的安全性要求的关注。

信息技术设备包括计算机、服务器、网络设备等，在其使用中需要满足一系列的电气、机械、热、辐射等方面的安全性要求，以确保用户和环境的安全。

二、标准范围IEC 60950-1 标准主要涵盖了信息技术设备的安全性要求，其中包括但不限于以下方面：电气安全：对设备内部电气元件、电路和电源的安全性要求。

机械安全：设备的机械结构、外壳和连接部分的设计和制造要求，以防止危险的机械伤害。

热安全：设备在正常使用和异常条件下的热特性，以确保不会引起火灾或热伤害。

辐射安全：设备的辐射特性，以防止对人体和其他设备的不良影响。

危险物质控制：对使用危险物质的限制和控制，以符合环保和人体健康的要求。

三、主要内容IEC 60950-1 标准主要包含以下内容：一般要求：对设备的整体设计、生产和测试的一般要求。

电气要求：包括电气元件的要求、绝缘和绝缘距离的要求等。

机械要求：设备的外壳、连接部分、机械强度和稳定性等的要求。

热要求：设备在正常和异常条件下的热性能要求。

辐射要求：设备产生的辐射和对辐射的抗干扰能力要求。

四、适用领域IEC 60950-1 标准适用于广泛的信息技术设备，包括但不限于：个人计算机和工作站服务器和数据中心设备网络设备，如路由器和交换机存储设备，如硬盘和光盘驱动器打印机和复印机视听设备，如电视、音响系统通信设备，如电话和传真机五、测试方法IEC 60950-1 标准中包含了一系列的测试方法，以确保设备在正常和异常条件下的安全性能。

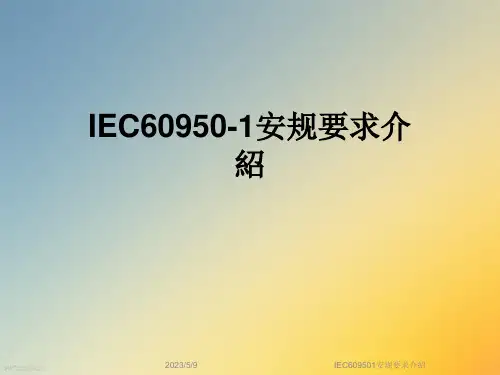

IEC60950-1安规要求介绍讲义引言IEC60950-1是国际电工委员会（International Electrotechnical Commission）制定的安全标准，适用于信息技术设备（Information Technology Equipment，简称ITE）。

本文档将介绍IEC60950-1安规要求的基本概念和相关细节。

IEC60950-1的基本概念IEC60950-1是基于安全性原则的标准，其主要目的是保护使用者和操作员不受设备电气、机械和火灾等方面的危害。

该标准包含了一系列安全要求，以确保设备在正常使用中不会对人体造成伤害，并可以正常运行。

IEC60950-1的安全要求分为以下几个方面：1.电气安全：包括对设备内部电路的保护，以及对电气绝缘、接地和接触电流的要求。

2.机械安全：包括对设备结构和材料的要求，以及对可触及的部件和移动部分的安全保护。

3.火灾安全：包括对设备燃烧性能和防火措施的要求，以及对设备在故障条件下的火灾风险评估。

4.辐射安全：包括电磁辐射和光辐射的安全要求，以保护使用者和操作员的健康。

5.温度和湿度安全：包括对设备工作环境的温度和湿度要求，以确保设备的正常运行。

IEC60950-1安规的详细要求1. 电气安全要求1.1 设备内部电路的保护要求：•设备内部电路应采用双重绝缘或等效绝缘材料，以防止电气短路和触电风险。

•设备内部电路的绝缘电阻应满足规定的要求，以确保设备在正常工作和故障条件下不会引发危险。

•设备应具备过流和过压保护装置，以防止设备损坏和电气火灾。

1.2 电气绝缘和接地要求：•设备的外壳和外部连接部件应具备足够的机械强度和电气绝缘性能，以防止电气触电风险。

•设备应有可靠的接地装置，以确保设备在故障条件下能够及时排除电气故障。

2. 机械安全要求2.1 设备结构和材料的要求：•设备结构应有足够的机械强度和稳定性，以防止设备在正常使用过程中发生变形或损坏。

STANDARD & APPLICATION引言浪涌被称为瞬态过电压，是电路中出现的一种短暂电流、电压波动，会对电子设备造成危害。

压敏电阻作为信息技术设备等产品中常见的抗雷击浪涌的元器件，可以有效防止这种危害。

但是压敏电阻的使用位置、选型不当都可能造成整机产品不满足安全标准要求。

本文分析了IEC 60950-1: 2013中对压敏电阻的要求，以期对压敏电阻的正确使用提供帮助。

1 压敏电阻相关定义解析电子电路中的浪涌保护元器件，也称为浪涌抑制器。

常见的浪涌抑制器包括电压敏感电阻器（VDR）、碳块、气体放电管（GDT）和其他一些具有非线性电压电流特性的半导体器件，如瞬态抑制二极管（TVS diode）。

其中电压敏感电阻器按其使用材料的不同可分为碳化硅压敏电阻器、金属氧化物压敏电阻器（MOV）、钛酸钡压敏电阻器等，其中以氧化锌为主的金属氧化物压敏电阻是目前开关电源中最广泛使用的浪涌保护元器件。

本文所分析的压敏电阻特指金属氧化物压敏电阻。

2 典型浪涌保护元器件介绍浪涌的保护元器件一般分为开关型和钳位型。

压敏电阻属于钳位型的典型代表，而气体放电管属于开关型的典型代表。

两者的区别也使得在使用时有极大不同。

2.1 压敏电阻压敏电阻实物和电路图中符号如图1，位号一般为VR、RV、X。

压敏电阻在正常电压下呈现高阻抗状态。

当外界浪涌电压超过压敏电阻电压时，压敏电阻会迅速击穿导通，工作电流急剧增大，将电压钳位；当外界电压恢复正常时，压敏电阻又恢复高阻抗状态（图2）。

压敏电阻响应时间快，一般用于电网电源的相线与中线之间。

但由于压敏电阻的电容值较大，不宜直接用于对高频电子系统的保护。

应用于相线与地之间时也要充分考虑漏电流。

2.2 气体放电管气体放电管实物和电路图符号如图3，位号一般为SG、SA。

气体放电管通常采用陶瓷封装，内部充满惰性气压敏电阻在IEC 60950-1中的要求解析Analysis on Request of Varistor in IEC 60950-1北京海关技术中心 武鹏 齐玮摘要阐述了压敏电阻和气体放电管的特性以及两者在开关电源单独或串联使用的情况；详细分析了 IEC 60950-1:2013对压敏电阻的要求，并结合型式试验时的不合格实例及整改方案来加以说明，有助于相关检测人员更好地理解标准。

IEC 60950产品设计/结构简介IEC 60950 Design / Construction1. 绝缘方式 (Insulation, Clause 1.2.9)做为电击保护者基本绝缘 (Basic Insulation) –针对于电击之保护所提供之基本绝缘。

辅助绝缘 (Supplementary Insulation) –附加于基本绝缘上之独立性绝缘，以在基本绝缘失败时，可以减少电击之危险。

双重绝缘 (Double Insulation) - 基本绝缘加辅助绝缘之总称。

强化绝缘 (Reinforced Insulation) - 相等于双重绝缘之单层绝缘。

非做为电击保护者功能绝缘 (Fuctional Insulation) –产品正常使用时所必要之绝缘。

2. 直接插入式产品 (Direct Plug-In Unit)可以使用 UL 60950/CSA 60950 (I.T.E产品)或 UL1310/CSA223 (Class 2 Power Supply) 做验证。

美规插头尺寸须符合NEMA 1-15P (2-pin) or 5-15P (3-pin)。

插头拉力测试 (20 lb， 2 min each blade， UL 1310)。

插头推力测试 (30 lb each blade， 40 lb together， 1 min， UL 1310)。

插头至外壳边缘≥ 5.1mm(for UL)，7.9 mm (CSA)。

输入线须耐 35 lb 拉力测试 (UL 1310)。

输出线须耐 20 lb 拉力测试 (UL 1310)。

3. 空间/沿面距离 (Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2K and 2L)空间直线距离以峰值电压，根据 Table 2H (primary)、2J (primary additional)、2K (secondary) 计算。
