富士5000G11UD变频器参数说明2．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

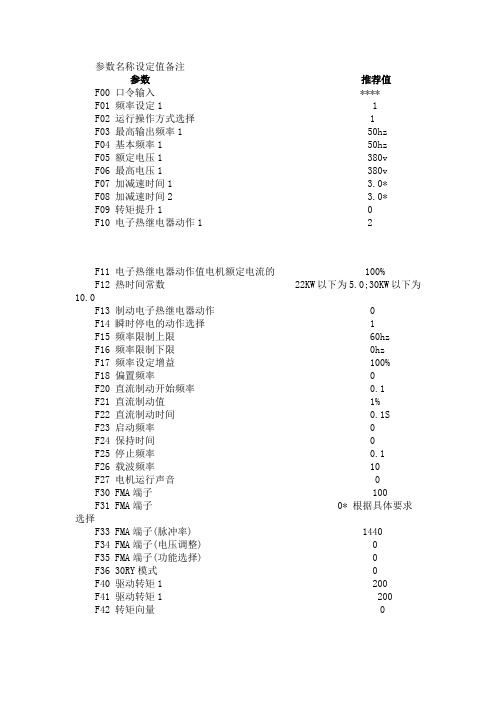

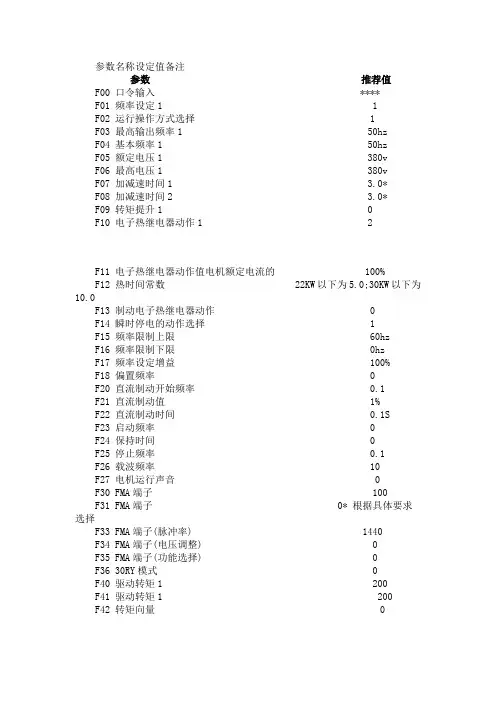

参数名称设定值备注参数推荐值F00 口令输入 ****F01 频率设定1 1F02 运行操作方式选择 1F03 最高输出频率1 50hzF04 基本频率1 50hzF05 额定电压1 380vF06 最高电压1 380vF07 加减速时间1 3.0*F08 加减速时间2 3.0*F09 转矩提升1 0F10 电子热继电器动作1 2F11 电子热继电器动作值电机额定电流的 100%F12 热时间常数 22KW以下为5.0;30KW以下为10.0F13 制动电子热继电器动作 0F14 瞬时停电的动作选择 1F15 频率限制上限 60hzF16 频率限制下限 0hzF17 频率设定增益 100%F18 偏置频率 0F20 直流制动开始频率 0.1F21 直流制动值 1%F22 直流制动时间 0.1SF23 启动频率 0F24 保持时间 0F25 停止频率 0.1F26 载波频率 10F27 电机运行声音 0F30 FMA端子 100F31 FMA端子 0* 根据具体要求选择F33 FMA端子(脉冲率) 1440F34 FMA端子(电压调整) 0F35 FMA端子(功能选择) 0F36 30RY模式 0F40 驱动转矩1 200F41 驱动转矩1 200F42 转矩向量 0扩展端子功能E:E01 X1端子功能 0（多段速度1）E02 X2端子功能 1（多段速度2）E03 X3端子功能 2（多段速度3）E04 X4端子功能 8（异常复位）E05 X5端子功能 4（未使用）E06 X6端子功能 4（未使用）E07 X7端子功能 4（未使用）E08 X8端子功能 4（未使用）E09 X9端子功能 9 （点动运行）E10 加速时间3 3.0* 根据实际情况设置E11 加速时间4 3.0* 根据实际情况设置E12 加速时间5 3.0* 根据实际情况设置E13 加速时间6 3.0* 根据实际情况设置E14 加速时间7 3.0* 根据实际情况设置E15 加速时间8 3.0* 根据实际情况设置E20 Y1端子功能 6（未使用）E21 Y2端子功能 38(速度一致)E22 Y3端子功能 39（制动控制）E23 Y4端子功能 6（未使用）E24 Y5端子功能 0（运行中）E25 Y5RY动作模式 0（ON信号激励）E30 速度一致检出幅 2.5hzE31 频率检测动作 60hzE32 滞环宽度 1hzE33 过负载预报 1(输出电流)E34 OL预报值电机的100%额定电流E35 OL预报时间 10SE36 检测频率2 60HZE37 过负载预报2 电机的100%额定电流E40 显示系数A 100E41 显示系数B -100E42 显示滤波器 0.5sE43 LED监视选择 0E44 停止时显示 0E45 LCD显示选择 0E46 显示语种 1(英语)E47 调整对比度 5频率控制参数C:C01 跳越频率1 0C02 跳越频率2 0C03 跳越频率3 0C04 跳越幅值3C05 多段速1 0C06 多段速2 0C07 多段速3 3C08 多段速4 9C09 多段速5 30C10 多段速6 45C11 多段速7 50C12 多段速0 0C13 蓄电池运行速度 0C20 点动频率 12C31 模拟输入(端子口) 0C32 偏移调整(端子口) 0C33 模拟输入滤波器 0.05电动机参数P:P01 电动机1的级数 6P02 电动机1的容量 18KWP03 电动机1的额定电流 30AP04 电动机1的自整定状态 1P05 电动机1的在线自整定 1(电动机停止);2(电动机旋转)P06 电动机1的空载电流 10AP07 电动机1的1次侧电阻×P08 电动机1的基本频率时的漏抗 *P09 电动机1的转差补偿量 * 整定后计算值高级功能H:H03 资料初始化 0H04 未用H05 未用H06 冷却风扇开关控制 0(不动作) "1" 表示动作(15KW 以上)H11 减速模式 "1" 为自由停车参数推荐值H12 瞬间过电流限制 0(不动作) 电梯专用设为"0"H14 电流限制时频率下降率 10％H18 转矩控制 0H26 PTC热敏电阻 0(不动作);1(动作) H27 热敏电阻动作值 1.6VH30 链接功能 0选件功能O:O01 速度指令方式选择“0”开环，“1”矢量闭环O02 速度指令滤波器时间常数 0.02SO03 编码器脉冲数 600（根据具体情况设定）O04 ASR P增益(高速) 18O05 ASR I增益 0.3O06 检测速度用滤波器时间常数 0.005O07 ASR P常数切换频率1 5O08 ASR P常数切换频率2 10O09 ASR P增益(低速) 40O10 多段速度指令定时器 0.005O11 加减速时间 6O12 加减速时间O13 S字设定1 50%O14 S字设定2 20%O15 S字设定3 20%O16 S字设定4 50%O17 S字设定5 50%O18 S字设定6 50%O19 S字设定7 50%O20 S字设定8 50%O21 S字设定9 50%O22 S字设定10 20%O24 转矩偏置启动定时器 0.2S O25 制动器释放时间 0.1S O27 速度一致 20% O29 控制开关 0 O30 数字量转矩偏置 0。

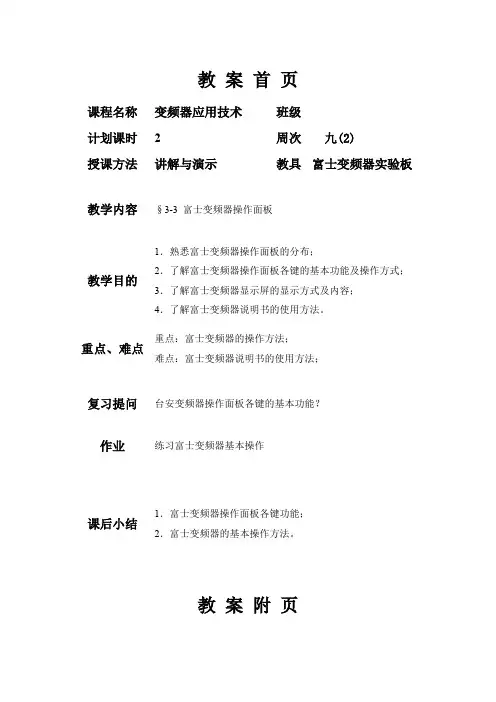

教案首页课程名称变频器应用技术班级计划课时2周次九(2)授课方法讲解与演示教具富士变频器实验板教学内容§3-3 富士变频器操作面板教学目的1．熟悉富士变频器操作面板的分布；2．了解富士变频器操作面板各键的基本功能及操作方式；3．了解富士变频器显示屏的显示方式及内容；4．了解富士变频器说明书的使用方法。
重点、难点重点：富士变频器的操作方法；难点：富士变频器说明书的使用方法；复习提问台安变频器操作面板各键的基本功能？作业练习富士变频器基本操作课后小结1．富士变频器操作面板各键功能；2．富士变频器的基本操作方法。
教案附页教案内容附记第三节富士变频器操作面板及功能应用一、操作面板外观富士变频器面板主要由LED显示屏、LED辅助指示二极管、LCD 液晶显示屏和操作键四部分组成，如下图所示。
1．LED显示屏：由4位7段数码管组成，可显示设定频率、输出频率等各种监视数据和报警代码等。
2．LED辅助指示二极管：上面一排指示当前显示数据的单位、倍率，下面一排指示变频器当前的运行状态。
3．LCD液晶显示屏：显示从运行状态到功能数据的各种信息，最下面一行以轮换方式显示操作指导信息。
4．操作键操作键分为两部分：运行控制键和编程操作键。
(1) 运行控制键：FWD键、REV键、STOP键。
(REV键上部还有一RUN指示灯，此灯亮表示变频器正在运行中)(2) 编程操作键：3分钟：提问15分钟：实验板演示、讲解教案附页教案内容附记PRG键：菜单画面转换键，按此键可由现行画面转为菜单画面，或由运行/跳闸模式转换为初始模式。
SHIFT/＞＞键：移位键，数据变更时实现数位移动，功能组跳跃等，使用时要同时按此键和增∧、减∨键。
RESET键：复位键，用于取消/显示画面转换、报警复位。
∧、∨键：增、减键，用于数据变更、游标上下移动、画面轮换等。
FUN/DATA键：LED监视更换，设定频率存入、功能代码数据存入等。
二、操作与运行1．键盘面板操作体系(1) 正常运行时按PRG键显示程序菜单→按FUNC/DA TA键出现下拉菜单→用∧、∨键选择画面。

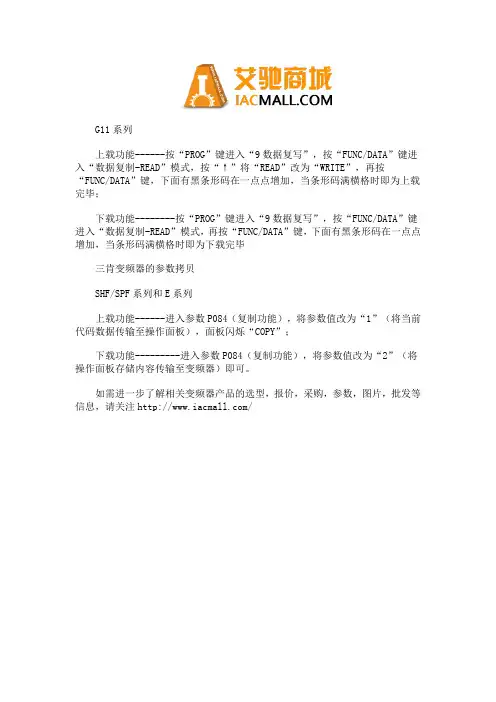

如何使用 STARTER软件通过USB接口在两台或多台变频器之间拷贝参数？1 先决条件1.1 设备和软件不使用存储卡，在两台甚至多台变频器之间克隆参数之前，必须满足下面条件： STARTER 调试软件已经完整地安装于 PC。
•有一条Mini USB 电缆。
•有至少两台已完整安装并工作的•变频器，供调试使用。
注意：确保您使用的是最新版本的 STARTER并且兼容控制单元的固件版本。
2 拷贝参数下面详细流程演示了使用 STARTER软件在两台或多台变频器之间克隆参数。
2.1 设置第一台变频器参数1. 确认使用 mini USB电缆将PC机的 USB 接口和变频器控制单元的 USB接口连接起来；2. 启动 STARTER软件；3. 在 STARTER软件中新建一个项目；4. 输入一个项目名称并点击 OK；5. 点击”Accessible nodes“ 查找已连接到的变频器；6. 选择需要连接的结点；7. 点击“Accept“ 接受所选站点；8. 关闭接受对话框；9. “online/offline” 对比对话框将不再显示；对比对话框被初始化，因为变频器内存储的参数与 STARTER软件内存储的参数不同。
10. 点击“Load HW configuration to PG“按钮；11. 点击”Close“；12. 在左侧的项目结构栏中找到并选择”Expert List“ ；13. 选择参数 P0010 并设置为1； [P0010=1]14. 选择参数 P0012 并设置为 12. [P0015=12]15. 选择参数 P0010 并设置为 0 [P0010=0]16. 点击”Upload” 按钮将参数上传至 PC [1].17. 点击“Yes“ 确认上传 [2]18. 当上传结束, 将弹出对话框显示”The data has been successfully load to thePG“ ；19. 关闭该对话框；20. 保存项目；21. 用工具栏上的断开按钮断开变频器与 STARTER之间的连接；22. 弹出设备不在线对话框；23. 点击“Close“关闭。
富士变频器参数表代码名称可设定范围F00 数据保护（密码输入）0: 无数据保护1: 有数据保护※将H99设定为“0”时有效0000~FFFF※将H99设定为“0”以外时有效H99的数据将成为密码。
F01 速度设定0: 带Ｓ形加减速的多级速度指令（SS1, SS2, SS4)1: 模拟输入(不可进行可逆运转)2: 模拟运转（可进行可逆运转）F03 最高速度300.00~3600r/min F04 额定速度300.00~3600r/minF05 额定电压160~500V,A VR动作F07 加减速时间１低速加速时间0.00~99.99s※0.00为加速时间取消(在外部进行软件启动停止的情况下）F08 加减速时间２低速减速时间0.00~99.99s※0.00加速时间取消(在外部进行软件启动停止的情况下）F09 转矩提升0.0~20.0% (F05:相对于额定电源的％值）※将F42设定为“2”时有效F10 电子热继电器（特性选择）1: 自我冷却风扇•通用电动机用(电动机保护用）2: 其他风扇用F11 (动作值）0.00(不动作）变频器额定电流的1~135%的电流值F12 (热时间常数）0.5~75.0minF20 直流制动(开始频率）0.0~60.0Hz※将F42设定为“2”时有效F21 (动作值）0~100%(变频器额定电流基准）※将F42设定为“2”时有效F22 (时间）0.00s(不动作），0.01~30.00s※将F42设定为“2”时有效F23 启动速度0.00~150.0r/minF24 (持续时间）0.00~10.00s F25 停止速度0.00~150.0r/minF26 电动机运转音8 5~15kHz(载频）F30 用于厂家调试0~99 F42 控制选择1 0: 带PG矢量控制（异步机）1: 带PG矢量控制（同步机）2:电动转矩矢量控制F44 电流限制(动作值）20~200%(变频器额定电流基准）999:在每个容量到达最大电流时自动进行限制。

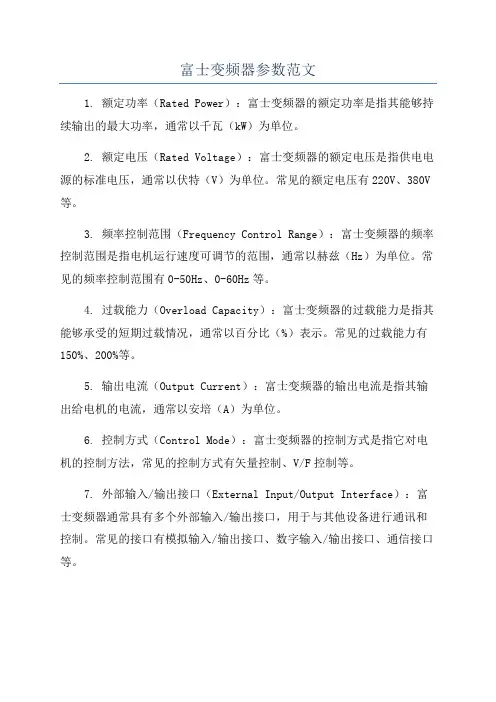

富士变频器参数范文1. 额定功率（Rated Power）：富士变频器的额定功率是指其能够持续输出的最大功率，通常以千瓦（kW）为单位。
2. 额定电压（Rated Voltage）：富士变频器的额定电压是指供电电源的标准电压，通常以伏特（V）为单位。
常见的额定电压有220V、380V 等。
3. 频率控制范围（Frequency Control Range）：富士变频器的频率控制范围是指电机运行速度可调节的范围，通常以赫兹（Hz）为单位。
常见的频率控制范围有0-50Hz、0-60Hz等。
4. 过载能力（Overload Capacity）：富士变频器的过载能力是指其能够承受的短期过载情况，通常以百分比（%）表示。
常见的过载能力有150%、200%等。
5. 输出电流（Output Current）：富士变频器的输出电流是指其输出给电机的电流，通常以安培（A）为单位。
6. 控制方式（Control Mode）：富士变频器的控制方式是指它对电机的控制方法，常见的控制方式有矢量控制、V/F控制等。
7. 外部输入/输出接口（External Input/Output Interface）：富士变频器通常具有多个外部输入/输出接口，用于与其他设备进行通讯和控制。
常见的接口有模拟输入/输出接口、数字输入/输出接口、通信接口等。
8. 保护功能（Protection Function）：富士变频器通常具有多种保护功能，以确保设备和电机的安全运行。
常见的保护功能有过流保护、过载保护、过压保护、欠压保护等。
9. 控制精度（Control Precision）：富士变频器的控制精度是指其对电机运行速度控制的精确程度，通常以百分比（%）表示。
10. 效率（Efficiency）：富士变频器的效率是指其将电能转换为有效功率的能力，通常以百分比（%）表示。
11. 外形尺寸（Dimensions）：富士变频器的外形尺寸是指其整体尺寸大小，通常以毫米（mm）为单位。

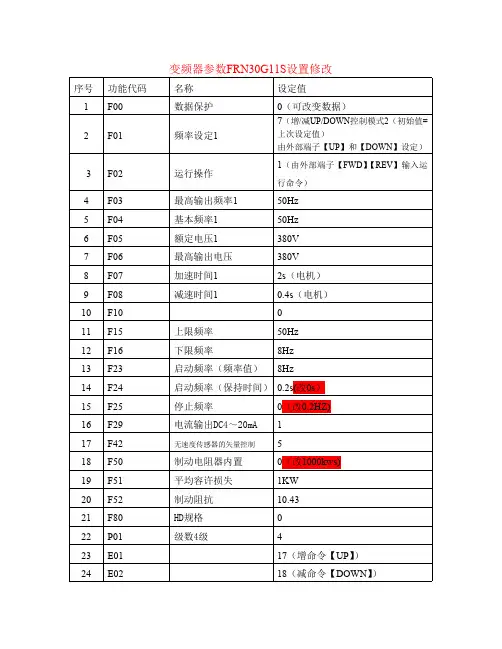

变频器参数FRN30G11S设置修改
序号功能代码名称设定值
1F00数据保护0（可改变数据）
2F01频率设定17（增/减UP/DOWN控制模式2（初始值=上次设定值）
由外部端子【UP】和【DOWN】设定）
3F02运行操作1（由外部端子【FWD】【REV】输入运行命令）
4F03最高输出频率150Hz
5F04基本频率150Hz
6F05额定电压1380V
7F06最高输出电压380V
8F07加速时间12s（电机）
9F08减速时间10.4s（电机）
10F100
11F15上限频率50Hz
12F16下限频率8Hz
13F23启动频率（频率值）8Hz
14F24启动频率（保持时间）0.2s(改0s）
15F25停止频率0（改0.2HZ)
16F29电流输出DC4～20mA1
17F42无速度传感器的矢量控制5
18F50制动电阻器内置0（改1000kws)
19F51平均容许损失1KW
20F52制动阻抗10.43
21F80HD规格0
22P01级数4级4
23E0117（增命令【UP】）
24E0218（减命令【DOWN】）
25E04加减速选择（2段）4
26E10加速时间215s
27E11减速时间215s
28H07曲线加减数1（S型加减速（弱型））注：E03=8（警报异常复位）。
