3.安装上条船的KEYPAD控制面板并拷贝程序。
4.程序拷完后就可取出上条船的KEYPAD 控制面板了，然后再把变频器本来的KEYPAD控制面板安装回去继续操作如下。
以上一个新的变频器的拷贝程序就结束了。
如果变频器没有设置好的程序，可以按照如下参数修改。
P 2.1.1 Min Frequency 0.00 Hz
P 2.1.2 Max Frequency 60.00 Hz
P 2.1.3 Accel Time 1 10.0 s
P 2.1.4 Decel Time 1 10.0 s
P 2.1.5 Current Limit 72.0 A 不需要设置，默认值,不同大小的变频器设定值是不一样的 P 2.1.6 Motor Nom Voltg 440 V
管理号部门 P 3.2 60HZ
（改为60HZ时只适用压载泵） 共需改3个 参数,还有加速时间改为10秒，如果过载可以把加速时间调长一点。
制定时间2013年8月来
制定部门QA 制作检查批准
Charley
历
TSC-QA20110702QA

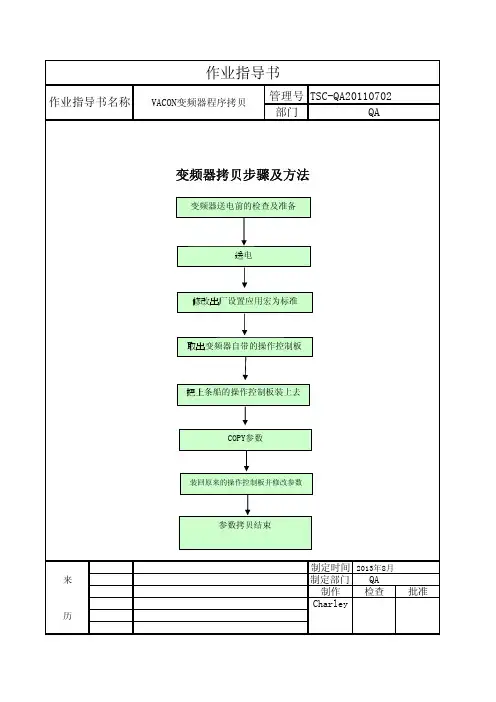

作业指导书
作业指导书名称
VACON变频器程序拷贝。

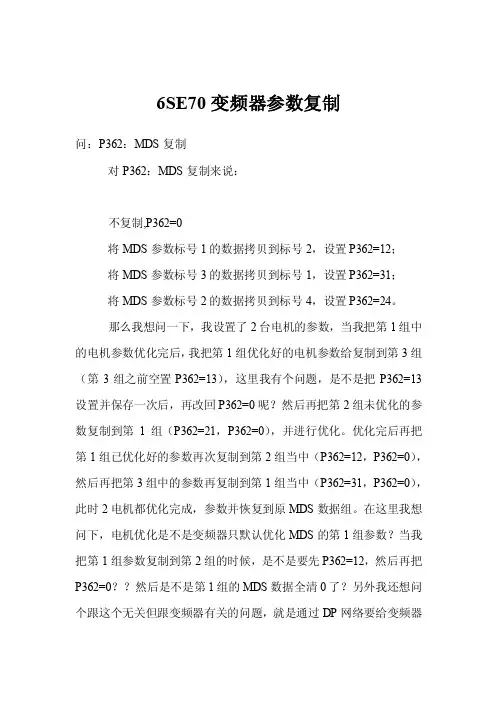

6SE70变频器参数复制问：P362：MDS复制对P362：MDS复制来说：不复制,P362=0将MDS参数标号1的数据拷贝到标号2，设置P362=12；将MDS参数标号3的数据拷贝到标号1，设置P362=31；将MDS参数标号2的数据拷贝到标号4，设置P362=24。
那么我想问一下，我设置了2台电机的参数，当我把第1组中的电机参数优化完后，我把第1组优化好的电机参数给复制到第3组（第3组之前空置P362=13），这里我有个问题，是不是把P362=13设置并保存一次后，再改回P362=0呢？然后再把第2组未优化的参数复制到第1组（P362=21，P362=0），并进行优化。
优化完后再把第1组已优化好的参数再次复制到第2组当中（P362=12，P362=0），然后再把第3组中的参数再复制到第1组当中（P362=31，P362=0），此时2电机都优化完成，参数并恢复到原MDS数据组。
在这里我想问下，电机优化是不是变频器只默认优化MDS的第1组参数？当我把第1组参数复制到第2组的时候，是不是要先P362=12，然后再把P362=0？？然后是不是第1组的MDS数据全清0了？另外我还想问个跟这个无关但跟变频器有关的问题，就是通过DP网络要给变频器发送速度给定的时候（P443=3032），变频器接受的频率的数为多少=1Hz呢？我想要最原始的数据，我记得1050=5Hz吧？这个1050是不是经过系数处理完的呢？如果是处理完的那我想要这个处理的系数。
这几天麻烦各位大侠了，谢谢各位了。
问题补充：就是说我给变频器传入16384这个数值的时候，变频器的频率会输出到50Hz对吧？还有个疑问就是在哪设定这个100%？是不是在P352上设置变频器的频率接受量呢？如果是的话，如果P352设定是200%，那么是是不是16384X2=100Hz的关系呢？答：1、是不是把P362=13设置并保存一次后，再改回P362=0呢——变频器复制过程完成后，参数P362的值会自动置回到”0”，不用你去修改。

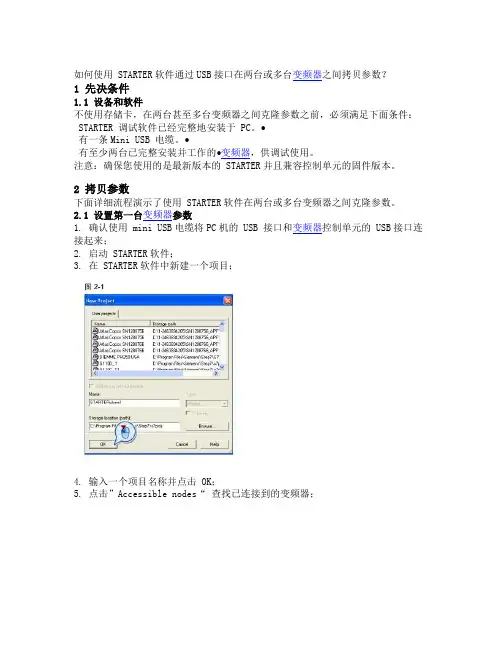

如何使用 STARTER软件通过USB接口在两台或多台变频器之间拷贝参数？1 先决条件1.1 设备和软件不使用存储卡，在两台甚至多台变频器之间克隆参数之前，必须满足下面条件： STARTER 调试软件已经完整地安装于 PC。
•有一条Mini USB 电缆。
•有至少两台已完整安装并工作的•变频器，供调试使用。
注意：确保您使用的是最新版本的 STARTER并且兼容控制单元的固件版本。
2 拷贝参数下面详细流程演示了使用 STARTER软件在两台或多台变频器之间克隆参数。
2.1 设置第一台变频器参数1. 确认使用 mini USB电缆将PC机的 USB 接口和变频器控制单元的 USB接口连接起来；2. 启动 STARTER软件；3. 在 STARTER软件中新建一个项目；4. 输入一个项目名称并点击 OK；5. 点击”Accessible nodes“ 查找已连接到的变频器；6. 选择需要连接的结点；7. 点击“Accept“ 接受所选站点；8. 关闭接受对话框；9. “online/offline” 对比对话框将不再显示；对比对话框被初始化，因为变频器内存储的参数与 STARTER软件内存储的参数不同。
10. 点击“Load HW configuration to PG“按钮；11. 点击”Close“；12. 在左侧的项目结构栏中找到并选择”Expert List“ ；13. 选择参数 P0010 并设置为1； [P0010=1]14. 选择参数 P0012 并设置为 12. [P0015=12]15. 选择参数 P0010 并设置为 0 [P0010=0]16. 点击”Upload” 按钮将参数上传至 PC [1].17. 点击“Yes“ 确认上传 [2]18. 当上传结束, 将弹出对话框显示”The data has been successfully load to thePG“ ；19. 关闭该对话框；20. 保存项目；21. 用工具栏上的断开按钮断开变频器与 STARTER之间的连接；22. 弹出设备不在线对话框；23. 点击“Close“关闭。

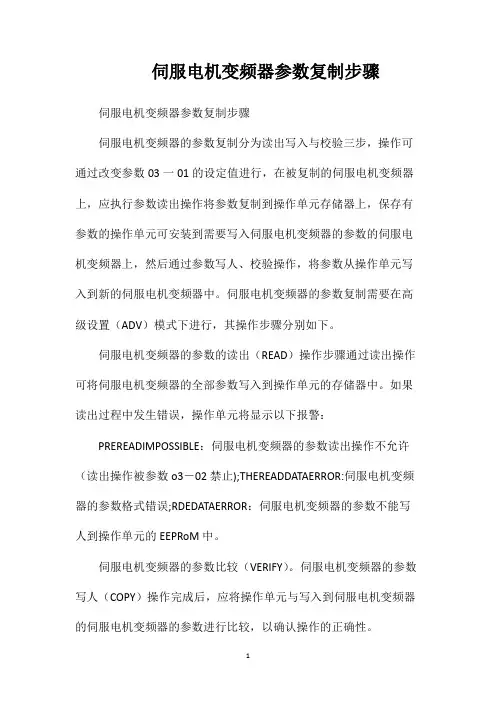

伺服电机变频器参数复制步骤伺服电机变频器参数复制步骤
伺服电机变频器的参数复制分为读出写入与校验三步，操作可通过改变参数03一01的设定值进行，在被复制的伺服电机变频器上，应执行参数读出操作将参数复制到操作单元存储器上，保存有参数的操作单元可安装到需要写入伺服电机变频器的参数的伺服电机变频器上，然后通过参数写人、校验操作，将参数从操作单元写入到新的伺服电机变频器中。
伺服电机变频器的参数复制需要在高级设置（ADV）模式下进行，其操作步骤分别如下。
伺服电机变频器的参数的读出（READ）操作步骤通过读出操作可将伺服电机变频器的全部参数写入到操作单元的存储器中。
如果读出过程中发生错误，操作单元将显示以下报警：
PREREADIMPOSSIBLE：伺服电机变频器的参数读出操作不允许（读出操作被参数o3―02禁止);THEREADDATAERROR:伺服电机变频器的参数格式错误;RDEDATAERROR：伺服电机变频器的参数不能写人到操作单元的EEPRoM中。
伺服电机变频器的参数比较（VERIFY）。
伺服电机变频器的参数写人（COPY）操作完成后，应将操作单元与写入到伺服电机变频器的伺服电机变频器的参数进行比较，以确认操作的正确性。
如果比较过程中发生错误，操作单元将显示以下报警：VYEWRIFYERROR：操作单元与伺服电机变频器伺服电机变频器的参数不一致。

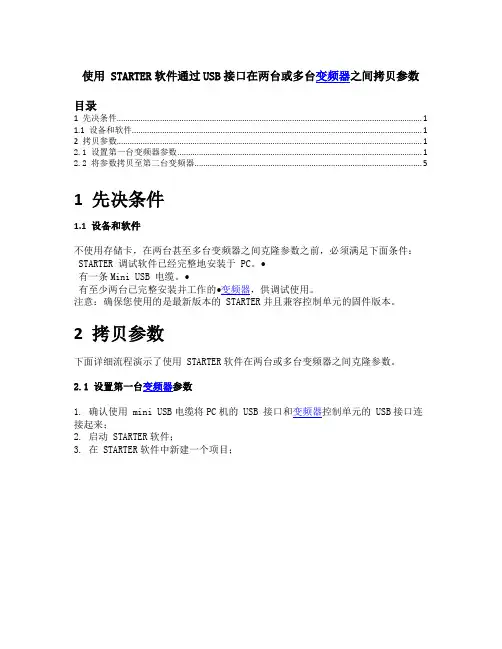

使用 STARTER软件通过USB接口在两台或多台变频器之间拷贝参数
目录
1 先决条件 (1)
1.1 设备和软件 (1)
2 拷贝参数 (1)
2.1 设置第一台变频器参数 (1)
2.2 将参数拷贝至第二台变频器 (5)
1 先决条件
1.1 设备和软件
不使用存储卡，在两台甚至多台变频器之间克隆参数之前，必须满足下面条件：
STARTER 调试软件已经完整地安装于 PC。
∙
有一条Mini USB 电缆。
∙
有至少两台已完整安装并工作的∙变频器，供调试使用。
注意：确保您使用的是最新版本的 STARTER并且兼容控制单元的固件版本。
2 拷贝参数
下面详细流程演示了使用 STARTER软件在两台或多台变频器之间克隆参数。
2.1 设置第一台变频器参数
1. 确认使用 mini USB电缆将PC机的 USB 接口和变频器控制单元的 USB接口连接起来；
2. 启动 STARTER软件；
3. 在 STARTER软件中新建一个项目；
4. 输入一个项目名称并点击 OK；
5. 点击”Accessible nodes“ 查找已连接到的变频器；
6. 选择需要连接的结点；
7. 点击“Accept“ 接受所选站点；
8. 关闭接受对话框；
9. “online/offline” 对比对话框将不再显示；
对比对话框被初始化，因为变频器内存储的参数与 STARTER软件内存储的参数不同。
10. 点击“Load HW configuration to PG“按钮；
11. 点击”Close“；。

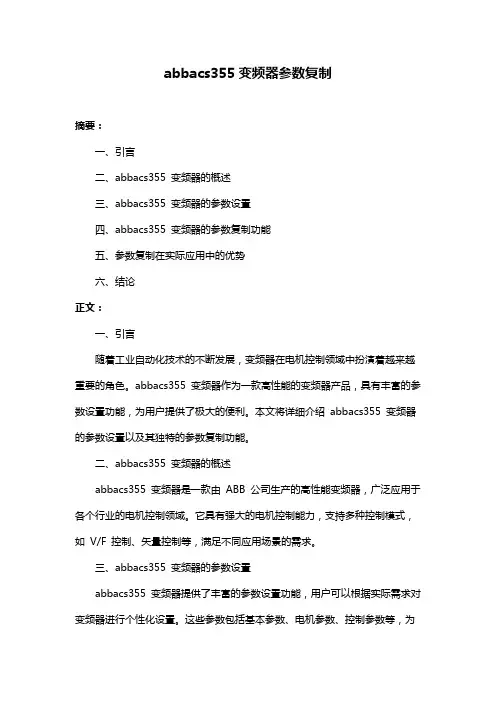

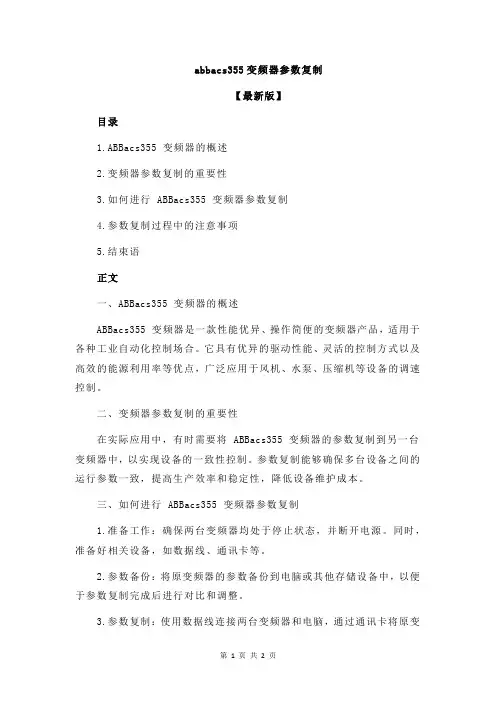

abbacs355变频器参数复制摘要：一、引言二、abbacs355 变频器的概述三、abbacs355 变频器的参数设置四、abbacs355 变频器的参数复制功能五、参数复制在实际应用中的优势六、结论正文：一、引言随着工业自动化技术的不断发展，变频器在电机控制领域中扮演着越来越重要的角色。
abbacs355 变频器作为一款高性能的变频器产品，具有丰富的参数设置功能，为用户提供了极大的便利。
本文将详细介绍abbacs355 变频器的参数设置以及其独特的参数复制功能。
二、abbacs355 变频器的概述abbacs355 变频器是一款由ABB 公司生产的高性能变频器，广泛应用于各个行业的电机控制领域。
它具有强大的电机控制能力，支持多种控制模式，如V/F 控制、矢量控制等，满足不同应用场景的需求。
三、abbacs355 变频器的参数设置abbacs355 变频器提供了丰富的参数设置功能，用户可以根据实际需求对变频器进行个性化设置。
这些参数包括基本参数、电机参数、控制参数等，为用户提供了极大的便利。
通过合理设置参数，用户可以实现更高效、更稳定的电机控制。
四、abbacs355 变频器的参数复制功能abbacs355 变频器具有独特的参数复制功能，用户可以通过这一功能快速地将一台变频器的参数复制到另一台变频器上。
这一功能大大简化了参数设置的过程，提高了工作效率。
五、参数复制在实际应用中的优势在实际应用中，参数复制功能为用户带来了诸多优势。
首先，它可以减少参数设置的时间，提高工作效率。
其次，通过复制参数，可以确保多台变频器之间的参数统一，便于维护和管理。
最后，参数复制还有利于用户快速地替换损坏的变频器，降低停机时间。
六、结论abbacs355 变频器凭借其丰富的参数设置功能和独特的参数复制功能，为用户提供了高效、稳定的电机控制解决方案。

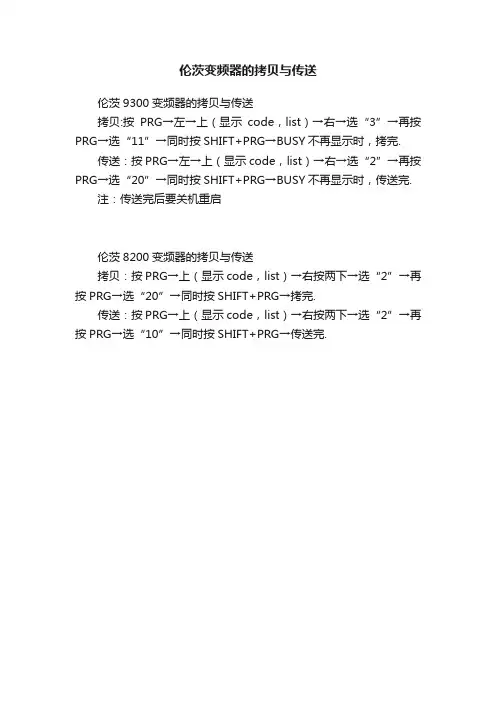

常见的变频器参数的拷贝:出于变频器参数保存、参数设置便利等因素客户需要将变频器所设置的参数能够进行保存、下载以及同类型的变频器间参数的相互拷贝。
一、丹佛斯变频器
VLT5000系列
丹佛斯变频器VLT5000系列的机器已经全面停产，但是还有大量的客户在使用。
如果想使用LCP面板的进行拷贝功能可以按照以下步骤：
上载功能------将参数上载到LCP面板内保存，可以参数P007（LCP拷贝）的参数值改为1（上载所有参数），拷贝结束面板会显示“LCP COPYDOWN；
下载功能-------当需要将参数下载到丹佛斯变频器内部时，将参数P007（LCP拷贝）的参数值改为2（下载所有参数），如果不想下载电机参数可以将参数P007（LCP 拷贝）的参数值改为3（下载与电机无关的参数），拷贝结束面板也会显示“LCP COPYDOWN。
此方式适用于所有VLT5000系列的机器。
丹佛斯变频器VLT2800系列和VLT2900系列
丹佛斯变频器VLT2800系列和VLT2900系列本身的面板是没有拷贝功能的，需要丹佛斯变频器万用面板LCP2进行参数拷贝，其拷贝的步骤和VLT5000系列一样。
丹佛斯变频器FC300系列和FC51系列
上载功能------可将参数P0-50（LCP拷贝）的参数值改为1（所有参数到LCP），拷贝即开始，拷贝结束面板会显示“LCP COPYDOWN；
下载功能-------将参数P0-50（LCP拷贝）的参数值改为2（从LCP传所有参数），如果不想下载电机参数可以将参数P0-50（LCP拷贝）的参数值改为3（传电机无关的参数），拷贝结束面板也会显示“LCP COPYDOWN。
注意：丹佛斯变频器所有的参数拷贝功能只能是在变频器停止运行的状态下才能实现。
二、富士变频器
G11系列
上载功能------按“PROG键进入“9数据复写，按“FUN C/DATA键进入“数据复制-READ模式，按“↑将“READ改为“WRITE，再按“FUNC/DATA键，下面有黑条形码在一点点增加，当条形码满横格时即为上载完毕；
下载功能--------按“PROG键进入“9数据复写，按“F UNC/DATA键进入“数据复制-READ模式，再按“FUNC/D ATA键，下面有黑条形码在一点点增加，当条形码满横格时即为下载完毕
三、三菱变频器
FR-F700系列
上载功能------按MODE键进行参数设定，旋转旋钮调节到“PCPY（参数拷贝），按“SET键显示当前值“0（初始值），旋转旋钮改变设定值为“1，按“SET键把参数上载到面板，“1闪烁30s左右后，“1与“PCPY来回闪烁，则参数上载完毕；
下载功能--------按MODE键进行参数设定，旋转旋钮调节到“PCPY（参数拷贝），按“SET键显示当前值“0（初始值），旋转旋钮改变设定值为“2，按“SET键把参数下载到变频器，“2闪烁30s左右后，“2与“PCPY来回闪烁，则参数下载完毕；
四、三肯变频器
SHF/SPF系列和E系列
上载功能------进入参数P084（复制功能），将参数值改为“1（将当前代码数据传输至操作面板），面板闪烁“C OPY；
下载功能---------进入参数P084（复制功能），将参数值改为“2（将操作面板存储内容传输至变频器）即可。
