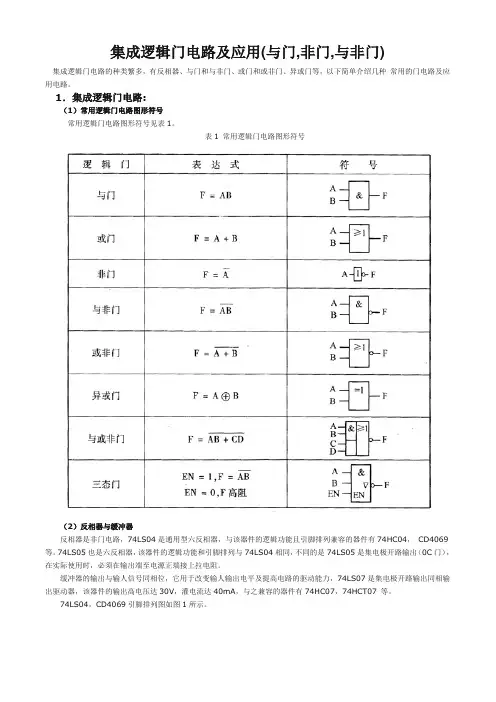

集成逻辑门电路及应用(与门,非门,与非门) 集成逻辑门电路的种类繁多，有反相器、与门和与非门、或门和或非门、异或门等，以下简单介绍几种常用的门电路及应用电路。
1．集成逻辑门电路:（1）常用逻辑门电路图形符号常用逻辑门电路图形符号见表1。
表1 常用逻辑门电路图形符号（2）反相器与缓冲器反相器是非门电路，74LS04是通用型六反相器，与该器件的逻辑功能且引脚排列兼容的器件有74HC04，CD4069等。
74LS05也是六反相器，该器件的逻辑功能和引脚排列与74LS04相同，不同的是74LS05是集电极开路输出（0C门），在实际使用时，必须在输出端至电源正端接上拉电阻。
缓冲器的输出与输人信号同相位，它用于改变输人输出电平及提高电路的驱动能力，74LS07是集电极开路输出同相输出驱动器，该器件的输出高电压达30V，灌电流达40mA，与之兼容的器件有74HC07，74HCT07 等。
74LS04，CD4069引脚排列图如图1所示。
图1 74LS04，CD4069引脚排列图（3）与门和门与非与门和与非门种类繁多，常见的与门有2输入、3输入、4输入与门等；与非门有2输入、3输入、4输入、8输入等，常见的74LS系列（74HC系列）与门和与非门引脚排列图如图2所示。
图2 常见的74LS系列（74HC系列）与门和与非门引脚排列图74LS08是四2输人与门，74LS00和CD4011是四2输入与非门，74LS20是双4输人与非门。
2．集成门电路的应用（1）定时灯光提醒器电路如图3所示，由六非门CD4069（仅用到其中两个非门，分别用IC－1和IC－2表示）和电阻、电容、电源等组成，此电路可以在1～25分钟内预定提醒时间，使用时，利用时间标尺预定时间，打开电源开关，定时器绿灯亮，表示开始计时，到了预定的时间，绿灯灭，红灯亮。
电路的工作原理：当开关在开的位置时，C上的电压由0V逐渐上升，上升的速度由R1，RP和C决定，第一个反相器的输人端的电位由电容C上的电压决定，在C上的电压比较低时，对第一个非门IC－1的输人来说为低电平，IC-1的输出为高电平，绿灯亮，第二个非门IC－2的输出为低电平，红灯开不亮。
第三章集成逻辑门电路一、选择题1. 三态门输出高阻状态时，（）是正确的说法。
A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动2. 以下电路中可以实现“线与”功能的有（）。
A.与非门B.三态输出门C.集电极开路门D.漏极开路门3．以下电路中常用于总线应用的有（）。
A.TSL门B.OC门C. 漏极开路门D.CMOS与非门4．逻辑表达式Y=AB可以用（）实现。
A.正或门B.正非门C.正与门D.负或门5．TTL电路在正逻辑系统中，以下各种输入中（）相当于输入逻辑“1”。
A.悬空B.通过电阻2.7kΩ接电源C.通过电阻2.7kΩ接地D.通过电阻510Ω接地6．对于TTL与非门闲置输入端的处理，可以（）。
A.接电源B.通过电阻3kΩ接电源C.接地D.与有用输入端并联7．要使TTL与非门工作在转折区，可使输入端对地外接电阻RI（）。
A.＞RONB.＜ROFFC.ROFF＜RI＜ROND.＞ROFF8．三极管作为开关使用时，要提高开关速度，可( )。
A.降低饱和深度B.增加饱和深度C.采用有源泄放回路D.采用抗饱和三极管9．CMOS数字集成电路与TTL数字集成电路相比突出的优点是（）。
A.微功耗B.高速度C.高抗干扰能力D.电源范围宽10．与CT4000系列相对应的国际通用标准型号为（）。
A.CT74S肖特基系列B. CT74LS低功耗肖特基系列C.CT74L低功耗系列D. CT74H高速系列11．电路如图（a），（b）所示，设开关闭合为1、断开为0；灯亮为1、灯灭为0。
F 对开关A、B、C的逻辑函数表达式（）。
F1F 2(a)(b)Ａ．C AB F =1 )(2B A C F += Ｂ．C AB F =1 )(2B A C F +=Ｃ． C B A F =2 )(2B A C F += 12．某TTL 反相器的主要参数为IIH ＝20μA ；IIL ＝1.4ｍA ；IOH ＝400μA ；水IOL ＝14ｍA ，带同样的门数（ ）。
集成逻辑门电路基本知识1. 引言集成逻辑门电路是现代数字电路的基础，广泛应用于计算机、通信、控制等领域。
了解集成逻辑门电路的基本知识对于理解数字电路的原理和设计至关重要。
本文将介绍集成逻辑门电路的基础概念、分类和应用。
2. 集成逻辑门电路的概述集成逻辑门电路是由多个逻辑门组成的电路，逻辑门通过控制输入端的电信号，产生特定的输出信号。
逻辑门的种类包括与门、或门、非门、与非门、或非门、异或门等。
3. 集成逻辑门电路的分类3.1 与门与门是最基本的逻辑门之一，其输入端都要为高电平时，输出端才会为高电平。
与门的符号为“&”或“∩”，常用的与门有AND、NAND等类型。
3.2 或门或门是另一种基本的逻辑门，只要输入端中有一个为高电平，则输出端为高电平。
或门的符号为“|”或“∪”，常用的或门有OR、NOR等类型。
3.3 非门非门是最简单的逻辑门之一，若输入端为高电平，则输出端为低电平；若输入端为低电平，则输出端为高电平。
非门的符号为“!”或“¬”。
3.4 异或门异或门是比较特殊的逻辑门，当输入端中只有一个为高电平时，输出端为高电平；否则，输出端为低电平。
异或门的符号为“⊕”或“≠”。
4. 集成逻辑门电路的应用集成逻辑门电路可以用于各种数字电路的设计和实现，以下是集成逻辑门电路的一些常见应用场景：4.1 逻辑运算集成逻辑门电路可以实现各种逻辑运算，例如用与门组成加法器、用异或门实现比较器等。
逻辑运算是计算机和数字电路的基础。
4.2 存储器设计存储器是计算机系统中重要的组成部分，集成逻辑门电路可以用于存储器的设计和实现。
常见的存储器包括静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）。
4.3 时序电路设计时序电路是处理与时间有关的数字信号的电路，集成逻辑门电路可以用于时序电路的设计和实现。
时序电路广泛应用于计时器、时钟、触发器等领域。
5. 总结集成逻辑门电路是数字电路中的基本组成单元，通过不同逻辑门的组合，可以实现各种逻辑运算和功能。
第3章逻辑门电路3.1 概述逻辑门电路:用以实现基本和常用逻辑运算的电子电路。
简称门电路.用逻辑1和0 分别来表示电子电路中的高、低电平的逻辑赋值方式，称为正逻辑,目前在数字技术中，大都采用正逻辑工作；若用低、高电平来表示，则称为负逻辑。
本课程采用正逻辑。
获得高、低电平的基本方法：利用半导体开关元件的导通、截止（即开、关）两种工作状态.在数字集成电路的发展过程中，同时存在着两种类型器件的发展。
一种是由三极管组成的双极型集成电路,例如晶体管-晶体管逻辑电路（简称TTL电路）及射极耦合逻辑电路（简称ECL电路）.另一种是由MOS管组成的单极型集成电路，例如N-MOS逻辑电路和互补MOS(简称COMS）逻辑电路。
3。
2 分立元件门电路3。
3.1二极管的开关特性3.2.2三极管的开关特性NPN型三极管截止、放大、饱和3种工作状态的特点工作状态截止放大饱和条件i B＝0 0＜i B＜I BS i B＞I BS工作特点偏置情况发射结反偏集电结反偏u BE〈0，u BC〈0发射结正偏集电结反偏u BE>0，u BC〈0发射结正偏集电结正偏u BE〉0，u BC〉集电极电流i C＝0 i C＝βi B i C＝I CSce间电压u CE＝V CC u CE＝V CC－i C R cu CE＝U CES＝0.3Vce间等效电阻很大，相当开关断开可变很小，相当开关闭合3.2。
3二极管门电路1、二极管与门2、二极管或门u A u B u Y D1D20V 0V 0V 5V 5V 0V 5V 5V0V4。
3V4。
3V4.3V截止截止截止导通导通截止导通导通3。
2.4三极管非门3。
2。
5组合逻辑门电路1、与非门电路2、或非门电路3.3 集成逻辑门电路一、TTL与非门1、电路结构(1）抗饱和三极管作用：使三极管工作在浅饱和状态。
因为三极管饱和越深，其工作速度越慢，为了提高工作速度，需要采用抗饱和三极管。
构成:在普通三极管的基极B和集电极C之间并接了一个肖特基二极管(简称SBD）。
路。
简称门电路。
5V一、TTL 与非门图3-1 典型TTL 与非门电路3.2 TTL 集成门电路•数字集成电路中应用最广的为TTL 电路（Transister-Transister-Logic 的缩写）•由若干晶体三极管、二极管和电阻组成，TTL 集成电路有54/74系列 ①输出高电平UOH 和输出低电平UOL 。
•输出高电平U OH：至少有一个输入端接低电平时的输出电平。
•输出低电平U OL：输入全为高电平时的输出电平。
• 电压传输特性的截止区的输出电压UOH=3.6V，饱和区的输出电压UOL=0.3V。
一般产品规定U OH≥2.4V、U OL＜0.4V时即为合格。
二、TTL与非门的特性参数③开门电平U ON 和关门电平U OFF 。
开门电平U ON 是保证输出电平达到额定低电平(0.3V )时，所允许输入高电平的最低值，表示使与非门开通的最小输入电平。
通常U ON =1.4V ，一般产品规定U ON ≤1.8V 。
关门电平U OFF 是保证输出电平为额定高电平(2.7V 左右)时，允许输入低电平的最大值，表示与非门关断所允许的最大输入电平。
通常U OFF ≈1V ，一般产品要求U OFF ≥0.8V 。
5). 扇入系数Ni和扇出系数N O 是指与非门的输入端数目。
扇入系数Ni是指与非门输出端连接同类门的个数。
反扇出系数NO映了与非门的带负载能力。
6）输入短路电流I IS 。
当与非门的一个输入端接地而其余输入端悬空时，流过接地输入端的电流称为输入短路电流。
7）8）平均功耗P 指在空载条件下工作时所消耗的电功率。
三、TTL门电路的改进 74LS系列 性能比较好的门电路应该是工作速度既快，功耗又小的门电路。
因此，通常用功耗和传输延迟时间的乘积(简称功耗—延迟积或pd积)来评价门电路性能的优劣。
74LS系列又称低功耗肖特基系列。
74LS系列是功耗延迟积较小的系列(一般t pd＜5 ns，功耗仅有2 mW) 并得到广泛应用。
第一章绪论一、填空题1、根据集成度的不同，数字集成电路分位以下四类：小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。
2、二进制数是以2为基数的计数体制，十六体制数是以16为基数的计数体制。
3、二进制数只有0和1两个数码，其计数的基数是2，加法运算的进位规则为逢二进一。
4、十进制数转换为二进制数的方法是：整数部分用除2取余法，小数部分用乘2取整法，十进制数23.75对应的二进制数为10111.11。
5、二进制数转换为十进制数的方法是各位加权系数之和，二进制数10110011对应的十进制数为179。
6、用8421BCD码表示十进制时，则每位十进制数可用四位二进制代码表示，其位权值从高位到低位依次为8、4、2、1。
7、十进制数25的二进制数是11001，其对应的8421BCD码是00100101。
8、负数补码和反码的关系式是：补码=反码+1。
9、二进制数+1100101的原码为01100101，反码为01100101，补码为01100101。
-1100101的原码为11100101，反码为10011010，补码为10011011。
10、负数-35的二进制数是-100011，反码是1011100，补码是1011101。
二、判断题1、二进制数有0~9是个数码，进位关系为逢十进一。
（）2、格雷码为无权码，8421BCD码为有权码。
（√）3、一个n位的二进制数，最高位的权值是2^n+1。
（√）4、十进制数证书转换为二进制数的方法是采用“除2取余法”。
（√）5、二进制数转换为十进制数的方法是各位加权系之和。
（√）6、对于二进制数负数，补码和反码相同。
（）7、有时也将模拟电路称为逻辑电路。
（）8、对于二进制数正数，原码、反码和补码都相同。
（√）9、十进制数45的8421BCD码是101101。
（）10、余3BCD码是用3位二进制数表示一位十进制数。
（）三、选择题1、在二进制技术系统中，每个变量的取值为（A）A、0和1B、0~7C、0~10D、0~F2、二进制权值为（B ）A、10的幂B、2的幂C、8的幂D、16的幂3、连续变化的量称为（B ）A、数字量B、模拟量C、二进制量D、16进制量4、十进制数386的8421BCD码为（B）A、0011 0111 0110B、0011 1000 0110C、1000 1000 0110D、0100 1000 01105、在下列数中，不是余3BCD码的是（C ）A、1011B、0111C、0010D、10016、十进制数的权值为（D ）A、2的幂B、8的幂C、16的幂D、10的幂7、负二进制数的补码等于（D ）A、原码B、反码C、原码加1D、反码加18、算术运算的基础是 （ A ）A 、加法运算B 、减法运算C 、乘法运算D 、除法运算9、二进制数-1011的补码是 （ D ）A 、00100B 、00101C 、10100D 、1010110、二进制数最高有效位（MSB ）的含义是 （ A ）A 、最大权值B 、最小权值C 、主要有效位D 、中间权值第二章 逻辑代数基础一、填空题1、逻辑代数中三种最基本的逻辑运算是与运算、或运算、非运算。
第三章集成逻辑门电路一、选择题1、三态门输出高阻状态时,( )就是正确的说法。
A、用电压表测量指针不动B、相当于悬空C、电压不高不低D、测量电阻指针不动2、以下电路中可以实现“线与”功能的有( )。
A、与非门B、三态输出门C、集电极开路门D、漏极开路门3.以下电路中常用于总线应用的有( )。
A、TSL门B、OC门C、漏极开路门D、CMOS与非门4.逻辑表达式Y=AB可以用( )实现。
A、正或门B、正非门C、正与门D、负或门5.TTL电路在正逻辑系统中,以下各种输入中( )相当于输入逻辑“1”。
A、悬空B、通过电阻2、7kΩ接电源C、通过电阻2、7kΩ接地D、通过电阻510Ω接地6.对于TTL与非门闲置输入端的处理,可以( )。
A、接电源B、通过电阻3kΩ接电源C、接地D、与有用输入端并联7.要使TTL与非门工作在转折区,可使输入端对地外接电阻RI( )。
A、＞RONB、＜ROFFC、ROFF＜RI＜ROND、＞ROFF8.三极管作为开关使用时,要提高开关速度,可( )。
A、降低饱与深度B、增加饱与深度C、采用有源泄放回路D、采用抗饱与三极管9.CMOS数字集成电路与TTL数字集成电路相比突出的优点就是( )。
A、微功耗B、高速度C、高抗干扰能力D、电源范围宽10.与CT4000系列相对应的国际通用标准型号为( )。
A、CT74S肖特基系列B、 CT74LS低功耗肖特基系列C、CT74L低功耗系列D、 CT74H高速系列11.电路如图(a),(b)所示,设开关闭合为1、断开为0;灯亮为1、灯灭为0。
F 对开关A、B、C的逻辑函数表达式( )。
F1F 2(a)(b)Ａ.C AB F =1 )(2B A C F +=Ｂ.C AB F =1 )(2B A C F +=Ｃ. C B A F =2 )(2B A C F +=12.某TTL 反相器的主要参数为IIH ＝20μA;IIL ＝1、4ｍA;IOH ＝400μA;水IOL ＝14ｍA,带同样的门数( )。
第3章集成逻辑门电路3-1 如图3-1a）～d）所示4个TTL门电路，A、B端输入的波形如图e）所示，试分别画出F1、F2、F3和F4的波形图。
A1A234a)b)c)d)F1F2F3F4BAe）图3-1 题3-1图解：从图3-1a）～d）可知，11F=，2F A B=+，3F A B=⊕，4F A B= ，输出波形图如图3-2所示。
F1F2F3F4AB图3-2题3-1输出波形图3-2 电路如图3-3a ）所示，输入A 、B 的电压波形如图3-3b ）所示，试画出各个门电路输出端的电压波形。
1A 23b)a)AB图3-3 题3-2图解：从图3-3a ）可知，1F AB =，2F A B =+，3F A B =⊕，输出波形如图3-4所示。
F 1F 2F 3AB图3-4 题3-2输出波形3-3在图3-5a ）所示的正逻辑与门和图b ）所示的正逻辑或门电路中，若改用负逻辑，试列出它们的逻辑真值表，并说明F 和A 、B 之间是什么逻辑关系。
b)a)图3-5 题3-3图解：（1）图3-5a ）负逻辑真值表如表3-1所示。
表3-1 与门负逻辑真值表F 与A 、B 之间相当于正逻辑的“或”操作。
（2）图3-5b ）负逻辑真值表如表3-2所示。
表3-2 或门负逻辑真值表F 与A 、B 之间相当于正逻辑的“与”操作。
3-4试说明能否将与非门、或非门和异或门当做反相器使用？如果可以，各输入端应如何连接？解：与非门、或非门和异或门经过处理以后均可以实现反相器功能。
1）与非门：将多余输入端接至高电平或与另一端并联； 2）或非门：将多余输入端接至低电平或与另一端并联；3） 异或门：将另一个输入端接高电平。
3-5为了实现图3-6所示的各TTL 门电路输出端所示的逻辑关系，请合理地将多余的输入端进行处理。
b)a)AB=A B=+A BC DABC D图3-6 题3-5图解：a ）多余输入端可以悬空，但建议接高电平或与另两个输入端的一端相连；b ）多余输入端接低电平或与另两个输入端的一端相连；c) 未用与门的两个输入端至少一端接低电平，另一端可以悬空、接高电平或接低电平；d ）未用或门的两个输入端悬空或都接高电平。
第2章 逻辑门电路2.1解题指导【例2-1】 试用74LS 系列逻辑门，驱动一只V D =1.5V ，I D =6mA 的发光二极管。
解：74LS 系列与之对应的是T4000系列。
与非门74LS00的I OL 为4mA ，不能驱动I D =6mA 的发光二极管。
集电极开路与非门74LS01的I OL 为6mA ，故可选用74LS01来驱动发光二极管，其电路如图所示。
限流电阻R 为Ω=--=--=k V V V R OL D CC 5.065.05.156【例2-2】 试分析图2-2所示电路的逻辑功能。
解：由模拟开关的功能知：当A =1时，开关接通。
传输门导通时，其导通电阻小于1k Ω，1k Ω与200k Ω电阻分压，输出电平近似为0V 。
而A =0时，开关断开，呈高阻态。
109Ω以上的电阻与200k Ω电阻分压，输出电平近似为V DD 。
故电路实现了非逻辑功能。
【例2-3】 试写出由TTL 门构成的逻辑图如图2-3所示的输出F 。
&≥1F≥1A B图2-3 例2-3门电路解：由TTL 门输入端悬空逻辑上认为是1可写出【例2-4】 试分别写出由TTL 门和CMOS 门构成的如图2-4所示逻辑图的表达式或逻辑值。
B F图2-4 例2-4门电路解：由TTL 门组成上面逻辑门由于10k Ω大于开门电阻R ON ，所以，无论 A 、B 为何值 。
由CMOS 门组成上面逻辑门由于CMOS 无开门电阻和关门电阻之说，所以， 。
2.2 例题补充2-1 一个电路如图2-5所示，其三极管为硅管，β=20，试求：ν1小于何值时，三极管T 截止，ν1大于何值时，三极管T 饱和。
解：设v BE =0V 时，三极管T 截止。
T 截止时，I B =0。
此时10)10(020I --=-v v I =2VT 临界饱和时，v CE =0.7V 。
此时V CC v Iv O+10V VV V 020011DD F ≈+=DDDD 44DD 599F 210101021010V V V V ≈+≈⨯+=A B A F =++⋅=110≡F AB F =mAI 0465.010207.010BS =⨯-=mAv I I 0465.010)10(7.027.0I BS B =----== v I =4.2V上述计算说明v I <2V 时，T 截止；v I >4.2V 时，T 饱和。
