连接器详细知识解说电连接器分类、结构1．连接器常用的分类方法是：1)按外形分：圆形电连接器、矩形电连接器。
圆形电连接器由于自身结构的特点在军事装备上（航空、航天）用量最大。
矩形电连接器由于其结构简单更多的是用于电子设备的印制线路板上。
2)按结构分：按连接方式：螺纹连接、卡口（快速）连接、卡锁连接、推拉式连接、直插式连接等；按接触体端接形式：压接，焊接，绕接；螺钉（帽）固定；按环境保护分：耐环境电连接器和普通电连接器3)按用途分：射频电连接器密封电连接器（玻璃封焊）高温电连接器自动脱落分离电连接器滤波电连接器复合材料电连接器机场电源电连接器印制线路板用电连接器等2．电连接器结构电连接器由固定端电连接器（以下称插座），自由端电连接器（以下称插头）组成。
插座通过其方（圆）盘固定在用电部件上（个别还采用焊接方式），插头一般接电缆，通过连接螺帽实现插头、插座连接。
电连接器由壳体、绝缘体、接触体三大基本单元组成。
壳体——电连接器壳体是指插头插座的外壳、连接螺帽、尾部附件。
外壳作用是保护绝缘体和接触体（插针插孔的通称）等电连接器内部零件不被损伤。
上面的定位键槽保证插头与插座定位。
连接螺帽用于插头座连接和分离。
尾部附件用于保护导线与接触体端接处不受损伤并用于固定电缆。
壳体还具有一定电磁屏蔽作用。
壳体一般采用铝合金加工（机加、冷挤压、压铸）而成。
钢壳体多用于玻璃封焊和耐高温电连接器。
绝缘体——由装插针绝缘体、装插孔绝缘体。
界面封严体、封线体等组成。
用以保持插针插孔在设定位置上，并使各个接触体之间及各接触体与壳体之间相互电气绝缘。
通过绝缘体加界面封严体封线体取得封严措施，来提高电连接器的耐环境性能。
为适应产品的耐高温，低温，阻燃，保证零件几何尺寸稳定可靠。
绝缘体大都采用热固塑料模塑成形。
界面封严体、封线体采用硅橡胶模压等成形。
接触体——插针插孔是接触体总称，分为焊接式、压接式和绕接式等，用来实现电路连接。
插针插孔是电连接器关键元件，它直接影响着电连接器的可靠性。
连接器的基本结构组成分类及发展趋势连接器是一种用于连接电子设备之间的电子元器件，它的基本结构由插针、插孔和插接部件组成。
插针是连接器的公用部分，插入插孔后与之接触实现电信号的传输和电能的传输。
插座是连接器的一种，由多个插孔组成，用来接收插针，实现电子设备之间的连接。
根据其用途和结构的不同，连接器可以分为多种类型。
常见的连接器类型包括端子连接器、封装连接器、板对板连接器、线对板连接器、线对线连接器等。
每种连接器都有不同的特点和适用领域。
-端子连接器是将导线通过压接或焊接的方式连接到连接器的接触片上，可以方便地连接和断开连线。
-封装连接器是将芯片或其他器件封装在连接器内部的一种连接方式。
它可以减小电路板的尺寸，提高集成度。
-板对板连接器是将两个电路板连接在一起的连接器，用于实现电路板之间的信号传递和电能传输。
-线对板连接器是将导线接入到电路板上的连接器，用于实现导线与电路板之间的连接。
-线对线连接器是用于连接导线与导线之间的连接器，用于实现导线之间的连接。
随着科技的不断发展，连接器也在不断进化。
连接器的发展趋势主要体现在以下几个方面：1.小型化：随着电子设备的越来越小型化，连接器也需要变得更加小型化。
迷你连接器和微型连接器的出现，使得连接器可以适应更小尺寸的设备。
2.高速化：随着高速传输技术的发展，连接器也需要具备高速传输的能力。
高速连接器可以实现高速数据传输，满足现代电子设备对数据传输速度的要求。
3.高密度：随着电子设备集成度的不断提高，连接器需要具备更高的连接密度。
高密度连接器可以在有限的空间内实现更多的连接，提升设备的功能和性能。
4.自动化：随着生产工艺的自动化程度的提高，连接器的生产也将趋向于自动化。
自动化生产可以提高生产效率和产品质量，降低生产成本。
5.可靠性：连接器的可靠性是非常重要的，特别是对于一些关键设备。
未来连接器的设计将注重提高连接器的接触可靠性和防水防尘性能，以提高设备的稳定性和可靠性。
连接器的基本结构、性能和分类一、连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。
1．接触件（contacts）是连接器完成电连接功能的核心零件。
一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。
阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。
阳性接触件一般由黄铜、磷青铜制成。
阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。
插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。
2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。
良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。
3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。
4．附件附件分结构附件和安装附件。
结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。
安装附件如螺钉、螺母、螺杆、弹簧圈等。
附件大都有标准件和通用件。
连接器的基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能就连接功能而言，插拔力是重要地机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
连接器型号命名标准连接器型号命名标准用于识别、区分和描述连接器的类型、导线规格、端子材质、安装方式、针脚数、封装形式以及特殊功能等信息。
通过统一的命名标准，可以方便用户在选择和使用连接器时能够快速、准确地识别和选择适合的型号。
一、连接器类型连接器类型是连接器型号中的基本要素，用于描述连接器的外形、结构以及应用领域。
常见的连接器类型包括：1. RJ45型：用于网络通信领域，具有8个针脚，常用于CAT5e 网络连接。
2. SMA型：小型连接器，常用于射频和微波领域的高频信号传输。
3. SMB型：超小型连接器，常用于低频信号传输。
4. N-Type型：用于射频和微波领域的信号传输，具有较高的频率特性。
5. RP-SMA型：具有可拆卸的针脚设计，适用于需要频繁插拔的场合。
6. UHF型：超高频连接器，适用于射频和微波领域的信号传输。
二、导线规格导线规格是连接器型号中的重要组成部分，用于描述连接器所使用的导线的类型、截面积和绝缘层等信息。
导线规格通常以字母和数字组合表示，例如：1. CAT5e：表示使用CAT5e类型的导线。
2. 7-16AWG：表示使用7-16AWG规格的导线，截面积从0.0052英寸2到0.0208英寸2，适用于不同电流和电压要求。
3.RG58U：表示使用RG58U类型的同轴电缆，适用于射频和微波信号传输。
三、端子材质端子材质是连接器中的重要部件之一，用于描述连接器端子的制造材料。
常用的端子材质包括：1. 铜合金：如青铜、黄铜等，具有良好的导电性能和机械强度。
2. 不锈钢：具有较好的耐腐蚀性和机械强度，适用于高湿度和恶劣环境。
3. 磷青铜：具有良好的导电性能和机械强度，适用于插拔次数较多的场合。
四、安装方式安装方式是描述连接器安装固定方式的相关信息，如螺丝固定、焊接等。
在连接器型号中，安装方式通常以字母或数字表示：1.螺丝固定（M）：通过螺丝紧固的方式将连接器固定在印刷电路板或其他设备上。
各类常用接头介绍--广移分公司技术部（射频篇）一、馈线接头（连接器）馈线与设备以及不同类型线缆之间一般采用可拆卸的射频连接器进行连接。
连接器俗称接头。
常见的射频连接器有以下几种：1、DIN型连接器适用的频率范围为0~11GHz，一般用于宏基站射频输出口。
2、N型连接器适用的频率范围为0~11GHz，用于中小功率的具有螺纹连接机构的同轴电缆连接器。
这是室内分布中应用最为广泛的一种连接器，具备良好的力学性能，可以配合大部分的馈线使用。
3、BNC/TNC连接器BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。
这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。
TNC连接器TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。
其适用的频率范围为0~11GHz。
4、SMA连接器适用的频率范围为0~18GHz，是超小型的、适合半硬或者柔软射频同轴电缆的连接，具有尺寸小、性能优越、可靠性高、使用寿命长等特点。
较长应用于AP、设备modem中的小天线中以及主机内部连线。
但是超小型的接头在工程中容易被损坏，适合要求高性能的微波应用场合，如微波设备的内部连接。
5、反型连接器通常是一对连接器：阳连接器采用内螺纹联接，阴连接器采用外螺纹联接，但有些连接器与之相反，即阳连接器采用外螺纹联接，阴连接器采用内螺纹联接，这些都统称为反型连接器。
例如某些WLAN的AP设备的外接天线接口就采用了反型SMA连接器。
二、转接头（转接器）用于连接不同类型接头，常用的有双阴头（用于两根馈线的对接等）、直角转接头（用于施工中避免转弯造成馈线损坏）、7/16转接头（用于基放等设备中DIN接头和N型头的对接）。
部分图解如下：三、馈线平常用到的主要有普通电缆（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏电缆（13/8”，5/4”），8D,1/2”超柔馈线，柔软度高，因此主要用作跳线，个别情况在建筑结构复杂区域过弯，相对信号损耗较高。

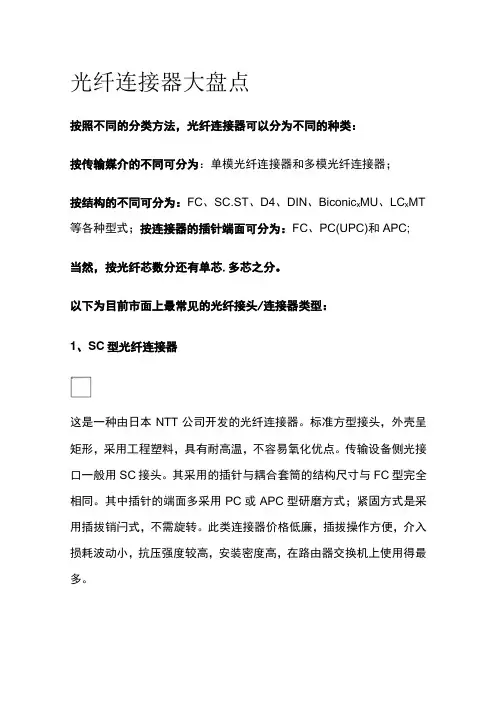

光纤连接器大盘点按照不同的分类方法，光纤连接器可以分为不同的种类：按传输媒介的不同可分为：单模光纤连接器和多模光纤连接器；按结构的不同可分为：FC、SC.ST、D4、DIN、Biconic x MU、LC x MT 等各种型式；按连接器的插针端面可分为：FC、PC(UPC)和APC;当然，按光纤芯数分还有单芯.多芯之分。
以下为目前市面上最常见的光纤接头/连接器类型：1、SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。
标准方型接头，外壳呈矩形，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光接口一般用SC接头。
其采用的插针与耦合套筒的结构尺寸与FC型完全相同。
其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高，在路由器交换机上使用得最多。
2. ST型光纤连接器3. 常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于IOBase-F连接来说，连接器通常是ST类型。
常用于光纤配线架），也有许多光电转化器使用此类接头。
ST和SC接口是光纤连接器的两种类型，对于IOBaSe-F连接来说，连接器通常是ST类型的，对于100BaSe-FX来说，连接器大部分情况下为SC类型的。
ST连接器的芯外露，SC连接器的芯在接头里面。
4. 1.C型连接器1.C型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。
它所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。
这样可以提高光纤配线架中光纤连接器的密度。
目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
4、FC型光纤连接器这种连接器最早是由日本NTT研制。
FC是FerrUleConnector的缩写，金属接头，表明其外部加强方式是采用金属套，一般在ODF侧采用，金属接头的可插拔次数比塑料要多，紧固方式为螺丝扣。
电连接器基础知识一、概述连接器是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。
就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
连接器属于电子元器件机电组件行业，一般成为接插件，广义的接插件包括了连接器、开关、管座等。
二、什么是连接器连接器是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
三为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。
这样一来，无论对于生产还是使用，都带来了诸多不便。
连接器的好处改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
连接器的分类及应用连接器是一种用于连接和传输电子信号或电力信号的设备，广泛应用于各个领域，如电子设备、通信网络、电力系统等。
根据其功能和结构特点，连接器可以分为多种类型，并在不同的应用中发挥着不同的作用。
一、按连接方式分类1. 插头连接器：插头连接器是最常见的一种连接器，通过插入和拔出的方式实现连接。
插头连接器分为直插式和弹簧式两种，直插式插头连接器常用于电子设备的板上连接，而弹簧式插头连接器则常用于通信设备和电源连接等领域。
2. 焊接连接器：焊接连接器是通过焊接方式将连接器与电子设备的电路板连接在一起。
焊接连接器通常分为表面贴装型和插装型两种。
表面贴装型焊接连接器主要用于小型电子设备，而插装型焊接连接器则常用于大型电子设备和电源系统。
3. 螺纹连接器：螺纹连接器是通过螺纹结构实现连接，具有较好的机械强度和防松动性能。
螺纹连接器常用于需要较高可靠性和防水性能的场合，如汽车电子系统、航空航天设备等。
4. 卡扣连接器：卡扣连接器是通过卡扣结构实现连接，具有快速连接和拆卸的特点。
卡扣连接器广泛应用于电脑、手机等消费电子产品以及工业自动化设备中。
二、按电气性能分类1. 信号连接器：信号连接器主要用于传输低电压低电流的信号，如音频信号、视频信号等。
信号连接器通常采用小型化设计，以满足电子设备对连接器的空间要求。
2. 电源连接器：电源连接器用于传输高电压和大电流的电力信号。
电源连接器通常具有较大的插槽和插针，以满足高功率传输的需求。
电源连接器广泛应用于电力系统、工业设备等领域。
3. 数据连接器：数据连接器用于传输数字信号，如计算机之间的数据传输、网络通信等。
数据连接器通常具有较高的传输速率和抗干扰能力，以保证数据传输的可靠性。
4. 光纤连接器：光纤连接器用于光纤通信系统中的光纤连接。
光纤连接器具有低损耗、高传输容量和抗电磁干扰等优点，广泛应用于通信网络、数据中心等领域。
三、按形状和结构分类1. 直插连接器：直插连接器是将连接器直接插入设备的插槽中进行连接。
