加热炉常见故障的判断与处理

加热炉内衬故障及修复措施汇报人：2023-12-31•加热炉内衬故障概述•加热炉内衬常见故障•加热炉内衬故障诊断方法目录•加热炉内衬修复措施•加热炉内衬修复注意事项•加热炉内衬维护建议01加热炉内衬故障概述加热炉内衬故障是指加热炉内衬材料在使用过程中出现的破损、开裂、剥落等现象，导致炉内温度、压力等工艺参数异常，影响正常生产。

常见的加热炉内衬故障包括裂纹、剥落、烧蚀、变形等。

这些故障可能由多种因素引起，如内衬材料质量不佳、工艺操作不当、设备老化等。

故障定义与类型故障类型故障定义内衬材料本身可能存在质量不均匀、夹杂物、气孔等缺陷，导致其在使用过程中易发生开裂、剥落等现象。

内衬材料缺陷加热炉操作过程中，温度、压力等工艺参数控制不当，可能导致内衬材料过热、过压，加速其损坏。

工艺操作不当加热炉长期使用过程中，内衬材料受到高温、氧化等因素的影响，逐渐老化、变脆，容易发生破损。

设备老化故障发生的原因故障对生产的影响生产中断加热炉内衬故障可能导致炉内温度、压力等工艺参数异常，影响产品质量和产量，严重时甚至需要停炉检修，造成生产中断。

安全风险内衬故障可能导致炉内温度、压力失控，引发火灾、爆炸等安全事故，对人员和设备造成严重威胁。

环境污染内衬破损可能导致炉内有害气体泄漏，对环境造成污染。

02加热炉内衬常见故障炉墙裂缝是加热炉内衬常见的一种故障，会导致热量损失和生产中断。

详细描述炉墙裂缝通常是由于炉衬材料老化、温度波动过大或机械应力等原因引起的。

裂缝会导致炉衬的保温性能下降，增加能耗，并可能引发更严重的故障。

炉墙剥落是由于炉衬材料与基体结合力不足或长时间高温作用导致的。

总结词炉墙剥落会影响炉衬的完整性和保温性能，严重时可能导致生产中断。

剥落的原因可能包括材料质量问题、施工工艺不当或长时间高温氧化等。

详细描述炉墙坍塌是一种严重的故障，可能导致生产安全事故。

总结词炉墙坍塌通常是由于炉衬结构强度不足、地基下沉或长时间高温作用导致的。

1. 火焰过长、过短火焰过长是由于雾化蒸汽量小或油量大、通风量小而造成的。

应适当开大雾化蒸汽或关小油门，加大通风量来解决。

火焰过短是由于雾化蒸汽量大或油量小，通风量过大而造成，应适当关小雾化蒸汽或开大油门，降低通风量来解决。

2. 火焰颜色发红或发白火焰发红是由于雾化蒸汽量小，或通风量不够而造成的。

应适当开大雾化蒸汽和调节风量。

火焰发白是由于雾化蒸汽量过大或油量过小、风量过大造成的，应适当关小雾化蒸汽或开大油量，降低风量。

3. 火焰发生回火或缩头缩火是由于雾化蒸汽中带水，油中带水，雾化蒸汽量过大或者油温过低，炉膛温度过低。

油压、汽压过低且波动不稳而造成的。

应加温脱水，提高和稳定油压、汽压。

回火是由于炉膛内有可燃气体存在或者负压挡板开度小，使炉膛成正压。

有时点火时油门开得过猛进入炉内不能燃烧完全也能造成回火。

对于燃料气火嘴回火多，是由于燃料气压力过低或者负压过大而造成，就应调整炉膛负压。

4．炉膛出现正压或负压过大负压过大会造成空气大量漏入炉内，热效率降低。

负压过大容易使炉管氧化爆皮而减少炉管寿命，应及时调整。

出现正压使炉子闷烧，易产生不安全现象，应及时调整使负压值达到标准。

有时由于对流室吹灰效果不好，积灰结垢严重，也可能使炉膛出现正压，应及时加强吹灰措施，减少对流室阻力。

5．炉膛发暗由于炉膛负压偏小或者供风不足火嘴雾化不好而造成，应及时调节，使火嘴燃烧完全，达到炉膛明亮。

6．烟气中氧含量过高强制通风的炉子：烧油1.2 烧燃料气1.15一般在完全燃烧时，氧含量与二氧化碳含量之和应在15～18%之间。

7．烟气中CO含量过高主要是由于火嘴雾化不好，供风量不足所造成。

若炉膛发暗，火焰发红或者烟囱冒黑烟时，烟气中必有CO必须调节，改善雾化条件，达到完全燃烧。

8．炉子负荷变动在保证炉出口温度要求的前提下，炉膛四角的温度要随负荷的变化而缓慢均匀的变化，严禁急剧变化。

炉子降量要根据降量幅度的大小，逐渐调节。

炉子提量要根据提量幅度的大小，调节燃料和空气，负压，以满足提量的要求。

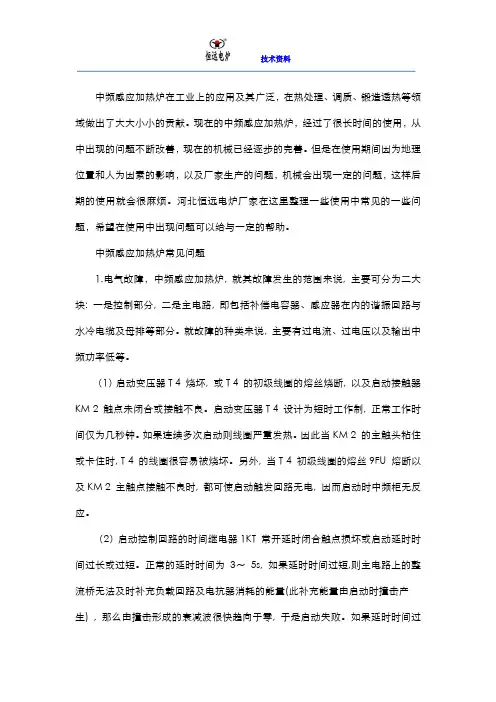

中频感应加热炉在工业上的应用及其广泛，在热处理、调质、锻造透热等领域做出了大大小小的贡献。

现在的中频感应加热炉，经过了很长时间的使用，从中出现的问题不断改善，现在的机械已经逐步的完善。

但是在使用期间因为地理位置和人为因素的影响，以及厂家生产的问题，机械会出现一定的问题，这样后期的使用就会很麻烦。

河北恒远电炉厂家在这里整理一些使用中常见的一些问题，希望在使用中出现问题可以给与一定的帮助。

中频感应加热炉常见问题1.电气故障，中频感应加热炉, 就其故障发生的范围来说, 主要可分为二大块: 一是控制部分, 二是主电路, 即包括补偿电容器、感应器在内的谐振回路与水冷电缆及母排等部分。

就故障的种类来说, 主要有过电流、过电压以及输出中频功率低等。

（1）启动变压器T 4 烧坏, 或T 4 的初级线圈的熔丝烧断, 以及启动接触器KM 2 触点未闭合或接触不良。

启动变压器T 4 设计为短时工作制, 正常工作时间仅为几秒钟。

如果连续多次启动则线圈严重发热。

因此当KM 2 的主触头粘住或卡住时, T 4 的线圈很容易被烧坏。

另外, 当T 4 初级线圈的熔丝9FU 熔断以及KM 2 主触点接触不良时, 都可使启动触发回路无电, 因而启动时中频柜无反应。

（2）启动控制回路的时间继电器1KT 常开延时闭合触点损坏或启动延时时间过长或过短。

正常的延时时间为3～5s, 如果延时时间过短,则主电路上的整流桥无法及时补充负载回路及电抗器消耗的能量(此补充能量由启动时撞击产生) , 那么由撞击形成的衰减波很快趋向于零, 于是启动失败。

如果延时时间过长, 又会使启动电阻严重发热,而且还很可能使主电路的电流增长速度太快, 增长太大, 使换流时间拖得过长, 以至于超越了系统在这一阶段的换流能力, 启动也有可能不成功。

另外, 如时间继电器常开延时闭合触点损坏, 控制极无电压, 则启动晶闸管V T 15 无法导通, 因而启动主回路晶闸管V T 11 因无触发脉冲也不能导通,就不可能有撞击衰减波产生, 也就不可能成功启动。

浅谈加热炉全自动燃烧器常见故障及处理方法在生产运行中全自动燃气燃烧器具有运行平稳、操作方便的特点。

但如果安装、操作和维护不当，也可造成燃烧器故障频出，停炉次数频繁，影响加热炉的正常运行。

一、全自动燃烧器常见的故障及处理方法1.电机不转或运转异常1.1相关故障现象：①风机、油泵不工作，油压表显示无油压。

②热敏继电器动作停运。

1.2原因：①点火前电眼感光，程序自动停止；②热敏继电器跳起后未复位；③接线松动或断落；④交流接触器故障；⑤风机风叶被异物卡住；⑥电机故障；⑦程控器故障。

1.3相应处理：①检查电眼是否装反方向，是否损坏，燃烧室内是否有非正常火焰或光线予以排除；②继电器复位重启；③更新接线；④更换交流接触器；⑤拆卸检查、排除异物；⑥更换电机；⑦检修或更换程控器。

2.点火变压器不放电或产生电火花不良2.1相关现象：①无法正常点火；②电路中保护电器动作或保险烧断。

2.2原因：①电极上附有积碳或其他污物影响正常放电；②电极位置改变；③电极短路，产生过电流使保护电器动作；④点火变压器烧坏；⑤高压线接头脱落或被击穿；⑥程控器故障。

2.3处理：①清除污物；②正确调整至正常位置；③调整电极位置；④更换变压器；⑤重新接线或更换高压线；⑥检修更换程控器。

3.喷嘴不喷油3.1相关现象：①电火花正常而点不着火；②正常燃烧过程中自动熄灭并报警。

3.2原因：①喷嘴阻塞；②电磁阀线圈烧坏；③电磁阀阀芯阻塞或卡死；④火焰检测器故障；⑤程控器故障。

3.3处理：①拆下喷嘴分解清理；②更换线圈；③拆开清洗或更换；④检修或更换电眼；⑤检修或更换程控器。

4.点火、喷油而无法正常点燃或点火成功后又自动熄灭4.1现象：①电火花正常而且喷油但点不着火；②点着火后随即熄灭；③点着火后火焰发生跳动，燃烧不稳定。

4.2原因：①风门过大，吹熄火焰；②火花位置不合适；③油内水分过高无法正常燃烧；④油压过低雾化不良，影响燃烧；⑤喷油嘴磨损或雾化角不合适；⑥火焰检测器故障；⑦程控器故障。

加热炉炉况的分析与判断总结加热炉生产实践知识总结炉况的分析与判断1. 煤气燃烧情况的分析：方法：从炉尾或侧炉门观察火焰，如果火焰长度短而明亮，或看不到明显的火焰，炉内能见度很好，说明空燃比适中，燃烧正常；如果火焰暗红无力，火焰拉向炉尾，炉内的气氛混浊，甚至冒黑烟，火焰在烟道中还在燃烧，说明严重缺乏空气，燃料处于不完全燃烧状态；如果火焰相当明亮，噪声过大，可能是空气过量，但对喷射式烧嘴不能依次而判断；燃烧的正常与否可以通过观察仪表进行分析判断：当燃烧充分完全时，空气与煤气流量的比例大致稳定在一定数值，这一数值因燃料的发热量的不同而不同。

利用氧化锆装置以检测烟气的含氧量：当烟气中的含氧量在0.01-0.03时燃烧正常；含氧量在超过0.03时为过氧燃烧，即供入的空气量过多；当含氧量小于0.01时为氧化锆中毒的反应，说明空气量不足，是欠氧燃烧。

氧化锆的安装位置应适当，取样点应具有代表性。

2. 加热过程中钢坯的温度判断作为一名优秀的加热工应有过硬的目测钢温的本领，观察并区分钢的火色，最好在黑暗处进行观测，以免在其他光源的照射下引起误差。

钢料是否烧透的判断：中间与两端的温度相同时，说明坯料本身的温度已经比较均匀；若端部高于中间的温度，说明坯料没有烧透需继续加热；若端部的温度低于中间温度，说明炉温有所降低，此时要警惕发生粘钢现象。

钢温与炉子的状态有直接的关系，有时料头端部温度过高多是因为炉子两侧墙温度过高造成的，坯料短尺交错排料时，两头受热面积大，加热速度快或炉子的下加热负荷过大，下部热量上流冲刷端部引起的。

钢坯长度方向温度不均，轧制延伸不一致、轧制时不好调整影响产品的质量。

端头温度低轧制时穿带率低，容易产生设备事故影响生产，同时增加燃料和电力消耗。

钢坯加热的下表面温度低或存在严重的水管黑印，轧制时上下延伸不同造成钢的弯曲，同时影响产品的质量。

下加热温度低是下加热供热不足、炉筋水管热损失太大、水管绝热不良、炉门吸入冷风过多或加热时间不足造成的。
