变频空调技术分析变频空调技术分析发表日期：2005-09-07 浏览人数：3662 作者：unknown 来源：网易行业评论2条一.变频空调与普通空调的比较变频空调的优点表1 变频空调与常规空调的比较序号项目常规空调变频空调1 适应负荷的能力不能自动适应负荷变化自动适应负荷的变化2 温控精度开/关控制,温度波动范围达2℃降频控制,温度波动范围1℃3 启动性能启动电流大于额定电流软启动，启动电流很小4 节能性开/关控制，不省电自动以低频维持，省电30%5 低电压运转性能180V以下很难运转低至150V也可正常运转6 制冷、制热速度慢快7 热冷比小于120% 大于140%8 低温制热效果0°C以下效果差-10°C时效果仍好9 化霜性能差准确而快速，只需常规空调一半的时间1 0 除湿性能定时开/关控制，除湿时有冷感低频运转，只除湿不降温，健康除湿1 1 满负荷运转无此功能自动以高频强劲运转1 2 保护功能简单全面1 3 自动控制性能简单真正模糊化、神经网络化变频空调的控制特点1.适应负荷的能力如图1，常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。
而变频空调通过压缩机转速的变化，可以实现制冷量随室外温度的上升而上升，下降而下降，这样就实现了制冷量与房间热负荷的自动匹配，改善了舒适性，也节省了电力。
变频空调调节制冷量的原理如下：一定工况下，制冷量与制冷剂质量流量成正比，即 Q = q . m式中，Q —制冷量q —制冷剂单位质量制冷量m —制冷剂质量流量一定工况下，制冷剂质量流量与压缩机转速成正比例函数关系，即 m = f ( N )式中 f —制冷剂质量流量与压缩机转速的函数关系，不同结构的压缩机此关系式不同N —压缩机转速综合上两式，就可以通过调节压缩机转速实现空调制冷量的调节，这正是直流或交流变频空调变频能量调节的原理。

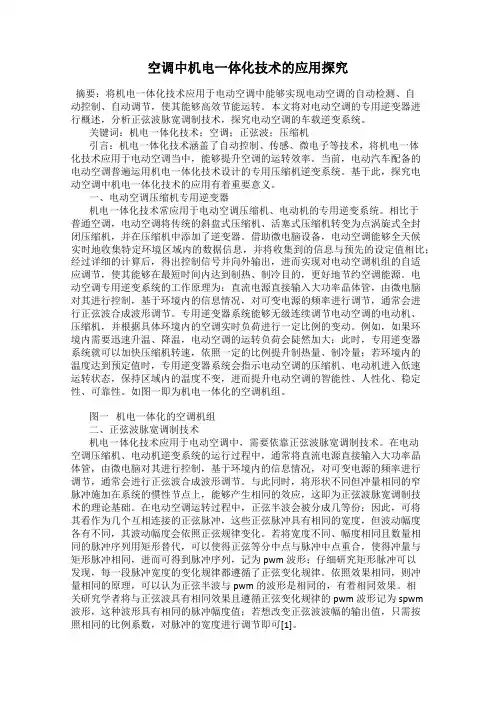

空调中机电一体化技术的应用探究摘要：将机电一体化技术应用于电动空调中能够实现电动空调的自动检测、自动控制、自动调节，使其能够高效节能运转。
本文将对电动空调的专用逆变器进行概述，分析正弦波脉宽调制技术，探究电动空调的车载逆变系统。
关键词：机电一体化技术；空调；正弦波；压缩机引言：机电一体化技术涵盖了自动控制、传感、微电子等技术，将机电一体化技术应用于电动空调当中，能够提升空调的运转效率。
当前，电动汽车配备的电动空调普遍运用机电一体化技术设计的专用压缩机逆变系统。
基于此，探究电动空调中机电一体化技术的应用有着重要意义。
一、电动空调压缩机专用逆变器机电一体化技术常应用于电动空调压缩机、电动机的专用逆变系统。
相比于普通空调，电动空调将传统的斜盘式压缩机、活塞式压缩机转变为点涡旋式全封闭压缩机，并在压缩机中添加了逆变器。
借助微电脑设备，电动空调能够全天候实时地收集特定环境区域内的数据信息，并将收集到的信息与预先的设定值相比；经过详细的计算后，得出控制信号并向外输出，进而实现对电动空调机组的自适应调节，使其能够在最短时间内达到制热、制冷目的，更好地节约空调能源。
电动空调专用逆变系统的工作原理为：直流电源直接输入大功率晶体管，由微电脑对其进行控制，基于环境内的信息情况，对可变电源的频率进行调节，通常会进行正弦波合成波形调节。
专用逆变器系统能够无级连续调节电动空调的电动机、压缩机，并根据具体环境内的空调实时负荷进行一定比例的变动。
例如，如果环境内需要迅速升温、降温，电动空调的运转负荷会陡然加大；此时，专用逆变器系统就可以加快压缩机转速，依照一定的比例提升制热量、制冷量；若环境内的温度达到预定值时，专用逆变器系统会指示电动空调的压缩机、电动机进入低速运转状态，保持区域内的温度不变，进而提升电动空调的智能性、人性化、稳定性、可靠性。
如图一即为机电一体化的空调机组。
图一机电一体化的空调机组二、正弦波脉宽调制技术机电一体化技术应用于电动空调中，需要依靠正弦波脉宽调制技术。
变频空调研究报告一、引言随着社会的发展和人们生活水平的提高，空调已成为人们生活中不可或缺的电器之一。
而变频空调作为一种先进的空调技术，其节能、舒适等优势逐渐受到人们的重视。
本报告将对变频空调进行深入研究，探讨其原理、优势以及市场前景。
二、变频空调的原理变频空调通过调节压缩机的运行频率，实现对室内温度的精确控制。
传统的固定频率空调只能以满负荷运行或停机两种方式工作，造成能耗浪费。
而变频空调通过根据室内温度变化自动调整压缩机的运行频率，实现高效节能。
其工作原理可简述为：室内温度传感器检测到温度过高或过低时，向控制器发送信号，控制器根据信号调整压缩机的运行频率，从而达到室内温度的控制。
三、变频空调的优势1. 节能高效：变频空调通过根据实际需求调整运行频率，避免了频繁启停带来的能耗浪费，相较于固定频率空调节能效果更好。
2. 温度稳定：由于变频空调能够精确控制室内温度，因此室内温度波动较小，提供更加舒适的环境。
3. 降噪静音：变频空调运行时的噪音较小，给人们带来更为宁静的居住环境。
4. 长寿命：由于变频空调运行时压缩机的启停次数较少，因此其寿命相对较长。
5. 环保节能：变频空调采用先进的制冷技术，能够有效减少温室气体的排放，对环境更加友好。
四、变频空调市场前景随着人们对生活品质要求的提高和对能源消耗的关注，变频空调市场前景广阔。
根据市场调研报告显示，变频空调在全球范围内的市场份额不断增长。
在中国市场，随着人们经济收入的增加，对舒适生活的追求也越来越高，变频空调的市场需求持续增长。
同时，政府也出台了一系列的节能政策，鼓励人们使用节能环保的电器设备，变频空调无疑成为人们首选的空调产品。
五、结论变频空调作为一种节能、舒适的空调技术，在现代社会发展中起着重要的作用。
通过对其原理、优势以及市场前景的研究，我们可以看出，变频空调具有明显的节能效果、舒适度高等优势，并且具有广阔的市场前景。
随着技术的进一步发展和人们对节能环保的重视，相信变频空调将在未来得到更广泛的应用。

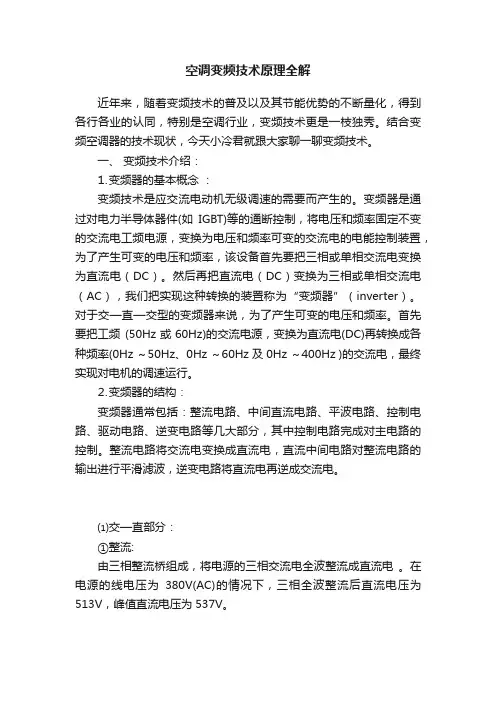

空调变频技术原理全解近年来，随着变频技术的普及以及其节能优势的不断量化，得到各行各业的认同，特别是空调行业，变频技术更是一枝独秀。
结合变频空调器的技术现状，今天小冷君就跟大家聊一聊变频技术。
一、变频技术介绍：⒈变频器的基本概念：变频技术是应交流电动机无级调速的需要而产生的。
变频器是通过对电力半导体器件(如IGBT)等的通断控制，将电压和频率固定不变的交流电工频电源，变换为电压和频率可变的交流电的电能控制装置，为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。
对于交—直—交型的变频器来说，为了产生可变的电压和频率。
首先要把工频(50Hz或60Hz)的交流电源，变换为直流电(DC)再转换成各种频率(0Hz ～50Hz、0Hz ～60Hz 及 0Hz ～400Hz )的交流电，最终实现对电机的调速运行。
⒉变频器的结构：变频器通常包括：整流电路、中间直流电路、平波电路、控制电路、驱动电路、逆变电路等几大部分，其中控制电路完成对主电路的控制。
整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
⑴交—直部分：①整流:由三相整流桥组成，将电源的三相交流电全波整流成直流电。
在电源的线电压为380V(AC)的情况下，三相全波整流后直流电压为513V，峰值直流电压为537V。
②滤波:滤波电路由若干个电容器并联成一组再由两个或两个以上的电容器组串联而成，使直流电压保持平稳。
③限流电阻:减少冲击电流,保护三相整流桥的二极管。
⑵直—交部分：①逆变:电路主要包括逆变模块和驱动电路。
㈠逆变模块与逆变桥：常见的低压变频器通常由IGBT①(逆变管)组成逆变桥,根据驱动电路的驱动信号，把整流所得的直流电再逆变成频率可调的交流电,这是变频器实现变频的具体执行环节,也是变频器的核心部分。

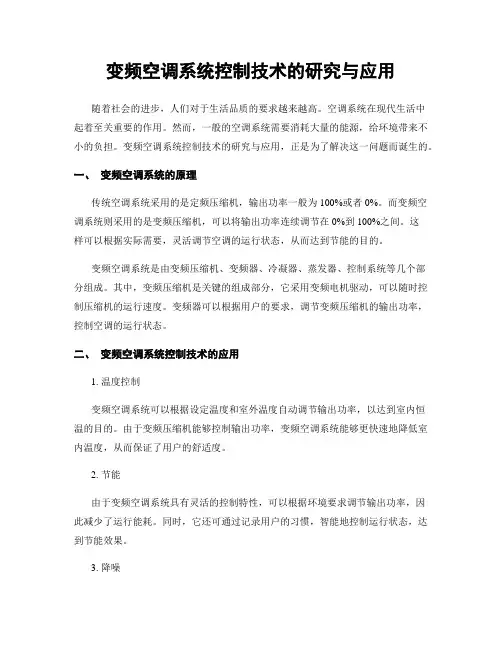

变频空调系统控制技术的研究与应用随着社会的进步，人们对于生活品质的要求越来越高。
空调系统在现代生活中起着至关重要的作用。
然而，一般的空调系统需要消耗大量的能源，给环境带来不小的负担。
变频空调系统控制技术的研究与应用，正是为了解决这一问题而诞生的。
一、变频空调系统的原理传统空调系统采用的是定频压缩机，输出功率一般为100%或者0%。
而变频空调系统则采用的是变频压缩机，可以将输出功率连续调节在0%到100%之间。
这样可以根据实际需要，灵活调节空调的运行状态，从而达到节能的目的。
变频空调系统是由变频压缩机、变频器、冷凝器、蒸发器、控制系统等几个部分组成。
其中，变频压缩机是关键的组成部分，它采用变频电机驱动，可以随时控制压缩机的运行速度。
变频器可以根据用户的要求，调节变频压缩机的输出功率，控制空调的运行状态。
二、变频空调系统控制技术的应用1. 温度控制变频空调系统可以根据设定温度和室外温度自动调节输出功率，以达到室内恒温的目的。
由于变频压缩机能够控制输出功率，变频空调系统能够更快速地降低室内温度，从而保证了用户的舒适度。
2. 节能由于变频空调系统具有灵活的控制特性，可以根据环境要求调节输出功率，因此减少了运行能耗。
同时，它还可通过记录用户的习惯，智能地控制运行状态，达到节能效果。
3. 降噪传统空调系统存在的一个问题就是噪音。
而由于变频空调系统可以根据一定的算法实现智能控制，因此能够有效地降低运行噪音，提高用户的使用体验。
三、变频空调系统控制技术的研究1. 变频器控制算法与传统空调系统相比，变频空调系统控制算法更为复杂。
但是，通过高效的控制算法，可以实现更加精确的压缩机控制，从而提高空调系统的效率和稳定性。
2. 系统可靠性变频空调系统的控制技术虽然具有许多优点，但是也存在着一些问题。
在实际应用中，很多问题就是由于系统的稳定性不够所引起的。
因此，如何提高系统的可靠性，成为了目前研究的重点。
3. 智能控制随着人工智能技术的不断发展，变频空调系统的智能控制也成为了研究的热点。

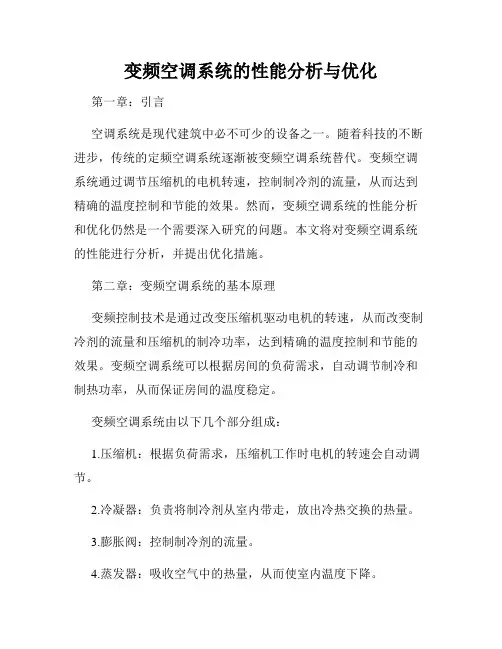

变频空调系统的性能分析与优化第一章：引言空调系统是现代建筑中必不可少的设备之一。
随着科技的不断进步，传统的定频空调系统逐渐被变频空调系统替代。
变频空调系统通过调节压缩机的电机转速，控制制冷剂的流量，从而达到精确的温度控制和节能的效果。
然而，变频空调系统的性能分析和优化仍然是一个需要深入研究的问题。
本文将对变频空调系统的性能进行分析，并提出优化措施。
第二章：变频空调系统的基本原理变频控制技术是通过改变压缩机驱动电机的转速，从而改变制冷剂的流量和压缩机的制冷功率，达到精确的温度控制和节能的效果。
变频空调系统可以根据房间的负荷需求，自动调节制冷和制热功率，从而保证房间的温度稳定。
变频空调系统由以下几个部分组成：1.压缩机：根据负荷需求，压缩机工作时电机的转速会自动调节。
2.冷凝器：负责将制冷剂从室内带走，放出冷热交换的热量。
3.膨胀阀：控制制冷剂的流量。
4.蒸发器：吸收空气中的热量，从而使室内温度下降。
5.控制系统：根据传感器信号，自动调节制冷和制热能力。
第三章：变频空调系统的性能分析变频空调系统的性能分析是评价其优劣的一项重要工作。
在进行性能分析之前，需要了解变频空调系统的几个指标：1.能效比：能效比是变频空调系统的重要性能指标，它表示空调的制冷量和所消耗的电能之比。
能效比越高，意味着空调系统消耗的电能越低，效率越高。
2.制冷量：制冷量是指空调系统在单位时间内所能提供的制冷能力。
3.温度控制精度：温度控制精度表示空调系统达到设定温度值的准确度。
通过对这些指标的研究，可以进行变频空调系统的性能分析。
其中，能效比是评估变频空调系统性能的最重要指标，其次是制冷量和温度控制精度。
第四章：变频空调系统的优化措施1.优化控制算法：通过改进控制算法，尽可能地降低空调系统的耗能。
采用智能控制系统，进行负荷预测和优化控制，可以进一步降低能耗。
2.选择合适的制冷剂：选择低GWP（全球变暖潜在性）的制冷剂，可以减少对环境的损害，并提高能效比。

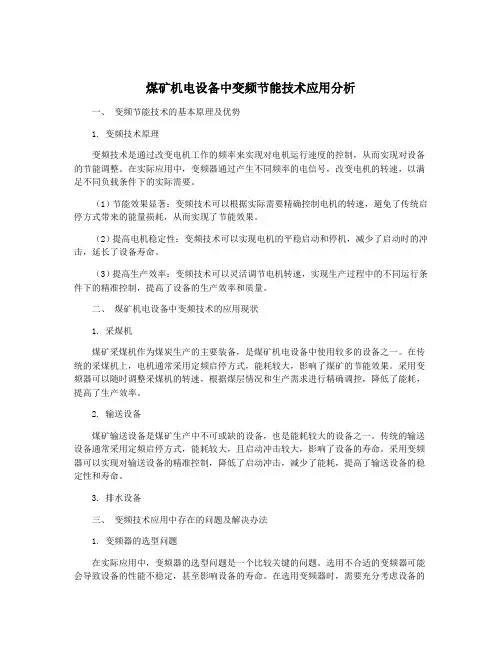

煤矿机电设备中变频节能技术应用分析一、变频节能技术的基本原理及优势1. 变频技术原理变频技术是通过改变电机工作的频率来实现对电机运行速度的控制，从而实现对设备的节能调整。
在实际应用中，变频器通过产生不同频率的电信号，改变电机的转速，以满足不同负载条件下的实际需要。
（1）节能效果显著：变频技术可以根据实际需要精确控制电机的转速，避免了传统启停方式带来的能量损耗，从而实现了节能效果。
（2）提高电机稳定性：变频技术可以实现电机的平稳启动和停机，减少了启动时的冲击，延长了设备寿命。
（3）提高生产效率：变频技术可以灵活调节电机转速，实现生产过程中的不同运行条件下的精准控制，提高了设备的生产效率和质量。
二、煤矿机电设备中变频技术的应用现状1. 采煤机煤矿采煤机作为煤炭生产的主要装备，是煤矿机电设备中使用较多的设备之一。
在传统的采煤机上，电机通常采用定频启停方式，能耗较大，影响了煤矿的节能效果。
采用变频器可以随时调整采煤机的转速，根据煤层情况和生产需求进行精确调控，降低了能耗，提高了生产效率。
2. 输送设备煤矿输送设备是煤矿生产中不可或缺的设备，也是能耗较大的设备之一。
传统的输送设备通常采用定频启停方式，能耗较大，且启动冲击较大，影响了设备的寿命。
采用变频器可以实现对输送设备的精准控制，降低了启动冲击，减少了能耗，提高了输送设备的稳定性和寿命。
3. 排水设备三、变频技术应用中存在的问题及解决办法1. 变频器的选型问题在实际应用中，变频器的选型问题是一个比较关键的问题。
选用不合适的变频器可能会导致设备的性能不稳定，甚至影响设备的寿命。
在选用变频器时，需要充分考虑设备的实际运行情况、负载条件和环境要求，选择合适的变频器型号和参数，以确保设备的稳定运行。
变频器作为电气设备，需要定期进行维护保养工作，以确保设备的正常运行。
在实际应用中，一些企业由于对变频器的维护保养工作不够重视，导致设备的性能下降，甚至出现故障。
需要加强对变频器的维护保养工作，定期进行设备的检查和维护，确保设备的稳定运行。
中央空调的两种变频模式目前市场上的变频空调有两种——直流变频空调与交流变频空调，他们的区别在于使用何种压缩机(交流变频压缩机还是直流变频压缩机)以及因压缩机的不同而带来控制器的变化。
交流变频压缩机本质上仍是三相交流异步电动机，通过定、转子之间磁场的相互作用使转子旋转。
但其特别的设计使得可以在较大范围内通过改变电源的频率和电压来改变电机的转速，因此称之为交流变频。
交流变频压缩机转子采用了交流感应电机转子结构，其工作原理为：定子产生旋转磁场，转子在定子旋转磁场作用下感应电流产生感应磁场，经定子磁场与转子磁场相互作用使转子旋转。
交流变频压缩机旋转的基础是定子与转子的电磁感应，使压缩机旋转的同时也带来了电磁感应噪音与转子损耗等负面作用。
直流变频压缩机转子采用稀土永磁材料制作而成，其工作原理为：定子产生旋转磁场与转子永磁磁场直接作用，实现压缩机运转。
可以通过改变送给电机的直流电压来改变电机的转速，直流变频压缩机不存在定子旋转磁场对转子的电磁感应作用，克服了交流变频压缩机的电磁噪音与转子损耗，具有比交流变频压缩机效率高与噪音低特点，直流变频压缩机效率比交流变频压缩机效率高10%-30%，噪音低5分贝-10分贝。
定频压缩机与变频压缩机能否互换这个问题分开回答是这样的!1.定频压缩机是不可以用在变频的空调上的,原因是定频的压缩机在设计的时候,他的工作电压和电流基本上都在一个固定的范围内,而变频的空调工作的范围很大的,所以如果变频空调用定频压缩机,那压缩机肯定会烧掉!2.变频的压缩机是可以用在定频空调上的,只不过此时的变频压缩机和定频的没什么两样,发挥不出他的特性!以上两点都是指在同等功率的空调上变频和定频压缩机互换!如果功率改变那...变频空调技术分析。
一.变频空调与普通空调的比较变频空调的优点表1变频空调与常规空调的比较序项目常规空调变频空调号1适应负荷的能力不能自动适应负荷变化自动适应负荷的变化2温控精度开/关控制,温度波动范围达2℃降频控制,温度波动范围1℃3启动性能启动电流大于额定电流软启动，启动电流很小4节能性开/关控制，不省电自动以低频维持，省电30%5低电压运转性能180V以下很难运转低至150V也可正常运转6制冷、制热速度慢快7热冷比小于120%大于140%8低温制热效果0°C以下效果差-10°C时效果仍好9化霜性能差准确而快速，只需常规空调一半的时间10除湿性能定时开/关控制，除湿时有冷感低频运转，只除湿不降温，健康除湿11满负荷运转无此功能自动以高频强劲运转12保护功能简单全面13自动控制性能简单真正模糊化、神经网络化变频空调的控制特点1.适应负荷的能力如图1，常规空调的制冷能力随着室外温度的上升而下降，而房间热负荷随室外温度上升而上升，这样，在室外温度较高，本需要空调向房间输出更大冷量时，常规空调往往制冷量不足，影响舒适性；而在室外温度较低时，本需要空调向房间输出较小冷量，常规空调往往制冷量过盛，白白浪费电力。

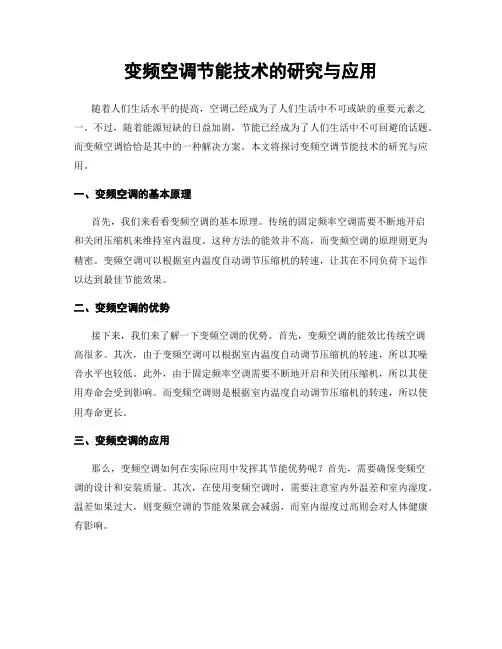

变频空调节能技术的研究与应用随着人们生活水平的提高，空调已经成为了人们生活中不可或缺的重要元素之一。
不过，随着能源短缺的日益加剧，节能已经成为了人们生活中不可回避的话题。
而变频空调恰恰是其中的一种解决方案。
本文将探讨变频空调节能技术的研究与应用。
一、变频空调的基本原理首先，我们来看看变频空调的基本原理。
传统的固定频率空调需要不断地开启和关闭压缩机来维持室内温度。
这种方法的能效并不高，而变频空调的原理则更为精密。
变频空调可以根据室内温度自动调节压缩机的转速，让其在不同负荷下运作以达到最佳节能效果。
二、变频空调的优势接下来，我们来了解一下变频空调的优势。
首先，变频空调的能效比传统空调高很多。
其次，由于变频空调可以根据室内温度自动调节压缩机的转速，所以其噪音水平也较低。
此外，由于固定频率空调需要不断地开启和关闭压缩机，所以其使用寿命会受到影响。
而变频空调则是根据室内温度自动调节压缩机的转速，所以使用寿命更长。
三、变频空调的应用那么，变频空调如何在实际应用中发挥其节能优势呢？首先，需要确保变频空调的设计和安装质量。
其次，在使用变频空调时，需要注意室内外温差和室内湿度。
温差如果过大，则变频空调的节能效果就会减弱，而室内湿度过高则会对人体健康有影响。
不仅如此，变频空调还可以应用于太阳能空调、地源热泵等新型空调系统中，使其更为节能。
在这些系统中，变频空调可以根据太阳能或地热的供应情况自动调整压缩机的转速，实现更为高效的节能效果。
四、我国变频空调的发展最后，我们来看看我国变频空调的发展。
随着我国节能减排的政策不断加压，变频空调在我国市场上逐渐得到了广泛的应用。
据有关机构统计，2019年我国变频空调的销量占空调市场总销量的80%以上，且预计未来还将继续保持高速增长。
不过，同时也应该看到我国变频空调市场的竞争加剧，产品质量参差不齐，价格战和公司之间的“卖家共荣”等问题亟待解决。
总之，变频空调作为一种节能解决方案，已经成为了当代空调技术的重要发展方向。
直流变频多联空调机组先进性分析直流变频多联空调机组是一种先进的空调系统，它通过使用直流变频技术和多台空调机组的联动运行，实现更高效、更节能的空调效果。
本文将从以下几个方面进行先进性分析：能源效率、运行稳定性、控制智能化和环境友好性。
首先，直流变频多联空调机组在能源效率方面表现出色。
传统的空调机组通常只能通过启停和调节阀门的方式来进行温度调节，而直流变频技术可以使空调机组实现无级变频运行，根据室内外温度的变化来调节冷水温度和风量，从而实现室内恒温恒湿效果。
这种能源调节方式避免了传统空调机组频繁启停的能量浪费，降低了能耗，提高了能源利用效率。
其次，直流变频多联空调机组具有良好的运行稳定性。
由于采用了多台空调机组的联动运行，当其中一台机组发生故障时，其他机组可以自动接替故障机组的工作，确保系统的稳定运行，避免了因单台机组故障而影响整个空调系统的问题。
此外，直流变频技术还可以调节机组的运行频率，避免机组长时间处于低负荷运行状态，提高机组的启动效率和运行稳定性。
第三，直流变频多联空调机组具备高度的控制智能化。
通过采用先进的控制系统和传感器，可以实现对室内外温度、湿度等参数的实时监测和控制，根据实际需求调节机组的运行状态。
此外，还可以通过网络远程监控和控制空调系统，实现智能化管理和节能优化。
这种智能化控制系统能够自动分析和调整机组运行参数，使系统更加高效、稳定和可靠。
最后，直流变频多联空调机组还具备较高的环境友好性。
它采用新一代环保制冷剂，降低了对臭氧层的破坏和温室效应的影响。
此外，直流变频技术能够有效降低能耗，在减少二氧化碳等温室气体排放的同时，也减少了对环境的污染和资源的消耗。
综上所述，直流变频多联空调机组通过能源效率的提高、运行稳定性的增强、控制智能化的实现以及环境友好性的提升，展现了其在空调领域的先进性。
随着科技的进步和应用的推广，直流变频多联空调机组有望成为未来空调系统的主流选项。

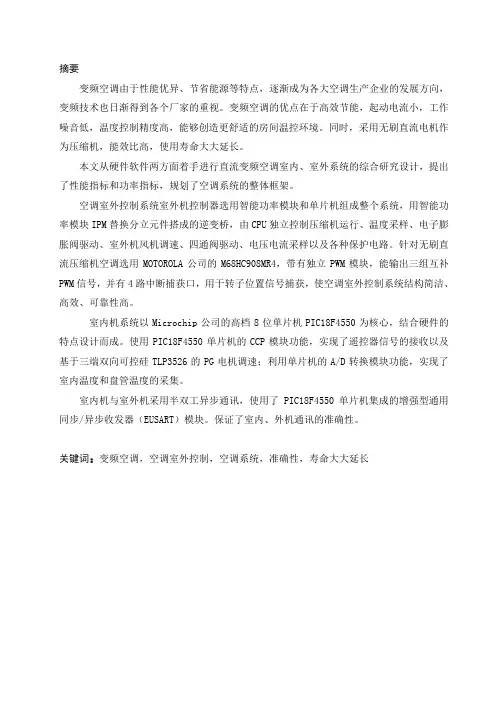

摘要变频空调由于性能优异、节省能源等特点，逐渐成为各大空调生产企业的发展方向，变频技术也日渐得到各个厂家的重视。
变频空调的优点在于高效节能，起动电流小，工作噪音低，温度控制精度高，能够创造更舒适的房间温控环境。
同时，采用无刷直流电机作为压缩机，能效比高，使用寿命大大延长。
本文从硬件软件两方面着手进行直流变频空调室内、室外系统的综合研究设计，提出了性能指标和功率指标，规划了空调系统的整体框架。
空调室外控制系统室外机控制器选用智能功率模块和单片机组成整个系统，用智能功率模块IPM替换分立元件搭成的逆变桥，由CPU独立控制压缩机运行、温度采样、电子膨胀阀驱动、室外机风机调速、四通阀驱动、电压电流采样以及各种保护电路。
针对无刷直流压缩机空调选用MOTOROLA公司的M68HC908MR4，带有独立PWM模块，能输出三组互补PWM信号，并有4路中断捕获口，用于转子位置信号捕获，使空调室外控制系统结构简洁、高效、可靠性高。
室内机系统以Microchip公司的高档8位单片机PIC18F4550为核心，结合硬件的特点设计而成。
使用PIC18F4550单片机的CCP模块功能，实现了遥控器信号的接收以及基于三端双向可控硅TLP3526的PG电机调速；利用单片机的A/D转换模块功能，实现了室内温度和盘管温度的采集。
室内机与室外机采用半双工异步通讯，使用了PIC18F4550单片机集成的增强型通用同步/异步收发器（EUSART）模块。
保证了室内、外机通讯的准确性。
关键词：变频空调，空调室外控制，空调系统，准确性，寿命大大延长目录引言 (1)1 变频空调的组成、原理及其结构图 (2)1.1 变频空调器的组成部分 (2)1.2 变频空调器的工作原理 (2)2 变频空调现状及趋势 (2)2.1变频技术 (2)2.2变频空调技术的起源及其特点 (4)2.3 变频空调基本原理和结构 (5)3 变频空调室内机控制系统 (8)3.1变频空调室内机概述 (8)3.2控制器单元PIC18F4550 (10)3.3室内机系统各单元的实现 (11)3.3.1室内机供电单元 (11)3.3.2红外通讯单元 (11)3.3.4风门电机控制单元 (18)4 变频空调室外机控制系统 (21)4.1空调室外机系统概述 (21)4.2变频控制专用微处理器及功率模块 (23)4.2.1变频控制专用微处理器 (23)4.2.2 智能功率模块 (24)5 总结 (28)附录1 (31)引言近几年，随着人民生活水平的逐步提高，居住条件也越来越宽敞；另一方面，环境保护运动的蓬勃发展，也要求进一步提高制冷和空调系统的利用率。
典型机电一体化产品变频空调的技术分析变频空调是一种基于变频技术的节能空调产品。
其主要特点是根据实际需求调整压缩机的转速，从而达到节能降耗的目的。
下面将对变频空调的原理、技术特点以及优势进行详细分析。
变频空调的原理是通过改变空调压缩机的工作频率来调整制冷量。
传统的固定频率空调在使用过程中只有高速和停机的两种状态，无法根据实际需要进行调整。
而变频空调则可以根据室内温度和用户需求动态调节压缩机的转速，使其运行在最佳状态。
变频空调的技术特点主要包括以下几个方面：1.高效节能：变频空调可以根据室内温度和用户需求动态调整制冷量，避免了传统空调由于固定频率而导致的能耗浪费。
相比固定频率空调，变频空调的节能效果更加显著，可以节约30%以上的能源消耗。
2.精确控制：变频空调可以根据室内温度的变化精确调节制冷量，使室内温度保持在设定的舒适范围内。
同时，变频空调还可以在不同工况下调节制冷量，如在人员密集、室外温度较高的情况下可以增加制冷量，保证室内温度的稳定。
3.低噪音：由于变频空调在运行过程中可以根据需要自动调整转速，使其工作在较低的工作频率范围内，从而减小了噪音产生的可能性。
相比固定频率空调，变频空调的噪音水平更低，可以提供更加安静舒适的使用环境。
4.长寿命：变频空调在运行过程中转速变化较小，减少了机械件的磨损，从而延长了空调的使用寿命。
此外，由于变频空调不需要频繁启停，也减少了机械件的损坏风险。
5.环保节能：变频空调采用高效的压缩机和控制技术，降低了能源消耗，减少了对环境的污染。
同时，由于运行稳定且制冷量可调的特点，变频空调可以减少氟利昂的使用，减少对臭氧层的破坏。
综上所述，变频空调作为一种典型的机电一体化产品具有高效节能、精确控制、低噪音、长寿命和环保节能等技术特点。
通过对压缩机工作频率的动态调节，使变频空调能够根据实际需求提供恰当的制冷量，从而达到节能降耗的目的。
变频空调的技术优势使其成为目前市场上较为主流的空调产品之一。
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统：变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电，然后通过整流器进行滤波去除杂波，最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统：变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行，实时监测室内温度、压力等参数，并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统：压缩机是变频空调的核心部件，通过压缩制冷剂将室内热量排出，从而实现室内温度的降低。
驱动系统由变频器和电机组成，其中变频器可以调节电机的运转频率，从而控制压缩机的制冷能力。
4.制冷系统：制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气，吸收热量并蒸发，然后被压缩机吸入，通过冷凝器排出热量，从而实现制冷效果。
节流装置控制制冷剂的流量，使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理，包括供冷工作原理和供热工作原理。
1.供冷工作原理：当室内温度高于设定的目标温度时，温度传感器会感应到室内温度的变化，并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算，判断当前制冷需求，并控制变频器调节压缩机的运转频率，以满足室内制冷需求。
2.供热工作原理：当室内温度低于设定的目标温度时，微电脑控制器会判断当前需要供热，并控制变频器调节压缩机的运转频率，以满足室内制热需求。
此时，制冷循环反转，将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节，具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率，有效地减少了能量的浪费，提高了空调的节能性能。
在维修变频空调时，首先需要对空调电路进行检查，包括各部件的电路连接是否正常，电源系统是否供电，控制系统是否工作等。
变频空调技术浅谈变频技术是一种把固定频率的交流电变成不同频率的交流电的转换技术。
他可以把交流电变成直流后再逆变成不同频率的交流电，也可以把直流电变成交流电后再变成直流电。
总之这一切都是只有频率的变化，而没有电能的变化。
随着微电子学、电力电子技术、计算机技术和自动化控制理论的不断发展，变频技术已进入一个崭新的时代，其应用也越来越普遍，变频器由主回路、控制回路和保护回路构成。
整流器把工频交流电通过大功率二极管三相桥式整流变成直流部分即为整流器。
整流器的主要工作元件除了使用大功率二极管外，还可以用晶闸管构成可控整流器。
平波电路经整流后的直流电压和电流的脉动幅度较大，经过平波电路处理可很好抑制电流脉动，使用大容量的电容器能较好的抑制电压波动。
把整流之后的直流电压再变为交流电压的部分即为逆变器。
逆变器主要包括以下功能根据一定的规律始终对运行信息进行监测和比较以确定控制关系；二是将平波电路处理后的直流电压、电流逆变成电压、频率均按特定要求变化的交流电压、电流。
文章配图不作参考（1）构成：对频率、电压谐调控制的运算电路，主回路的电压/电流检测回路，驱动回路，电动机的速度检测回路，变频器和电动机的保护回路。
（2）运算回路：将检测回路中的电流、电压信号同反馈的速度信号、转矩信号进行比较并运算，决定逆变器的输出电压与频率。
（3）电压/电流检测回路：检测出主回路的一些主要电压值和电流值，这种检测要通过一定种类的传感器来实现。
（4）驱动回路：将运算回路输出的控制信号放大，控制主回路主开关元件按照特定规律导通与关断。
（5）速度检测回路：速度检测器检测出转速信号并输入给运算电路，经比较及运算后，再由运算回路输出转速指令。
（6）保护回路：对主电路进行安全监测，进行过压、过流、过载的保护，保证变频器和异步电动机安全运行。
变频保护1.当负载发生短路时，流过变频器元件的电流超过允许值，瞬时过电流保护环节将切断电源，瞬间停止变频器工作；当变频器电流出现异常时，也切断电源，停止运行操作。
变频器在机电一体化中的应用分析摘要：科学技术的发展，不仅有效提高了技术水平，也加强了各项技术的融合，在已有技术的基础上将多种技术有机融合，从而发展出新的技术。
“机电一体化”就是这样多种技术结合的新形势，其包含了机械、电子、信息等方面的相关技术。
现如今，其应用越来越广泛，主要有以下三大优势：节约能源、节约资源、节约人工成本，在系统或者产品的应用中，可以让这些系统或产品的功能性得到更好的发挥。
要想机电一体化发挥其优势，就要求在机械系统的设计环节，选择与其电气参数相匹配的机械系统参数，在控制系统的设计环节，根据机械系统的固有结构参数来选择和确定电气参数，将各项技术结合，协调它们之间的关系，确保机电一体化发挥出其三大优势。
关键词：机电一体化；伺服驱动技术；变频器；空调引言：近年来，随着科学技术的发展，机电一体化的应用越来越广泛，其好处显而易见，变频器的应用让机电一体化设备以及生产可以更好的发挥节能、智能化的优势，本文以变频空调为例，探讨变频器在机电一体化设备（空调）中的应用，分析其工作原理以及优点。
1变频器的发展趋势变频器作为一种电力设备，主要是用来控制交流电动机，其工作原理是根据变频技术与微电子技术的工作原理，通过改变电机工作电源频率的方式实现的。
目前，变频器的组成部分主要有以下几个单元：整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
在其组装时，一般都会有IGBT模块，这一模块也是其核心区域，有效实现其工作效能，发挥其对于电源的调节功能，为电机提供合适的电源电压和频率，以此保证电机的运行速度，并在一定程度上节约电力成本，变压器不仅可以节能，还可以通过调节供电电压保证其正常运转，防止电源出现过流、过压、过载等危险情况。
变频器的优点越来越明显，在电器一体化程度逐步加深的今天更得到大规模应用。
2变频调速的优点2.1电机可进行“软启动”电机在启动时可以分为硬启动和软启动，硬启动存在一定的缺陷，主要会对设备、管路造成损害，时间一长会造成损坏，缩减设备、管路的使用时间，增加成本。
变频空调技术方案研究（模版）第一篇：变频空调技术方案研究（模版）变频空调技术方案研究一、变频空调发展历史变频空调是20世纪80年代诞生于日本，其开发的本意就是以节能高效为目的。
经过随后十几年的发展和技术升级，变频空调已经在日本得到普及，2000年日本空调变频的占比已经到达95%，欧美市场达到85%。
从变频技术的发展过程来看，变频空调的发展经历了两个阶段：交流变频和直流变频。
二、交流变频与直流变频1）交流变频交流变频技术是将市用220V交流电经过整流成为直流电，然后再逆变成频率可变的三相交流电，通入交流变频压缩机的定子线圈，在压缩机内形成旋转磁场，转子感应出感应电动势，进而产生感应电流，转子金属导体中的感应电流又会产生感应磁场，这个磁场与定子线圈产生的旋转磁场相互作用，从而使电动机的转子随着定子的旋转磁场转动起来。
转子旋转转速与定子旋转磁场转速要小，属于异步控制。
交流变频使用的压缩机是三相交流压缩机，与普通定频空调压缩机相比只是增加了频率可调的设计，原理上没有太大变化。
三相定频压缩机跟交流变频压缩机电机上无任何差别，区别只在控制的方式，交流变频较定频的优点在于启动、噪音、效率、温度控制精度、效率等方面。
2）直流变频直流变频技术是将市用220V交流电经过整流成为直流电，然后将直流分为三相输入直流变频压缩机定子线圈，形成随着转子位置变化而变化的定子磁场，与转子永磁体的磁场相互作用，同步控制转子运行。
直流变频压缩机与交流变频压缩机主要区别在于转子由线圈变成了永磁体，效率比交流变频压缩机高10%-30%，噪音低5-10分贝。
直流变频技术的发展根据对直流压缩机电机驱动方式的不同分为两个阶段：120度方波驱动和180度正弦波驱动。
两种直流变频压缩机驱动技术，使用的压缩机是一样的，只不过给压缩机提供的工作电压的波形不同。
前者，压缩机电机绕组只有2/3的时间得到了利用，另外1/3的时间是不做功的；而后者，压缩机电机绕组利用率明显提高，因此这种驱动方式下电机效率得到很明显的提升，且压缩机运行也更加平稳，噪音和震动都会有不同程度的降低，但控制算法比120方波驱动方式复杂很多。
