钻孔、铰孔、攻螺纹(钻孔循环指令)

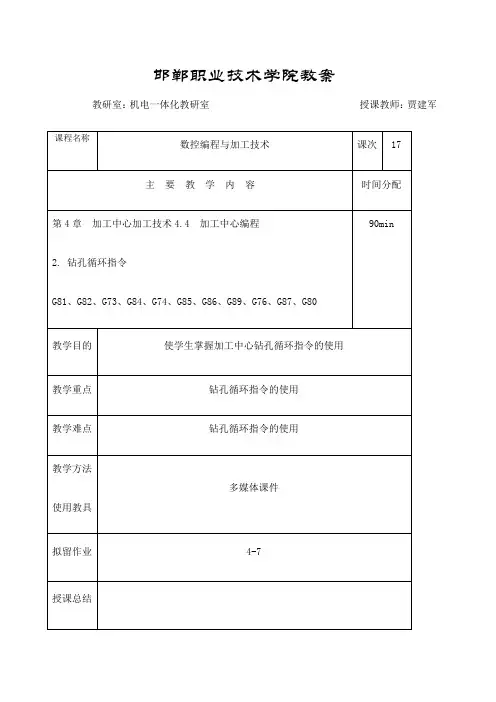

邯郸职业技术学院教案教研室：机电一体化教研室授课教师：贾建军邯郸职业技术学院讲稿教研室：机电一体化教研室授课教师：贾建军第17次课第4章加工中心加工技术4.4 加工中心编程2. 钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

（一）孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成，如图5-33所示。

1)A→B刀具快速定位到孔加工循环起始点B(X，Y)；2)B→R刀具沿Z方向快速运动到参考平面R；3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4)E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5)E→R刀具快速退回到参考平面R；6)R→B刀具快速退回到初始平面B。

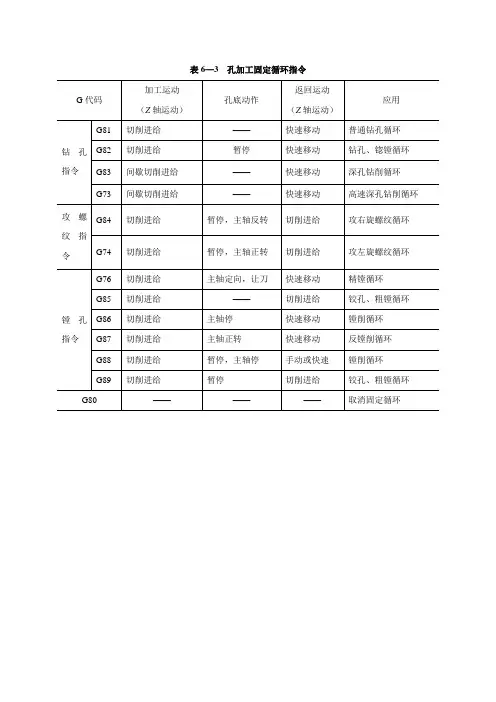

（二）孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G △△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。

二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。

二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

FANUC系统（加工中心）的11种孔加工固定循环指令针对fanuc系统加工中心常用的孔加工固定循环指令的整理，当然我们在日常的操作中最常用的也就那么几个，大家可以根据自己的个人习惯辨析加以记忆。

FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

注（一般在孔循环指令前要加G99或者G98，其中G99是指刀具完成一个指令的孔循环命令或一个动作后，刀具返回至R面，G98为刀具退回至下面点的位置，即安全点位置。

系统默认情况下为G98）1)钻孔循环指令G81 （主要应用在点孔，打中心孔，以及孔口倒角，或者是铰孔时）G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82 （此命令仅比G81多一个P字符，实际应用的不算太多，原理上用在忽孔平孔中。

钻孔循环指令的使用 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】邯郸职业技术学院教案教研室：机电一体化教研室授课教师：贾建军邯郸职业技术学院讲稿教研室：机电一体化教研室授课教师：贾建军第17次课第4章加工中心加工技术4.4加工中心编程2.钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

（一）孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时，XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成，如图5-33所示。

1)A→B刀具快速定位到孔加工循环起始点B(X，Y)；2)B→R刀具沿Z方向快速运动到参考平面R；3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4)E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5)E→R刀具快速退回到参考平面R；6)R→B刀具快速退回到初始平面B。

（二）孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81G△△X__Y__Z__R__F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

邯郸职业技术学院教案教研室:机电一体化教研室授课教师:贾建军邯郸职业技术学院讲稿教研室:机电一体化教研室授课教师:贾建军第17次课第4章加工中心加工技术4、4 加工中心编程2、钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能,只用一个指令,便可完成某种孔加工(如钻、攻、镗)的整个过程。

(一)孔加工循环的动作孔加工循环指令为模态指令,一旦某个孔加工循环指令有效,在接着所有的位置均采用该孔加工循环指令进行孔加工,直到用G80取消孔加工循环为止。

在孔加工循环指令有效时, XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成,如图5-33所示。

1)A→B刀具快速定位到孔加工循环起始点B(X,Y);2)B→R刀具沿Z方向快速运动到参考平面R;3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等);4)E点,孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等);5)E→R刀具快速退回到参考平面R;6)R→B刀具快速退回到初始平面B。

(二)孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令,下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为:G81 G△△X__ Y__ Z__ R__ F__X,Y为孔的位置、Z为孔的深度,F为进给速度(mm/min),R为参考平面的高度。

G△△可以就是G98与G99,G98与G99两个模态指令控制孔加工循环结束后刀具就是返回初始平面还就是参考平面;G98返回初始平面,为缺省方式;G99返回参考平面。

编程时可以采用绝对坐标G90与相对坐标G91编程,建议尽量采用绝对坐标编程。

其动作过程如下(1)钻头快速定位到孔加工循环起始点B(X,Y);(2)钻头沿Z方向快速运动到参考平面R;(3)钻孔加工;(4)钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

FANUC系统的11种孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△ X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。

钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。

二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。

二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

FANUC系统〔加工中心〕的11种孔加工固定循环指令〞FANUC系统共有11种孔加工固定循环指令，下面对其中的局部指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△ X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度〔mm/min〕，R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环完毕后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下〔1〕钻头快速定位到孔加工循环起始点B(X，Y)；〔2〕钻头沿Z方向快速运动到参考平面R；〔3〕钻孔加工；〔4〕钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03; 启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环完毕返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10; 在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△ X__ Y__ Z__ R__ P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。

邯郸职业技术学院教案教研室：机电一体化教研室授课教师：贾建军第4章加工中心加工技术4.4加工中心编程2.钻孔循环指令G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

（一）孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时，XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成，如图5-33所示。

1)A→B刀具快速定位到孔加工循环起始点B(X，Y)；2)B→R刀具沿Z方向快速运动到参考平面R；3)R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4)E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5)E→R刀具快速退回到参考平面R；6)R→B刀具快速退回到初始平面B。

（二）孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1)钻孔循环指令G81G81钻孔加工循环指令格式为：G81G△△X__Y__Z__R__F__X，G△△可以是G98面；G98（1（2（3（45mm，N18G00Z30N20M302)钻孔循环指令G82G82钻孔加工循环指令格式为：G82G△△X__Y__Z__R__P__F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。

该指令在孔底加进给暂停动作，即当钻头加工到孔底位置时，刀具不作进给运动，并保持旋转状态，使孔底更光滑。

G82一般用于扩孔和沉头孔加工。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头在孔底暂停进给；（5）钻头快速退回到参考平面R或快速退回到初始平面B。

课题5：钻孔、铰孔、攻螺纹（钻孔循环指令）
编程、仿真、操作任务书
一、设备及软件清单：
电脑（安装南京宇航数控仿真系统）、数控铣床、刀具、量具、其他辅助工具。

二、实习任务
任务一、学习相关指令，完成图示零件的加工。

如图所示零件的外轮廓加工，深度为10mm。

活动1：指令学习
孔加工的过程，一般都由以下五个动作组成：
钻孔循环指令G81指令格式：
K_ R_ F_ Z_Y _ X_ G 81 99
98
G G 80G
活动2：程序编制 程序：
活动3：仿真、加工
任务二、完成图示零件的编程加工。

（供有学有余力和有兴趣的同学在任务一完成的基础上选做）
三、课堂评价表
姓名：班级：组别：组员：
四、课外练习
程序：。

G△△FANUC 系统（加工中心）的 11种孔加工固定循环指令FANUC 系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1）钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G △△__ Y__ Z__ R__ F__X ，Y 为孔的位置、Z 为孔的深度，F 为进给速度（mm/min ），R 为参考平面的高度。

可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平 面还是参考平面； G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标 G90和相对坐标 G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1） 钻头快速定位到孔加工循环起始点 B （X ，Y ）； （2） 钻头沿Z 方向快速运动到参考平面 R ； （3） 钻孔加工；（4） 钻头快速退回到参考平面 R 或快速退回到初始平面 B 。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a 所示零件，要求用 G81加工所有的孔，其 数控加工程序如下：图a 图bN02 T01 M06;选用T01号刀具（①10钻头）N04 G90 S1000 M03; 启动主轴正转 1000r / minN06 G00 X0. Y0. Z30. M08;N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30; 在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔 N16 G80 ； N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10, 10)位置钻孔，孔的深度为 15mm ，参考平面高度为5mm ，钻孔加工循环结束返回参考平面取消钻孔循环N18 G00 Z30 N20 M302) 钻孔循环指令G82G82钻孔加工循环指令格式为： G82 G △△__ Y__ Z__ R__ P__ F__在指令中P 为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同 G81 o该指令在孔底加进给暂停动作， 即当钻头加工到孔底位置时， 刀具不作进给运动， 并保持旋转状态，使孔底更光滑。

加工中心加工螺纹和打孔循环指令的格式比如G74后面接着的格式，最好包括全部的循环代码的格式G74—回参考点(机床零点)格式：G74 X Z说明：（1）本段中不得出现其他内容。

（2）G74后面出现的的座标将以X、Z依次回零。

（3）使用G74前必须确认机床装配了参考点开关。

（4）也可以进行单轴回零。

很可能是系统不一样。

不同的厂家设定的不一样的，请问你是哪家的？FANUC 0-TD系统G 代码命令代码组及其含义―模态代码‖ 和―一般‖ 代码―形式代码‖ 的功能在它被执行后会继续维持，而―一般代码‖ 仅仅在收到该命令时起作用。

定义移动的代码通常是―模态代码‖，像直线、圆弧和循环代码。

反之，像原点返回代码就叫―一般代码‖。

每一个代码都归属其各自的代码组。

在―模态代码‖里，当前的代码会被加载的同组代码替换。

G代码组别解释G00 01 定位(快速移动)G01 直线切削G02 顺时针切圆弧(CW，顺时钟)G03 逆时针切圆弧(CCW，逆时钟)G04 00 暂停(Dwell)G09 停于精确的位置G20 06 英制输入G21 公制输入G22 04 内部行程限位有效G23 内部行程限位无效G27 00 检查参考点返回G28 参考点返回G29 从参考点返回G30 回到第二参考点G32 01 切螺纹G40 07 取消刀尖半径偏置G41 刀尖半径偏置(左侧)G42 刀尖半径偏置(右侧)G50 00 修改工件坐标；设置主轴最大的RPMG52 设置局部坐标系G53 选择机床坐标系G70 00 精加工循环G71 内外径粗切循环G72 台阶粗切循环G73 成形重复循环G74 Z 向步进钻削G75 X 向切槽G76 切螺纹循环G80 10 取消固定循环G83 钻孔循环G84 攻丝循环G85 正面镗孔循环G87 侧面钻孔循环G88 侧面攻丝循环G89 侧面镗孔循环G90 01 (内外直径)切削循环G92 切螺纹循环G94 (台阶) 切削循环G96 12 恒线速度控制G97 恒线速度控制取消G98 05 每分钟进给率G99 每转进给率代码解释G00 定位1. 格式G00 X_ Z_ 这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。

钻孔循环指令钻孔循环指令：G81、G82、G73、G84、G74、G85、G86、G89、G76、G87、G80采用孔加工固定循环功能，只用一个指令，便可完成某种孔加工(如钻、攻、镗)的整个过程。

一、孔加工循环的动作孔加工循环指令为模态指令，一旦某个孔加工循环指令有效，在接着所有的位置均采用该孔加工循环指令进行孔加工，直到用G80取消孔加工循环为止。

在孔加工循环指令有效时， XY平面内的运动方式为快速运动(G00)。

孔加工循环一般由以下6个动作组成：1、A→B刀具快速定位到孔加工循环起始点B(X，Y)；2、B→R刀具沿Z方向快速运动到参考平面R；3、R→E孔加工过程(如钻孔、镗孔、攻螺纹等)；4、E点，孔底动作(如进给暂停、主轴停止、主轴准停、刀具偏移等)；5、E→R刀具快速退回到参考平面R；6、R→B刀具快速退回到初始平面B。

二、孔加工固定循环指令FANUC系统共有11种孔加工固定循环指令，下面对其中的部分指令加以介绍。

1、钻孔循环指令G81G81钻孔加工循环指令格式为：G81 G△△X__ Y__ Z__ R__ F__X，Y为孔的位置、Z为孔的深度，F为进给速度（mm/min），R为参考平面的高度。

G△△可以是G98和G99，G98和G99两个模态指令控制孔加工循环结束后刀具是返回初始平面还是参考平面；G98返回初始平面，为缺省方式；G99返回参考平面。

编程时可以采用绝对坐标G90和相对坐标G91编程，建议尽量采用绝对坐标编程。

其动作过程如下（1）钻头快速定位到孔加工循环起始点B(X，Y)；（2）钻头沿Z方向快速运动到参考平面R；（3）钻孔加工；（4）钻头快速退回到参考平面R或快速退回到初始平面B。

该指令一般用于加工孔深小于5倍直径的孔。

编程实例：如图a所示零件，要求用G81加工所有的孔，其数控加工程序如下：图a 图bN02 T01 M06; 选用T01号刀具(Φ10钻头)N04 G90 S1000 M03;启动主轴正转1000r／minN06 G00 X0. Y0. Z30. M08;N08 G81 G99 X10. Y10. Z-15. R5 F20; 在(10，10)位置钻孔，孔的深度为15mm，参考平面高度为5mm，钻孔加工循环结束返回参考平面N10 X50; 在(50，10)位置钻孔(G81为模态指令，直到G80取消为止)N12 Y30;在(50,30)位置钻孔N14 X10;在(10,30)位置钻孔N16 G80；取消钻孔循环N18 G00 Z30N20 M302、钻孔循环指令G82G82钻孔加工循环指令格式为：G82 G△△X__Y__Z__ R__P__ F__在指令中P为钻头在孔底的暂停时间，单位为ms(毫秒)，其余各参数的意义同G81。
