网络设备配置与调试》试卷

一、单项选择题1、将多台计算机通过一台交换机组成网，这个网络属于( B )。

A、城域网B、局域网C、家庭网D、广域网2、( C )按顺序包括了OSI模型的各个层次。

A、物理层，数据链路层，网络层，转换层，会话层，表示层和应用层B、物理层，数据链路层，网络层，传输层，系统层，表示层和应用层C、物理层，数据链路层，网络层，传输层，会话层，表示层和应用层D、表示层，数据链路层，网络层，传输层，会话层，物理层和应用层3、关于配置OSPF协议中的STUB区域，以下说法错误的选项是( D )。

A、骨干区域不能配置成STUB区域，虚连接不能穿过STUB区域B、一个区域配置成STUB区域后，其他区域的TYPE3 LSA可以在该区域中传播C、STUB区域中不能存在ASBRD、STUB区域内的所有路由器不是必须配置该属性4、突破网络系统的第一步是( D )。

A、口令破解B、利用TCP/IP协议的攻击C、源路由选择欺骗D、各种形式的信息收集5、TCP/IP协议分为四层，分别为应用层、传输层、网络层和网络接口层。

下面不属于应用层协议的是( C )。

A、SNMPB、TELNETC、UDPD、FTP6、以太网二层交换机在进行数据转发时，根据( D )来决定目的端口。

A、访问控制列表B、STP端口表C、ARP端口表D、MAC端口表7、当路由器接收的IP报文的TTL值等于1时，采取的策略是( C )。

A、丢掉该分组B、将该分组分片C、转发该分组D、以上答案均不对8、0SPF使用IP报文直接封装协议报文，使用的协议号是( D )。

A、23B、170C、520D、 899、配置命令super password [simple|cipher] password里，参数simple表示( B )。

A、加密显示B、明文显示C、不显示D、以上说法都不正确10、从整个Internet的观点出发，有效减少路由表的规模的是( A )。

A、路由聚合B、使用路由过滤策略C、划分VLAND、增加动态路由的更新频率11、为防止操作系统发生意外而不能正常启动，管理员可以在计算机上安装Windows 故障恢复控制台，安装命令为( B )。

《网络设备安装与调试》期考试题专业：班别：姓名：总分：一、选择题。

（本大题共50 分，每小题2分）1.IPv4地址由多少个比特构成？（）A.32B.64C.128D.48cisco路由器上特权模式的提示符是哪个（）A.#B.>C.<D.|#2.如果路由器收到一个目的地址是192.168.1.2的数据包，子网掩码是255.255.255.0，主机所在子网的地址是什么？也就是说，路由器为了将此数据包转发到主机192.168.1.2，会在自已的路由表中寻找哪个网络？（）A.192.168.1.0B.192.31.4.0C.192.168.31.16.0D.192.168.17.03.下面哪个命令可以修改RIP1版本为V2版本（）A.（config）#version 2B.(config_router)#version 2C.(config-router)#version 2D.(config-router)>versoin 24.路由器将以下哪个地址用于缺省路由通告？（）A.255.255.255.255B.0.0.0.0C.255.255.0.0D.1.1.1.15.从接口模式退到全局模式下用什么命令？（）A.ENDB.ip routeC.exit一个VLAN可以看作是一个_______。

A. 冲突域B. 广播域C. 管理域D. 阻塞域6.当一台主机从一个物理网络移到另一个物理网络时，以下说法正确的是_______ 。

A.MAC地址.IP地址都不需改动B.改变它的IP地址和MAC地址C.改变它的IP地址，但不需改动MAC地址D.改变它的MAC地址，但不需改动IP地址7.IP地址190.233.27.13/20所在的网段的网络地址是_______A. 190.0.0.0B. 190.233.16.0C. 190.233.27.0D. 190.233.27.18. 通过console口管理交换机在超级终端里应设为( )A.波特率：9600 数据位：8 停止位：1 奇偶校验：无B.波特率：57600 数据位：8 停止位：1 奇偶校验：有C.波特率：9600 数据位：6 停止位：2 奇偶校验：有D.波特率：57600 数据位：6 停止位：1 奇偶校验：无9.下列可用的MAC地址是：( )A.00-00-F8-00-EC-G7B.00-0C-1E-23-00-2A-01C.00-00-0C-05-1CD.00-D0-F8-00-11-0A10.有一个中学获得了C类网段的一组IP 192.168.1.0/24，要求你划分7个以上的子网，每个子网主机数不得少于25台，请问子网掩码 ( ).A.255.255.255.128B.255.255.255.224C.255.255.255.240D.255.255.240.011.要查看交换机端口加入VLAN的情况，可以通过（）命令来查看.A.show vlanB.show running-configC.show vlan.datD.show interface vlan12.请问您应该在下列哪些模式下创建VLAN？( )A.用户模式B.特权模式C.全局配置模式D.接口配置模式13.在三层交换机和路由器上,启用路由功能的命令是:DA.ip routerB.enable routeC.start ip routeD.ip routing14.各种网络主机设备需要使用具体的线缆连接，下列网络设备间的连接哪些是正确的？( )A.主机-----主机，直连B. 交换机-----路由器，直连C.主机-----路由器，直连D.路由器-----路由器，直连15.IP地址是202.114.18.10，掩码是255.255.255.252，其子网地址是多少? ( )A. 202.114.18.255B. 202.114.18.12C. 202.114.18.11D. 202.114.18.816.IEEE802.1Q VLAN能支持的最大个数为？ ( )A. 256B. 1024C. 2048D. 409417.关闭Rip路由汇总的命令是？( )A. no auto-summaryB. auto-summaryC. no ip routerD. ip router18.交换机端口允许以几种方划归VLAN，一种是access模式，另一种是（）。

XX 有限公司《网络设备安装与调试》2019-2020 学年期末考试试题（1.0 版）制订：审批：2020-1-1 发布2020-1-1 实施《网络设备安装与 调试》 2019-2020 学年期末考试试题班级 姓名 学号 分数ospf、静态路由、ripC、直接路由、ospf、rip 、静态路由D、直接路由、rip 、静态路由、ospf4．190.188.192.100 属于哪类IP 地址?A．A 类B．B 类C．C 类D．D 类E．E 类5．校园网设计中常采用三层结构，S1908 主要应用在哪一层?A ．核心层B ．分布层C ．控制层D．接入层6．如何跟踪RIP 路由更新的过程？A．show ip route B．debug ip rip C．show ip rip D．clear ip route *7.224.0.0.5 代表的是（）地址。

A、主机地址B、网络地址C、组播地址D、广播地址8．IEEE 制定实现STP 使用的是下列哪个标准?A ．IEEE 802.1WB ．IEEE 802.3AD C．IEEE 802.1D D．IEEE 802.1X9．下列哪些属于有类路由选择协议?A．RIPV1 B．OSPF C．RIP V2 D．静态路由10．如何使Star2624 路由器启用IP 路由?A．router(config)#route ip B．router(config)#ip routingC．router#ip routing D．router(config)#ip init 11.网络分层模型由三部分组成，不在这三部分中的是（）A、核心层B、汇聚层C、接入访问层D、网络层12．手工配置IP 路由表需要输入哪个命令？A．Ip route B．Route ip C．Sh ip route D．Sh route13.广域网一般采用网状拓扑构型，该构型的系统可靠性装与 调试》 2019-2020 学年期末考试试题姓名 学号 分数高，但是结构复杂。

网络设备调试员试题1. 以下那个是网络层设备？（C）A. 集线器B. 二层交换机C. 路由器D. 防火墙2. 在ISO的七层模型中负责路由选择的是（C）。

A. 物理层B.数据链路层C. 网络层D. 传输层3. 交换机的主要功能是（AD）。

A.学习B. 监听信道C. 避免冲突D. 转发和过滤4. 下面（B）提示符表示交换机处于特权模式。

A .Switch> B. Switch#C .Switch(config)# C .Switch(config-if)#5. 交换机第一次启动时，只采（A）用方式登录。

A. 通过端Console口连接B. 通过Telnet连接C. 通过Web连接D. 通过SNMP链接6. 下面是路由器带内登录方式的有（ACD）。

A. 通过T elnet登录B. 通过超级终端登录C. 通过Web方式登录D.通过SNMP方式登录7. 下面正确配置路由器远程登录密码的命令是（A）。

A. Router(config)#line VTY 0 4Router(config-line)# loginRouter(config-line)#enable pawssword 100B. Router(config)#enable secret level 15 0 100C. Router(config)# enable secret level 1 0 100D. Router(config)# enable secret level 15 5 1008. 一下对存储转发描述正确的是（B）。

A. 收到数据后不进行任何处理，立即转发。

B. 收到数据帧头后检测到目标MAC地址，立即转发。

C. 收到整个数据后进行CRC校验，确认数据正确性后再转发。

D. 发送延时较小E .发送延时较大9. 下列选项中哪些属于TCP/IP网际层的协议（CDF）。

A .FTP B. 802.1q C. IP D. ICMP E. TCP F. ARP10. 通常以太网交换机在（BC）情况下会对接收到的数据帧进行泛洪处理。

☆☆ 密封线内不 要 答题☆☆姓 名学 号 班 级河南城建学院2010—2011学年第一学期期末考试 《网络设备安装配置与调试》试题（B 卷）供 计算机网络技术 专业 0633081 班使用 2011年1月 题 号 一 二 三 四 总 分 得 分 阅卷人 本套试卷共7页 一、 单项选择题,每题只有一个正确的选项（共50题，每题1分） 1、下内容哪些是路由信息中所不包含的（ ）A 、 源地址B 、 下一跳C 、 目标网络D 、 路由权值 2、下列静态路由配置正确的是（ ） A 、 ip route 129.1.0.0 16 serial 0 B 、 ip route 10.0.0.2 16 129.1.0.0 C 、 ip route 129.1.0.0 16 10.0.0.2 D 、 ip route 129.1.0.0 255.255.0.0 10.0.0.2 3、静态路由的优点不包括:( ) A 、 管理简单 B 、 自动更新路由 C 、 提高网络安全性 D 、 节省带宽4、两台以太网交换机之间使用了两根 5 类双绞线相连，要解决其通信问题，避免产生环路问题，需要启用（ ）技术 A 、 源路由网桥 B 、 生成树C 、 MAC 子层网桥D 、 介质转换网桥5、以下对Cisco IOS 的描述，不正确的是（ ）。

A ．IOS 命令不区分大小写，而且支持命令简写 B ．在IOS 命令行，按Tab 键可补全命令C ．对交换机的配置，可采用单方式，也可采用命令行或Web 界面来配置D ．只有3层交换机才允许用户对其进行配置 6、在OSI 7 层模型中，网络层的功能是（ ） A 、确保数据的传送正确无误 B 、确定数据包如何转发与路由 C 、在信道上传送比特流 D 、纠错与流控7、应用程序PING 发出的是___报文。

（ ） A 、TCP 请求报文。

B 、TCP 应答报文。

C 、ICMP 请求报文。

网络设备调试（中级）技能操作试题
一、交换机初始化设置
1．删除交换机guest的用户名
2．添加一个新的交换机用户名，密码：均为自己的姓名拼音
3．配置交换机主机地址：192.168.0.254
子网掩码：255.255.255.0
网关地址：192.168.0.253
二、局域网配置调试：网关，dns均为空
1．主机A：IP地址为192.168.0.2；子网掩码255.255.255.0；标识：主机A
2．主机B：IP地址为192.168.0.3；子网掩码255.255.255.0；标识：主机B
3．主机C：IP地址为192.168.0.4；子网掩码255.255.255.0；标识：主机C
4．主机D：IP地址为192.168.0.5；子网掩码255.255.255.0；标识：主机D
5．测试主机A，B，C，D的连通性。

三、虚拟局域网配置调试：
1．绑定个端口主机和mac地址的映射。

2．查看当前有无vlan，写出具体情况，并删除
3．添加新的vlan：V1---------主机A，主机B
V2---------主机C，主机D
V3---------主机B，主机C
4．测试主机a和主机c的连通性，主机b和主机c的连通性。

5．删除V3，测试主机b和主机c的连通性。

四、路由设置调试
1．按下图设置路由
2．测试主机a，主机b的连通性
3．显示主机a发送给主机b的ip数据报经过的路径信息
五、网线制作：按T568B标准制作网线。

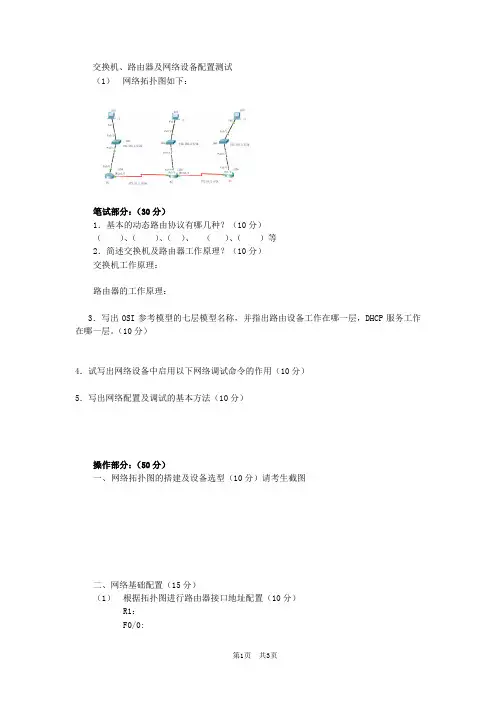

交换机、路由器及网络设备配置测试（1）网络拓扑图如下：笔试部分：（30分）1．基本的动态路由协议有哪几种？（10分）（）、（）、（）、（）、（）等2．简述交换机及路由器工作原理？（10分）交换机工作原理：路由器的工作原理：3．写出OSI参考模型的七层模型名称，并指出路由设备工作在哪一层，DHCP服务工作在哪一层。

（10分）4．试写出网络设备中启用以下网络调试命令的作用（10分）5．写出网络配置及调试的基本方法（10分）操作部分：（50分）一、网络拓扑图的搭建及设备选型（10分）请考生截图二、网络基础配置（15分）（1）根据拓扑图进行路由器接口地址配置（10分）R1：F0/0:S1/0:R2：F0/0:S1/0:S1/1:R3：F0/0:S1/0:（2）终端主机地址配置（5分）pc1IP:掩码：网关：pc2IP:掩码：网关：pc3IP:掩码：网关：二、网络协议配置（15分）路由器R1的ospf as 100协议：路由器R2的ospf as 100 协议：路由器R3的ospf as 100协议：三、测试网络连通性（10分）（1）检查路由器的路由表信息进入R1的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R1#sh ip route ospf (实验环境验证)进入R2的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R2#sh ip route ospf （实验环境验证）进入R3的特权模式，使用命令SH IP ROUTE 查看路由结果截图（5分）R3#sh ip route ospf （实验环境验证）（2）测试主机之间的连通性（5分）Pc1 ping Pc2结果截图Pc2 ping Pc3结果截图C:\>ping 192.168.3.1Pc1 ping Pc3结果截图。

网络设备配置与调试试卷Modified by JACK on the afternoon of December 26, 2020《网络设备配置与调试》试卷一、填空题：（每空2分，共26分）二、1、对于交换机的配置命令，使用__________键可以补全命令，使用“↑”和_______键可以调出刚刚输入的命令2、路由器建立路由表有二种方法：静态路由表和__________。

3、配置交换机时，超级终端的设置中，波特率为__________，奇偶校验为_________。

4、交换机命令行操作模式的有: ______模式、_______模式、______配置模式、_____模式。

5．IP地址的主机部分如果全为1，则表示_________地址，IP地址的主机部分若全为0，则表示_______地址6．在VLAN 中，每个虚拟局域网组成一个_________，如果一个VLAN 跨越多个交换机，则属于同一VLAN 的工作站要通过_________ 互相通信。

（1）A．区域 B. 组播域 C. 冲突域 D. 广播域（2）A．应用服务器 B. 主干(Trunk) 线路 C. 环网 D. 本地交换机三、单选题（每题2分,共28分）1 二层交换机能够识别（）地址A．DNS B．TCP C．网络层D．MAC2、有10台计算机组建成10Mb/s以太网，如分别采用共享式以太网和交换式以太网技术，刚每个站点所获的数据传输速率分别为（）A、10Mb/s和10Mb/sB、10Mb/s和1Mb/sC、1Mb/s和10Mb/sD、1Mb/s和1Mb/s3、在基于Cisco IOS的三层交换机上，下列哪条命令可以将接口从第二层接口变为第三层接口（）A、switchport mode accessB、switchport mode trunkC、no switchportD、switchport4、一般来说交换机工作在______层，路由器工作在______层。

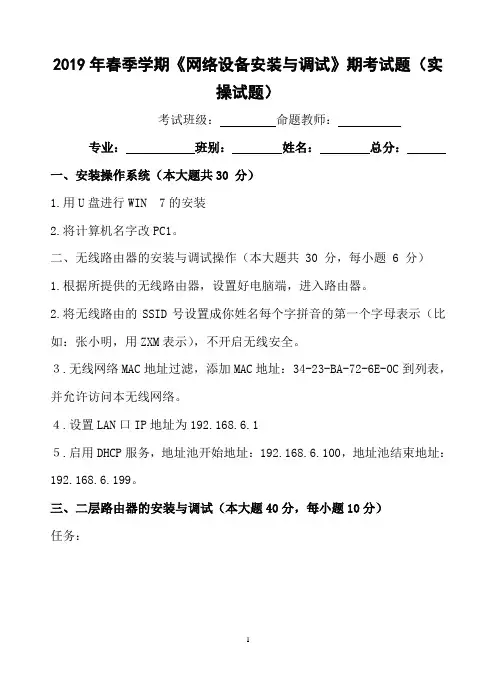

2019年春季学期《网络设备安装与调试》期考试题（实
操试题）
考试班级：命题教师：
专业：班别：姓名：总分：
一、安装操作系统（本大题共30 分）
1.用U盘进行WIN 7的安装
2.将计算机名字改PC1。

二、无线路由器的安装与调试操作（本大题共 30 分，每小题 6 分）
1.根据所提供的无线路由器，设置好电脑端，进入路由器。

2.将无线路由的SSID号设置成你姓名每个字拼音的第一个字母表示（比如：张小明，用ZXM表示），不开启无线安全。

３.无线网络MAC地址过滤，添加MAC地址：34-23-BA-72-6E-0C到列表，并允许访问本无线网络。

４.设置LAN口IP地址为192.168.6.1
５.启用DHCP服务，地址池开始地址：192.168.6.100，地址池结束地址：192.168.6.199。

三、二层路由器的安装与调试（本大题40分，每小题10分）
任务：
根据提供的拓扑图进行网络设备安装与调试：
1.给相应的设备配置好名称；
2.在SwitchA与SwitchB上分别创建VLAN100、VLAN200、VLAN300、VLAN400，其中3-8口在VLAN100、9-12口在VLAN200，13-16口在VLAN300、17-20口在VLAN400，并将PC机接入到相应的端口中；
4.根据所提供的拓扑图搭建好网络；
要求：PC1与PC3能互访，PC1与PC2不能互访，PC2与PC3不能互访。

《网络设备安装与调试》-期末考试试题------------------------------------------作者xxxx------------------------------------------日期xxxxENABLＥ→理带内管理１0。

110.１1 1 。

,另一部分端_默认_＿__ _＿＿_模式。

９. 光纤通常用于远程网络的连接和邮电通信中的长距离主干线路;双绞线常用与中、短距离的数据传输网络和局域网络。

10。

服务器和个人计算机的差别,主要可以从硬件和软件两个方面考察。

二．单项选择题(每题1分，共15分)1、路由器是一种用于网络互连的计算机设备,但作为路由器,并不具备的是（ )A、路由功能Ｂ、多层交换Ｃ、支持两种以上的子网协议 D、具有存储、转发、寻径功能２、能配置 IＰ地址的提示符是( )A、 Roｕter〉B、 Rｏｕtｅｒ#C、 Rｏutｅｒ(coｎfiｇ)＃D、Router(ｃonfｉg-ｉf)＃3 .ciｓcｏ路由器中直接路由、静态路由、ｒip、ospf 按照默认路由优先级从高到低的排序正确的是（)A、直接路由、静态路由、rｉp、ospfB、直接路由、oｓpf、静态路由、ripC、直接路由、osｐf、riｐ、静态路由D、直接路由、rip 、静2 / 10态路由、ospf4. １9０。

188.192.１00属于哪类IP地址?A. A类B. Ｂ类 C．Ｃ类Ｄ. D类 E． E类5．校园网设计中常采用三层结构,Ｓ１90８主要应用在哪一层?A. 核心层B．分布层 C．控制层 D. 接入层6. 如何跟踪RIP路由更新的过程?A． show ｉp ｒoutｅ B. debuｇ ip ｒip C．shｏw ip ｒｉp D. clear ｉp rouｔｅ＊7．２2４.0．０。

５代表的是( ）地址。

A、主机地址B、网络地址C、组播地址D、广播地址8. IEEE制定实现STP使用的是下列哪个标准?A． IEEE 802.1W Ｂ. IEＥE ８02.3AD C. ＩＥEE 80２。
