《网络设备的安装与调试》课程教学大纲课程类别:专业必修课适用专业:计算机网络技术专业授课学时:72学分:3一、课程简介网络设备的安装与调试是计算机网络技术专业的一门核心专业课程。
课程内容包括交换机、路由器的基本配置,交换机上VLAN、VTP、STP、端口聚合、端口安全等配置,VLAN间通信,静态路由及动态路由协议的基本原理及配置,利用NAT、PPP、帧中继实现网络访问控制,网络设备调试与故障排除,网络的测试与验收等内容。
课程以“网络的规划与设计-网络搭建与设备互联-构建交换式局域网-局域网互联配置-网络访问控制-网络的测试与验收”为主线进行讲解,最终完成课程中教学项目的实施。
通过教学项目的实施,学生能够分步完成所有任务,并对项目整体有宏观上的认识,达到教学目标。
每个部分都以“任务描述-任务分析-相关知识-任务实施-任务总结-技术拓展-强化练习”来进行讲解。
另外,课程配了一个综合实训项目,供学生实践训练使用。
二、教学任务该学习领域旨在培养学生熟练掌握中等规模局域网的规划设计、硬件施工、设备调试、系统配置、测试验收、文档编写的工作能力。
通过本课程的学习,要求学生能够根据客户需求,完成网络的规划设计,制定实施方案,能使用必需的工具及资料,实施网络的布线、网络服务的配置、网络设备的调试、网络的测试及安全管理,能分析并解决网络实施过程中出现的问题。
通过该学习领域的学习,培养学生网络设计方面的岗位职业能力,培养学生的实际动手能力,培养学生的自主学习能力,培养学生的分析问题、解决问题的能力,培养学生开拓创新能力,培养学生的自我管理和组织能力,培养学生与人交往和表达能力,培养学生的团队协作、沉着应变、爱岗敬业的精神,使学生养成良好的职业道德。
三、学习本课程达成目标✧专业能力目标:通过本课程的学习,学生应该能够按照网络拓扑进行网络搭建和设备互联,能够进行交换式局域网的配置,能够使用静态路由和动态路由协议进行局域网间的互联,能够进行网络访问控制的配置,能够进行基本的设备调试和故障排除。
网络设备安装与调试(总21页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March实训项目一:VTP的设置及应用错误!未定义书签。
项目二:HSRP的配置及应用错误!未定义书签。
项目三:PIM的配置及应用错误!未定义书签。
项目四:cisco路由器的pap/chap验证 ....................... 错误!未定义书签。
项目五:frame-relay广域网连接配置 ........................... 错误!未定义书签。
项目一:gvrp的设置及应用、错误!未定义书签。
项目二:多台交换机的配置及应用. 错误!未定义书签。
项目三:VRRP的配置及应用错误!未定义书签。
项目五:Frame-Relay点对点广域网接入配置 ............... 错误!未定义书签。
思科实验项目一:VTP的设置及应用一、项目目的:学会vtp对交换机之间vlan的相关设置及概念二、项目设配:思科交换机2950两台,pc两台三、项目拓拓补图:思科2950交换机 A 思科2950交换机B实验配置一、本人工作:配置,测试二、实验中遇到的问题及解决方法:成功项目二:HSRP的配置及应用一:项目目的:了解hsrp的概念,学会冗余热备份路由协议协议,hsrp 做负载均衡二、项目设备:思科路由器2台,交换机1台,双绞线若干三、项目拓补图:S\1:192.168.3.2:192.168.3.1Gw192.168.1.2gw:192.168.1.3四、项目步骤:五、本人工作:跳线,拓扑六、问题及解决方案:项目三:PIM的配置及应用一、项目目的:学会路由器配置pim,可以让测试的两台pc机收到组播信息二、项目设备:思科路由器两台,pc机两台三、 项目拓扑:s0/0ip:192.168.2.1/24s0/0ip:192.168.2.2/24Gw:192.168.1.1255.255.255.0Gw:192.168.3.1四配置过程:五、本人工作:发现问题,解决问题六、问题及解决方案:没有启动静态路由,不可以ping通,发布静态路由项目四:cisco路由器的pap/chap验证一,项目目的:学会ppp封装及pap验证原理和过程二,项目设配:思科路由器两台,pc机两台项目拓扑:s0/1 ip:1.1.1.2/24s0/0 ip:1.1.1.1/24F0/0 ip;192.168.22.1/24f0/0 ip:2555.255.255.02555.255.255.0四,配置步骤:五、本人工作;配置命令、测试一、实验问题及解决:chap、pap验证不明确,通过向同学请教,完成项目五:frame-relay广域网连接配置一、实验目的:配置帧中继实现网络互连;查看帧中继信息。
《网络设备配置与调试》项目三实施报告项目描述:熟悉交换机上VLA N的创建及相关配置,给公司各部门划分相应的VLAN进行广播风暴的隔离控制并进行相关测试。
项目实施拓扑图:项目实施基本要求:(1)正确选择设备并使用线缆连接;(2)正确给各个PC配置相关IP地址及子网掩码等参数;(3)在SW1上配置相关VLAN并把交换机相应的端口添加到看配置结果。
(4)在SW2上配置相关VLAN并把交换机相应的端口添加到看配置结果。
(5)在SW3上配置相关VLAN并把交换机相应的端口添加到看配置结果。
(6)在SW4上进行相关配置,使得不同交换机上的相同部门P Q如销售部PC1和销售部PC3)可以相互访问。
项目拓展要求(选做)如何配置下面网络拓扑图中的两个交换机,使得两个不同VLAN中的VLAN中。
用相关显示命令查VLAN中。
用相关显示命令查VLAN中。
用相关显示命令查PC能相互访问。
Switch>e nSwitch>c onfSwitch>e nSwitch#c onfCon figuri ng from termi nal, memory, or n etwork [term in al]?En ter con figurati on comma nds, one per line. End with CNTL/Z.Switch(c on fig)# inSwitch(co nfig)#VLAN 10Switch(c on fig-vla n)#exitSwitch(c on fig)# inSwitch(c on fig)#i nterface raSwitch(c on fig)#i nterface range fO/5Switch(c on fig-if-ra nge)#swSwitch(c on fig-if-ra nge)#switchport acSwitch(c on fig-if-ra nge)#switchport access vla n 10Switch(c on fig-if-ra nge)#exitSwitch(c on fig)#exitSwitch#%SYS-5-CONFIG_l: Con figured from con sole by con soleSwitch#c onfCon figuri ng from termi nal, memory, or n etwork [term in al]?En ter con figurati on comma nds, one per line. End with CNTL/Z.Switch(c on fig)# inSwitch(c on fig)#i nterface raSwitch(c on fig)#i nterface range f0/5Switch(c on fig-if-ra nge)#swSwitch(c on fig-if-ra nge)#switchport mode ?access Set trunking mode to ACCESS uncon diti on allydyn amic Set trunking mode to dyn amically n egotiate access or trunkmode trunk Set trunking mode to TRUNK uncon diti on allySwitch(c on fig-if-ra nge)#switchport mode% In complete comma nd.Switch(c on fig-if-ra nge)#?cdp Global CDP con figuratio n subcomma nds FO/2 152 166 1 1J > vim 10192 IbS, 12 vlan 20 PC-PTPCDFO/2 PC-PT PCIchannel-group Etherchannel/port bundling configuration channel-protocol Select the channel protocol (LACP, PAgP)description duplex exit mdix mlsInterface specific descriptionConfigure duplex operation.Exit from interface configuration modeSet Media Dependent Interface with Crossover mls interface commandsno shutdown Negate a command or set its defaults Shutdown the selected interfacespanning-tree Spanning Tree Subsystem speed Configure speed operation. storm-control storm configurationswitchport tx-ring-limitSet switching mode characteristics Configure PA level transmit ring limitSwitch(config-if-range)#sw Switch(config-if-range)#switchportaccess mode Set access mode characteristics of the interface Set trunking mode of the interfacenative Set trunking native characteristics when interface is in trunking modenonegotiate Device will not engage in negotiation protocol on this interfaceport-security Security related command priority Set appliance 802.1p priority trunk Set trunking characteristics of the interfacevoice Voice appliance attributesSwitch(config-if-range)#switchport ?access Set access mode characteristics of the interfacemode Set trunking mode of the interfacenative Set trunking native characteristics when interface is intrunking modenonegotiate Device will not engage in negotiation protocol on this interfaceport-security Security related commandpriority trunk voice Set appliance 802.1p prioritySet trunking characteristics of the interface Voice appliance attributesSwitch(config-if-range)#switchport mode? modeSwitch(config-if-range)#exitSwitch(config)#inSwitch(config)#interface f0/5Switch(config-if)#swSwitch(config-if)#switchport modeSwitch(c on fig-if)#switchport mode ?access Set trunking mode to ACCESS uncon diti on allydyn amic Set trunking mode to dyn amically n egotiate access or trunk mode trunk Set trunking mode to TRUNK uncon diti on allySwitch(c on fig-if)#switchport mode trSwitch(c on fig-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on In terface FastEthernetO/5, cha nged state to dow n%LINEPROTO-5-UPDOWN: Line protocol on In terface FastEthernetO/5, cha nged state toupSwitch(c on fig-if)#exit项目实施过程及测试结果:1销售部PC1人事部PC1、销售部PC3研发部PC1、研发部PC2、财务部PC等配置相关IP地址及子网掩码等参数截图动态获取IP蜃数©静态團蛊IP参数IP 地址192.168.1*10子网1S 冯2S5.25S.2S5.0物理旣置卓面艺硏发部PCI物理I适J桌面IP配置IP3剑客论坛汉化■动态鉄取IP参数静态駅置IP蜃颓IP地扯子网摘码默认网关厦于发部PCI物理旣董卓面192.1&8,1,14 255,255,255.0IP配置IP3剑客论坛汉化【P地址子网掩码默认网关IP 配置 IF3剑客论坛汉化C ■:动态荻取IP 参数静态歐蛊IP 参数IP 地址 子网攔码默认网关2、交换机配置信息(show running 结果) 一楼交换机SW1的配置:SW1>e nSW1#show runSW1#show runnin g-c onfigBuildi ng con figurati on...Current configuration : 1276 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msec noservice password-e ncrypti on!host name SW1 in terface FastEthernetO/1 switchportaccess vlan 10 !in terface FastEthernet0/2switchport access vlan 10 !in terface FastEthernetO/3switchport access vlan 10--More--二楼交换机SW2的配置SW1>en物理 桌面 192.168.1.15255.255,255.0 甲财务部PCSW1#show runSW1#show running-configBuilding configuration...Current configuration : 1276 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname SW1 interface FastEthernet0/1 switchport access vlan 10!interface FastEthernet0/2switchport access vlan 10!interface FastEthernet0/3 switchport access vlan 10 ! --More--三楼交换SW3的配置SW1>enSW1#show runSW1#show running-configBuilding configuration...Current configuration : 1276 bytes !version 12.2no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption !hostname SW1 interface FastEthernet0/1switchport access vlan 10!interface FastEthernet0/2switchport access vlan 10!interface FastEthernet0/3switchport access vlan 10!--More--网络中心交换机SW4配置SW1>enSW1#show runSW1#show running-configBuilding configuration...Current configuration : 1276 bytes!version 12.2no service timestamps log datetime msec no service timestamps debug datetime msec no service password-encryption !hostname SW1 interface FastEthernet0/1 switchport access vlan 10 !interface FastEthernet0/2 switchport access vlan 10 !interface FastEthernet0/3switchport access vlan 10 --More--3、相关测试截图销售部PC1 ping销售部PC3结果截图研发部PC1 ping研发部PC2结果截图。
《计算机网络设备配置与调试》课程标准一、课程性质与任务《计算机网络设备配置与调试》是计算机专业的一门专业主干必修课程。
本课程的主要任务是使学生掌握计算机网络组建的基础知识、综合布线、网络设备、网络安全基础、网络规划设计与管理维护知识等。
根据教学目的和要求,其功能在于让学生能根据网络应用的需求正确完成常见网络的网络规划;能独立根据网络综合布线设计的有关规定正确完成常见网络(家庭网、办公网、企业网、园区网等)设计与组建实施;能根据网络应用的需求正确选择网络软件、硬件设备的选型;学生学完本课程后能达到国家劳动和社会保障部制订的计算机高级网络管理员的要求。
同时通过本课程的学习,培养学生的综合职业能力、创新精神和良好的职业道德。
二、课程设计思路本课程采用项目教学,使用学做相间、教学互动的教学方法,以保证学生胜任工作。
课程内容由理论教学、实践教学两大部分组成,建议课程总学时为64学时,其中理论教学16学时,实训48学时,理论和实践教学的比例约为1:2。
本课程是以中等职业学校“计算机网络”专业的学生就业为导向,在行业专家的指导下,对计算机网络管理、企业网络集成和技术支持、办公自动化等专门化方向所涵盖的岗位进行任务与职业能力分析,以实际工作任务为引领,以创新能力培养为主线,将课程知识体系整合为18个技能教学模块,在教学过程中注意体现学生设计和动手能力培养的循序渐进性。
三、课时安排64课时四、课程目标、内容、考核标准五、考核标准六、教学实施建议1.教学建议教学方法应采用项目教学,从现形企事业单位实际需求着手进行理实一体化教学,充分利用投影、多媒体、模拟软件等教学手段。
教学上以实施项目目标为考评机制,重组理论与实践教学内容,要避免进入因完全侧重技能而导致学生只会依葫芦画瓢的误区,使用学做相间、教学互动的教学方法,以保证学生胜任工作。
2.考核评价建议由于本课程是以项目式课程进行教学,每个项目都是一个单独的考核测试,应以实施项目目标为评估机制,重组理论与实践教学内容,采取考、评、鉴结合的测试手段、注重过程性考核,以达到强化学生动手能力,培养学生应用能力的目标。

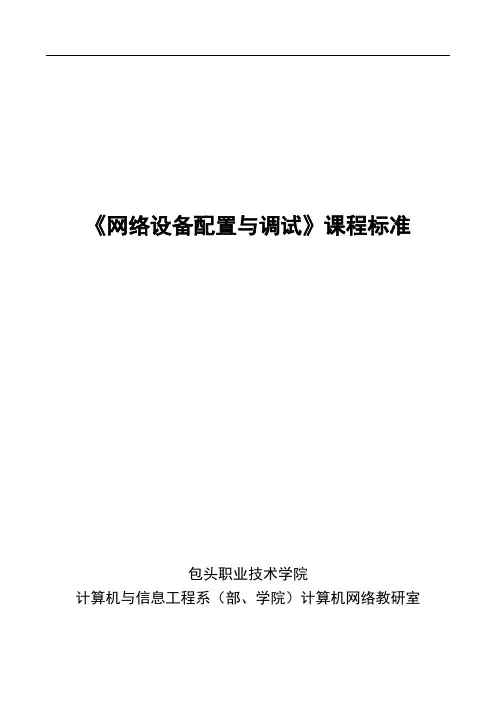

《网络设备配置与调试》课程标准包头职业技术学院计算机与信息工程系(部、学院)计算机网络教研室课程标准是学院依据专业人才培养方案课程设置,对课程培养目标、定位、课程教学内容、学时安排等作出规定的教育指导性文件。
它是编写教材、实施教学与教学评价的依据,是管理和评价课程的基础。
课程标准中教学内容和学时,可根据具体教学需要做适当的调整和补充。
一、课程基本信息本课程是计算机网络技术专业的专业核心课程,课程总学时64学时,配套2周实训,开设学期为第3学期。
本课程是实践操作性较强的课程,通过本课程的学习,学生要求掌握交换机、路由器来保证网络的正常运行,并能熟练利用锐捷、华为等网络设备设计、构建、管理和维护中、小规模网络。
前导课程:计算机应用基础、计算机网络技术与应用、计算机组装与维护后续课程:组建与维护企业网、毕业综合技能训练三、课程教学设计思路本课程按照高职教育课程考核改革的指导思想,在进行《网络设备的配置与调试》课程改革方案的设计、实施中,进行广泛调研,并以“基于工作过程”为主线,邀请行业专家对计算机专业所涵盖的岗位群进行工作任务和职能能力分析,紧紧围绕职业能力素质,分析本课程的能力目标、教学模式等,以此为依据确定本课程的工作任务和课程内容。
根据本课程所涉及到的子网划分、规划设计交换式局域网、交换机路由器的配置、虚拟局域网的创建、访问控制列表的配置等知识内容,结合“计算机网络技术技能大赛”的要求,设计若干个学习情境,实施化教学,使学生掌握网络设备的安装、配置、调试与维护的基础理论知识和实践操作方法,成为能够胜任中小型企业网络组建、维护、管理与应用的高素质技能型人才。
四、课程目标通过一、知识目标(1)掌握OSI参考模型和在物理层上工作的网络互联设备;(2)掌握工作在第二层和第三层上的网络互联设备及每种设备的特性及配置;(3)理解路由表谢意的工作;1(4)掌握如何将一些网络互联设备组合起来解决共同的网络性能问题。
计算机网络中的网络设备与接口配置在计算机网络中,网络设备及其接口配置是实现网络通信的重要环节。
准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。
本文将介绍计算机网络中常见的网络设备和接口配置,以及它们的作用和配置方法。
一、网络设备1. 路由器(Router)路由器是计算机网络中最常见的网络设备之一,在网络层(网络互联层)起到连接不同网络的作用。
路由器通过将数据包转发到目标网络来实现不同网络之间的通信。
在网络规模较大的情况下,需要使用多台路由器互联,形成一个覆盖范围更广的网络。
配置路由器主要包括以下几个方面:(1)IP地址配置:每个路由器都需要配置一个唯一的IP地址,用于在网络层进行数据包转发。
(2)路由配置:根据网络拓扑和路由策略,配置路由表,使得数据包能够正确地被路由器转发到目标网络。
常用的路由协议有OSPF、BGP等。
(3)接口配置:配置路由器的各个接口,包括物理接口和逻辑接口。
对于物理接口,需要设置接口类型、速率、双工模式等参数;对于逻辑接口,需要配置VLAN、子接口等。
2. 交换机(Switch)交换机是计算机网络中用于在数据链路层(数据链路互连层)进行数据包转发的设备。
交换机通过学习源MAC地址和目标MAC地址之间的关联关系,将数据包转发到对应的目标设备。
交换机采用硬件交换方式,具有快速数据传输和广播域隔离的特点。
配置交换机主要包括以下几个方面:(1)VLAN配置:将交换机划分为不同的虚拟局域网(VLAN),实现不同VLAN之间的隔离和通信。
(2)链路聚合(Link Aggregation)配置:将多个物理接口绑定为一个逻辑接口,提高接口带宽和冗余性。
(3)STP配置:配置生成树协议(Spanning Tree Protocol),防止交换机网络中出现环路,确保数据包的无环转发。
(4)QoS配置:配置交换机的服务质量(Quality of Service),实现对不同类型数据包的优先级和带宽管理。
网络设备安装与调试实践指导书本指导书旨在帮助用户正确安装和调试网络设备,以确保设备顺利运行和网络连接稳定。
在进行安装和调试操作之前,请仔细阅读并理解设备的使用说明书或者官方指导手册,并确保已准备好所需的工具和材料。
1. 安装准备工作在安装网络设备之前,首先需要做好准备工作。
请确保以下工作已经完成:- 网络布线已经完成,包括网线、光纤等连接线路已经连接好。
- 电源插座已经准备好,确保设备能够正常供电。
- 确认设备位置已经选定并备好了放置设备的桌子或者架子。
- 准备好所需的工具,例如螺丝刀、网线工具等。
2. 设备安装步骤在进行设备安装之前,请按照以下步骤进行操作:- 拆除设备包装,将设备放置在待安装位置。
- 连接设备到电源插座,确保设备能够正常供电。
- 使用所需的工具,将设备固定在放置位置上,确保设备稳固且不会晃动。
3. 设备联网调试安装设备之后,需要对设备进行联网调试,以确保设备能够正常连接网络。
以下是一些联网调试的步骤:- 确认所使用的网线或者光纤已经连接到设备的对应端口上。
- 打开设备的电源,并等待设备启动完成。
- 使用电脑或者手机等设备连接到设备所提供的网络,并检查网络连接是否正常。
- 如果网络连接不正常,可以尝试重新插拔网线或者光纤,确保连接是否牢固。
4. 网络配置调试在完成设备的联网调试之后,还需要对设备的网络配置进行调试,以确保设备能够正常工作。
以下是一些网络配置调试的步骤:- 进入设备的管理界面,通常可以使用浏览器访问设备的管理地址。
- 根据设备的使用手册或者说明书,进行网络配置的设置,例如IP地址、子网掩码、网关等。
- 在设置网络配置之后,可以进行网络连接测试,以确保设备能够正常连接至网络并能够正常通信。
通过以上安装与调试实践指导书,希望可以帮助用户正确安装和调试网络设备,确保设备能够正常工作并且网络连接稳定。
如有任何问题或者困难,建议及时联系设备厂商或者相关专业人员寻求帮助。
网络设备安装与调试实践指导书5. 安全防护设置在完成网络配置调试后,还需要进行设备的安全防护设置,以保护网络免受恶意攻击或者非法访问。
网络设备的管理和维护概述网络设备的管理和维护是保持网络运行稳定和高效的关键方面。
在现代社会中,网络设备扮演着连接个人、公司和全球互联网的重要角色。
为了确保网络设备的正常运行,网络管理员需要进行有效的管理和维护。
本文将概述网络设备管理和维护的关键原则和最佳实践,旨在帮助网络管理员更好地理解和应用这些概念。
网络设备的管理网络设备的管理涉及多个方面,其中包括设备配置、性能监控、安全管理和设备备份等。
设备配置设备配置是指对网络设备进行正确设置和配置,以满足特定网络要求。
这包括设备的基本设置(如IP地址、子网掩码、网关等),以及高级设置(如路由协议、访问控制列表等)。
正确的设备配置可以确保网络设备之间的正常通信和数据传输。
性能监控性能监控是持续监测和评估网络设备的性能指标,以便及时发现和解决问题。
性能监控可以通过使用网络管理工具和软件来实现,这些工具可以监测带宽利用率、设备负载、传输延迟等关键指标。
通过及时监测和分析这些指标,网络管理员可以提前预测并解决潜在的性能问题。
安全管理对网络设备进行安全管理是至关重要的,以确保网络的可靠性和保护网络设备免受潜在的威胁。
安全管理包括设备的访问控制、用户认证、防火墙配置和漏洞管理等。
网络管理员需要定期更新设备的固件和软件,以修复已知的安全漏洞,并制定适当的安全策略和措施来应对新的威胁。
设备备份设备备份是为了在设备损坏、故障或意外事件发生时,能够快速恢复网络运行状态。
网络管理员应定期对网络设备的配置文件、操作系统和关键数据进行备份,并将备份文件存储在安全的位置。
在需要时,管理员可以使用备份文件还原设备的配置和数据,以最小化因设备故障而导致的停机时间。
网络设备的维护网络设备的维护旨在延长设备的寿命和保持其性能稳定。
设备的维护包括软件升级、基础设施检查、故障排除和定期维护等。
软件升级定期升级设备的固件和软件是确保设备安全性和性能的重要步骤。
厂商经常发布新版本的固件和软件,以修复已知的漏洞、改善性能和增加新功能。
《网络设备安装与调试》课程标准(高级)学分:4学时:90(其中理论学时:30,实践学时:60,每周6学时,共15周)适用专业:计算机网络技术专业一、课程的性质与任务课程的性质:《网络设备安装与调试》是网络技术专业必修的专业课,对学生职业能力培养和职业素养养成起主要支撑和明显促进作用,承上启下,是一门以培养学生技能为主的课程,也是理论与实操紧密联系的课程。
本课程涉及网络技术标准、规划设计、设备选型、网络搭建、设备调试和故障排除等诸多方面,可以有针对性的对学生技术标准意识、操作规范意识、质量意识、产权意识及环境意识进行培养。
课程的任务:通过本课程的学习,学生掌握当前先进的网络技术,并能熟练利用Cisco 网络设备(路由器和交换机)设计、构建和维护中小型的企业网络。
前导课程:《计算机网络基础》、《综合布线》、《Windows Server网络管理》后续课程:《高级路由技术》、《远程接入技术》、《网络集成技术》二、教学基本要求本课程的目标是培养专业和素质并重,主要包括如下几点职业行动能力:1.具有认真负责、严谨细致的工作态度和工作作风和团队协作意识。
2.和用户沟通能力,根据用户的描述提取用户需求的表达与沟通能力。
3.具有技术标准意识、操作规范意识、服务质量意识、尊重产权意识及环境保护意识。
4.利用路由器来实现在不同网络中传输IP数据包的能力。
5.利用端口安全、访问控制列表和IPSec VPN等技术实现网络安全的能力。
6.利用PPP、帧中继、ADSL和NAT各种广域网技术进行网络互联的能力。
7.利用交换机来实现VLAN的划分、VLAN路由、三层交换和实现环路避免的能力。
8.利用路由过滤、策略路由、QOS、HSRP和组播等技术实现网络优化的设计和实施能力。
9.熟练设备安装、选型能力和利用网络设备(路由器和交换机)设计、构建、调试和维护中小型的企业网络的能力。
三、教学条件本课程是操作性很强的课程,以路由器和交换机配置为主要课程内容,兼顾到技术标准和网络设计规划。
