给水系统的分类

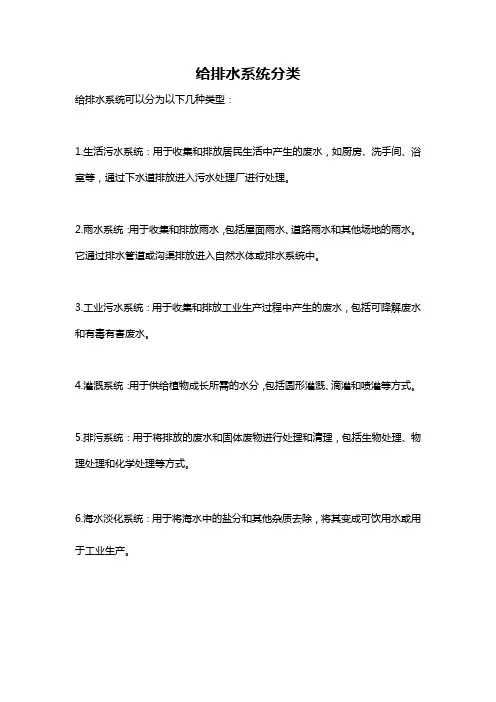

给排水系统分类
给排水系统可以分为以下几种类型：
1.生活污水系统：用于收集和排放居民生活中产生的废水，如厨房、洗手间、浴室等，通过下水道排放进入污水处理厂进行处理。

2.雨水系统：用于收集和排放雨水，包括屋面雨水、道路雨水和其他场地的雨水。

它通过排水管道或沟渠排放进入自然水体或排水系统中。

3.工业污水系统：用于收集和排放工业生产过程中产生的废水，包括可降解废水和有毒有害废水。

4.灌溉系统：用于供给植物成长所需的水分，包括圆形灌溉、滴灌和喷灌等方式。

5.排污系统：用于将排放的废水和固体废物进行处理和清理，包括生物处理、物理处理和化学处理等方式。

6.海水淡化系统：用于将海水中的盐分和其他杂质去除，将其变成可饮用水或用于工业生产。

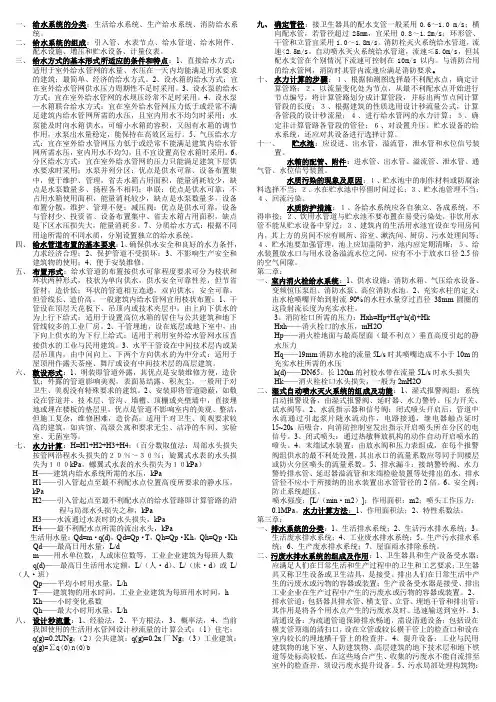

一、给水系统的分类：生活给水系统、生产给水系统、消防给水系统。

二、给水系统的组成：引入管、水表节点、给水管道、给水附件、配水设施、增压和贮水设备、计量仪表。

三、给水方式的基本形式所适应的条件和特点：1、直接给水方式：适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑；最简单、经济的给水方式。

2、设水箱的给水方式：宜在室外给水管网供水压力周期性不足时采用。

3、设水泵的给水方式：宜在室外给水管网的水坝压经常不足时采用。

4、设水泵—水箱联合给水方式：宜在室外给水管网压力低于或经常不满足建筑内给水管网所需的水压，且室内用水不均匀时采用；水泵能及时向水箱供水，可缩小水箱的容积，又因有水箱的调节作用，水泵出水量稳定，能保持在高效区运行。

5、气压给水方式：宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱时采用。

6、分区给水方式：宜在室外给水管网的压力只能满足建筑下层供水要求时采用；水泵并列分区：优点是供水可靠、设备布置集中，便于维护、管理，省去水箱占用面积，能量消耗较少，缺点是水泵数量多、扬程各不相同；串联：优点是供水可靠，不占用水箱使用面积，能量消耗较少，缺点是水泵数量多，设备布置分散，维护、管理不便；减压阀：优点是供水可靠，设备与管材少、投资省、设备布置集中、省去水箱占用面积，缺点是下区水压损失大，能量消耗多。

7、分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统。

四、给水管道布置的基本要求：1、确保供水安全和良好的水力条件，力求经济合理；2、保护管道不受损坏；3、不影响生产安全和建筑物的使用；4、便于安装维修。

五、布置形式：给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式，枝状为单向供水，供水安全可靠性差，但节省管材，造价低；环状的管道相互连通，双向供水，安全可靠，但管线长、造价高。

一般建筑内给水管网宜用枝状布置：1、干管设在顶层天花板下、吊顶内或技术夹层中，由上向下供水的为上行下给式：适用于设置高位水箱的居住与公共建筑和地下管线较多的工业厂房。

给水系统的分类：根据用户对水质、水压、水量、水温的要求，有三种基本给水系统：生活给水系统、生产给水系统、消防给水系统。

（组合给水系统）给水系统的组成：引水管、给水管道、给水附件、给水设备、配水设施和计量仪表等给水管道包括干管、立管、和分支管用于输送和分配用水给水管道可采用钢管、铸铁管、塑料管（UPVC|PVC-U）和复合管焊接钢管：耐压、抗震型好、单管长、接头少、且重量比铸铁管轻铸铁管：性脆重量大、但耐腐蚀、经久耐用、价格低塑料管：具有耐化学腐蚀性强，水流阻力小、重量轻，运输安装方便等还可以节约钢材节约能源钢管连接方式有螺纹连接、焊接和法兰连接镀锌钢管必须用螺纹连接或沟槽式卡箍连接给水铸铁管采用承插连接，所料管则有螺纹连接、挤压押金连接、法兰连接、热熔合连接、电融合连接和粘接等水表性能比较：①过载流量：水表在规定误差限内使用的上限流量。

②常用流量：水表在规定误差限定内允许长期通过的流量，其树脂为过载流量的1/2给水系统的所需的压力H可用经验法估算：1层（n=1）为100kPa，2层（n=2）为120kPa，3层（n=3）以上每增加1层，增加40kPa即（H=120+40（n-2）kPa，其中n大于等于2）给水方式的基本形式：1.依靠外网压力的给水方式:①直接给水方式②设水箱的给水方式2依靠水泵升压的给水方式：①设水泵的给水方式；②设水泵、水箱联合的给水方式；③气压给水方式；④分区给水方式；给水方式选择原则生活给水系统中，卫生器具处静水压力不得大于0.60MPa.各分区最低卫生器具配水点静水压力不宜大于0.45（特殊情况不宜大于0.55MPa），水压大于0.35MPa的入户管，宜设减压或调压设施给水干管敷设位置又可分为上行下给、下行上给和中分式。

敷设形式：明装即管道外露，有点事安装维修方便造价低但影响美观，表面易结露、积灰尘，一般用于对卫生、美观没有特殊要求的建筑暗装即管道隐蔽，如敷设在管道井，技术层，管道沟，墙糙或夹壁墙中、直接埋地或埋在楼板的垫层里，有点事管道不影响室内的美观、整洁，但施工复杂，维修困难，造价高，是用于对卫生美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下0.2m处管道防护：防腐，防冻、防露，防漏，防振额定流量：满足卫生器具和用水设备用途要求而规定的，其配水出口在单位时间流出的水量给水系统的分类：根据用户对水质、水压、水量、水温的要求，有三种基本给水系统：生活给水系统、生产给水系统、消防给水系统。

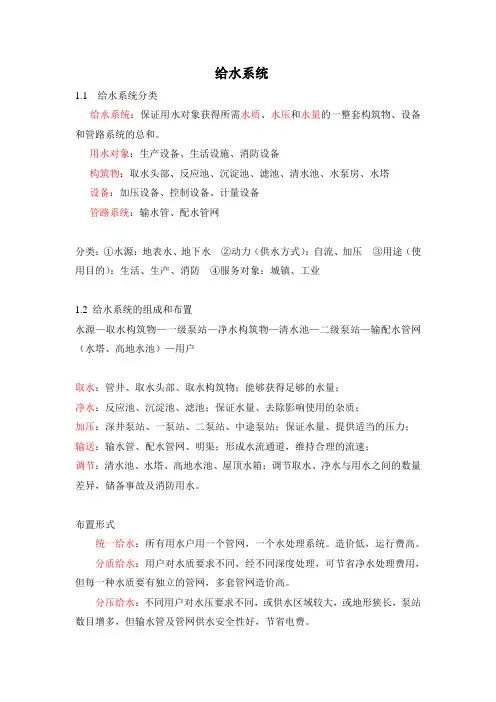

给水系统1.1 给水系统分类给水系统：保证用水对象获得所需水质、水压和水量的一整套构筑物、设备和管路系统的总和。

用水对象：生产设备、生活设施、消防设备构筑物：取水头部、反应池、沉淀池、滤池、清水池、水泵房、水塔设备：加压设备、控制设备、计量设备管路系统：输水管、配水管网分类：①水源：地表水、地下水②动力（供水方式）：自流、加压③用途（使用目的）：生活、生产、消防④服务对象：城镇、工业1.2 给水系统的组成和布置水源—取水构筑物—一级泵站—净水构筑物—清水池—二级泵站—输配水管网（水塔、高地水池）—用户取水：管井、取水头部、取水构筑物；能够获得足够的水量；净水：反应池、沉淀池、滤池；保证水量、去除影响使用的杂质；加压：深井泵站、一泵站、二泵站、中途泵站；保证水量、提供适当的压力；输送：输水管、配水管网、明渠；形成水流通道，维持合理的流速；调节：清水池、水塔、高地水池、屋顶水箱；调节取水、净水与用水之间的数量差异，储备事故及消防用水。

布置形式统一给水：所有用水户用一个管网，一个水处理系统。

造价低，运行费高。

分质给水：用户对水质要求不同，经不同深度处理，可节省净水处理费用，但每一种水质要有独立的管网，多套管网造价高。

分压给水：不同用户对水压要求不同，或供水区域较大，或地形狭长，泵站数目增多，但输水管及管网供水安全性好，节省电费。

1.3 影响给水系统布置的因素①城镇总体规划人口规模：流量；规划面积：统一、分区；单水源、多水源；航运：取水构筑物；功能分区：分质、分压；道路：管网；发展期限：水源数量、设备规格、管道尺寸；大用户位置：管网。

②水源类型：地表水、地下水；位置：输水管；高程：重力流、压力流；水量：单水源、多水源；水质：净水工艺；水位：取水构筑物。

③地形分区、泵站④水厂位置输水管、管网⑤产业结构分质、分区1.4 工业给水系统分类：水质：软化水（锅炉）、纯水、超纯水流程：复用、循环、直流【工业企业生产用水系统（复用、循环或直流）的选择，应从全局出发考虑水资源的节约利用和水体的保护，并应采用复用或循环系统。

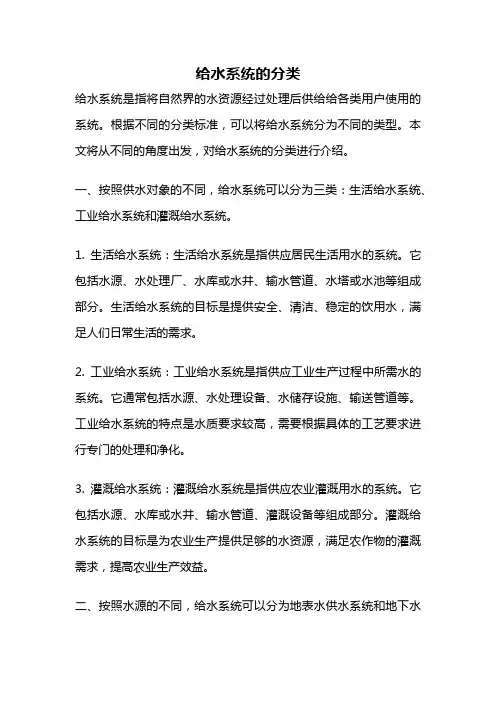

给水系统的分类给水系统是指将自然界的水资源经过处理后供给给各类用户使用的系统。

根据不同的分类标准，可以将给水系统分为不同的类型。

本文将从不同的角度出发，对给水系统的分类进行介绍。

一、按照供水对象的不同，给水系统可以分为三类：生活给水系统、工业给水系统和灌溉给水系统。

1. 生活给水系统：生活给水系统是指供应居民生活用水的系统。

它包括水源、水处理厂、水库或水井、输水管道、水塔或水池等组成部分。

生活给水系统的目标是提供安全、清洁、稳定的饮用水，满足人们日常生活的需求。

2. 工业给水系统：工业给水系统是指供应工业生产过程中所需水的系统。

它通常包括水源、水处理设备、水储存设施、输送管道等。

工业给水系统的特点是水质要求较高，需要根据具体的工艺要求进行专门的处理和净化。

3. 灌溉给水系统：灌溉给水系统是指供应农业灌溉用水的系统。

它包括水源、水库或水井、输水管道、灌溉设备等组成部分。

灌溉给水系统的目标是为农业生产提供足够的水资源，满足农作物的灌溉需求，提高农业生产效益。

二、按照水源的不同，给水系统可以分为地表水供水系统和地下水供水系统。

1. 地表水供水系统：地表水供水系统是指利用河流、湖泊、水库等地表水资源供水的系统。

它通常包括水源采集、水处理、输送和储存等环节。

地表水供水系统的特点是水质易受到外界环境的影响，需要经过一系列的处理措施来保证水质安全。

2. 地下水供水系统：地下水供水系统是指利用地下水资源供水的系统。

它通常通过井泵将地下水抽取上来，经过处理后供给用户使用。

地下水供水系统的特点是水质相对稳定，但也需要进行适当的处理和净化。

三、按照供水方式的不同，给水系统可以分为直接供水系统和间接供水系统。

1. 直接供水系统：直接供水系统是指将经过处理的水直接供应给用户使用的系统。

它通常采用压力管网的形式，将水源直接输送到用户的水龙头。

直接供水系统的优点是供水压力稳定，用水方便。

但也存在一些问题，如管网老化、水质难以保证等。

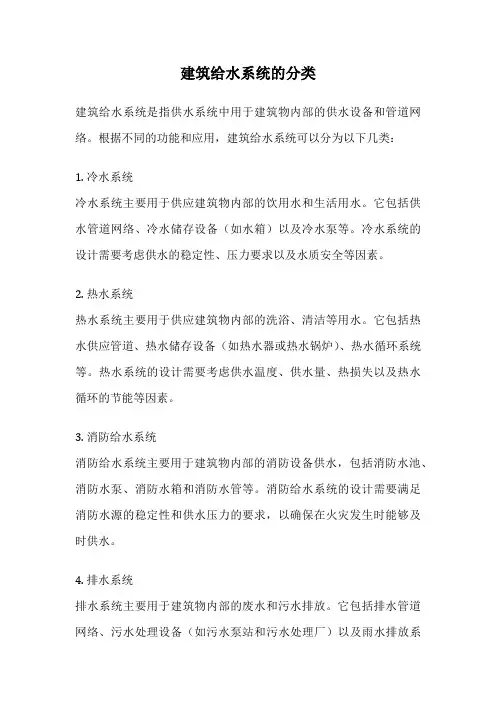

建筑给水系统的分类建筑给水系统是指供水系统中用于建筑物内部的供水设备和管道网络。

根据不同的功能和应用，建筑给水系统可以分为以下几类：1. 冷水系统冷水系统主要用于供应建筑物内部的饮用水和生活用水。

它包括供水管道网络、冷水储存设备（如水箱）以及冷水泵等。

冷水系统的设计需要考虑供水的稳定性、压力要求以及水质安全等因素。

2. 热水系统热水系统主要用于供应建筑物内部的洗浴、清洁等用水。

它包括热水供应管道、热水储存设备（如热水器或热水锅炉）、热水循环系统等。

热水系统的设计需要考虑供水温度、供水量、热损失以及热水循环的节能等因素。

3. 消防给水系统消防给水系统主要用于建筑物内部的消防设备供水，包括消防水池、消防水泵、消防水箱和消防水管等。

消防给水系统的设计需要满足消防水源的稳定性和供水压力的要求，以确保在火灾发生时能够及时供水。

4. 排水系统排水系统主要用于建筑物内部的废水和污水排放。

它包括排水管道网络、污水处理设备（如污水泵站和污水处理厂）以及雨水排放系统等。

排水系统的设计需要考虑排水的流量、排水管道的材料选择以及排水的处理和净化等因素。

5. 冷却水系统冷却水系统主要用于建筑物内部的空调系统和工业设备的冷却。

它包括冷却水供应管道、冷却水塔（如冷却塔或冷却器）、冷却水泵等。

冷却水系统的设计需要考虑冷却水的质量、温度控制以及冷却水循环的效率等因素。

6. 循环水系统循环水系统主要用于建筑物内部的供暖系统和工业设备的冷却。

它包括循环水管道、循环水泵、水处理设备以及换热器等。

循环水系统的设计需要考虑循环水的流量、温度控制以及水质的净化等因素。

以上是建筑给水系统的主要分类。

在实际工程设计中，根据建筑物的不同需求和使用情况，可以综合考虑以上分类中的几种系统，进行合理的设计和布局，以满足建筑物内部的供水需求，并提高供水的安全性和可靠性。

建筑给水系统的设计需要考虑供水的稳定性、压力要求、水质安全、节能性以及维护和管理的方便性等因素，以实现高效、可靠和可持续的供水服务。

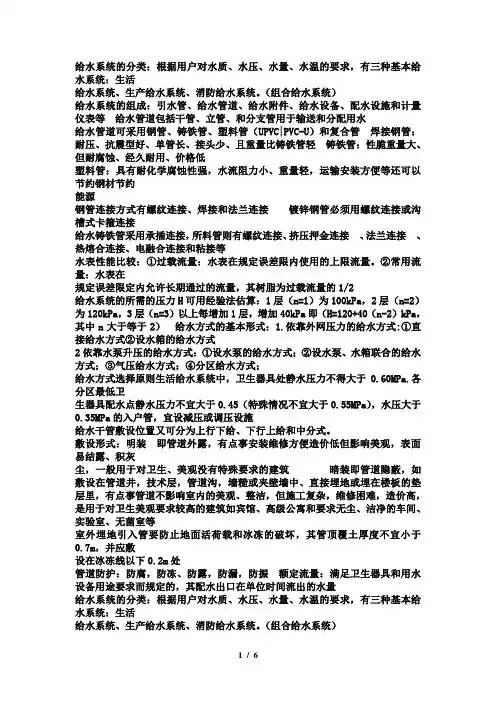

给水系统的分类：根据用户对水质、水压、水量、水温的要求，有三种基本给 水系统：生活 给水系统、生产给水系统、消防给水系统。

（组合给水系统） 给水系统的组成：引水管、给水管道、给水附件、给水设备、配水设施和计量 仪表等 给水管道包括干管、立管、和分支管用于输送和分配用水 给水管道可采用钢管、铸铁管、塑料管（ UPVC|PVC-U 和复合管 焊接钢管： 耐压、抗震型好、单管长、接头少、且重量比铸铁管轻 铸铁管：性脆重量大、 但耐腐蚀、经久耐用、价格低 塑料管：具有耐化学腐蚀性强，水流阻力小、重量轻，运输安装方便等还可以 节约钢材节约 能源 钢管连接方式有螺纹连接、焊接和法兰连接 槽式卡箍连接 给水铸铁管采用承插连接， 所料管则有螺纹连接、 挤压押金连接 、法兰连接 、 热熔合连接、电融合连接和粘接等水表性能比较：①过载流量：水表在规定误差限内使用的上限流量。

②常用流 量：水表在 规定误差限定内允许长期通过的流量，其树脂为过载流量的 1/2给水系统的所需的压力 H 可用经验法估算：1层（n=1 ）为100k Pa, 2层（n=2） 为 120kPa, 3 层（n=3）以上每增加 1 层，增加 40kPa 即（H=120+40（ n-2）kPa , 其中n 大于等于2） 给水方式的基本形式：1.依靠外网压力的给水方式：①直 接给水方式②设水箱的给水方式2依靠水泵升压的给水方式：①设水泵的给水方式；②设水泵、水箱联合的给水 方式；③气压给水方式；④分区给水方式； 给水方式选择原则生活给水系统中,卫生器具处静水压力不得大于 分区最低卫 生器具配水点静水压力不宜大于 0.45 （特殊情况不宜大于0.55MPs ）,水压大于 0.35 MPa 的入户管，宜设减压或调压设施 给水干管敷设位置又可分为上行下给、下行上给和中分式。

敷设形式：明装 即管道外露，有点事安装维修方便造价低但影响美观，表面 易结露、积灰尘，一般用于对卫生、美观没有特殊要求的建筑 暗装即管道隐蔽，如 敷设在管道井，技术层，管道沟，墙糙或夹壁墙中、直接埋地或埋在楼板的垫 层里，有点事管道不影响室内的美观、整洁，但施工复杂，维修困难，造价高， 是用于对卫生美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、 实验室、无菌室等 室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m ，并应敷 设在冰冻线以下0.2m 处 管道防护：防腐，防冻、防露，防漏，防振 额定流量：满足卫生器具和用水 设备用途要求而规定的，其配水出口在单位时间流出的水量 给水系统的分类：根据用户对水质、水压、水量、水温的要求，有三种基本给 水系统：生活给水系统、生产给水系统、消防给水系统。
