(完整版)广联达图形算量GCL2013整体操作流程图文教程详解范文

广联达图形算量的操作流程我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层.在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。

所以标准层是非常重要的,我们在处理时要加倍小心.（重点强调）软件的操作流程：进入图形算量项目管理楼层定义一层号、层高、建筑面积增减及楼层总信息（一层必须单存在）轴线管理一输入主轴线、辅助轴线绘图一所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。

图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件一点确认一新建一在项目代号栏内输入工程代号（自己定义代号）一选计算规则一在项目名称栏内输入工程名称（其它可以不输入）一点确认一点楼层一点楼层定义一在楼层号内输入1一打回车一层高输入3°2m—打回车一2层一打回车一3m—打回车3层一打回车一2.4m—点小三角形一建筑面积选择不计算一点楼层换算一在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认一外墙裙高1000一室外地坪相对标高栏内填-0。

45一散水宽度填1000一点确认。

二、轴线：点辅助轴线按扭一点正交主轴按扭一在屏幕上任点一下左键一点下开间一输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）一点左进深一输入相应轴距（轴线号也可以自己定义）一点确认三、墙体：1、墙体属性定义：点墙体按扭一点属性定义按扭一墙体名称WQ37—墙体材质点小三角形选机红砖一墙体类别点小三角形选外墙一厚度选（或填）370一其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法一点查询（或直接输入3-6、4-1）一点与属性定义相匹配的子目一选3-6、4—1一点选择子目一保存其它墙体采用同样的方法定义NQ24（3—2、4-16）、NRQ24（3—6、4—1）、基础WQ37（3—1换M10）、基础WQ24（3-1换M10）、WQ24（3—6、4—1）.（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1）,点保存，基础墙要注意换算标号,因在总信息里基础墙没有定义标号。

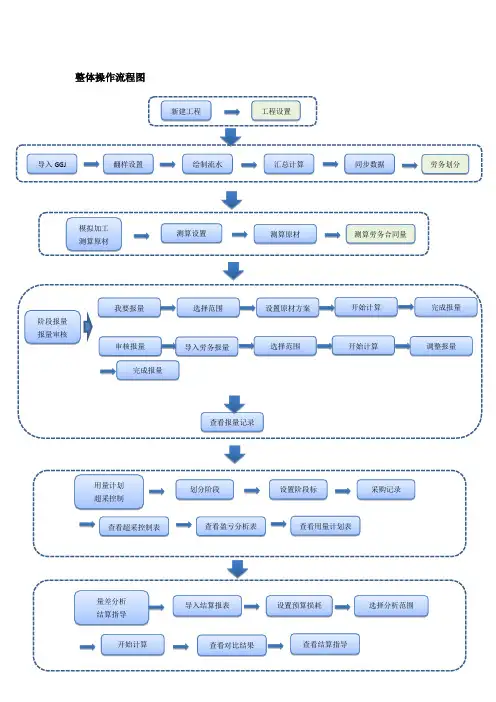

整体操作流程图新建工程工程设置测算设置 测算原材 测算劳务合同量劳务划分导入GGJ翻样设置绘制流水汇总计算同步数据模拟加工 测算原材 阶段报量 报量审核我要报量选择范围设置原材方案开始计算完成报量审核报量选择范围开始计算调整报量完成报量 导入劳务报量查看报量记录划分阶段设置阶段标用量计划 超采控制采购记录查看超采控制表查看盈亏分析表查看用量计划表导入结算报表设置预算损耗量差分析 结算指导选择分析范围开始计算查看对比结果查看结算指导有两种方式启动GJH软件：1、通过双击桌面快捷图标启动软件2、通过开始菜单启动软件，见下图：软件退出单击软件界面右上角按钮；新建工程启动软件，弹出窗体单击“新建工程”完成工程的建立。

在工程设置界面可以对比重、原材定尺长度、废料长度、材料类型和加工偏差进行设置；点击菜单栏“工程设置”按钮，弹出工程设置窗体在主参数中可以修改：1、比重：可以对当前工程的钢筋比重进行设置。

根据手工算量的习惯，一般钢筋的比重都保留三位小数，就可以在这里进行设置。

2、原材定尺长度：可以设置一个或多个原材定尺长度用户模拟加工。

在其他参数中可修改：1、废料长度：可以对不同直径的钢筋的废料精度进行设置，小于多长的钢筋就不再利用可以直接被统计为损耗；2、材料类型：可以设置各种级别的钢筋，小于等于什么直径的钢筋为盘条，大于多大直径的钢筋为盘条，以计算模拟加工时的原材利用；3、加工偏差：断料长度与原材长度的差值在偏差范围内按原材长度优化计算，其中正值表示大于原材长度，负值表示小于原材长度；GGJ导入深化计算导入GGJ工程：在【GGJ导入深入计算】模块点击【导入GGJ工程】弹出如下窗体点击【导入GGJ工程】，弹出选择GGJ工程窗体选择工程后点击【打开】点击【翻样设置】弹出“快速翻样设置”窗体对常用的翻样设置进行设置，如选择默认设置可直接点击【确定】切换到流水段定义及绘制界面点击【定义】可完成流水段的定义，之后可在属性编辑器内对流水段的施工顺序进行编辑选择合适的绘制放在在绘图区域按实际形状绘制流水段，圈注各个流水段的精确范围点击【汇总保存】进行计算并保存数据点击【同步数据到GJH】退出窗体回到GJH界面并显示翻样数据导入翻样数据：1、在【GGJ导入深化计算】模块点击按钮弹出窗体；2、选择需要导入的GFY工程后点击【打开】，弹出范围选择窗体；3、分别在“绘图输入”和“单构件”页签选择好相应的范围后点击【确定】，完成翻样数据导入；劳务划分：在【GGJ导入深化计算】模块点击按钮，弹出劳务划分窗体；1、默认将工程划分到默认劳务下，如项目只有一个劳务在施工则无需进行劳务划分，可以直接进入下面模块进行操作；2、新建劳务：当项目有多个劳务时，点击【新建劳务】则会增加一条劳务记录，可修改劳务名称，如下图3、分配构件：在每个劳务的操作列内点击【分配构件】按钮，弹出窗体选择该劳务所施工的楼层及流水段后，点击【确定】完成构件分配。

广联达使用教程范文广联达是一款常用的建筑设计软件，它可以帮助建筑师和设计师快速、准确地完成建筑设计任务。

本教程将详细介绍广联达的使用方法，帮助初学者快速上手。

第一步：安装和启动在开始使用广联达之前，首先需要将软件安装到计算机上。

安装完成后，双击桌面上的快捷方式启动广联达。

第二步：创建新项目启动广联达后，将会看到一个新建项目的对话框。

在这里可以选择新建项目的类型和名称。

点击“确定”按钮后，将进入设计界面。

第三步：绘制建筑物基础第四步：定制建筑外观完成基础的绘制后，可以开始定制建筑物的外观。

广联达提供了丰富的建筑元素库，可以从中选择喜欢的元素添加到设计中。

可以通过拖拽元素来放置它们，并使用旋转和缩放工具进行调整。

还可以使用填充和描边工具来添加颜色和纹理，使建筑物更加丰富多样。

第五步：添加家具和装饰设计建筑物的外观后，可以进一步添加家具和装饰物。

在广联达的家具库中，可以找到各种不同类型的家具，如沙发、桌子、椅子等。

可以将它们拖拽到建筑物中，并使用旋转和移动工具来调整位置。

此外，还可以使用装饰库中的物品，如植物、灯具等，来增加室内或室外的氛围。

第六步：设计室内空间如果需要设计建筑物的室内空间，可以在设计界面中创建新的室内空间。

在室内空间中，可以绘制墙壁、添加家具和装饰，以及进行空间规划。

可以使用广联达提供的室内设计工具来快速完成室内设计任务，如绘制地板、选择颜色等。

第七步：添加光照和材质为了增加设计的真实感，可以使用广联达的光照和材质工具。

可以选择不同类型的光源，并调整它们的亮度和位置。

还可以选择建筑物的材质，如砖块、木材、金属等，并对其进行调整。

这些工具可以帮助建筑师和设计师更好地展示设计的效果。

第八步：保存和导出完成设计后，可以点击保存按钮将设计保存到计算机中。

此外，还可以选择导出选项将设计导出为不同的文件格式，如图片或3D模型。

这样可以方便与团队成员或客户分享设计成果。

总结：。

广联达图形算量系列教程图形GCL2013之CAD导入[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]2013年11月22日目录广联达图形算量 (1)广联达图形算量GCL2013识别装修表图文教程详解 (1)广联达图形算量GCL2013识别墙表 (8)广联达图形算量GCL2013识别柱表图文教程详解 (11)广联达图形算量GCL2013点选识别梁图文教程详解 (13)广联达图形算量GCL2013框选识别独立基础图文教程详解 (15)广联达图形算量GCL2013点选识别独立基础图文教程详解 (16)广联达图形算量GCL2013点选识别门窗图文教程详解 (17)广联达图形算量GCL2013点选识别柱图文教程详解 (19)广联达图形算量GCL2013提取梁边线图文教程详解 (20)广联达图形算量GCL2013自动识别板图文教程详解 (21)广联达图形算量GCL2013提取桩承台边线图文教程详解 (24)广联达图形算量GCL2013提取独立基础边线图文教程详解 (25)广联达图形算量GCL2013点选识别桩承台图文教程详解 (26)广联达图形算量GCL2013自动识别柱大样图文教程详解 (27)广联达图形算量GCL2013精确识别门窗图文教程详解 (29)广联达图形算量GCL2013CAD草图图纸管理图文教程详解 (30)广联达图形算量GCL2013自动识别梁图文教程详解 (37)广联达图形算量GCL2013提取梁边线图文教程详解 (38)广联达图形算量GCL2013识别连梁表图文教程详解 (40)广联达图形算量GCL2013提取CAD图形中板的支座线详解 (42)广联达图形算量GCL2013自动识别桩承台图文教程详解 (45)广联达图形算量GCL2013识别门窗表图文教程详解 (45)广联达图形算量GCL2013框选识别桩承台图文教程详解 (49)广联达图形算量GCL2013提取砌块墙边线图文教程详解 (50)广联达图形算量GCL2013点选识别桩图文教程详解 (52)广联达图形算量GCL2013提取混凝土墙线图文教程详解 (53)广联达图形算量GCL2013提取门窗标识图文教程详解 (58)广联达图形算量GCL2013提取柱边线图文教程详解 (59)广联达图形算量GCL2013框选识别梁图文教程详解 (61)广联达图形算量GCL2013提取梁标识图文教程详解 (62)广联达图形算量GCL2013识别墙图文教程详解 (63)广联达图形算量GCL2013框选识别门窗图文教程详解 (68)广联达图形算量GCL2013框选识别桩图文教程详解 (69)广联达图形算量GCL2013识别装修表图文教程详解使用背景：在做实际工程时，通长CAD图纸上会带有房间做法明细表，表中注明了房间的名称、位置以及房间内各种地面、墙面、踢脚、天棚、吊顶、墙裙的一系列做法名称。

广联达图形算量GCL2013 CAD草图图纸管理图文教程详解使用背景图纸情况分为：1、一个图纸文件对应一张图形；2、一个图纸文件中含有多张图形；3、多个图纸文件对应一张图形；图纸管理主要内容：1、批量载入图纸文件（DWG/CADI/GVD），并进行管理，包括添加、删除、位置移动；2、自动根据文件中图框线数量，从每个图纸文件中拆分出对应的单个图纸；3、自动根据图框线内图纸的名称，将每张图纸进行楼层、构件类型匹配。

“添加图纸”操作步骤（在进行导图操作前，需要把需要用到的图纸添加到图纸文件列表中。

）【第一步】：在导航栏点击“CAD识别”->“CAD草图”->“图纸管理”->“添加图纸”；【第二步】：找到需要的图纸，点击“打开”（可单选一张图纸，也可多选多张图纸）；【第三步】：添加好的图纸显示在列表里，当需要对某张图纸进行操作时，双击图纸名称即可，当前图纸在列表中以绿色字体显示。

“整理图纸”操作步骤（当一个CAD文件中存放多张图纸时，需要用此功能将各图纸拆分，然后再进行导图操作。

）【第一步】：添加图纸，把需要用到的图纸添加到“图纸文件列表”中；【第二步】：点击“整理图纸”，软件会自动根据图纸文件中图框图层及图纸名称图层进行图纸拆分，拆分后，图形文件列表中显示二级节点：“定位图纸”操作步骤（各图纸整理分割完成后，各个图纸的默认原点存在不一致的情况，此时需要将各图纸定位在一个原点，然后再进行导图的操作）【第一步】：在进行“添加图纸”或“整理图纸”后，点击“定位图纸”；【第二步】：定位成功后软件给出提示，点击“确定即可”。

“手动分割”操作步骤：（当“整理图纸”功能无法将图纸自动拆分时，需要使用此功能进行手动分割图纸）【第一步】：“添加图纸”并“整理图纸”；【第二步】：当“整理图纸”功能不能自动拆分图纸时，点击“手动分割”；【第三步】：鼠标左键拉框选择CAD图元，右键确认；【第四步】：在弹出的对话框中输入被分割图纸的名称，并点击“确定”；【第五步】：按上述方法分割所有需要拆分的图纸。

广联达图形算量GCL2013 CAD草图图纸管理图文教程详解使用背景图纸情况分为：1、一个图纸文件对应一张图形；2、一个图纸文件中含有多张图形；3、多个图纸文件对应一张图形；图纸管理主要内容：1、批量载入图纸文件（DWG/CADI/GVD），并进行管理，包括添加、删除、位置移动；2、自动根据文件中图框线数量，从每个图纸文件中拆分出对应的单个图纸；3、自动根据图框线内图纸的名称，将每张图纸进行楼层、构件类型匹配。

“添加图纸”操作步骤（在进行导图操作前，需要把需要用到的图纸添加到图纸文件列表中。

）【第一步】：在导航栏点击“CAD识别”->“CAD草图”->“图纸管理”->“添加图纸”；【第二步】：找到需要的图纸，点击“打开”（可单选一张图纸，也可多选多张图纸）；【第三步】：添加好的图纸显示在列表里，当需要对某张图纸进行操作时，双击图纸名称即可，当前图纸在列表中以绿色字体显示。

“整理图纸”操作步骤（当一个CAD文件中存放多张图纸时，需要用此功能将各图纸拆分，然后再进行导图操作。

）【第一步】：添加图纸，把需要用到的图纸添加到“图纸文件列表”中；【第二步】：点击“整理图纸”，软件会自动根据图纸文件中图框图层及图纸名称图层进行图纸拆分，拆分后，图形文件列表中显示二级节点：“定位图纸”操作步骤（各图纸整理分割完成后，各个图纸的默认原点存在不一致的情况，此时需要将各图纸定位在一个原点，然后再进行导图的操作）【第一步】：在进行“添加图纸”或“整理图纸”后，点击“定位图纸”；【第二步】：定位成功后软件给出提示，点击“确定即可”。

“手动分割”操作步骤：（当“整理图纸”功能无法将图纸自动拆分时，需要使用此功能进行手动分割图纸）【第一步】：“添加图纸”并“整理图纸”；【第二步】：当“整理图纸”功能不能自动拆分图纸时，点击“手动分割”；【第三步】：鼠标左键拉框选择CAD图元，右键确认；【第四步】：在弹出的对话框中输入被分割图纸的名称，并点击“确定”；【第五步】：按上述方法分割所有需要拆分的图纸。

广联达图形算量G C L 整体操作流程图文教程详解HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】图形算量整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。

操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。

3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。

【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。

【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。

广联达图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1 M10 碎C30 碎C30 碎C302 M7.5 碎C25 碎C25 碎C253 M5 碎C20 碎C20 碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。

（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。

墙体都定义完后点退出。

2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X= 120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。

第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。

再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。

这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。

二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。

三、对于软件中不能识别的构件，采用新建画图上。

对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。

以上方法均不行的构件，采用手工输入法进行计算。

当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。

小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。

四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。

五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。

六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。

七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
