广联达图形算量步骤简介

资料由建筑在线收集整理。

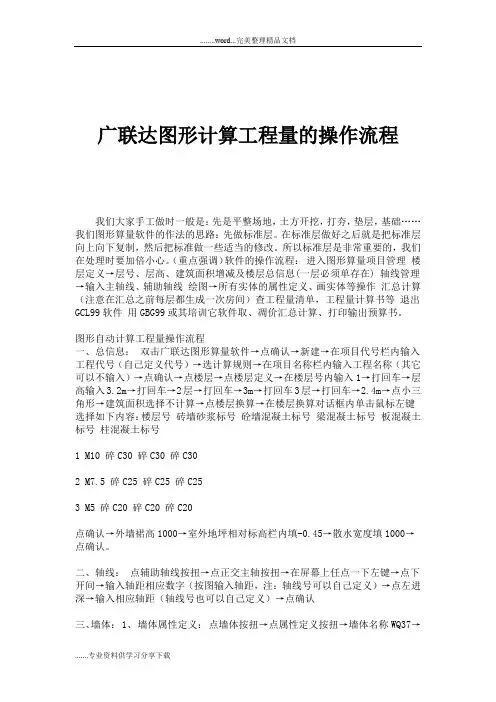

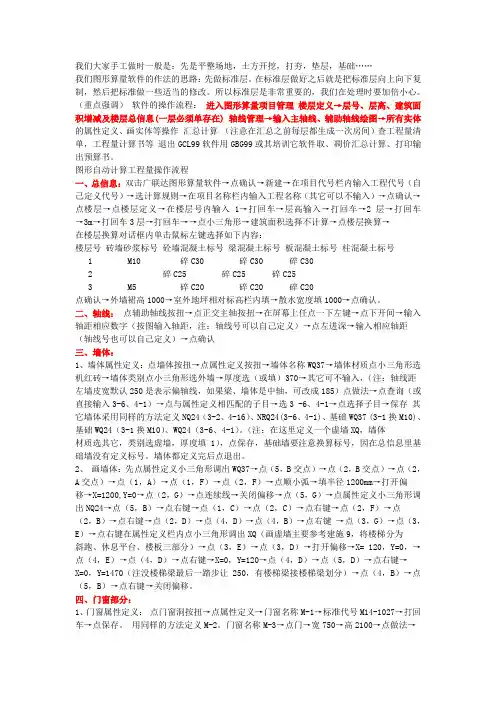

我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……

我们图形算量软件的作法的思路：先做标准层。在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。所以标准层是非常重要的，我们在处理时要加倍小心。（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。

图形自动计算工程量操作流程

一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→ 点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入→打回车→2层→打回车→3m→打回车3层→打回车→→点小三角形→建筑面积选择不计算→点楼层换算→

在楼层换算对话框内单击鼠标左键选择如下内容：

楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C30

2碎C25碎C25碎C25

3M5碎C20碎C20碎C20

点确认→外墙裙高1000→室外地坪相对标高栏内填→散水宽度填1000→点确认。

二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距

（轴线号也可以自己定义）→点确认

三、墙体：

1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距

左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其

它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。（注：在这里定义一个虚墙XQ，墙体

材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。墙体都定义完后点退出。

2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏

移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点

（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为

斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X= 120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→

X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。

四、门窗部分：

1、门窗属性定义：点门窗洞按扭→点属性定义→门窗名称M-1→标准代号M14-1027→打回车→点保存。用同样的方法定义M-2。门窗名称M-3→点门→宽750→高2100→点做法→ 点选配→点选配当前工程做法选M1→点选配做法→将工程量表达改为代码洞口面积[DKMJ] →点保存。门窗名称填C-1→点窗→宽1500→高1800→离地高度填900→点做法→套7-204 →套窗台板5-115→点代码：窗宽度[KD]*窗台板宽度* 窗台板高度→窗台板安装7-118→点代码：窗宽度[KD]*窗台板宽度→点保存。同样方法定义C-2→点做法→点选配→点选当前工

程做法→点C-1→点选配做法→点保存。门联窗：门窗名称MLC→打回车→点门联窗→洞口宽度2700→洞口高度2700→门联窗的窗宽1800→ 做法→套7-204→代码选门联窗洞口面

积[CDKMJ]→7-201→代码选门联窗门洞口面积[MDKMJ]→点保存→点退出。

2、画门窗：点局部放大图标→按住鼠标左键不放手→拉动鼠标将墙体部分全部框入框内→放手→整个图形就放大了→点右键结束操作。在属性定义栏内点小三角形调出相应门窗在相应位置点鼠标左键将门窗画入图内。画完后按shife+C检查门窗位置及尺寸是否正确，再按shife+C取消。

五、过梁部分：

1、点过梁按扭→点属性定义→过梁名称1GL（一层过梁）长度默认是洞口宽度加500。宽度默认墙宽，所以此处长、宽不用填写，高度输入120，材质点小三角形换成予制砼→ 点做法

→套5-91,6-8,6-56→工程量表达式选代码[TJ]*（6-56代码选[TJ]）→点保存用同样的方法建二层过梁2GL，高度填300→材质点现浇砼→定额套5-37→点换算成C25→点保存。

用同样的方法建砖过梁ZGL高度填440，定额套用3-27，换算成M10→点保存→点退出。2、画过梁：在属性定义点小三角形调出1GL→点布置过梁按扭→按Ctrl+左键→按Ctrl选M-1，C-1，C-2→点确认→点右键。在属性定义里调出ZGL→点布置过梁按扭→按Ctrl+左键

→按Ctrl选M-2，M-3→确认→点右键。

六、圈梁部分

1、圈梁属性定义：点梁按扭→点属性定义按扭→梁名称QL1→点矩形→截面宽370→截面高240→梁类型点小三角形选圈梁→

点做法→套5-36→点保存。用同样方法建其它梁QL2(240*240)，QL3(370*300)，QL4(240*240)，L1(240*300，5-34)，L2 (240*300,5-43)。(注：L1,L2梁类型换成普通梁) YD(压顶

300*60，5-68) 2、建异形梁（参结施1，建1-1剖异形QL1）点新建→梁名称QL1A→点异形→点轴网定义→在网格间距定义对话框栏内填写数据→水平间距填250，120→垂直间距填120，120→点确认→点鼠标左键画异形截面（全封闭）→ 点确认→ 点做法→套5-36,5-36-9→点保存。用同样方法建异形梁QL2A。梁全部建好后点退出。

3、画圈梁：在属性定义栏内点小三角形调出QL1→点布置按扭→按Ctrl+左键→选WQ370→点确认→点右键。在属性定义栏内点小三角形调出QL2→点布置按扭→按Ctrl+左键→选NQ240→点确认→ 点右键。

4、修改圈梁：点修改属性按扭→点1轴（A-F段）,2轴(A-B段)QL1→点右键→在梁名称栏内点小三角形找出QL1A→点确认。用同样方法将②轴上的QL2换成QL2A。在属性定义里调出L1点（4，E）→点（4，D）→点右键。

七、柱子部分：

1、点柱子按钮进入画柱状态。点属性定义按扭→柱名称GZ37*37→点距形柱→截面宽370→截面高370→柱类型选构造柱（带马牙槎）→点做法套5-32→点保存。用同样的方法建

GZ24*24，GZ24*37,GZ37*24及基础GZ37*37，基础GZ24*24。基础GZ24*37。基础GZ37*24 （注：基础柱GZ在套定额后在点换算→点自动换算→选C30）柱子全部建好后→点保存→
