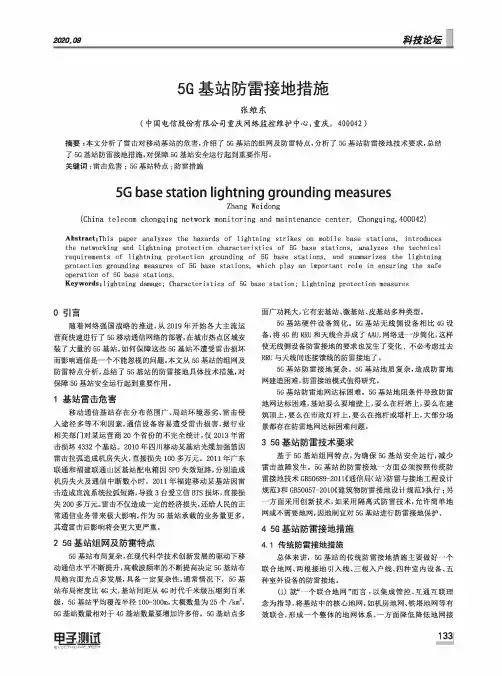

2020.09科技论坛5G基站防雷接地措施张维东(中国电信股份有限公司重庆网络监控维护中心，重庆，400042)摘要：本文分析了雷击对移动基站的危害，介绍了5G基站的组网及防雷特点,分析了5G基站防雷接地技术要求，总结了5G基站防雷接地措施,对保障5G基站安全运行起到重要作用。
关键词:雷击危害；5G基站特点；防雷措施5G base station lightning grounding measuresZhang Weidong(China telecom chongqing network monitoring and mairrtenance center,Chongqing,400042) Abstrac t：This paper analyzes the hazards of lightning strikes on mobile base stations,irrtroduces the networking and lightning protection characteristics of5G base stations,analyzes the technical requirements of lightning protection grounding of5G base stations,and summarizes the lightning protection grounding measures of5G base stations,which play an importaut role in ensuring the safe operation of5G base stations.Keywords：lightning damage:Characteristics of5G base station;Lightning protection measureso引言随着网络强国战略的推进，从2019年开始各大主流运营商快速进行了5G移动通信网络的部署，在城市热点区域安装了大量的5G基站。
移动通信基站的防雷与接地在当今高度信息化的社会，移动通信已经成为人们生活中不可或缺的一部分。
无论是日常的沟通交流，还是获取各种信息，都离不开稳定的移动通信网络。
而移动通信基站作为保障通信信号覆盖和传输的关键设施，其稳定运行至关重要。
然而，雷电灾害对移动通信基站构成了严重的威胁。
因此，做好移动通信基站的防雷与接地工作，是确保通信网络安全可靠运行的重要保障。
雷电是一种自然现象，其瞬间释放的巨大能量可能会对移动通信基站的设备和线路造成严重的损坏。
雷电可能通过直击、感应雷、雷电波侵入等多种方式影响基站。
直击雷是指雷电直接击中基站的建筑物、天线等设施；感应雷则是由于雷电放电时产生的强大电磁场在附近的线路和设备上感应出高电压和大电流；雷电波侵入则是雷电沿着电力线路、通信线路等侵入基站内部。
为了有效地防御雷电灾害，移动通信基站需要采取一系列的防雷措施。
首先，在基站的选址和设计阶段，就应该充分考虑到雷电防护的问题。
基站应尽量选择在地势相对较低、避开雷电活动频繁区域的地方建设。
同时，基站的建筑物和天线塔等设施应具备一定的防雷能力，比如采用避雷针、避雷带等接闪装置。
在基站的外部防雷方面，合理安装避雷针是常见的做法。
避雷针的高度和位置需要经过精确计算，以确保能够有效地保护基站的建筑物和天线等设施。
避雷带则通常沿着建筑物的屋顶边缘敷设，形成一个闭合的防雷带，将雷电电流引导到接地装置。
此外，基站的外部金属构件，如铁塔、金属门窗等，也需要进行良好的电气连接，并接入接地系统，以防止雷电在这些部位产生高电位差。
而在基站的内部防雷方面，主要是防止雷电感应和雷电波侵入。
这需要对基站内部的电源系统、通信线路、信号设备等进行防护。
电源系统通常会安装避雷器，以限制雷电过电压的侵入。
通信线路则应采用屏蔽电缆，并在入户处安装信号避雷器。
对于基站内部的电子设备，应采取等电位连接措施，将设备的金属外壳、机柜、地线等连接在一起，以均衡电位，减少雷电造成的损害。
移动通信基站防雷与接地设计及维护解决方案编制：_________________________审核：_________________________审批：_________________________202x年xx月目录一、前言 (3)二、方案设计依据： (3)三、方案设计 (3)3．1、供电系统的防雷与接地 (3)3．2、铁塔的防雷与接地 (5)3．3、抱杆天线的防雷 (5)3．4、天线端位于铁塔上馈线接地 (6)3．5、信号线路的防雷与接地 (6)一、前言1．1移动通信基站的雷电过电压及电磁干扰防护，是保护通信线路、设备及人生安全的重要技术手段，是确保通信线路及设备运行不可缺少的技术环节，也是通信网建设及运行管理工作的重要组成部分。
1．2制定本方案的目的在于阐述移动系统移动基站的防雷措施，及运行和维护管理。
1．3本方案中的过电压保护器采用符合国际IEC 、德国VDE标准的德国OBO BETTERMANN 公司生产的OBO品牌之过电压保护器。
二、方案设计依据：2．1 、建筑物防雷设计规范（GB 50057-94）2．2、雷电电磁脉冲的防护（IEC 61632-1，2，3）2．3 、过电压放电保护器（VDE0675-6）2．4、过电压保护器的安装（VDE0100-534）2．5、移动通信基站的防雷设计规范（YD5068-98）三、方案设计3．1、供电系统的防雷与接地3．1．1 对于新建的移动通信基站的交流供电系统应采用三相五线（TN-S）制供电方式（如图，附录1，TN-S传输方式）3．1．2 对于采用租赁商品房的三相四线制的供电，宜采用TT供电方式，（见附录1之TT供电方式）3．1．3 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘套电缆穿钢管埋地移入基站机房，电力电缆金属护套或钢接地。
3．1．4 当电力变压器设在站内时，接地。
3．1．5 当电力变压器设在站内时，其高压电力线采用就近接地。
中国电信移动基站防雷接地整治规（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民国通信行业标准《通信局（站）防雷与接地工程设计规》（YD5098-2005）基础上，特编制移动基站防雷接地技术规。
本规起草过程中，电信公司在省广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。
中国电信无线基站防雷接地整治规的制订有一个不断完善的过程，本次制订的定为1.2 版。
由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。
本规由中国电信集团公司网络运行维护事业部负责解释、监督执行。
规使用过程中，如有需要补充或修改的容，请于中国电信集团公司网络运行维护事业部联系。
本规起草单位包括中国电信电信公司。
主要起草人为：电信公司：王成周志安吴雪刚成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规 (6)3.1 总体技术规 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项 (16)附表一：无线基站防雷接地系统维护作业计划 (18)附表二：无线基站防雷接地系统巡检表 (18)附录A：常用术语 (19)第一章概述移动通信基站由于地理环境、建设施工等因素影响，遭受雷害威胁远高于一般通信局站，为了更好贯彻落实YD5098-2005《通信局（站）防雷与接地工程设计规》要求，防止移动通信基站遭受雷害，确保基站设备的安全和正常工作，提高网络运行的安全系数，结合中国电信移动基站维护现状，特制定本技术规。
通信基站防雷接地方式及要求众所周知，雷电对通信设备的危害很大，如果防雷措施不得当，就会导致设备遭受雷击，从而引发重大事故。
因此，对交换设备而言，防雷接地有着举足轻重的意义。
一、雷电基本知识l、雷电产生的条件雷电是一种自然现象，它是由雷云产生的，形成雷云必须具备以下3个条件：即空气中含有足够的水蒸气；大气中的空气形成温度差，以使潮湿的空气形成强大的上升气流；没有破坏或阻碍强烈而持久的上升气流形成的因素。
2、雷电过电压的形成对于通信设备而言，雷电过电压的来源主要有以下几种：(1)感应过电压。
感应过电压是指霄击建筑物或其近区时，瞬态空间电磁场造成设备的损坏。
感应过电压包括电磁感应和静电感应两个分量。
对于建筑物内的各种金属环路或电子设备而言，电磁感应分量大于静电感应分量。
(2)雷电侵入波。
雷电侵入波又称为线路来波，是指当雷云之间或雷云对地放电时，在附近的金属管线上产生的感应过电压。
该感应过电压也会以行波的方式窜入室内，造成电子设备的损坏。
(3)反击过电压。
雷电反击是指雷击建筑物或其近区时，造成其附近设备的接地点处地电位的升高，使设备外壳与设备的导电部分问产生高过电压(称为反击过电压)，而导致设备损坏的现象。
通信设备防雷需要考虑预防的是：感应雷、雷电侵入波和反击过电压，其中需要重点关注的是雷电侵入波和反击过电压。
3、雷电防护的基本原则(1) 系统防护原则应将信息系统及其运行环境作为一个整体开展考虑，防护应该针对整体开展，而不应该只考虑局部情况。
通信设备的防雷包括外部防雷系统和内部防雷系统两个部分，它们是一个有机的整体。
外部防雷主要是防直击雷，它由接闪器、引下线和接地装置组成；而内部防雷则包括防雷电感应、防反击、防雷电波侵入以及保障人身安全，它是指除了外部防雷系统外的所有附加措施。
这些措施可能会减少雷电流在需要防雷的空间内所产生的电磁效应，防止雷电损坏机房内的电气设备或电子设备，这是外部防雷系统所无法保证的。

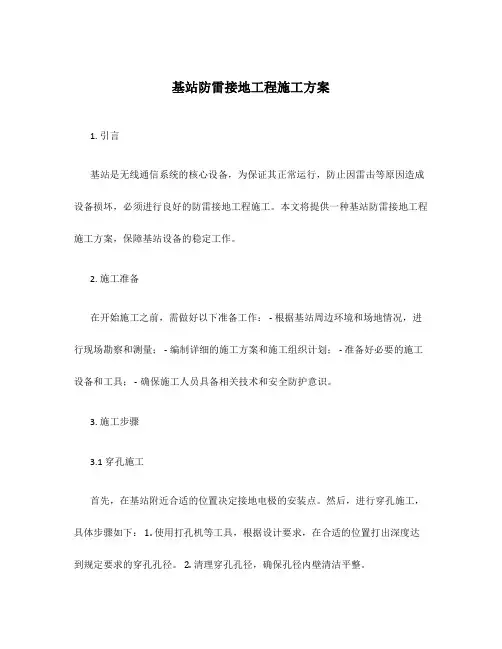

基站防雷接地工程施工方案1. 引言基站是无线通信系统的核心设备，为保证其正常运行，防止因雷击等原因造成设备损坏，必须进行良好的防雷接地工程施工。
本文将提供一种基站防雷接地工程施工方案，保障基站设备的稳定工作。
2. 施工准备在开始施工之前，需做好以下准备工作： - 根据基站周边环境和场地情况，进行现场勘察和测量； - 编制详细的施工方案和施工组织计划； - 准备好必要的施工设备和工具； - 确保施工人员具备相关技术和安全防护意识。
3. 施工步骤3.1 穿孔施工首先，在基站附近合适的位置决定接地电极的安装点。
然后，进行穿孔施工，具体步骤如下： 1. 使用打孔机等工具，根据设计要求，在合适的位置打出深度达到规定要求的穿孔孔径。
2. 清理穿孔孔径，确保孔径内壁清洁平整。
3.2 接地电极安装在穿孔孔径内安装接地电极，具体步骤如下： 1. 将预制好的接地电极按要求的深度插入穿孔孔径，确保接地电极与周围土壤紧密接触，提高接地效果。
2. 使用螺母和螺栓等连接件，将接地电极与基站设备连接，确保接地电极与基站设备的良好导电性。
3.3 连接导体铺设连接导体的铺设是保证接地系统导电性的重要环节，具体步骤如下： 1. 根据设计要求和接地电极的位置，确定连接导体的走向和长度。
2. 使用导体夹具和固定件等工具，将连接导体固定在基站设备与接地电极上，确保连接导体的稳固与导电性能。
3.4 接地体电阻测量接地体电阻是评估接地系统效果的重要参数，必须进行测量，具体步骤如下：1. 使用接地电阻测量仪器，对接地系统进行全面的电阻测量。
2. 记录测量结果，评估接地系统效果。
3. 如发现接地体电阻过大，需及时采取措施改善接地效果。
4. 施工质量控制为保证基站防雷接地工程施工质量，需要进行严格的质量控制。
具体包括以下措施： - 施工人员必须熟悉施工方案和工艺要求，按照规范操作； - 进行施工前、中、后的检查和验收； - 采用专业的仪器设备进行必要的测量和监测，确保施工质量； - 如有需要，进行必要的质量整改和返工。
中华人民共和国通信行业防雷接地标准信息产业部邮电设计院（原邮电部设计院）是制定中华人民共和国通信行业防雷接地标准的唯一编制单位上世纪60年代，邮电部设计院的防雷专家就对工程中出现的雷害事故进行了广泛、深入的研究，1986 年开始编制国内外第一个将联合接地理论用于通信局（站）的标准YDJ26-89 《通信局站接地设计技术规定》（综合楼部分）到YD5098-2001《通信局（站）雷电过电压保护工程设计规范》的颁布已经是第五个标准了，YD5098-2001 使通信局（站）的防雷技术进入到一个崭新的阶段，该标准采取广泛与IEC 及ITU 等相关国际标准接轨的编写方法，不但结合了中国国情，也充分考虑了通信局（站）的具体情况而推出的集科学性、先进性、实用性与国际接轨的工程设计标准。
目前已经在通信局（站）防雷工程中起到非常明显的效果，全面的解决了占通信局（站）雷击事故85% 以上的雷电过电压保护问题，下面对中华人民共和国通信行业防雷接地标准与移动通信及网络系统的防雷等相关问题进行介绍。
1 中华人民共和国通信行业防雷接地标准China national standards on lightning discharges and earthing1) YDJ26-89 《通信局(站)接地设计暂行技术规范》（综合楼部分）Temporary Specifications on Earthing Design for Telecommunication Bureaus(Stations) (T elecom Integrated Building Part) - -- 原邮电部第一个通信局（站）防雷接地标准，在世界上第一个将联合接地的理论写在通信局（站）防雷接地的标准中；2) YD2011-93 《微波站防雷与接地设计规范》Specifications on Lightning Discharges and Earthing Design for Microwave Stations ；3) YD5068-98 《移动通信基站防雷与接地设计规范》Specifications on Lightning Protection and Earthing Design for Mobile Communication Base Stations ；4) YD5078-98 《通信工程电源系统防雷技术规定》Specifications on Lightning Protection for Power Supply System in Engineering of Telecommunications ；5 ) YD5098-2001 《通信局(站)雷电过电压保护设计规范》Specifications for Engineering Design of Lightning Over-Voltage Protection for Communication Bureaus(Stations ), 该规范是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常工作而编制的。
通信基站防雷接地技术要求(1.0)1. 引言随着信息化建设的迅速推进，通信基站在现代社会中发挥着至关重要的作用。
但是，基站的设备和建筑往往会成为遭受雷击的重要目标，一旦遭受雷击，将会给基站带来严重的损失。
因此，在基站的设计和建设中，防雷接地技术显得尤为重要。
2. 防雷原理为了保护基站，必须采取一系列措施来保障基站的设备和建筑不被雷击。
对此，最根本的解决方案就是通过防雷接地技术来进行基站的防雷保护。
对于基站的防雷接地技术，通常采取以下几种原理：•直接接地原理：将基站的所有设备和建筑直接接地，使雷电能够沿导体排放到土壤上，进而达到防雷的目的。
•防雷针原理：在基站的建筑物上，安装带有针状金属尖端的导体，这样能够发挥促进气体局部放电的作用，达到引导雷电电流进入地下的效果。
•接地网原理：在基站附近挖下大量地埋接地物，将这些接地物都连接起来，形成接地网，以便更有效地将雷电排放到地下去。
•屏蔽原理：在基站的设备周围设置金属屏蔽，将雷电电流引到地面，同时通过屏蔽，将基站内产生的静电干扰分离开来。
•防雷带原理：将金属防雷带从建筑物上向地面拉起，通过导体作用将雷电电流导入地下，达到避免雷击的目的。
3. 接地要求在进行基站地接的过程中，有一些接地的要求必须要严格遵循，以保障基站的安全。
通常来说，接地要求可以为以下几点：•地网布置：根据基站的实际情况，综合考虑土壤电阻和绝缘人孔的要求，合理布置地网，达到防雷效果。
•地网连接：采用大直径、低电阻耐腐蚀的材料来连接地网，以保证接地的质量。
•接地深度：一般情况下，接地的深度要求大于2m，具体深度还要根据基站的实际情况进行合理估算。
•接地材料：选择导电性好，腐蚀性小的材料进行接地，例如：裸铜线或镀铜材料。
•地下水域：在接地时切勿接触地下水域，以免对环境造成污染。
•接地电阻：接地电阻这一点尤其重要，根据相关规定，接地电阻一般不得大于10欧姆。
4.通讯基站的防雷接地技术是基站建设中至关重要的一环，合理且科学的防雷接地设计能够有效提高基站设备和建筑的抗雷电能力，起到预防雷击的作用，是基站安全的保障。
基站防雷接地规范（2006年试行V3.5）为了防止移动通信基站遭受雷害，确保建筑物、站内工作人员的安全，确保基站内设备的正常工作，提高网络运行的安全系数，有必要做好移动通信基站的防雷与接地工作。
一．基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则：1．防止异常电流进入机房。
2．对进入机房的异常电流，应通过避雷器、合理接地系统和地网尽快泄放。
3．对通过以上原则仍未能避免的异常电流应通过等电位连接的技术，将影响降低到最低。
二．电力引入2．1变压器应安装高低压避雷器，其地线应与地网良好连接。
2.2基站供电应采用三相四线铠装电力电缆埋地进入机房，其长度不宜小于15m。
2．32．4重点基站（如传输节点机房等）、郊区及乡镇基站必须安装压敏型电源避雷器。
一级避雷器应安装在基站总交流配电箱内（或旁边）、二级避雷器应安装在开关电源AC屏内，该避雷器应在采购电源设备时一并提出要求。
一级电源防雷器的安装必须在电源线的进口处，不许安装在远离电源线的地方，否则将失去作用。
一、二级避雷器的接地线应尽量短直，引下线长度应不大于1.5米，截面积为35mm2，连接必须可靠，线耳压接必须牵固。
安装位置如图一所示。
一、二级避雷器间的交流电源线长度应不少于5m，对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH（5m*1.7μH/m）的空心电感退耦器（必须注意电感的最大工作电流，不得等于或小于基站最大用电负荷）。
图一内置避雷器AC屏的安装位置2．4．1电源避雷器的要求：2.4.1.1．第一级压敏避雷器的要求：（1）对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线；响应时间≤100ns，3+1的保护模式（2）山区（中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区的地区）电源用SPD最大通流量:L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测，最大持续工作相电压385V，采用3+1的保护模式。
内容简介用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷击类型用户至上用心服务Customer First Service Foremost用户至上用心服务Customer First Service Foremost通信局站雷害所损害设备类型打坏的各种通信网络设备h电源设备h交换设备h传输设备h数据设备h平台设备h监控设备h控制设备h基站设备h微波设备h IT设备打坏各种SPDh电源SPDh数据SPDh网络SPDh信号SPDh天线SPDh保安单元打坏外线h市电外线h光缆外线h电缆外线中断通信工作h电源中断h电源异常h基站瘫痪h基站异常h基站掉电h传输中断h传输异常h数据中断h数据异常h监控中断h监控异常66内容简介用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站的地网用户至上用心服务Customer First Service Foremost通信局站地网标准要求大型重要局站地网接地电阻小于1Ω小型局站地网接地电阻小于3 Ω99用户至上用心服务Customer First Service Foremost地质条件恶劣地网建造石头地质上建地网山区建地网h尽量扩大地网面积h尽量更换上好土壤h尽量延伸地网至远处好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h市电电缆埋地套铁管进基站h尽量延伸地网至山下好土壤h尽量多用高效降阻剂h尽量多做外围放射线地网h尽量多将建筑、铁塔、变压器连接成一个整体地网h尽量采用深长垂直接地体h尽量减少大电流进入机房内h市电电缆埋地套铁管进基站h降阻剂法h外延接地降阻法h深井式接地级降阻法h水下地网法h大规模换土法最大困难：地面土质太差，土壤电阻率太高。
移动通讯基站防雷接地技术及其重要性探讨摘要：简单介绍了我国移动通信事业的发展历程和移动通信基站防雷接地的必要性。
阐述了随着时代的发展，移动通信基站防雷与接地变得越来越重要，虽然它们自身的设备很脆弱，但恰恰是它们，为保证通信的顺畅提供了基本的保障。
因此，在进行移动通信基站建设时，应该树立正确的理念，防患于未然，并努力做好事前预防，加强移动通信基站的防雷与接地建设，避免雷击灾害的发生。
重点说明了防雷接地系统的构成和基本要求，对移动通信基站的防雷与接地的具体操作进行了介绍。
关键词：移动通信；基站；防雷；接地1、防雷接地系统的构成大地、接地电极、接地引入线、地线汇流排、接地配线 5 部分组成了防雷接地系统。
大地具有导电性，而且容电量无限大。
接地极放置在大地或海水中的导电元件组，提供直流电路的一点与大地之间的低阻通路，有在一定时间内连续通过电流的能力。
接地引线在接地电极与室内地线汇流铜排之间起连接作用。
汇流排是在主机板上，用来汇集所有资料，并将之传送出去的一个中继站。
一般来说，系统会透过汇流排来装设各种介面卡，并传输各种资料到介面卡所连接的设备上，我们也称为总线。
地线汇流排为汇集接地配线所用的母线铜排。
接地配线用于连接设备到地线汇流排。
2、防雷接地系统的基本要求一是必须要注意对接地电阻的要求。
降低接地电阻是实现雷电流泄流的关键，接地电阻主要是指土壤电阻。
不同设施对接地电阻的要求稍有差异，移动通信基站基座≤4 Ω，天馈线金属屏蔽层≤4 Ω，信号避雷器≤10 Ω，电源避雷器≤4 Ω，安全保护地≤4 Ω，通信机房≤1 Ω。
二是联合接地的要求。
联合接地是使局（站）内各建筑物的基础接地体和其他专设接地体相互连通形成一个共用地网，并将电子设备的工作接地、保护接地、逻辑接地、屏蔽体接地、防静电接地以及建筑物防雷接地等共用一组接地系统的接地方式。
一般第三类防雷建筑物的防雷接地要求是30Ω，强电系统≤10Ω，弱电接地≤4 Ω，而1 Ω 是强弱电采用共同接地极时采用的。
通信基站防雷接地技术要求(1.0)中国铁塔股份有限公司Q/ZTT 1009-2014通信基站防雷接地技术要求(试行)版本：V 1.02015-01-06发布2015-01-08实施中国铁塔股份有限公司发布前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司建设实际情况，提出了中国铁塔股份有限公司在通信基站防雷接地建设上的技术要求，为防雷接地系统设计、施工、验收、维护提供技术依据。
本技术要求适用于新建、扩建、改建通信基站工程。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
本技术要求起草单位：中国铁塔股份有限公司、中国移动通信集团设计院有限公司总则1.0.1为防止和降低中国铁塔股份有限公司通信基站因雷击造成的危害，确保人员安全和通信设备的安全和正常工作，制定本技术要求。
1.0.2本技术要求适用于中国铁塔股份有限公司通信基站防雷与接地系统的设计，系统工程建设、维护管理可参照执行。
1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业规范为准。
1.0.4通信基站防雷与接地工程涉及到其它领域的内容，尚应符合国家现行有关标准的规定。
1.0.5通信基站防雷接地工程应建立在联合接地、均压等电位、分区保护的基础上，并应根据电磁兼容原理，按防雷区划分原则，对防雷器的安装位置进行合理规划。
1.0.6通信局（站）雷电过电压保护工程，必须选用经过国家认可的第三方检测部门测试合格的防雷器。
1.0.7通信基站的雷电过电压保护，应根据当地雷电活动情况和环境条件，选择合理防护措施的同时，也应防止过度保护造成不必要的浪费。
1.0.8通信基站所在地年雷暴日的确定，应依据当地气象部门提供的有关数据，或者参照本规范附录A和附录B的范围确定。
1.0.9下列国家标准及行业规范对于本技术要求的应用时必不可少。
《建筑物防雷设计规范》GB 50057。
《通信局（站）防雷与接地工程设计规范》GB 506891术语2.0.1雷暴日（Thunderstorm Day）一天中可听到一次以上的雷声则称为一个雷暴日。
机房装修：（1）荷载抗震加固1）基站机房防雷、防震、接地应符合按照《电信专用房屋设计规范》（YD 5003-2005）要求。
地面匀布荷载应大于 600kg/m2（同机房内有更高荷载要求设备，按高荷载计），不能达到的采取承重加固措施。
2）楼面为预制板楼面时，应加强楼面的整体性，防止产生裂缝。
对于租用房屋经改造作为机房使用的，应采用加固措施，尽量使设备及蓄电池组的荷载直接分散到承重墙上。
（2）基站外环境要求1）站房附近无垃圾、积水，站房围墙内无垃圾、工程遗留物等。
2）独立建站，需有围墙，围墙门完好、围墙无缺口，能正常关锁、隔离。
3）围墙外排水设施齐全，四周排水孔畅通，地基稳固无沉降，围墙无裂痕。
4）散水坡完好，无断裂和塌陷现象。
1.2基站机房环境（1）基站大门1）机房门采用钢质防盗门，门外开，防盗门不应有损坏或腐蚀生锈痕迹, 门锁不锈蚀，打开容易、防盗性能良好；2）基站防盗门外侧应有醒目、统一的警示牌。
（2）基站窗户、地面、墙面1）机房窗户应不受阳光直射，受阳光直射时需用遮光纸做避光处理或用隔热板封闭窗户。
2）机房室内净空高度≥2.8m。
3）地面材料：已建站地面不起尘，新建基站地面采用水磨石、半硬质塑料、地板砖等防火材料铺设，地面应干净整洁，不起尘，不应堆放杂物。
4）墙面、天花板面层材料：乳胶漆，漆面无剥离、脱落现象；墙面应平整、光洁、无裂缝、不掉灰，尽量避免不必要的线脚，以免积聚尘土，墙面涂刷无光白色油漆；机房墙面和机房顶不应有渗水现象或潜在渗水隐患。
5）机房室内装修材料应采用耐久、不起灰、阻燃性的材料。
无人值守基站机房内不作装饰性装修。
不得使用木地板、木隔墙、吊顶及塑料壁纸等材料，严禁装饰木墙裙。
（3）机房内部环境要求1）要求机房有良好的密封性，既能防止灰尘、昆虫等从外界进入机房，又便于对机房温度和湿度的控制。
2）要求机房安装有空气调节设备，具有来电自启动功能。
机房室内温度保持在10℃～32℃。
基站防雷接地施工方案1. 引言基站防雷接地是基站工程建设中非常重要的一项工作。
在电信通信设施运行中，如遭遇雷电天气，没有合理的防雷接地措施会导致电信设施受损，给通信运营商带来巨大的经济损失。
因此，为了保障基站的安全和稳定运行，必须要制定合理的基站防雷接地施工方案。
本文将介绍基站防雷接地施工方案的设计原则、施工材料和步骤，并提供一些建议以帮助设计人员和施工人员完善防雷接地方案。
2. 设计原则在制定基站防雷接地施工方案时，需要遵循以下设计原则：2.1. 接地电阻低防雷接地系统的电阻不能过高，否则会导致接地效果不理想。
一般来说，接地电阻应控制在10欧姆以下，以保证雷电保护的有效性。
2.2. 接地材料选择选择好的接地材料可以有效提高接地效果。
常用的接地材料包括铜杆、铜带和镀铜接地板等。
2.3. 接地电位一致基站的各个接地点应保持相同的接地电位，以防止电压过大，引发雷电冲击。
2.4. 施工质量可靠防雷接地施工需要经过仔细的规划和合理的施工，确保接地装置的可靠性和稳定性。
施工过程中应注意接地电阻的测量和接地装置的正确连接。
3. 施工材料和工具以下是基站防雷接地施工所需的材料和工具清单：•铜杆或铜带：用于制作接地引下线和接地体。
•接地电极：用于将铜杆或铜带接地，传导雷电冲击电流。
•焊锡和焊接工具：用于焊接接地装置的连接部分。
•测量仪器：包括接地电阻测量仪、电压表等，用于测试接地系统的性能和可靠性。
4. 施工步骤基站防雷接地施工一般包括以下步骤：4.1. 方案设计根据基站的具体情况和防雷要求，制定合理的防雷接地方案。
方案设计应包括接地体的位置确定、接地材料的选择、接地电阻计算等。
4.2. 施工准备收集所需的施工材料和工具，并检查其完好性。
确保施工现场安全，按照规定使用个人防护装备。
4.3. 铺设接地引下线根据方案设计，铺设好接地引下线，将其连接至接地体和接地电极。
4.4. 安装接地电极根据方案设计，选择合适的接地电极，并将其安装在合适的位置。
中国电信移动基站防雷接地整治规范（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》（YD5098-2005）基础上，特编制移动基站防雷接地技术规范。
本规范起草过程中，湖北电信公司在湖北省内广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。
中国电信无线基站防雷接地整治规范的制订有一个不断完善的过程，本次制订的定为1.2 版。
由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。
本规范由中国电信集团公司网络运行维护事业部负责解释、监督执行。
规范使用过程中，如有需要补充或修改的内容，请于中国电信集团公司网络运行维护事业部联系。
本规范起草单位包括中国电信湖北电信公司。
主要起草人为：湖北电信公司：王成周志安吴雪刚郑成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规范 (6)3.1 总体技术规范 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项........................................ 错误!未定义书签。
附表一：无线基站防雷接地系统维护作业计划 ............... 错误!未定义书签。
附表二：无线基站防雷接地系统巡检表 .. (18)附录A：常用术语 (19)第一章概述移动通信基站由于地理环境、建设施工等因素影响，遭受雷害威胁远高于一般通信局站，为了更好贯彻落实YD5098-2005《通信局（站）防雷与接地工程设计规范》要求，防止移动通信基站遭受雷害，确保基站内设备的安全和正常工作，提高网络运行的安全系数，结合中国电信移动基站维护现状，特制定本技术规范。
本技术规范综合考虑了移动基站设备防漏电、防静电、雷电过电压保护等综合防护措施，用以指导各级技术人员做好移动基站工程建设随工监理、日常维护检查和定期测试及整治工作。
第二章移动基站防雷接地原则移动通信基站必须采取联合接地、站内均压等电位连接、馈线接地分流、雷电过电压多级防护、直击雷防护等综合防雷措施。
2.1 均压等电位2.1.1基站内电源类和信号类设备的损坏，一般是由于电源线或信号线上有感应过电压，造成设备间的不等电位，形成电位差。
在基站内将分开的设备、各类导电物体用接地导体或浪涌保护器连接起来以减小雷电流在它们之间产生电位差，避免内部形成回路造成地电位反击，这就是均压等电位连接。
2.1.2 基站均压等电位连接必须采用单点接地连接方式(俗称葡萄串方式)，严禁采用多点接地连接方式（俗称羊肉串方式）。
环形地网环形地网图1：基站等电位连接示意图2.2 联合接地移动基站内各建筑物的基础接地体和其它专设接地体（如铁塔地网、变压器地网）相互连通形成一个公用地网，并且将基站内各类设备的工作接地、保护接地、逻辑接地、屏蔽体接地、防静电接地以及防雷接地等共用一组接地系统的方式。
2.3 综合防护指移动基站在联合接地基础上，采用交流引入多级防护、逐级限压、均压等电位连接等综合防护措施，使基站同时具有防雷电、防漏电、防静电功能的综合防护系统。
2.4 交流引入多级防护由于供电线路长，多采用架空传送，雷电波极易从供电线路耦合进入，同时考虑到电源避雷器残压的影响，基站的交流引入应进行多级过电压防护，根据不同的区域地理条件，基站交流引入防护措施分为交流引入二级防护和交流引入三级防护两种方式。
2.4.1 交流引入二级防护是指在基站交流配电箱内安装第一级电源SPD （Imax 60KA/ 3+1防雷模块），在开关电源内安装第二级电源SPD（Imax 40KA/ 3+1防雷模块)。
2.4.2交流引入三级防护是指在交流引入二级防护的基础上，在交流配电箱之前增加一级电源SPD防雷箱（Imax 120KA/3+1防雷模块）作为第一级防护，其它两级防护与交流引入二级防护相同。
2.4.3相邻两级电源SPD之间的供电线路应有5m以上的间距，间距达不到时，应加装退耦器件。
2.4.4 模块式电源SPD引接线长度应小于1m，接地线长度应小于1.5 m；箱式电源SPD引接线和接地线长度均应小于1.5 m。
2.4.5接地排与设备相连接的接地线较短时（不小于1.5m）采用不小于16mm2的多股铜线，较长时(超过1.5米)采用不小于35 mm2的多股铜线。
或增加一个分排，先将其与设备间用不小于16 mm2的多股铜线连接，再用35 mm2以上的多股铜线与接地排连接。
第三章移动基站防雷接地技术规范3.1 总体技术规范基站防雷接地系统总体上由“一针一网两地排、三线入地三线进局”组成。
3.1.1 一针即1根避雷针，其作用是从被保护物体上方引导雷电流通过，并安全泄入大地，防止雷电直击，减小其保护范围内的设备和建筑物遭受直击雷的概率。
基站天线和机房应在避雷针的45°角保护范围之内。
3.1.2一网即1个联合地网，其作用是使基站内各建筑物的基础接地体和其它专设接地体互联互通形成一个公用地网。
3.1.2.1 基站地网接地地阻要求控制在10Ω以内。
3.1.2.2 基站机房地网与铁塔地网和变压器地网在地下必须通过不少于两个连接点焊接连通，如地网之间距离超过30m可不连通。
地网网格不大于3×3m，埋深不小于0.7m。
图2：基站联合接地示意图3.1.3 两地排即2个接地汇集排（避雷地排、工作保护地排）3.1.3.1 避雷地排是基站馈线进窗口处的馈线接地、馈线避雷器接地、进机房前光缆加强芯断开处远端接地、基站交流引入的第一级SPD接地等接地线的接地汇集排。
3.1.3.2 避雷地排的安装地点要求安装在基站机房内馈线窗口处靠近交流配电箱一侧。
3.1.3.3 工作保护地排是-48V直流工作地、传输工作地、传输保护地、第二和第三级SPD接地、基站所有设备金属外壳、室内走线架、电池架保护地的接地汇集排。
对于采用交流三级防护，第二SPD应就近接地。
3.1.3.4 工作保护地排应安装在基站机房内设备密集区域附近的墙壁上。
3.1.3.5 避雷地排和工作保护地排不得直接连通。
3.1.3.6 两地排采用面积不小于400mm×100mm×5mm的铜排。
3.1.3.7机房内走线架各段应电气连通并作保护接地处理，要求与建筑物内的钢筋（包括立柱、梁、地板）绝缘，不得与室外馈线架直接连通。
3.1.4 三线入地即避雷针、避雷地排、工作保护地排通过各自接地引下线接入到联合地网。
3.1.4.1 避雷针接地引下线：通过40mm（宽）×4mm（厚）的热镀锌扁钢将避雷针连接到联合地网上，入地连接点要求远离机房侧。
3.1.4.2 避雷地排接地引下线：通过40mm（宽）×4mm（厚）的热镀锌扁钢将避雷地排连接到联合地网上，入地连接点要求远离铁塔塔角。
3.1.4.3 工作保护地排引下线：通过40mm（宽）×4mm（厚）的热镀锌扁钢将工作保护地排焊接到联合地网上，入地连接点要求远离铁塔塔角。
3.1.4.4避雷针、避雷地排、工作保护地排的接地引下线入地连接点在地网上相互距离宜间隔5m以上。
接地引下线入地连接点必须与地网可靠焊接，与地排可靠连接。
3.1.5 三线进局基站供电线、传输信号线、天馈线引入机房必须采取有效的雷电防护措施。
3.1.5.1 基站供电线：在基站交流电源进线处和开关电源交流引入端之间安装多级SPD，实现多级防护，逐级限压，达到供电线防雷的目的。
3.1.5.2 传输信号线：①传输信号线的避雷线或拉线在终端杆处必须接地；②传输光缆进机房前，统一采用在馈线窗口处切断光缆加强芯及金属屏蔽层，将光缆加强芯及金属屏蔽层断开处的远端接至避雷地排，进机房端的光缆加强芯及金属屏蔽层可不再接地。
3.1.5.3天馈线：①架设有独立铁塔的馈线及其他同轴电缆金属外护层应采用截面积不小于10 mm2的多股铜线分别在天线处、离塔处、馈线窗入口处就近接地；当馈线及其他同轴电缆长度大于60m时，在铁塔中部增加一个接地点。
②要求在机房入口馈线头处安装天馈线SPD，天馈线SPD接地线采用≥10mm2的多股铜芯导线接至集线器，集线器采用≥35mm2的多股铜芯导线接至避雷地排。
3.1.6移动基站防雷接地系统示意图图3：移动基站防雷接地系统示意图3.1.7移动基站防雷系统接地连接线示意图图4：移动基站防雷接地系统接地连接线示意图移动基站防雷系统接地线说明：（1）基站收发信机保护地线：基站主设备外壳保护地采用≥16 mm2的多股铜芯导线接至工作保护地排。
（2）传输设备工作地线：传输综合机柜内设备工作地采用≥16 mm2的多股铜芯导线接至工作保护地排。
（3）传输设备保护地线：传输综合机柜内设备保护地采用≥16 mm2的多股铜芯导线接至工作保护地排。
（4）开关电源直流工作地线：开关电源设备直流输出正极采用≥70 mm2的多股铜芯导线接至工作保护地排。
（5）开关电源保护地线：开关电源设备内保护地排接地线采用≥16mm2的多股铜芯导线接至工作保护地排。
（开关电源内SPD接地线：开关电源设备内SPD接地线采用≥16 mm2的多股铜芯导线接至开关电源设备内的保护地排。
）（6）交流配电箱保护地线：交流配电箱内保护地排采用≥16 mm2的多股铜芯导线接至工作保护地排。
（7）蓄电池架保护地线：蓄电池架保护接地采用≥16mm2的多股铜芯导线接至工作保护地排。
（8）动环设备保护地线：动环设备保护接地采用≥4mm2的多股铜芯导线接至工作保护地排。
（9）走线架保护接地线：走线架保护接地采用≥16mm2的多股铜芯导线接至工作保护地排。
（10）微波设备工作地线：微波设备工作接地采用≥16mm2的多股铜芯导线接至工作保护地排。
（11）微波设备保护地线：微波设备保护接地采用≥16mm2的多股铜芯导线接至工作保护地排。
（12）电源SPD避雷接地线：①当采用交流引入二级防护时，交流配电箱内电源SPD为第一级，电源SPD避雷接地线采用≥16mm2的多股铜芯导线接至避雷地排。
