10KV上互感器的选型

10kv开闭所电流互感器的选择（1）参数选择1》电流互感器的二次额定电流有1A、2A和5A三种，5A为优先值；10KV开闭所用电流互感器二次侧额定电流一般为5A。

2》电流互感器额定二次负荷标准值，按GB1208-1997《电流互感器》的规定，为下列数值之一：2.5、5、15、20、25、30、40、50、60、80、100VA。

10KV开闭所用电流互感器主要用于电流显示保护控制及计量，容量比较小，其额定二次负荷一般为10、15、20、或25VA。

3》二次级的数量取决于测量仪表，保护和自动化装置的要求。

一般情况下，测量仪表与保护装置宜分别接于不同的二次绕组，否则应采取措施，避免相互影响。

（2）型式选择。

根据不同的使用场合需要，电流互感器有不同结构的型式。

10KV开闭所电流互感器都安装在10KV开关柜中，一般采用树脂浇注绝缘结构。

（3）一次额定电流选择。

当电流互感器用于测量时，其一次额定电流应尽量选择得比回路中正常工作电流大1/3左右，以保证测量仪表的最佳工作量，并在过负荷时使仪表有适当的指示。

（4）短路稳定校验。

动稳定校验是对产品本身带有一次回路导体的电流互感器承受短路电流发热的能力。

当动稳定不够时，可选择额定电流较大的电流互感器，增大变流比。

（5）关于准确级和暂态特性。

电流互感器的准确级是在额定二次负荷下的准确级次。

用于电能计量的电流互感器，准确级不应低于0.5级；用于电流测量的，准确级不应低于1级。

用于继电保护的电流互感器应带字母“P”，保护用电流互感器的标准准确级为“5P”和“10P”，同时应校验额定10％倍数，以保证短路时的误差不超过额定值。

电流互干器该如何选择？[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。

电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mj s小于电流互感器的饱和倍数mb1; 四为按热稳定;五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:N=I1RT /(0.7*5);=S/17.32)A，注：U1=10kV或者0.4kV；变压I1RT----变压器一次侧额定电流器容量/17.32/3.5或变压器容量/60.62=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64（36.4/10）/5=72.8%。

10kV电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用;它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kVA站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5(采用GL型过电流继电器、直流操作),这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1; 四为按热稳定; 五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求;下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一. 按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A;N----电流互感器的变比;显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA 变压器按此原则选择时,电流互感器的最大变比：400kVA I1RT =23A N=6.6 取40/5=8500kVA I1RT =29A N=8.3 取50/5=10630kVA I1RT =36.4A N=10.4 取75/5=15800kVA I1RT =46.2A N=13.2 取75/5=151000kVA I1RT =57.7A N=16.5 取100/5=201250kVA I1RT =72.2A N=20.6 取150/5=301600kVA I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

10KV配电系统的电流互感器2CT、3CT的比较摘要：本文简要的分析了10KV民用配电系统中，常用继电保护的必要元器件—电流互感器数量的选择在单相接地故障的情况，比较了二个和三个电流互感器的继电保护的优缺点，以及关于误动的补充解决方案的探讨。

关键词：继电保护、电流互感器、单相接地故障我国10KV民用配电系统中，主要采用中性点非直接接地的方式，其中又分中性点不接地方式、经消弧线圈接地方式、经电阻接地方式。

均属于小电流接地系统。

比较常见的故障主要是单相接地故障。

市场上的配电产品中有二个电流互感器和三个电流互感器两种，而大部分的情况是采用较为经济的做法，只安装二个电流互感器，均安装在A、C两相上。

电流互感器主要用来测量电流，由于三相三线供电，只需要测其中两相电流，即可以通过计算矢量和得出另一相的电流。

在小电流接地系统中，无论是2CT，还是3CT，从测量和计量两方面来看，均能很好的满足供电要求。

nW6开关114实际电网的保护并不是电流决定一切,有时时间/方向更重要，这里不讨论这些方面的问题。

一、电流互感器接线方式一般线路保护的电流互感器接法为星形接法。

2CT为非全星形接法；3CT为全星形接法。

如下图：2CT 非全星形接法 3CT 全星形接法非全星形接线方式广泛在中性点不接地的系统中应用。

因为在这种系统中，当网路发生一点接地时，还允许继续运行一段时间，如果两条并联线路各有一点发生接地故障，这时故障电流很大，则要求只跳开一条故障线路。

全星形接线方式对各种故障都能起保护作用，当短路电流相同时，对所有故障都同样灵敏，对相间短路动作很可靠，至少有两个继电器动作。

因此它主要用于高压大电流接地系统，以及大型发电机、变压器、电动机等作为相间和单相接地的保护。

nW6开关114nW6开关114二、2CT的出发点nW6开关114对于中性点非直接接地系统，此类系统发生单相接地故障时，故障点的电流比较小，而且三相之间的线电压基本保持对称，对负荷的供电影响不大，在一般情况下允许继续运行1～2小时。

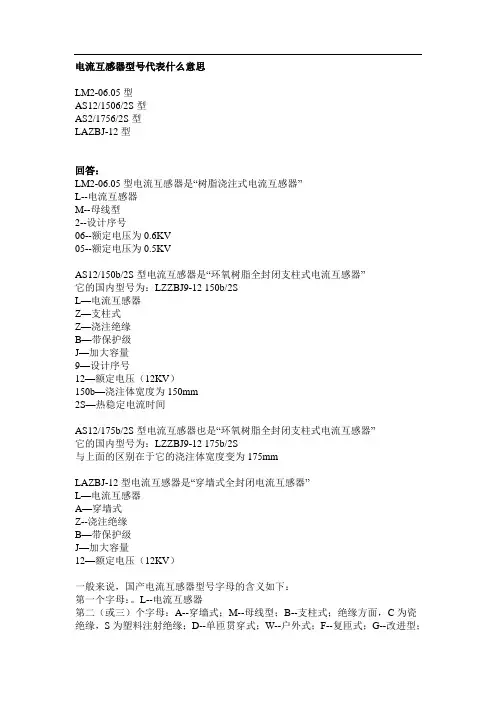

电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：。

L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

一、人生，没有真正的绝境，无论你遭受多少的艰辛，或经历多少的苦难，只要心中还怀着一粒信念的种子，总有一天，你就能走出困境，让生命，重新开花结果。

二、这世界，没有劈不开的柴，只有不够快的斧；没有做不到的事，只有想不到的人。

一生中，只要你真心想干，总会找到办法，你若不想干，遍地都是理由。

求助-在KYN28上互感器的选型问题？各位高手，小弟初涉高压柜，想请教几个问题。

第一、在进线计量柜中和PT柜中，电压互感器是如何选型的？JZD-10Q 10/0.1KV 0.2级是用在计量柜上的，JDZJ-10Q 10000/√3/100/√3/100/3是用在PT柜上的，这两者之间有什么区别？10000/√3/100/√3/100/3这些参数是什么意思？第二、电流互感器型号：LZZBJ9-10A 50/5A 0.5/10P? ?其中0.5是测量精确级别，10P又是什么意思啊？第三、在PT柜中是不是每台都有消谐器啊？两台PT柜中是不是有两只消谐器、一只PT 切换装置啊？第四、在10KV回路中，有LZZBJ9-12系列的电流互感器吗？这个不是12KV的吗？这个型号和LZZBJ9-10又有什么区别啊？1、0.2等级是专门用来计量的。

10000/√3是一次侧的相电压，100/√3的绕组接成Y接，可以测量母线的线电压和相电压，100/3绕组接成开口三角形用于继电保护，开口三角形的电压在金属性接地时正好为100V。

2、0.5/10P中，0.5是标准准确等级，10P是保护用电流互感器准确等级。

3、PT柜中一般都有一套消弧消谐装置。

系统中如果是分段接线，每段中各有一个带消弧消谐PT柜。

当母联开关投入时候是不允许同时投入的，没有所说的切换装置。

4、在10KV回路中，是有LZZBJ9-12系列的电流互感器的。

额定电压是12KV，可以在一定程度上预防雷击或操作过电压，比10KV的绝缘要好。

高压柜KYN28A-12.1,计量柜，电流互感器选LZZBJ9-10? ?0.2S/10P20??2个电压互感器选JDZ10-10??10/0,1KV 0.2级??2个熔断器NRXP-10/0.5A??3个??2，PT柜，电压互感器选JZX10-10??10000/√3/100/√3/100/3? ?3个??熔断器NRXP-10/0.5A??3个。

10kv电流互感器的参数10kV电流互感器是一种用于测量高压电网中电流的传感器。

它的参数包括额定电压、额定电流、精度等。

额定电压是指电流互感器能够正常工作的最高电压值。

一般来说，10kV电流互感器的额定电压为10kV，也就是说它能够在10kV的高压电网中正常工作。

这个参数的确定是根据电网的电压等级来决定的，不同电压等级的电网需要选择相应的额定电压的电流互感器。

额定电流是指电流互感器能够测量的最大电流值。

10kV电流互感器的额定电流通常为几百安培或几千安培，具体数值根据实际需求而定。

当被测电流超过额定电流时，电流互感器的输出信号会出现非线性失真，因此在选择电流互感器时要根据实际测量电流范围来确定额定电流值。

精度是电流互感器的重要参数之一。

它反映了电流互感器测量结果与被测电流真实值之间的偏差程度。

一般来说，10kV电流互感器的精度要求较高，通常在0.2级或0.5级。

精度等级越高，电流互感器的测量结果与真实值之间的偏差越小，但相应的成本也会增加。

电流互感器还有一些其他的参数需要考虑，比如额定频率、短时热负荷能力、过载能力等。

额定频率一般为50Hz或60Hz，短时热负荷能力指电流互感器在额定电流下能够承受的短时间过载能力，过载能力是指电流互感器能够承受的短时间过载电流。

10kV电流互感器是用于测量高压电网中电流的传感器。

它的参数包括额定电压、额定电流、精度等，这些参数的选择要根据实际需求和电网的要求进行确定。

在选择电流互感器时，需要考虑这些参数以及其他一些参数，以确保测量结果的准确性和可靠性。

同时，还需要注意电流互感器的安装和使用要求，以保证其正常工作和延长使用寿命。

电流互干器该如何选择？文章类别：强电设计与施工网站目录: 网站首页—> 强电设计与施工转载自：[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。

电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1;四为按热稳定; 五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A；变压器容量/17.32/3.5(60.62)=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

10KV电压互感器的选型与保护工矿企业商业百货的生产运营离不开电力供应，电力供应的稳定离不开电气设备的安全可靠，让相关人员掌握各种输配电设备、二次回路的相关知识，熟悉规程和反措要求，让电气运行人员能够更快更好的判断、分析、排出故障，是保障安全可靠地电力供应的必要的手段和方法。

1 电压互感器的选型1.1 电压互感器工作原理从工作原理上看，电压互感器和电力变压器基本相同，由于电压互感器的二次负载都是一些电压表、功率表等测量仪表和继电器线圈，阻抗很大、电流很小，因此电压互感器看以看作是一台空载运行的降压变压器，其作用是电压测量，理想的情况是二次电压能准确反应一次电压。

1.2 电压互感器的结构形式与接线方法电压互感器的结构一般分为电容式、电磁式和电子式，电磁式电压互感器在结构上又分为三相式和单相式，在三相式互感器中又有三相两柱和三相五柱两种，从绝缘上又可分为干式、油浸式、六氟化硫绝缘等。

可分为V/V接线、Y/Y接线、Y/Y/△接线，Y/Y/△形接线中开口三角形，可以用来测量电网对地绝缘情况，正常时，由于系统三相电压对称，在开口三角的出口处，电压等于零，据此可以判断系统是否存在接地。

1.3 电压互感器的误差和准确度电压互感器的比差和角差不仅仅与原、副边绕组的阻抗及空载电流有关而且与二次负载的大小和功率因数都有关系。

当副边接近于空载运行时，电压互感器的误差最小，为了使测量尽可能准确，应使电压互感器二次负载降到最小。

发动厂和变电站控制屏上的测量仪表采用0.5～1级电压互感器、3级电压互感器可用于一般精密度不高的测量或者用于继电保护。

电压互感器可以通过高导磁材料制作铁芯或者增加匝数降低磁密度来减小误差也可以采用人工补偿的方法。

1.4 电压互感器二次回路接地问题电压互感器二次回路必须有一点接地，以保证在二次回路上工作人员的安全和二次回路绝缘不遭受过电压的威胁。

电压互感器二次回路的接地点，原则上可以接在任意一点，但是习惯上接在二次回路的零点或者二次回路的B相，对于V/V接线由于不存在中性点，一般都采用B相接地，对于Y/Y/△接线，开口三角没有中性点，采取出线端子一相接地，如果二次回路采用Y接法，可以采用零点接地或者B相接地。

电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：。

L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。

第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

选择电流互感器的动稳定和短时热电流的方法一、概述选择电流互感器的动稳定和短时热电流的方法2007-09-07 15:20随着我国的电力系统的传输容量越来越大，系统的短路容量快速增加。

以10kV系统为例，短路容量从以前的几千安增大到了几十千安。

我国以前生产的电流互感器的额定动稳定电流和额定短时热电流（以下简称动稳定电流和短时热电流）是按照当时电力系统短路容量设计的，其值都比较小，目前，这种变化给电力系统的安全运行带来的隐患没有引起有关人员的高度注意，更没有及时对运行中的电流互感器的动、短时热稳定电流进行校核，及时更好不满足要求的电流互感器，各电网经常发生电流互感器的爆炸事故，造成不必要的损失。

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

10kV系统电流互感器的选择与计算校验问题孙伟涛司梦瑶（国网青岛供电公司,266002,山东青岛）在以往工程项目中，对于电流互感器的选择较为粗放，如：保护用电流互感器的准确限值系数及二次绕组额定容量是否合适，测量用电流互感器的二次绕组额定容量是否合适等,均很少做校验，是否满足要求也不清楚。

本文通过查阅标准、设计手册及相关资料，并结合工程案例，分别给出了10kV系统保护和测量电流互感器的校验条件和校验方法，供同行校验时参考。

1互感器绕组有关参数介绍1■1举例1设保护用电流互感器参数为100/1及5P10、10VA（或5P20、10VA或10P10、10 VA或10P20、10VA）,则其变比之后的参数表示的含义如下。

以5P10为例：P为稳态保护用电流互感器，5是复合误差百分数，10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差W5%。

5P20以此类推。

同理，10P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差W 10%o10P20以此类推。

10VA表示保护绕组的额定二次负荷，可用容量Sm（单位VA）或阻抗Zm（单位Q）表示o两者之间的关系为：Zm=S”2或S bn =lJZ baO因此，当互感器二次电流为5A 时，S bn=52Z bn=25Z bn；当互感器二次电流为1A时，S bn=l2Z bn=Z bn=R bD,女口Sm=10 VA,则z bn=R ba=S”/C=10/12=10（n）o 额定二次负荷心"应大于实际接入的二次负荷他。

1.2举例2设测量用电流互感器参数为100/1及0.5、10VA（或0.5S、10VA）,表示的含义如下。

在实际接入的二次负荷为额定二次负荷的25%-100%之间任一值时，其额定频率下的电流误差不应超过表1所列限值。

表1测量用电流互感器电流误差限值表在额定电流百分数下的电流误差（±%）准确级1%额定电流5%额定电流20%额定电流100%额定电流120%额定电流0.5— 1.50.750.50.50.5S 1.50.750.50.50.5同理，S bn=10VA表示测量绕组的额定二次负荷，也就是R ba=10n o即在实际接入的二次负荷为额定二次负荷的25%-100%时（即2.5Q~10Q）,可以满足表中的电流误差。

10kV电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kVA站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例;二为按继电保护的要求;三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1;四为按热稳定;五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

按一次侧计算电流占电流互感器一次侧额定电流的比例 一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70~100处,此时电流互感器最大变比应为:N=I1RT/(0.7*5);I1RT----变压器一次侧额定电流,A；N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比： 400kVA，I1RT=23A，N=6.6取40/5=8500kVA，I1RT=29A，N=8.3取50/5=10630kVA，I1RT=36.4A，N=10.4取75/5=15800kVA，I1RT=46.2A，N=13.2取75/5=151000kVA，I1RT=57.7A，N=16.5取100/5=201250kVA，I1RT=72.2A，N=20.6取150/5=301600kVA，I1RT=92.4A，N=26.4取150/5=30从上表可以看出,对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8。

电流互感器变比的合理选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kVA站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1; 四为按热稳定; 五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一． 按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A；N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：400kVA I1RT =23A N=6.6 取40/5=8500kVA I1RT =29A N=8.3 取50/5=10630kVA I1RT =36.4A N=10.4 取75/5=15800kVA I1RT =46.2A N=13.2 取75/5=151000kVA I1RT =57.7A N=16.5 取100/5=201250kVA I1RT =72.2A N=20.6 取150/5=301600kVA I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

电表与互感器的选择与型号4、型号及其含义。

?电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号?。

?如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

??①、类别代号:?D--电度表??②、组别代号?表示相线：D--单相；S--三相三线；T--三相四线。

?表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

?③、设计序号用阿拉伯数字表示，每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

?综合上面几点：?DD--表示单相电度表：如DD971型?DD862型??DS--表示三相三线有功电度表：如DS862，DS97l型??DT--表示三相四线有功电度表：如DT862、DT971型??DX--表示无功电度表：如DX97l、DX864型??DDS--表示单相电子式电度表：如DDS97l型??D丅S--表示三相四线电子式有功电度表：如DTS97l型??DDSY--表示单相电子式预付费电度表：如DDSY97l型??DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型??DSSD--表示三相三线多功能电度表：如DSSD97l型??④、基本电流和额定最大电流?基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

?如?5(20)A?即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如?3x5(20)A。

??⑤、参比电压?指的是确定电度表有关特性的电压值?a)的"b200/5 c1度电。

如果1明书上标1、0.1、1级或3级。

1/30的流只有5A的2等。

字母符号含义如下：第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

LZZBJ9-10 电流互感器（A,B,C） LZZBJ9-10W1C、LZZBJ9-10Q一、产品概述LZZBJ9-10、LZZBJ9-10Q、电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用，适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。

目前准确级有0.5、0.2、0.5S、0.2S级，保护级1OP10 10P20等，另可以定制非标产品，详细请来电咨询。

、LZZBJ9-10型电流互感器结构及特点LZZBJ9-10W1C(A,B,C)型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数1、LZZBJ9-10 额定绝缘水平：12/42/75kV2、负荷的功率因数：CO/ =0.8 (滞后)；3、额定二次电流：5A或1A;4、表面爬电距离：满足II级污秽等级要求;5、产品标准：GB1208-2006《电流互感器》6、仪表保安系数：FS W 10;7、其它技术参数见表四、产品选型参数表五、LZZBJ9-10(A,B,C)型电流互感器技术参数LZZBJa-10型电潦互感器LZZBJs-10 type current transformer •技术参数 Technical date拄：用卢加有需携豪求可与我益简协商・定.动热・定可按用户豪球。

N«te ： Afly ipeeial raquJr^rri^nto ean ba n«golist4d wMh ua f Ih^rmAl and h«ai b«th »t«bl6.g ean evst«Hl24d 艸u* r*qulf»fnant. 外影貶安裝尺寸 O veralt dtmension drawing•St 号含义 Typo description产鬲辱号Typest 碇电潦比Ratedtrdn^forfihdllortr«tio(A)5/5 10/5 isra 20/5 LZZSJ9*1OR L22BJ^lt)C30^5 40/5 SO/6 75/5 100^5 150-200/5 30<*'600/5 800-2500/5一》热龍耀电滬 1 s tfiermaF curran t (kA)胡槽定电龍Rated dyna micajrrent(kA) 0用1.9 15 3,8 2,3 5.G 3 rs 4,5 11.2 e 15 7.5 16.0 trs 29 15 37.5 也556+545112.963157,5C u rr&nt Iran Bfo rm€ r10160.2S/10P150,2fWP15 0.S/WP15 0,2Srt),310P15 O.M.5/1DP15Accuracy曲醴gomtjltiatioin准甫第及離宦输出(VA?tBsand rated output _盘i *产品名称：LZZBJ9-10电流互感器型LZZBJ9-10声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器摘要：针对日益扩大的电力系统，研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则，具有十分重要的意义。

关键词：电流互感器电压互感器选择随着电力系统网络的日益扩大，系统短路容量随之增大，电网上谐波普遍存在。

在35、10kV中压电网中电压互感器（PT）、电流互感器（CT）是电力系统中一次与二次的连接环节，他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。

由于电网中谐振现象的普遍存在，所以PT是电网运行中很容易出现故障的元件，选择时一定要谨慎；而某些35、10kV线路正常供电负荷又相对较小，造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求，又要保证正常情况下表计测量的准确性，还要考虑结构紧凑、经济合理。

实际运行中曾出现过线路短路时CT饱和，保护拒动，因而影响系统安全；也出现过变比选择过大造成计量不准，影响企业效益和信誉。

因此在设计和选择PT、CT时必须综合考虑以上各因素。

首先谈谈变电站的实际应用情况。

35kV胡蚁变电站主变容量8000kVAR，电压等级35/10kV。

由于该变电站靠近西郊110kV变电站，10kV母线短路容量较大，因10kV出线负荷要为农村负荷，在一年内不同季节变化较大，正常时负荷比较小，农忙季节负荷又很大。

10kV出线负荷情况见表1。

建站时10kV开关站采用的是河南思达公司生产的预装式开关站，其CT变比为两条线路100/5，两条线路150/5；PT为普通型JDZJ-10一组，采用RN1-10/0.5熔断器保护。

在一年的实际运行中，出现了如下问题：1.计量上出现35kV侧与10kV侧有误差现象；2.PT及保护熔断器各烧坏一只。

经过分析认为原因如下：10kV侧负荷长时间小于CT负荷的50%，造成计量出现偏差；当地电网中谐振比较大，而PT又没有采取抗谐振措施，熔断器的反应时间过长造成的。
