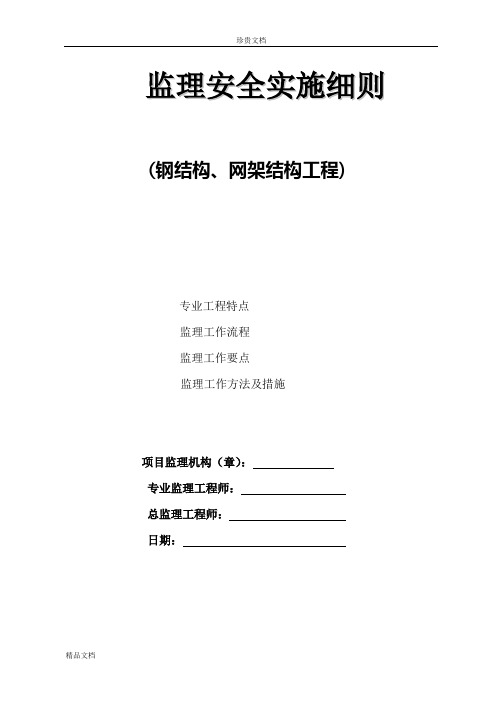

珍贵文档监理安全实施细则(钢结构、网架结构工程)专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：目录1 工程概况 (2)2 安全监理的依据 (3)3 安全监理的目标 (5)4 安全监理工作架构及岗位职责 (5)5 安全监理工作内容及相关措施5～166 安全监理工作流程及用表16钢结构、网架结构工程安全监理细则一、工程概况工程项目名称：XXXX网架工程。
地点：建设规模:Ⅰ—A网架投影面积为1367㎡；Ⅱ区网架投影面积为19109㎡；Ⅲ—A/B为7957㎡Ⅳ区为18672。
建筑结构特征:(网架采用螺栓球节点网架，结构形式为正放四角锥.）环境及其特点：（本工程区域是雷击频发区，要求钢架结构有防雷措施.),项目建设单位:XXXX公司.设计单位：XXXX单位二、安全监理的依据1 《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《建设工程安全生产管理条例》、《安全生产许可条例》、《建筑施工安全检查评分标准》、《施工企业安全生产评价标准》、《湖北省安全生产管理条例》、《湖北省建筑工程安全生产动态管理办法》等国家、省、市有关安全生产文明施工管理的法律法规和规章制度；2 本工程项目政府审批文件；3 与本工程项目有关的工程建设强制性标准和其它建筑施工安全技术规范、操作规程、标准等：⑴涉及到的部分通用标准类：《工程建设强制性标准》《工程测量规范》 GB50026—1993 《建设工程施工现场供用电安全规范》 GB50194—93 《施工现场临时用电安全技术规范》 JGJ46—88 《屋面工程技术规范》GB50207-94⑵涉及到的部分专用标准类：《钢结构设计规范》 GBJ50017—2003 《高层民用建筑钢结构技术规程》JGJ99-98 《型钢混凝土组合结构技术规程》JGJ138-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢结构制作安装施工规范》 YB9254-95 《钢结构制作工艺规程》 DBJ08-216—95 《钢结构检测评定及加固技术规范》 YB9257—96钢材类:《低合金高强度结构钢》 GB/T1591-94 《合金结构钢技术条件》 GB3077—99《厚度方向性能钢板》 GB/T5313 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》 GB709-88 《优质碳素结构钢热轧厚钢板和宽钢带》 GB711—88《钢及钢产品交货技术要求》 GB/T17505-1998 《熔接构造用铸钢品》 JIS 5102 《直缝电焊钢管》 GB/T13793—93 《钢及钢产品力学性能试验取样位置及试样制备》 GB/T2975-1998 《钢的化学分析用试样、取样及成品化学成分允许偏差》 GB222 《钢材力学及工艺性能试验取样规定》 CECS70-94 焊接类标准:《建筑钢结构焊接技术规程》 JGJ81—2002《手工电焊焊接接头的基本形式与尺寸》 GB985-88 《埋弧焊焊接接头的基本形式与尺寸》 GB986-88《焊缝符号表示法》 GB324 《工程建设施工现场焊接目视检验规范》 CECS71—94《焊接质量保证一般原则》 GB/T12467-1990 《钢焊缝手工超声波探伤方法和探伤结果分级》 GB11345 《钢熔化焊对接接头射线照相和质量分级》 GB3323 焊材类标准《焊条分类及型号编制方法》 GB980 《焊接用焊条》 GB1330 《低合金钢焊条》 GB5118-95 《碳钢焊条》 GB5117 《气体保护焊用焊丝》 GB/T14958—94《焊条检验、包装和标记》 GBJ225—76《低合金钢埋弧焊剂》 GB12470 《氢气体保护电弧焊用碳钢低合金钢焊丝》 GB/T8110 《熔化焊用钢丝》 GB/T14957 栓接及栓材类标准：《钢结构高强螺栓连接设计施工及验收规程》 JGJ82—199 《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~12331 《钢结构用扭剪型高强度螺栓连接副》 GB/T3632～3633—1995《紧固件机械性能、螺栓、螺钉和螺柱》 GB3098 《六角头螺栓》 GB/T 5782 《六角头螺栓C级》 GB/T5780网架类:《网架结构设计与施工规程》JGJ17-91《钢网架焊接球节点》 JGJ75。
钢网架工程安全监理实施细则
钢网架工程是一种常见的建筑结构形式，为了确保工程施工过程中的安全，需要进行安全监理。
以下是钢网架工程安全监理的具体实施细则：
1.监理资质：负责钢网架工程安全监理的人员需要具备相关的专业资质，如工程监理工程师等。
2.施工计划审核：监理人员需要审核施工方提供的钢网架工程施工计划，确保其中包含了施工过程中的安全措施和预防措施。
3.现场勘察：监理人员需要定期进行现场勘察，确保施工过程中的安全措施得到有效执行，并及时发现和解决可能存在的安全隐患。
4.质量监控：监理人员需要对钢网架工程的施工质量进行监控，确保工程质量符合相关标准和规范，从而减少施工过程中的安全风险。
5.安全培训：监理人员需要组织相关的安全培训，提高施工方和施工人员的安全意识，教育他们正确使用施工设备和工具，遵守施工现场的安全规定。
6.安全检查：监理人员需要定期进行安全检查，检查施工现场的安全措施是否到位和有效，发现并纠正施工过程中存在的安全问题。
7.安全记录和报告：监理人员需要记录和报告施工过程中的安全情况，包括安全隐患的发现和处理情况，以及安全事故的处理和追责情况。
通过以上的实施细则，可以有效确保钢网架工程在施工过程中的安全性，减少安全风险和事故发生的可能性，保障工程质量和工人的人身安全。

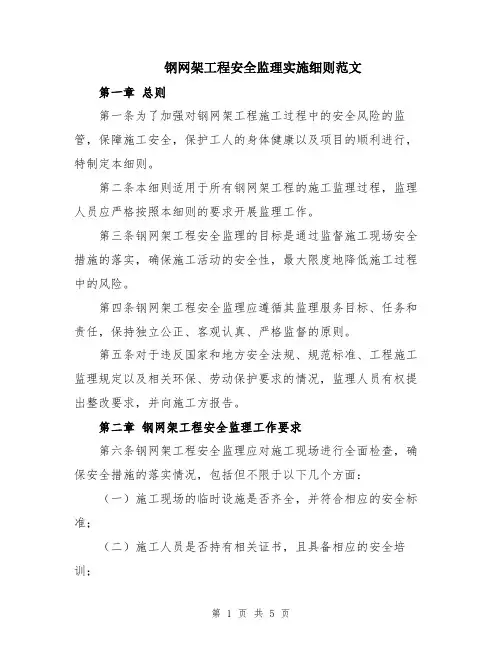

钢网架工程安全监理实施细则范文第一章总则第一条为了加强对钢网架工程施工过程中的安全风险的监管，保障施工安全，保护工人的身体健康以及项目的顺利进行，特制定本细则。
第二条本细则适用于所有钢网架工程的施工监理过程，监理人员应严格按照本细则的要求开展监理工作。
第三条钢网架工程安全监理的目标是通过监督施工现场安全措施的落实，确保施工活动的安全性，最大限度地降低施工过程中的风险。
第四条钢网架工程安全监理应遵循其监理服务目标、任务和责任，保持独立公正、客观认真、严格监督的原则。
第五条对于违反国家和地方安全法规、规范标准、工程施工监理规定以及相关环保、劳动保护要求的情况，监理人员有权提出整改要求，并向施工方报告。
第二章钢网架工程安全监理工作要求第六条钢网架工程安全监理应对施工现场进行全面检查，确保安全措施的落实情况，包括但不限于以下几个方面：（一）施工现场的临时设施是否齐全，并符合相应的安全标准；（二）施工人员是否持有相关证书，且具备相应的安全培训；（三）作业人员是否正确佩戴必要的个人防护装备；（四）工地是否设置了安全警示标识，明确施工区域和危险区域；（五）关键工艺、特殊操作是否按要求具备设计、施工方案和专业技术人员的审查批准文件；（六）现场作业是否有相应的操作规程和安全防护措施；（七）施工现场是否进行了规范的现场管理和巡视，并记录了相应的安全事故和处理情况。
第七条钢网架工程安全监理应严格控制施工现场人员数量，确保施工区域内作业人员的安全。
第八条钢网架工程安全监理应对施工单位提供的安全纪律、操作规程、安全技术措施等相关文件进行审核，确定其合理性和有效性。
第九条钢网架工程安全监理应与施工单位建立良好的沟通机制，及时处理施工现场的安全问题，确保工程的安全和进度。
第十条钢网架工程安全监理应及时向建设单位和施工单位报告施工现场的安全状况，提出改进和整改措施。
第三章钢网架工程安全监理工作流程第十一条钢网架工程安全监理工作的主要流程包括：前期准备、监理过程、监理报告三个阶段。
钢网架工程安全监理实施细则钢网架工程安全监理是保障施工过程中人员安全和工程质量的重要环节。
为了确保安全监理工作的实施，以下是钢网架工程安全监理的详细实施细则。
一、监理人员的职责与义务1. 监理人员应具备相应的工程技术和安全管理知识，参与整个钢网架工程的监理工作，并配合建设单位和施工单位进行事前协商和技术交底。
2. 监理人员应编制完整的施工安全技术资料，包括施工方案、施工组织设计、安全技术措施等，确保施工过程中遵守工程安全规范。
3. 监理人员应在施工现场进行日常巡视和安全隐患排查，及时发现和解决施工过程中存在的安全隐患。
4. 监理人员应参与施工单位的安全交底会和现场安全教育，提升施工人员安全意识和技能。
5. 监理人员应与相关主管部门保持密切联系，及时汇报施工过程中出现的重大安全事故或安全隐患。
6. 监理人员应对施工单位施工过程中的安全整改措施进行审查，并在整改完成后进行验收，确保整改措施的有效性。
二、施工前的安全准备工作1. 施工单位应根据工程实际情况编制详细的施工方案和施工组织设计，并与监理人员进行技术交底。
2. 施工单位应根据监理人员的要求，提供相关的安全技术措施和资料，确保施工过程中的安全性。
3. 施工单位应按照施工方案和施工组织设计要求进行人员配备和培训，确保施工人员具备相应的安全意识和技能。
4. 施工单位应对施工现场进行安全检查，排查施工现场的安全隐患，并及时采取有效措施进行整改，确保施工现场的安全性。
三、施工过程中的安全监督措施1. 监理人员应参与施工单位的施工安全检查和现场安全教育，确保施工过程中的安全要求和措施得到有效落实。
2. 监理人员应每日巡视施工现场，监督施工单位按照施工方案和施工组织设计进行施工，并发现安全隐患时及时采取措施进行整改。
3. 监理人员应定期组织安全技术交底会，向施工人员传达工程安全管理要求和注意事项，并检查施工人员的安全防护措施是否到位。
4. 监理人员应与相关部门保持联络，定期报告施工过程中的安全情况，并及时处理或协调解决安全事故和纠纷。

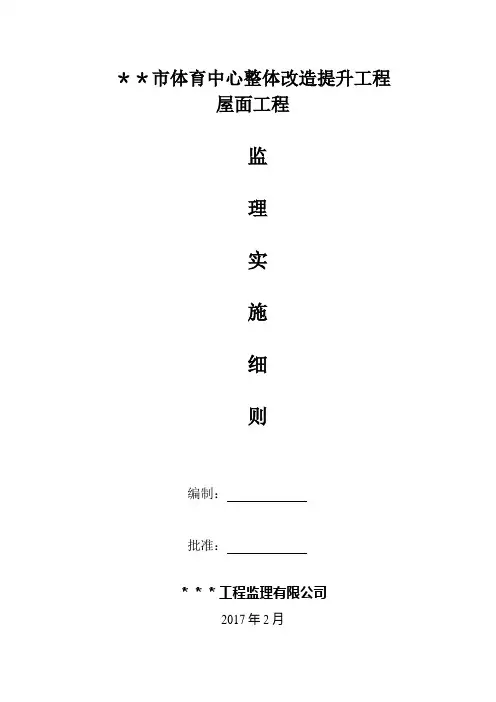

＊＊市体育中心整体改造提升工程屋面工程监理实施细则编制：批准：＊＊＊工程监理有限公司2017年2月屋面工程监理实施细则一.项目概况＊*市体育中心工程位于**＊**区，射击馆为地上四层，原建筑面积为8492m2，建筑高度为14。
1m；游泳馆为上三层,原建筑面积为3781m2，建筑高度为11.1m；体育馆为上三层,原建筑面积为5495。
27m2，东看台高度为19。
695m，西看台高度为17。
395m，南北看台高度为10.81m。
建筑结构型式为矩形柱框架结构，屋面为螺栓球节点正放四角锥网架,支撑形式为多点柱支撑.二.监理依据1。
《建设工程监理规范》GB50319－20132.《建设工程施工质量验收统一标准》GB50300－20133.《钢结构工程施工质量验收规范》GB50205－20114.《网架结构设计与施工规范》JGJ－7－20105。
《屋面工程质量验收规范》GB50207－20126。
《建筑钢结构焊接规范》GB50661－20117。
《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82－918。
《网架结构工程质量检验评定标准》GB50205－20019。
《建筑防腐蚀工程质量检验评定标准》GB50224－201010.《建筑防腐蚀工程施工及验收规程》GB50212－2014三.质量控制网架工程质量控制目标是确保工程质量达到施工合同约定的合格标准。
(一).施工前的质量控制1。
施工单位提供单位资质及项目管理人员资格证书、岗位证书，编制网架施工组织设计,施工组织设计要具有针对性和可操作性。
2。
所有进场焊接球、螺栓球、杆件、高强螺栓等均应有出厂合格证及检验记录检查所有进场网架零部件产品的合格证和试验报告；所有进场钢材材质必须符合设计要求，检查出厂合格证，质量证明书、试验报告。
3.电焊工等特殊工种的上岗证,现场的钢管焊接应由四级以上技工进行,并经过焊接球节点与钢管连接的全位置焊接工艺考核合格后方可参加施工。

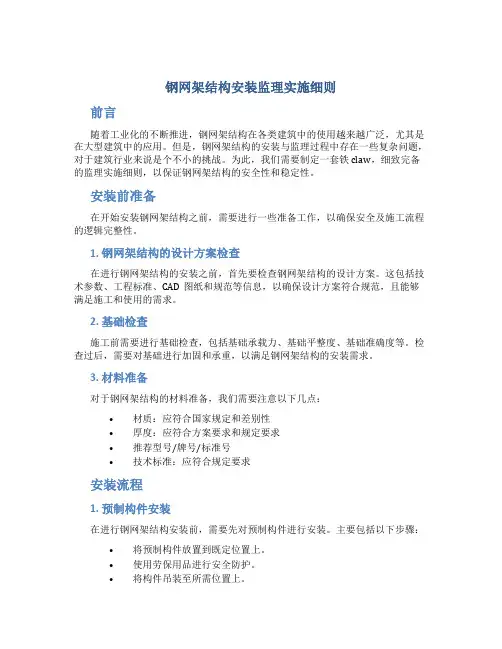

钢网架结构安装监理实施细则前言随着工业化的不断推进，钢网架结构在各类建筑中的使用越来越广泛，尤其是在大型建筑中的应用。
但是，钢网架结构的安装与监理过程中存在一些复杂问题，对于建筑行业来说是个不小的挑战。
为此，我们需要制定一套铁claw，细致完备的监理实施细则，以保证钢网架结构的安全性和稳定性。
安装前准备在开始安装钢网架结构之前，需要进行一些准备工作，以确保安全及施工流程的逻辑完整性。
1. 钢网架结构的设计方案检查在进行钢网架结构的安装之前，首先要检查钢网架结构的设计方案。
这包括技术参数、工程标准、CAD图纸和规范等信息，以确保设计方案符合规范，且能够满足施工和使用的需求。
2. 基础检查施工前需要进行基础检查，包括基础承载力、基础平整度、基础准确度等。
检查过后，需要对基础进行加固和承重，以满足钢网架结构的安装需求。
3. 材料准备对于钢网架结构的材料准备，我们需要注意以下几点：•材质：应符合国家规定和差别性•厚度：应符合方案要求和规定要求•推荐型号/牌号/标准号•技术标准：应符合规定要求安装流程1. 预制构件安装在进行钢网架结构安装前，需要先对预制构件进行安装。
主要包括以下步骤：•将预制构件放置到既定位置上。
•使用劳保用品进行安全防护。
•将构件吊装至所需位置上。
•加固预制构件。
2. 临时支撑装置临时支撑装置主要支撑钢网架结构的安装和加固。
可以采用吊装机、脚手架、桥架等设备进行支撑。
在临时支撑装置的选择和使用上，需要注意以下要点：•设备选择：应符合国家法规和差别性•设备安装：应符合方案的要求和规定•安全性：需要进行安全防护措施和观察3. 钢网架结构安装在进行钢网架结构安装时，需要注意以下几点：•确定组装准确度•分配角色：安装人员应负责具体工作，并配合技术监督人员进行现场把关和协调。
•材料准备：应根据方案准确选择材料•安全防护：在安装过程中，需要采取有力的安全防护措施。
4. 加固在钢网架结构安装完成后，需要对其进行加固。
钢网架工程安全监理实施细则范本第一章总则第一条目的和依据为了保障钢网架工程施工期间的安全生产，提高钢网架工程质量，根据国家有关法律法规和标准，制定本细则。
第二条适用范围本细则适用于所有钢网架工程的监理工作。
第三条安全目标钢网架工程安全目标是确保施工过程中人身安全和财产安全，防止事故发生。
第四条安全责任1. 项目监理单位应承担监理期间的安全管理工作，包括但不限于编制安全管理制度、监督施工单位的安全生产工作等。
2. 施工单位应负责具体的施工安全管理，保障工人的生命安全和身体健康。
第五条监理人员培训1. 监理人员应具备相应的技术和安全知识，通过培训合格后方可履行监理工作。
2. 监理人员应定期参加相关培训，不断提升自身的专业水平和安全管理能力。
第二章安全管理第六条安全管理制度1. 项目监理单位应制定相应的安全管理制度，并组织施工单位执行。
2. 安全管理制度应包括施工现场管理、人员安全教育、防护设施使用、安全检查等内容。
第七条安全计划1. 项目监理单位应根据施工计划编制相应的安全计划，明确施工期间的安全管理目标和措施。
2. 安全计划应在施工单位参与编制和确认后执行。
第八条安全检查1. 项目监理单位应定期对施工现场进行安全检查，及时发现并纠正存在的安全隐患。
2. 安全检查内容包括但不限于施工作业是否符合施工方案、是否存在违章搭设等。
第三章施工安全控制第九条施工方案1. 施工单位在施工前应编制详细的施工方案，包括作业方法、组织措施、安全防护等。
2. 施工方案应经监理单位审核并确认后执行。
第十条安全教育1. 施工单位应对施工人员进行安全教育，包括工作流程、安全防护措施等。
2. 施工人员应参加安全培训并持有效证书。
第十一条安全防护1. 施工单位应根据施工方案的要求，配备相应的安全防护设备和器材。
2. 施工人员在进行高空作业、焊接作业等高风险作业时应佩戴安全帽、安全带等。
第十二条施工现场管理1. 施工单位应设置相应的安全标识和警示牌，提醒施工人员注意安全。
钢网架工程安全监理实施细则是指在钢网架工程施工过程中，为保障工程质量和工人安全，对钢网架工程进行监督和管理的具体规定。
下面是一份钢网架工程安全监理实施细则的示例：1. 监理人员的职责1.1 监督施工单位按照设计要求和规范进行施工，确保施工质量符合标准要求。
1.2 监督施工单位组织施工人员进行安全技术培训，确保施工人员具备相应的安全操作技能。
1.3 监督施工单位按照相关法律法规和安全规定，采取措施预防和应对施工中可能出现的安全事故。
1.4 监督施工单位按照施工方案进行现场指导和监督，确保施工过程中钢网架的建设符合设计要求。
2. 安全管理措施2.1 施工单位应制定详细的安全管理制度和操作规范，并向监理人员提供。
2.2 施工单位应设立专门的安全管理人员，负责施工现场的安全管理工作。
2.3 施工单位应对施工人员进行岗前安全培训，确保其熟知施工现场的安全操作规程。
2.4 施工单位应建立健全的安全监测和事故报告机制，及时报告安全隐患和事故。
3. 安全防护措施3.1 施工单位应对施工现场进行划定和标示，确保施工区域与生活区域分离。
3.2 施工单位应对施工现场及附近的人员进行安全警示，采取防护措施，如设置警示标识、围挡等。
3.3 施工单位应对施工现场的高处作业、电气设备等进行专门的安全防护和检查。
3.4 施工单位应安排专门人员进行施工现场的巡查，及时发现和处理安全隐患。
4. 安全监测和评估4.1 监理人员应对施工现场的安全情况进行定期监测和评估。
4.2 监理人员应对施工单位的安全管理措施进行检查和评估。
4.3 监理人员应及时报告施工现场存在的安全问题，并提出整改意见。
4.4 监理人员应对施工单位的安全事故处置过程进行监督和记录。
以上是一份钢网架工程安全监理实施细则的示例，具体实施细则需要根据项目的具体情况和法律法规进行调整和制定。
钢网架工程安全监理实施细则（2）第一章总则第一条为了确保钢网架工程施工过程中的安全，维护施工人员和周边群众的人身及财产安全，制定本细则。
钢网架工程安全监理实施细则前言钢网架工程是目前市场上比较常见的一种建筑结构。
在施工过程中，一定要注意安全问题，如钢结构的承载能力、立柱、框架的稳定性等。
为了保证钢网架工程施工过程的安全和质量，进行钢网架工程的安全监理实施是必不可少的一项工作。
监理目的1.保障施工人员的人身安全和管理切入点。
2.保障施工质量和工期。
3.确定安全生产和环保标准并监督实施，防范和化解监理过程中的安全事故。
实施细则1. 钢网架工程开工初期1.钢网架施工前，应向相关部门提供施工方案及图纸。
2.钢网架施工前，施工单位应制定工程管理制度，并在施工方案中体现出来。
3.钢网架施工前，施工单位必须对工地进行现场勘查，查看并记录现场各种设备、工具及安全问题；同时，要对施工现场作相应的安全技术交底。
4.施工单位应在现场设立安全档案，做好前期安全防护措施。
2. 钢网架施工中期1.施工企业应按照工程质量计划，制定合理的施工进度表，报监理单位审核。
2.施工企业应按照国家标准和规定，对施工现场及时调查、监督，保证施工进度和质量。
3.施工过程中发现任何质量问题或其他问题，立即通知监理单位，并及时采取相应的措施，确保问题能及时解决。
4.在施工期间，要随时注意防备雷击、防爆和消防安全等问题，保证施工现场的整体安全。
3. 钢网架完工期1.在钢网架工程完工之后，施工单位应做好安全技术交底，并由监理单位进行确认后，验收合格方可交付使用。
2.钢网架工程竣工验收，必须符合规定的验收标准和验收要求，并经监理单位验收合格，并依据相关法规对工程进行验收。
3.施工单位必须对工程实施过程中出现的问题及时修改并做出整改。
同时，施工单位应对整个工程行政许可证进行备案。
结论对于钢网架工程的安全监理实施细则，必须做到严把之。
相关质量、安全、使用方面的内容必须清晰、准确地体现出来，在整个项目的实行过程中，严格按照标准执行，资料齐全、监督到位，确保钢网架工程的安全进行和质量全面把控。
钢结构、网架工程监理实施细则本工程是XXX的钢结构网架工程，其特点是采用钢材作为主要材料，具有较高的强度和稳定性，能够有效支撑建筑物的重量。
该工程的总体工作部署、编制依据、监理组织等内容在本监理实施细则中得以详细说明。
二、总体工作部署本监理实施细则的编制旨在全面规范工程建设过程中的钢结构网架监理工作，确保工程质量和安全。
具体工作部署包括：对构件加工进度和质量进行控制，对现场安装质量进行监督，对涂装和成品保护进行管理等。
三、编制依据本监理实施细则的编制依据包括已批准的监理规划、工程建设标准、工程设计文件、国家及地方有关法律、法规等文件、已批准的施工组织设计、（专项）施工方案等。
在此基础上，本监理实施细则对钢结构网架工程的监理工作进行了详细的规定。
四、监理组织本工程的监理组织由专业监理工程师和XXX工程师组成，他们将对工程建设过程中的各个环节进行监督和管理，确保工程质量和安全。
五、钢构件加工进度控制钢构件加工进度的控制是本工程监理工作的重要内容之一。
监理人员将对钢构件加工进度进行跟踪和监督，确保加工工期的合理安排和进度的顺利推进。
六、钢构件加工质量控制钢构件加工质量的控制是本工程监理工作的另一重要内容。
监理人员将对构件加工质量保证体系的检查、原材料进场验收、钢零件及钢部件加工、钢结构焊接监控、螺栓球加工质量监控、杆件加工质量监控、屋面安装质量监控等方面进行监督和管理。
七、钢构件涂装和成品保护钢构件的涂装和成品保护是本工程监理工作的又一重要内容。
监理人员将对钢构件的涂装工艺和成品保护措施进行监督和管理，确保钢构件在使用过程中不受损坏。
八、钢构件现场安装质量控制钢构件现场安装质量的控制是本工程监理工作的最后一个环节。
监理人员将对现场安装质量进行监督和管理，确保钢结构网架工程的安装质量和安全性。
XXX6#体育馆的网架屋面工程主结构采用了多点支撑正放四角锥螺栓球钢网架结构，网架支座高度为15.3米，跨度为33.7米。
目录一、工程概况及专业工程特点二、监理工作依据三、监理工作流程四、监理工作控制目标及控制要点五、监理工作方法及措施一、工程概况及专业工程特点（一）工程概况工程名称：师大学花溪校区2#学生生活区—风雨操场工程地点：师大学花溪校区2#学生生活区建设单位：师大学设计单位：市建筑监理单位：省建筑设计研究院总包单位：中国水利水电第九工程局钢结构专业分包单位：（二）专业工程特点本工程为师大学花溪校区二号学生生活区风雨操场屋顶网架工程，结构体系为四角锥网架结构，节点形式为螺栓球。
设计使用年限为50年，结构重要系数为1.0。
本工程为四角锥网架，网格尺寸见网施图，支承形式为上弦多点支承，支座位于混凝土柱测牛腿上，采用空间桁架位移法进行力计算，节点为铰接点模型。
二、监理工作依据1. 设计文件、深化设计图纸；2. 钢结构相关规、规程；2．1 《钢结构工程施工质量验收规》GB50205—20012．2 《建筑钢结构焊接技术规程》JGJ81—20112．3 《钢结构高强螺栓连接的设计、施工及验收规》JGJ82—912．4 《钢网架螺栓球节点用高强度螺栓》GB/T16939—1997 2．5 《钢网架行业标准》JGJ75.1－75.3－912．6 《网架结构工程质量检验评定标准》JGJ78—912．7 《网壳结构技术规程》JGJ61—20032．8 《建筑工程施工质量验收统一标准》GB50300-20132．9 《建筑工程施工质量检验评定标准》GB50301—20022．10《钢结构防火涂料应用技术规程》CECS24—902．11《建筑机械使用安全技术规程》JGJ33－20122．12《建筑施工高处作业安全技术规程》JGJ80－912．13《工程测量规》GB50026－20072．14《施工现场临时用电安全技术规》JGJ46－20123．业主另行要求的其他事宜。
三、监理工作流程四、监理工作控制目标及控制要点（一）工作控制目标1）质量目标：符合GB50205-2001《钢结构工程施工质量验收规》的要求，工程质量一次性合格。
2）工期目标：按合同要求。
3）安全施工目标：无较大安全事故发生。
4）文明施工目标：达到“文明标化工地”标准。
（二）控制要点一、施工准备阶段的监理工作1、参加由建设单位组织的设计技术交底，总监理工程师应对设计技术交底会议纪要进行签认。
2、风雨操场网架跨度为 6.06m，网架施工方案和相应脚手架搭设方案必须经施工单位有关技术负责人员审核完善，报监理审查后才能实施。
3、专业监理工程师审查承包单位报送的施工组织设计（方案）报审表，重点审查拼装操作平台的搭设方案、拼装顺序、安装和纠偏措施、螺栓球节点的施拧要求或焊接球节点的焊接工艺要求，提出审查意见，并经总监理工程师审核签认后报建设单位。
4、审查施工单位施工现场管理人员是否到场，机具配备情况和完好情况，临时设施和临时用电是否满足要求，人员配备和（测量工、焊工、起重机司机、起重指挥工）持证上岗情况，施工单位报送质量管理体系及管理制度，由总监理工程师对施工现场质量管理进行检查。
5、参与土建与安装施工单位的基础或结构的交接，要求钢网架安装单位根据土建单位提供的纵横轴线和水准点，对轴线和标高进行验线。
检查验线报告。
6、对钢网架构件的出场前的质量情况进行检查，确认合格后方可出厂，出厂时应提供出厂合格证和构件发货清单。
7、用于本工程的主要材料如钢材、焊接材料、螺栓球、封板、锥头、套筒、涂装材料的品种、规格、性能应符合现行国家产品标准和设计要求，检查全部进场材料的质量合格证明文件，中文标志及检验报告，有复验要求的按设计或规要求进行复验，检查复验报告。
8、构件进场时，应根据安装顺序构件分类堆放，堆放场地要求平整坚实、堆放整齐，堆高要进行控制，防止构件变形，场地周围应有排水措施。
9、制作安装检查用的钢卷尺、水准仪、经纬仪等各种量测仪量等应进行计量鉴定，并在鉴定期。
检查施工单位的各类计量器具的计量鉴定证书。
10、按方案搭设好满堂（移动）脚手架和操作平台，施工单位自行检查验收合格后，申报业主监理验收合格方可使用，审查施工单位和安检站脚手架验收证书。
11、检查高空拼装支点的纵横轴线及标高的测量和标记情况，检查测量记录。
二、安装过程监理工作控制要点1、网架结构安装分项工程的控制，该分项工程可按结构伸缩缝划分为4个检验批。
（检验批的划分一般按变形缝、施工段或空间刚度单元划分成一个或若干检验批）质量控制要求：2、进场螺栓球、杆件验收1）螺栓球、杆件制造质量应符合设计要求和规的规定，查钢构件制作资料。
运输、堆放和吊装等造成的杆件变形及涂层脱落，应进行矫正和修补，对现场杆件数按10%抽查，且不少于3件。
监理人员检查构件出厂合格证、原材料质量证明书、杆件焊接焊缝无损检测报告，螺栓球承载力检测报告。
2）对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应进行节点承载力试验，其结果应符合以下规定：螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。
每项试验做3个试件。
监理人员检查承载力试验复试报告。
三、网架基础监理工作控制要点1、钢网架结构支座定位轴线的位置、支座锚栓的规格应符合设计要求。
安装前对网架支座轴线与标高进行验线检查，网架轴线、标高位置必须符合设计要求和（GB50205-2001）标准规定。
基础尺寸精度：见表一。
用经纬仪、水准仪、水平尺和钢尺实测，检查支座数的10%，且不应少于4处。
监理人员督促土建施工单位与网架安装单位进行基础移交，控制点移交。
并要求安装单位对移交的基础进行复测，检查复测记录。
2、按支座数抽查10%，且不应少于4处。
观察和用钢尺实测检查支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求和国家现行有关标准的规定。
橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用。
3、安装前对支座混凝土强度进行检查，混凝土强度必须符合设计要求和国家现行有关标准的规定后才能安装。
检查混凝土强度检验报告。
4、检查按柱基数抽查10%，且不应少于3个，用钢尺现场实测，地脚螺栓（锚栓）尺寸的偏差应符合表二的规定。
支承面顶板、支座锚栓位置的允许偏差（mm）表一地脚螺栓（锚栓）尺寸的允许偏差（mm）表二四、操作平台（移动脚手架）的搭设控制1、搭设移动脚手架，放线布置好各支点位置与标高。
并设计布置好临时支点，临时支点的位置、数量经过验算确定。
2、审查脚手架专项施工方案，地基承载力及地基处理、脚手架使用的材料、脚手架的强度、刚度、稳定性的设计和验算、脚手架的搭设、脚手架的验收、脚手架施工的安全措施为重点审查容。
3、脚手架材料的进场检验，脚手架所用材料必须符合设计和规要求，并有质量证明书4、搭设的质量：严格按方案要求进行地基的处理、杆件的连接、扫地杆的安装、垂直支撑和水平支撑的安装、纵杆和横杆间距的应符合设计的要求。
5、拼装支架在使用过程中，容易产生水平位移和沉降，应在网架拼装过程中，经常观察支架变形情况并及时调整，避免由于拼装支架的变形而影响网架的拼装精度。
五、网架拼装原则1、合理分割，根据实际情况合理的把网架分割成各种单元体。
由小拼单元一球四挥，责任到人。
杆（四角锥体）总拼成网架。
2、总拼控制合理的的高空安装顺序，安装顺序应根据网架型式、支承类型、结构受力特征、杆件小拼单元、临时稳定的边界条件、施工设备的性能和施工场地的实际情况等诸多因素综合考虑确定。
因此，在方案审查时，应审查高空安装顺序的合理性和可行性。
以保证拼装的精度、减少积累误差。
3、严格控制基准轴线位置、标高及垂直偏差，并及时纠正。
六、总拼监理工作控制要点网架安装过程中，应对网架支座轴线、支承面标高（或网架下弦标高、网架屋脊线、檐口线位置和标高进行跟踪控制），发现误差积累应及时纠正。
采用网片和小拼单元进行拼装时，要严格控制网片和小拼单元的定位线和垂直度。
网架结构总拼完成后纵横向长度偏差、支座中心偏移、相邻支座偏移、相邻支座高差、最高最低支座差等均应符合标准和规的要求。
1、支撑点的拆除拼装支撑点（临时支座）拆除必须遵循：变形协调，卸载均衡的原则。
临时支座拆除顺序和方法：由中间向四周，中心对称进行，防止个别支撑点集中受力。
根据各支撑点的结构自重挠度值，采用分区分阶段按比例下降或等步下降法拆除临时支撑点。
检查千斤顶行程满足支撑点下降高度，关键支撑点要增设备用千斤顶。
降落过程中，应统一指挥，责任到人。
2、螺栓球节点网架总拼控制高空拼装时，一般从一端开始，以一个网格为一排，逐排拼装。
首先下弦杆与下弦球进行组装：根据安装球的编号先固定下弦球，将下弦的标高和轴线调整后，并找准中心连接下弦杆与另一头水平测量对角尺寸正确后全部拧紧螺栓。
腹杆的组装：腹杆与上弦球连接的高强螺栓全部拧紧，腹杆与下弦球连接不宜拧紧，但必须将螺栓带劲，主要是为上弦杆的安装起调整作用。
如不带劲，在周围螺栓都拧紧后，这个螺栓可能偏斜，而无法拧紧。
上弦杆的组装：上弦杆安装顺序由向外，安装时开始不拧紧高强度螺栓。
对于分条拼装时，一般安装好三行上弦球后，即可将前两行调整校正。
然后固定第一行的两端支座，同时将第一行的螺栓拧紧，按此各条循环进行。
整个网架拼装完成后，必须进行一次全面检查，检查螺栓是否拧紧。
3、质量验收1）用钢尺和拉线等辅助量具，按单元数抽查5%，且不应少于5个，对小拼单元的拼装精度进行实测，小拼单元的允许偏差应符合表三的规定。
小拼单元的允许偏差（mm）表三2）用钢尺和拉线等辅助量具，全数对中拼单元的拼装精度进行实测，中拼单元的允许偏差应符合表四的规定。
中拼单元的允许偏差（mm）表四3）用钢尺和水准仪，在钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值。
跨度24m及以下钢网架结构测量下弦中央一点；跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。
且所测的挠度值不应超过相应设计值的1.15倍。
4）钢网架结构安装完成后，按节点及杆件数量抽查5%，且不应少于10个节点，检查其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。
5）钢网架结构安装完成后，按见表五的方法，检查钢网架的安装精度。
其安装的允许偏差应符合表五的规定。
钢网架结构安装的允许偏差（mm）表五七、钢结构安装工程旁站计划1、对网架的拼装与安装，临时支撑拆除时进行旁站。
2、旁站时首先检查施工单位现场质检人员、管理人员是否到岗、特殊工种人员是否持证上岗，所需机械是否进场、完好，材料是否进场，是否符合设计和规要求。
3、监理在网架安装过程中进行旁站。
1）对安装所用材料再次检查，确保所用材料符合设计、规和标准的要求。
2）检查安装人员到岗情况，安装人员持证上岗情况。
