高考物理最新电磁学知识点之电磁感应技巧及练习题附答案解析(2)

高考物理电磁感应现象压轴题知识归纳总结含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，质量为4m 的物块与边长为L 、质量为m 、阻值为R 的正方形金属线圈abcd 由绕过轻质光滑定滑轮的绝缘细线相连，已知细线与斜面平行，物块放在光滑且足够长的固定斜面上，斜面倾角为300。

垂直纸面向里的匀强磁场的磁感应强度为B ，磁场上下边缘的高度为L ，上边界距离滑轮足够远，线圈ab 边距离磁场下边界的距离也为L 。

现将物块由静止释放，已知线圈cd 边出磁场前线圈已经做匀速直线运动，不计空气阻力，重力加速度为g ，求：（1）线圈刚进入磁场时ab 两点的电势差大小 （2）线圈通过磁场的过程中产生的热量【答案】（1）3245ab U BL gL =；（2）32244532m g R Q mgL B L =-【解析】 【详解】（1）从开始运动到ab 边刚进入磁场，根据机械能守恒定律可得214sin 30(4)2mgL mgL m m v =++，25v gL =应电动势E BLv =，此时ab 边相当于是电源，感应电流的方向为badcb ，a 为正极，b 为负极，所以ab 的电势差等于电路的路端电压，可得332445ab U E BL gL == （2）线圈cd 边出磁场前线圈已经做匀速直线运动，所以线圈和物块均合外力为0，可得绳子的拉力为2mg ，线圈受的安培力为mg ，所以线圈匀速的速度满足22mB L v mg R=，从ab 边刚进入磁场到cd 边刚离开磁场，根据能量守恒定律可知2143sin 3(4)2m mg L mgL m m v Q θ=+++，32244532m g R Q mgL B L=-2．如图，垂直于纸面的磁感应强度为B ，边长为 L 、电阻为 R 的单匝方形线圈 ABCD 在外力 F 的作用下向右匀速进入匀强磁场，在线圈进入磁场过程中，求：(1)线圈进入磁场时的速度 v 。

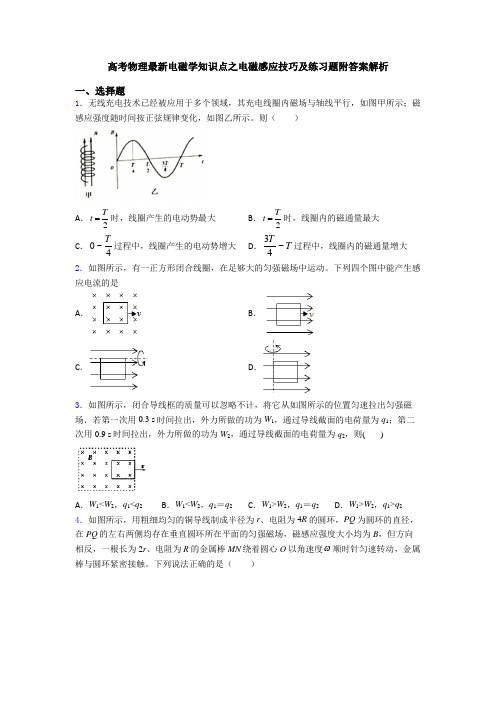

高考物理最新电磁学知识点之电磁感应技巧及练习题附答案解析一、选择题1．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。

则（ ）A ．2T t =时，线圈产生的电动势最大B ．2T t =时，线圈内的磁通量最大 C ．0~4T 过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 2．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。

下列四个图中能产生感应电流的是A ．B ．C ．D ．3．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 24．如图所示，用粗细均匀的铜导线制成半径为r 、电阻为4R 的圆环，PQ 为圆环的直径，在PQ 的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B ，但方向相反，一根长为2r 、电阻为R 的金属棒MN 绕着圆心O 以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（ ）A ．金属棒MN 两端的电压大小为2B r ωB ．金属棒MN 中的电流大小为22B r Rω C ．图示位置金属棒中电流方向为从N 到MD ．金属棒MN 转动一周的过程中，其电流方向不变5．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R ，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

质量为m ，电阻可不计的金属棒ab ，在沿着导轨面且与棒垂直的恒力F 作用下沿导轨匀速上滑，上升高度为h ，如图所示，则在此过程中（ ）A ．恒力F 在数值上等于mgsin θB ．恒力F 对金属棒ab 所做的功等于mghC ．恒力F 与重力的合力对金属棒ab 所做的功等于电阻R 上释放的焦耳热D ．恒力F 与重力的合力对金属棒ab 所做的功等于零6．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

高考物理新电磁学知识点之电磁感应全集汇编含答案解析一、选择题1．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V2．如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.4m，电阻不计。

导轨所在平面与磁感应强度B为0.5T的匀强磁场垂直。

质量m为6.0×10-3kg电阻为1Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。

导轨两端分别接有滑动变阻器R2和阻值为3.0Ω的电阻R1。

当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W。

则（）A．ab稳定状态时的速率v=0.4m/sB．ab稳定状态时的速率v=0.6m/sC．滑动变阻器接入电路部分的阻值R2=4.0ΩD．滑动变阻器接入电路部分的阻值R2=6.0Ω3．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．4．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）A．金属棒MN两端的电压大小为2B rωB．金属棒MN中的电流大小为2 2B r R ωC．图示位置金属棒中电流方向为从N到MD．金属棒MN转动一周的过程中，其电流方向不变5．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A．B．C．D．6．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

高考物理电磁学知识点之电磁感应全集汇编及答案解析一、选择题1．如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力F的正方向，则在0～t1时间内，选项图中能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（）A．B．C．D．2．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力3．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A．B．C．D．4．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。

质量为m，电阻可不计的金属棒ab，在沿着导轨面且与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度为h，如图所示，则在此过程中（）A．恒力F在数值上等于mgsinθB．恒力F对金属棒ab所做的功等于mghC．恒力F与重力的合力对金属棒ab所做的功等于电阻R上释放的焦耳热D．恒力F与重力的合力对金属棒ab所做的功等于零5．如图所示，abcd是边长为L，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v沿x轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B，方向垂直纸面向里。

高考物理电磁感应现象压轴题知识点及练习题及答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

一质量为m 、边长为L 的正方形线框距磁场上边界L 处由静止沿斜面下滑，ab 边刚进入上侧磁场时，线框恰好做匀速直线运动。

ab 边进入下侧磁场运动一段时间后也做匀速度直线运动。

重力加速度为g 。

求：（1）线框ab 边刚越过两磁场的分界线ff ′时受到的安培力； （2）线框穿过上侧磁场的过程中产生的热量Q 和所用的时间t 。

【答案】(1)安培力大小2mg ，方向沿斜面向上(2)4732mgL Q = 72Lt g= 【解析】 【详解】(1）线框开始时沿斜面做匀加速运动，根据机械能守恒有21sin 302mgL mv ︒=， 则线框进入磁场时的速度2sin30v g L gL =︒=线框ab 边进入磁场时产生的电动势E =BLv 线框中电流E I R=ab 边受到的安培力22B L vF BIL R== 线框匀速进入磁场，则有22sin 30B L vmg R︒= ab 边刚越过ff '时，cd 也同时越过了ee '，则线框上产生的电动势E '=2BLv线框所受的安培力变为22422B L vF BI L mg R==''=方向沿斜面向上（2）设线框再次做匀速运动时速度为v '，则224sin 30B L v mg R︒='解得4v v ='=根据能量守恒定律有2211sin 30222mg L mv mv Q ︒'⨯+=+解得4732mgLQ =线框ab 边在上侧磁扬中运动的过程所用的时间1L t v=设线框ab 通过ff '后开始做匀速时到gg '的距离为0x ，由动量定理可知：22sin 302mg t BLIt mv mv ︒-='-其中()022BL L x I t R-=联立以上两式解得()02432L x v t vg-=-线框ab 在下侧磁场匀速运动的过程中，有0034x x t v v='=所以线框穿过上侧磁场所用的总时间为123t t t t =++=2．如图所示，CDE 和MNP 为两根足够长且弯折的平行金属导轨，CD 、MN 部分与水平面平行，DE 和NP 与水平面成30°，间距L =1m ，CDNM 面上有垂直导轨平面向下的匀强磁场，磁感应强度大小B 1=1T ，DEPN 面上有垂直于导轨平面向上的匀强磁场，磁感应强度大小B 2=2T 。

高考物理电磁学知识点之电磁感应全集汇编附答案解析一、选择题1．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a ，下列各种情况中铜环a 中没有感应电流的是（ ）A ．将电键突然断开的瞬间B ．线圈中通以恒定的电流C ．通电时，使滑动变阻器的滑片P 做加速移动D ．通电时，使滑动变阻器的滑片P 做匀速移动2．如图所示，A 、B 是两个完全相同的灯泡，D 是理想二极管，L 是带铁芯的线圈，其电阻忽略不计。

下列说法正确的是A ．S 闭合瞬间，A 先亮B ．S 闭合瞬间，A 、B 同时亮C ．S 断开瞬间，A 闪亮一下，然后逐渐熄灭D ．S 断开瞬间，B 逐渐熄灭3．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，t φ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nqC ．磁感应强度B 竖直向上且正减弱，tφ∆＝()dmg R r nqR +D ．磁感应强度B 竖直向下且正减弱，t φ∆＝()dmgr R r nqR + 4．如图所示，电源的电动势为E ，内阻为r 不可忽略．A 、B 是两个相同的小灯泡，L 是一个自感系数较大的线圈．关于这个电路的说法中正确的是A ．闭合开关，A 灯立刻亮，而后逐渐变暗，最后亮度稳定B ．闭合开关，B 灯立刻亮，而后逐渐变暗，最后亮度稳定C ．开关由闭合至断开，在断开瞬间，A 灯闪亮一下再熄灭D ．开关由闭合至断开，在断开瞬间，电流自左向右通过A 灯5．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则A ．E =B 2vb ，且A 点电势高于B 点电势B ．E =B 1vb ，且A 点电势高于B 点电势C ．E =B 2vb ，且A 点电势低于B 点电势D ．E =B 1vb ，且A 点电势低于B 点电势6．如图所示，铁芯P 上绕着两个线圈A 和B ， B 与水平光滑导轨相连，导体棒放在水平导轨上。

高考物理最新电磁学知识点之电磁感应全集汇编含答案一、选择题1．某兴趣小组探究断电自感现象的电路如图所示。

闭合开关S，待电路稳定后，通过电阻R的电流为I1，通过电感L的电流为I2，t1时刻断开开关S，下列图像中能正确描述通过电阻R的电流I R和通过电感L的电流I L的是（）A．B．C．D．2．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力3．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）ωA．金属棒MN两端的电压大小为2B rB ．金属棒MN 中的电流大小为22B r R ωC ．图示位置金属棒中电流方向为从N 到MD ．金属棒MN 转动一周的过程中，其电流方向不变4．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。

半径A B 2R R =，内有以B 线圈作为理想边界的匀强磁场。

若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =5．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。

高考物理电磁感应现象习题知识点及练习题及答案一、高中物理解题方法：电磁感应现象的两类情况1．如图，光滑金属轨道POQ 、´´´P O Q 互相平行，间距为L ，其中´´O Q 和OQ 位于同一水平面内，PO 和´´P O 构成的平面与水平面成30°。

正方形线框ABCD 边长为L ，其中AB 边和CD 边质量均为m ，电阻均为r ，两端与轨道始终接触良好，导轨电阻不计。

BC 边和AD 边为绝缘轻杆，质量不计。

线框从斜轨上自静止开始下滑，开始时底边AB 与OO ´相距L 。

在水平轨道之间，´´MNN M 长方形区域分布着有竖直向上的匀强磁场，´OM O N L =>，´´N M 右侧区域分布着竖直向下的匀强磁场，这两处磁场的磁感应强度大小均为B 。

在右侧磁场区域内有一垂直轨道放置并被暂时锁定的导体杆EF ，其质量为m 电阻为r 。

锁定解除开关K 与M 点的距离为L ，不会阻隔导轨中的电流。

当线框AB 边经过开关K 时，EF 杆的锁定被解除，不计轨道转折处OO ´和锁定解除开关造成的机械能损耗。

（1）求整个线框刚到达水平面时的速度0v ； （2）求线框AB 边刚进入磁场时，AB 两端的电压U AB ； （3）求CD 边进入磁场时，线框的速度v ；（4）若线框AB 边尚未到达´´M N ，杆EF 就以速度23123B L v mr=离开M ´N ´右侧磁场区域，求此时线框的速度多大？【答案】（132gL 2）16BL gL 3）23323B L gL mr；（4）233223B L gL mr【解析】 【分析】 【详解】（1）由机械能守恒201sin 302sin 30022mgL mg L mv +=︒︒- 可得032v gL =（2）由法拉第电磁感应定律可知0E BLv =根据闭合电路欧姆定律可知032BLv I r =根据部分电路欧姆定律12AB U I r =⋅可得AB U =（3）线框进入磁场的过程中，由动量定理022BIL t mv mv -⋅∆=-又有232BL I t r ⋅∆=代入可得233B L v mr= （4）杆EF 解除锁定后，杆EF 向左运动，线框向右运动，线框总电流等于杆EF 上电流 对杆EF1BIL t m v ⋅∆=∆对线框22BIL t m v ⋅∆=⋅∆可得122v v ∆=∆整理得到2321123B L v v mr∆=∆=可得232223B L v v v mr=-∆=2．如图所示，两条平行的固定金属导轨相距L =1m ，光滑水平部分有一半径为r =0.3m 的圆形磁场区域，磁感应强度大小为10.5T B =、方向竖直向下；倾斜部分与水平方向的夹角为θ=37°，处于垂直于斜面的匀强磁场中，磁感应强度大小为B =0.5T 。

高考物理新电磁学知识点之电磁感应技巧及练习题附答案解析(2)一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd边于t=0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda为正方向）。

下列说法正确的是（）A．磁感应强度的方向垂直纸面向内B．磁感应强度的大小为0.5TC．导线框运动速度的大小为0.05m/sD．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N3．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理4．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则A．E=B2vb，且A点电势高于B点电势B．E=B1vb，且A点电势高于B点电势C．E=B2vb，且A点电势低于B点电势D．E=B1vb，且A点电势低于B点电势5．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

高考物理电磁学知识点之传感器技巧及练习题附解析(2)一、选择题R为光敏电阻（光照强度增加时，其阻值减1．如图所示，电源的电动势为E，内阻为r，G小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小2．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态3．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A．温度传感器 B．生物传感器 C．红外线传感器 D．压力传感器4．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作5．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

在熨烫不同的织物时，设定的温度可以不同。

进行这样的控制，靠的是A．力传感器 B．光传感器 C．位移传感器 D．温度传感器6．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感（k为比例系数）．某同学器，其输出电压作用在它上的压力F成正比，表达式为U kF已知了自己的身高h、质量m和重力加速度g，他想利用该装置测量超声波速度v和比例系数k ，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t ∆；当他没站上测重台时，测量仪已有输出电压为0U （0U ≠0），当他站上测重台时测量仪输出电压为U ，那么超声波v 与比例系数k 为A ．02U U h v k t mg -==∆， B ．022U U h v k t mg -==∆， C ．02U U h v k t mg -==∆， D ．()022U U h v k t mg-==∆， 7．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（ ）A ．0~1t 时间内，升降机可能匀速运动B ．0~1t 时间内，升降机一定匀速上升C ．1t ~2t 时间内，升降机可能匀速上升D ．1t ~2t 时间内，升降机一定匀加速上升8．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR ）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S 1、S 2后使滑动变阻器的滑片P 向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（ ）A．滑片P向左滑动的过程中，电磁铁的磁性减弱B．巨磁电阻的阻值随磁场的增强而明显增大C．巨磁电阻的阻值随磁场的增强而明显减小D．巨磁电阻不可用来制作磁电传感器9．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比10．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。
