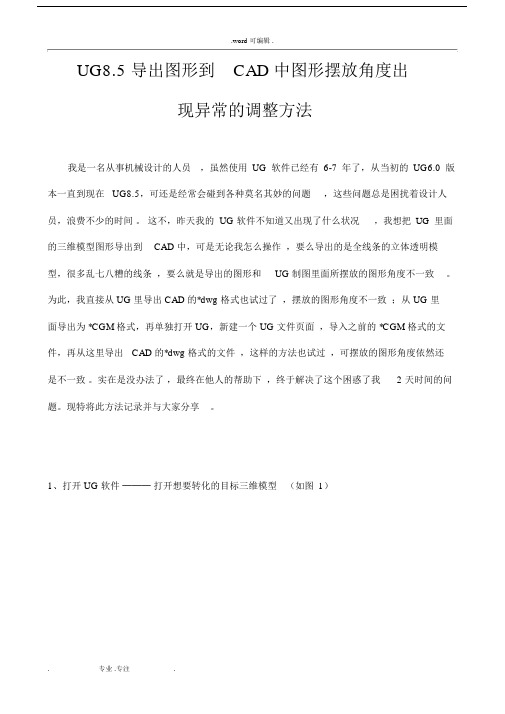

.word 可编辑 .UG8.5 导出图形到CAD 中图形摆放角度出现异常的调整方法我是一名从事机械设计的人员，虽然使用UG软件已经有6-7年了，从当初的UG6.0版本一直到现在UG8.5，可还是经常会碰到各种莫名其妙的问题，这些问题总是困扰着设计人员，浪费不少的时间。
这不，昨天我的 UG 软件不知道又出现了什么状况，我想把UG里面的三维模型图形导出到CAD 中，可是无论我怎么操作，要么导出的是全线条的立体透明模型，很多乱七八糟的线条，要么就是导出的图形和UG 制图里面所摆放的图形角度不一致。
为此，我直接从 UG 里导出 CAD 的*dwg 格式也试过了，摆放的图形角度不一致；从 UG 里面导出为 *CGM 格式，再单独打开 UG，新建一个 UG 文件页面，导入之前的 *CGM 格式的文件，再从这里导出CAD 的*dwg 格式的文件，这样的方法也试过，可摆放的图形角度依然还是不一致。
实在是没办法了，最终在他人的帮助下，终于解决了这个困惑了我 2 天时间的问题。
现特将此方法记录并与大家分享。
1、打开 UG 软件───打开想要转化的目标三维模型（如图1）.word 可编辑 .图 12、点击左上角的“开始”按钮，选择“制图”（如图2）图 2.word 可编辑 .或直接按“Shift+Ctrl+D”组合件，打开“制图”窗口（如图3）图33、点击“图纸”工具条上的“新建图纸页”（即第一个按钮），此时跳出“图纸页”对话框，其设置如图 4。
图44、设置（一般默认的就是这样的设置）完成后，点击“确定”或按中键确定，此时跳出“视图创建向导”对话框（如图 5），可直接关闭或点击“取消”或按“Esc”键退出即可。
图55、点击左上角“图纸”工具条中的“基本视图”工具，跳出“基本视图”对话框，其设置如图6。
图 66、此时可以再当前图纸页上放置各方向上的视图，放置完成后可以中键确认（如图7）。
.word 可编辑 .图77、如果还需要继续放置轴测图的话，则可以重新点击“基本视图”工具，跳出上面“基本视图”对话框如图 6 所示，再点击对话框中间位置的“模型视图”栏下的“定向试图工具”，此时会同时跳出“定向视图工具”和“定向视图”两个窗口（如图 8）图88、在“定向视图”窗口中可随意调整目标到自己想要的视图角度（如图9）图99、然后按中键确认，此时就可以继续在当前图纸页上放置此角度的轴测图（如图 10）图1010、接下来就正式进入到了转化的步骤了：点击UG软件左上角“文件”───“导出”───“AutoCAD DXF/DWG ”，此时跳出“AutoCAD DXF/DWG 导出向导”对话框，在下面输出 DWG 文件位置的后面选择自己想要存放即将转化出来的DWG 文件的目标位置。

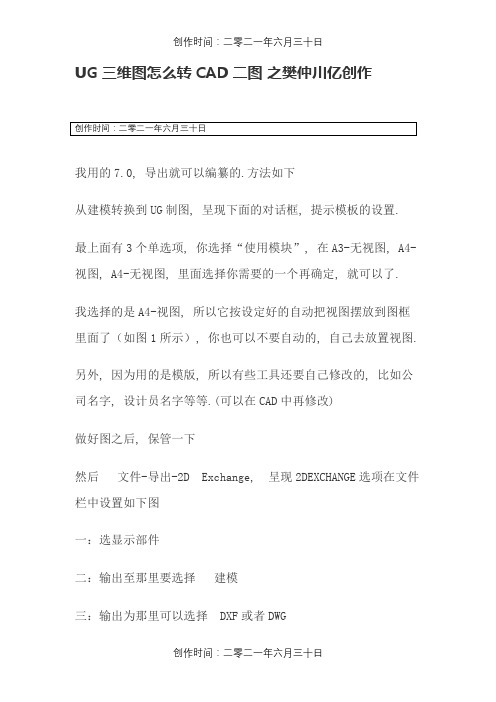

UG三维图怎么转CAD二图之樊仲川亿创作
我用的7.0, 导出就可以编纂的.方法如下
从建模转换到UG制图, 呈现下面的对话框, 提示模板的设置.
最上面有3个单选项, 你选择“使用模块”, 在A3-无视图, A4-视图, A4-无视图, 里面选择你需要的一个再确定, 就可以了.
我选择的是A4-视图, 所以它按设定好的自动把视图摆放到图框里面了（如图1所示）, 你也可以不要自动的, 自己去放置视图.另外, 因为用的是模版, 所以有些工具还要自己修改的, 比如公司名字, 设计员名字等等.(可以在CAD中再修改)
做好图之后, 保管一下
然后文件-导出-2D Exchange, 呈现2DEXCHANGE选项在文件栏中设置如下图
一：选显示部件
二：输出至那里要选择建模
三：输出为那里可以选择DXF或者DWG
四：那个“DXF文件”那里是选择输出文件的保管位置
其他的处所不要改动.
要导出的数据的设置
在要导出的数据栏中点选“图纸”,
然后在下拉栏中选择“以后图纸”（只有一张图纸的话）, “确定”按钮
等候UG自己转换就行了这个在CAD里面可以标注尺寸, 修改等下图就是在CAD中翻开的效果, 可以编纂。
一些复杂的模型都可以现在UG中建立3D模型后，再在UG中轻松的生成工程图。
而autoCAD中画工程图较为麻烦，但是autoCAD的工程图却比较通用。
因此，若能将UG中产生的工程图导入autoCAD中能事倍功半了。
下面我将详细讲述这种操作方法。

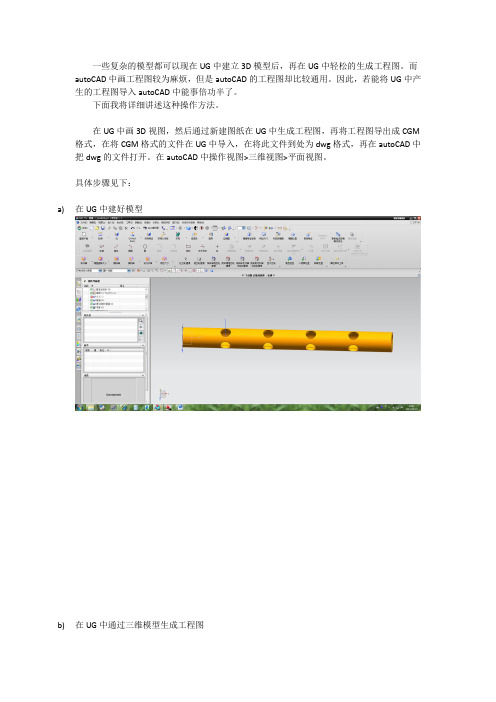

在UG中画3D视图，然后通过新建图纸在UG中生成工程图，再将工程图导出成CGM 格式，在将CGM格式的文件在UG中导入，在将此文件到处为dwg格式，再在autoCAD中把dwg的文件打开。
在autoCAD中操作视图>三维视图>平面视图。
具体步骤见下：
a)在UG中建好模型
b)在UG中通过三维模型生成工程图
c)将产生的图形以CGM文件导出
d）在新建的模型界面下导入上面产生的CGM文件
找到上面的CGM 文件并导入，得到以下图形
e）将导入的CGM图形以dwg格式导出
f）在autoCAD中将上面导出的dwg格式的文件打开
在通过二维视图查看
即可成功将UG中的工程图导入autoCAD中。
注：UG中的文件都用英文名，且存储路径均为英文名。
UG转CAD最好的方法技巧1、UG3D到UG2D的单个转换除了用CGM过渡外，从UG到AutoCAD数据转换另一较常用的方法是通过File→Export→2DExchange进行转换，在2DExchange的参数设置对话框中把Output As栏设成DWGFile，如图1所示，便可直接转换出DWG格式的文件。
这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。
我们注意到Output As栏的默认值为UG Part File，即转换成UG2D prt文件，我们可以用UG2D prt来作为过渡有效地解决上述问题。
即先导出UG2D prt文件，然后用该文件来进行外部DWG转换。
2、UG3D到UG2D转换的批量化我们知道，直接把UG中的View或是Drawing转出成DXFDWG质量很不理想的，但是先将其用2DExchange转成UG二维图，然后再用DXFDWG转换器转换便可以达到转换要求，而在DXFDWG 外部转换器中是可以进行批量转换的。
所以如果UG3D文件的View或是Drawing也能批量转换成UG2D文件，则可以实现通过两步批量转换达到从UG到AutoCAD的批量转换的目的。
要实现UG3D文件到UG2D文件的批量转换，需要更改一些默认参数。
在UG的安装目录下的UGTO2D子目录下，找到默认参数设置文件ugto2d.def，用记事本打开该文件，可以看到里面的各种参数设置，以“！”开头或不以知名的关键字开头的行都是注释行。
其中各项参数意义说明及默认值如下表：根据具体需要，设置如下：INPUT_PARTS_DIR=F:\ugpart\ug3dpart；（注：待转换的UG三维文件存放目录）OUTPUT_PARTS_DIR=F:\ugpart\ug2dpart；（注：转出的UG二维文件存放目录）INPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；OUTPUT_PARTS_LIST=0204M01.prt, 0204M02.prt,0204M03.prt,……；DEFAULT_CNV_MODE和DEFAULT_DRAWING_CNV采用默认设置；ASSEM_OPTIONS不予设置。

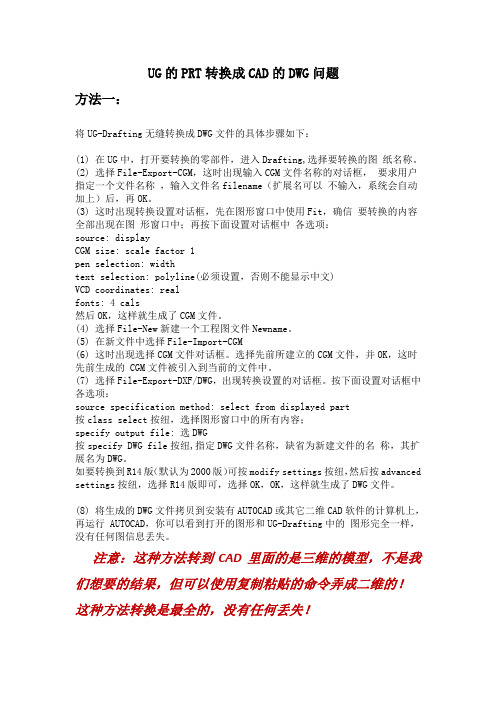

UG的PRT转换成CAD的DWG问题方法一：将UG-Drafting无缝转换成DWG文件的具体步骤如下：(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图纸名称。
(2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框，要求用户指定一个文件名称，输入文件名filename（扩展名可以不输入，系统会自动加上）后，再OK。
(3) 这时出现转换设置对话框，先在图形窗口中使用Fit，确信要转换的内容全部出现在图形窗口中；再按下面设置对话框中各选项：source: displayCGM size: scale factor 1pen selection: widthtext selection: polyline(必须设置，否则不能显示中文)VCD coordinates: realfonts: 4 cals然后OK，这样就生成了CGM文件。
(4) 选择File-New新建一个工程图文件Newname。
(5) 在新文件中选择File-Import-CGM(6) 这时出现选择CGM文件对话框。
选择先前所建立的CGM文件，并OK，这时先前生成的 CGM文件被引入到当前的文件中。
(7) 选择File-Export-DXF/DWG，出现转换设置的对话框。
按下面设置对话框中各选项：source specification method: select from displayed part按class select按纽，选择图形窗口中的所有内容；specify output file: 选DWG按specify DWG file按纽,指定DWG文件名称，缺省为新建文件的名称，其扩展名为DWG。
如要转换到R14版（默认为2000版）可按modify settings按纽，然后按advanced settings按纽，选择R14版即可，选择OK，OK，这样就生成了DWG文件。

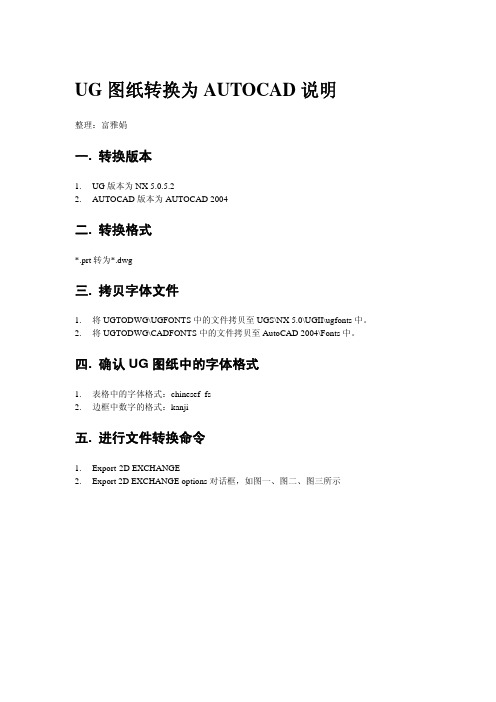

UG图纸转换为AUTOCAD说明
整理：富雅娟
一.转换版本
1.UG版本为NX 5.0.5.2
2.AUTOCAD版本为AUTOCAD 2004
二.转换格式
*.prt转为*.dwg
三.拷贝字体文件
1.将UGTODWG\UGFONTS中的文件拷贝至UGS\NX 5.0\UGII\ugfonts中。
2.将UGTODWG\CADFONTS中的文件拷贝至AutoCAD 2004\Fonts中。
四.确认UG图纸中的字体格式
1.表格中的字体格式：chinesef_fs
2.边框中数字的格式：kanji
五.进行文件转换命令
1.Export-2D EXCHANGE
2.Export 2D EXCHANGE options对话框，如图一、图二、图三所示
图一
图二
图三
六.修改AUTOCAD中的样式字体
1.表格中的字体样式：DEFAULT
z SHX字体：txt.shx
z大字体：hzdx.shx
2.边框中数字的样式：kanji
z SHX字体：sim4hz.shx
z不使用大字体
3.修改样式字体命令：文字样式管理器。
文字管理器对话框如图四、图五所示。
图四
图五
七.注意事项：
1.在UG中，必须在表格中输入字。
2.在AUTOCAD中，如需修改表格中的字符，必须先分解表格。
UG三维图怎么转CAD二图
我用的7.0,导出就可以编辑的.办法如下
从建模转换到UG制图,消失下面的对话框,提醒模板的设置.
最上面有3个单选项,你选择“应用模块”,在A3疏忽图,A4视图,A4疏忽图,里面选择你须要的一个再肯定,就可以了.
我选择的是A4视图,所以它按设定好的主动把视图摆放到图框里面了（如图1所示）,你也可以不要主动的,本身去放置视图.
别的,因为用的是模版,所以有些器械还要本身修正的,比方公司名字,设计员名字等等.(可以在CAD中再修正)
做好图之后,保管一下
然后文件导出2D Exchange, 消失2DEXCHANGE选项
在文件栏中设置如下图
一：选显示部件
二：输出至那边要选择建模
三：输出为那边可以选择DXF或者DWG
四：谁人“DXF文件”那边是选择输出文件的保管地位
其他的地方不要修正.
要导出的数据的设置
在要导出的数据栏中点选“图纸”,
然后鄙人拉栏中选择“当前图纸”（只有一张图纸的话）,“肯定”按钮
等待UG本身转换就行了这个在CAD里面可以标注尺寸,修正等下图就是在CAD中打开的后果,可以编辑。
UG图形如何导出CAD三视图
在UG中一般三维建模完了之后都是需要到处三视图的，因为CAD需要三视图，那么大家知道UG图形如何导出CAD三视图吗?下面是店铺整理的UG图形如何导出CAD三视图的方法，希望能帮到大家!
UG图形导出CAD三视图的方法
双击或者右键选择打开UG软件，该经验以UG10.0为例。
打开文件文件后点击新建图标，新建一个模型文件，命名为_model1.prt，点击OK。
我们先建立一个模型作为例子。
比如我们在XY平面绘制一个矩形平面，然后进行拉伸。
(如果有现成的模型文件可以跳到第四步) 然后在矩形的上表面绘制一个圆，再进行拉伸成一个圆柱。
如下图所示。
绘制完模型后，点击应用模块中的制图，然后新建一个图纸页，设置图纸的大小和比例大小。
在自动弹出的视图创建向导中，我们可以选择前视图、右视图、俯视图。
我们可以把基准隐藏(快捷键ctrl+B选择过滤类型。
)(我们可发现这样并不是真正的CAD图，而且还有遗漏)
导出为CAD，文件--导出--autocad，在导出向导中，我们可以选择CAD2007版本的，需要等待几秒钟即可。
UG三维图怎么转CAD二图
我用的7.0，导出就可以编辑的。
方法如下
从建模转换到UG制图，出现下面的对话框，提示模板的设置。
最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。
(可以在CAD中再修改)
四：那个
“确定”按钮?
等待UG
下图就是在CAD中打开的效果，可以编辑
来源网络。
UG出工程图导入CAD的方法
第一种方法：
UG转CAD一般都会出现乱线。
想要不出现乱线，你可以先转换为CGM，再转换为DWG。
这样可以图是不会变形的，但文字会变成线条。
第二种方法：
1现在UG里出好工程图，最好是用公制单位和第一象限视角
2.然后进行到处，选择导出功能下面的2D转换
3，指定输出为文件类型
4.进行转化设置，
5.点击修改设置，选平移某类型的对象，在对象类型里。
选择CURVER，ANNOTATIONS,STRUCTURES 然后确定另保存，
6，指定输出文件文件
7，最后确定，就开始文件转化，
8，在CAD中可以对图进行修改，标注，打印
9，可以通过CAD里的快速选择进行快速编辑。
要是有其他方法，请发表过来，大家共同探讨一下。
