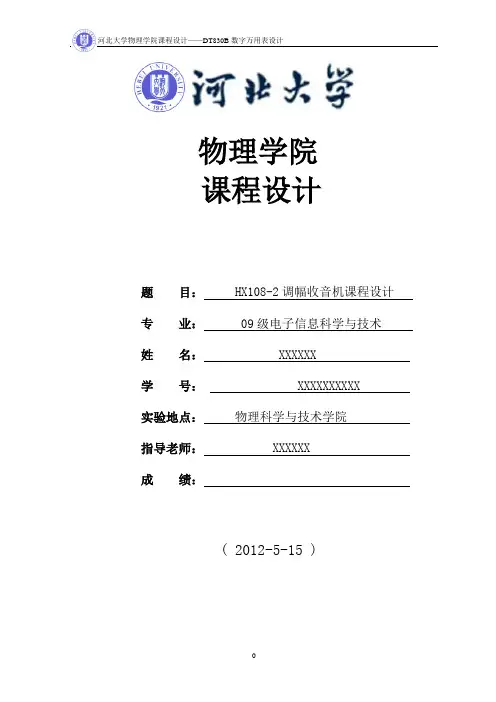

物理学院课程设计题目： HX108-2调幅收音机课程设计专业： 09级电子信息科学与技术姓名： XXXXXX 学号： XXXXXXXXXX 实验地点：物理科学与技术学院指导老师： XXXXXX 成绩：( 2012-5-15 )目录第1节摘要 (2)1.1 设计内容 (2)1.2 设计要求 (2)第2节硬件设计 (2)2.1 整机电路原理图 (2)2.2 总体概述 (2)2.3 输入回路 (3)2.4 变频级 (3)2.5 中放级 (3)2.6 检波级 (4)2.7 自动增益控制 (5)2.8 低放级与功率输出级： (5)第3节 HX108-2七管半导体调幅收音机的安装过程 (5)3.1 元器件准备 (5)3.2 插件焊接 (5)3.3 组合装配及调试 (6)第4节焊接、组装、调试中易出现的问题以及解决方案 (6)4.1 焊接 (7)4.2 组装 (7)4.3 调试 (7)第5节结束语 (7)参考文献 (8)第一节摘要1.1设计内容：为了对无线电通信的理论知识有了进一步的理解和认识。
这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。
通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。
1、掌握HX108-2 七管半导体收音机各功能模块的基本工作原理。
2、掌握调幅接收系统的调试过程及故障排除。
3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程。
；4、培养学生分析问题、发现问题和解决问题的能力。
6、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。
1.2设计要求：1、分析调幅接收系统各功能模块的工作原理。
2、安装调试及测量结果。
3、可在此基础上进行创新设计，如改善系统性能。
第二节硬件设计2.1、整机电路原理图：2.2总体概述:常用典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。
HX108-2七管半导体收音机的安装与调试实验报告（推荐五篇）第一篇：HX108-2七管半导体收音机的安装与调试实验报告电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年 XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材； 1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
HX108-2七管半导体超外差式收音机的组装与精调HX108-2七管半导体收音机是一款设计成熟的低压收音机，具有电路结构合理、简洁，参数准确，性能优良，装配成功率高的优点。
如果调试得法，将会获得更好的性能。
其电路见图1：本机中、高频部分采取了稳压措施，电池电压低至2.2V或低放电路造成的电压波动都不会影响其正常工作。
由于稳压值只有1.4V，所以中放级采用了低压中频电路，R5、R7取值很小，使中放级有较高的工作电流，保证了中放级的增益。
并使用高性能的9018，有效避免自激现象，降低或放级的噪声。
使用三极管检波，提高了检波效率。
输出变压器采种自耦形式，提高了传输效率。
但这里有两个疑问，一是R13是个冗余件，尽管对电路无任何影响，这个位置应该是个二极管，和R3组成二次AGC电路，这可能是绘制电路图时的错误。
二是C6和C12的使用感觉不妥。
因为9013是高频管，用于推挽放大不会产生自激，无需电容进行中和反馈，倒是锗管因结电容过大，才并此电容。
难道是为了提升低音？但这又与C8和C9的作用相矛盾，先不去管它。
为了最大限度挖掘套件的潜力，针对电路特点采取了以下措施：1. 中高频各级设置较高的静态工作电流，已标注在电路图中。
以往的理论和经验认为，变频级电流不能过大，否则噪声增大，这是几十年前锗管时代的认知，硅管性能已经不是锗管能比的，个人认为9018不会有噪声之忧，所以尽管放心取用较大的静态电流，可以获得更高的增益。
一中放较高的工作点也为AGC提供了更大的可控制范围。
2. R13以2AP9代替，以实现二次AGC功能，因变频增益提高，大信号易产生阻塞。
必须使用二次AGC。
3. 建立3个测试点，用插针座焊接在PCB板上，方便装机调试。
TP1为频率范围测试点，TP2为中频调谐测试点，TP3为中频测试点，安装位置标注在电路图中。
一、组装元件中喇叭质量很差，手上又没有更好的，反正有时间，那就先用功率信号源煲上三天，看看效果。
实训目的1、掌握HX108-2 七管半导体收音机各功能模块的基本工作原理；2、掌握调幅接收系统的调试过程及故障排除；3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；4、培养学生分析问题、发现问题和解决问题的能力；6、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。
实训使用工具元器件及常用工具的认识所用电子元器件：HX108-2七管半导体调幅收音机套件；常用电子元器件介绍：电阻：电阻的读法，电阻上一共有四个色标，颜色为金银的一端肯定为末端, 读的方式如图：二极管：二极管分正负极，只有当电源正极接二级管正极时，二极管才能导通，二极管主要用于数字电路中，用来控制高低电平。
三极管：三极管是一种放大元件，主要用于电流的放大所用到的工具、器材：电烙铁镊子万用表 HX108-2七管半导体收音机完整组件焊锡丝两节5号电池电路图、元件清单收音机的工作原理本机电路图如图所示。
由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极，本振信号调谐在高出f1一个中频(465KHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465KHz中频)信号；中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。
图中D1、D2组成1.3V±0.1V稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。
V4发射结结用作检波。
R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。
B6、B7为音频变压器，起交流负载及阻抗匹配的作用。
本机由3V直流电压供电。
为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
而前面各级电路是用3V直流电压经过由R12、V D1、V D2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电。
目的是用来提高各级电路静态工作点的稳定性。
（“×”为各级Ic工作电流测试点）HX108-2 七管半导体收音机电原理图输入回路：由磁性天线感应得到的高频信号，实际上是高频载波信号（由于声波在空中传播速度很慢，衰减快。
因此将音频信号加载到高频信号上去称为调制。
调制方式有调频和调幅之分。
我们装的收音机接收的是调幅高频信号）经过ＬＣ调谐回路加以选择到欲接收电台信号。
（为使收音机获得较高选择性、灵敏度，应选合适Ｌ1与Ｌ2 匝数比。
变频电路：由输入回路送来的高频信号是调幅波，本机振荡产生的本振频率信号是等幅波，混频后经选频得到465KHZ 中频信号。
因此变频级主要作用：是将调幅的高频信号变为调幅的中频信号。
变换前后仅是载波频率改变，而信号包络不变。
本机用一只变频管来完成该机的振荡和混频作用。
对混频来讲，要求工作在非线性区，电流不能太大，否则变频增益下降，但对本振来讲，电流大一点，变频增益高又容易起振，电池下降不易停振。
但振荡也不能太强，否则波形失真引起“咯”、“咯”声，增益反而下降，一般选电流为0.4～0.6MA。
中频放大：中放级的好坏对收音机灵敏度、选择性等等有决定性影响。
中放级工作频率是465KHZ用并联的LC 谐振回路作负载，因此只有在信号频率为465KHZ时并联谐振回路电压最大，因此提高了整机选择性。
本机采用一级中放（常用的为二级中放）单调谐中频放大器，选择性及灵敏度不一定十分理想，但回路损耗小，调整方便，因此袖珍机广泛采用此线路。
检波级：中频信号仍旧是调幅信号，经过检波级，由二极管或三极管检波，从调幅波中取出音频信号。
本机选用的是三极管利用其中一个PN结在非线性工作状态下起大信号检波作用，同时此管还进行来复低频电流放大。
低放和功率放大：检波后的音频信号送到低放级进行音频放大，然后通过输入变压器送到推挽功率放大级进行功率放大，输出信号推动扬声器发出声音。
本机用推挽功放电路的管子工作在乙类状态。
在无信号时截止，有信号时二管轮流工作，因此效率高，但乙类工作在小信号，在特性曲线弯曲部分产生失真。
因此本机线路在无信号时基级也有一定的偏压，使之工作在甲乙类状态，这样效率高，输出功率大，而且省电。
要求二只管子参数一致。
凡一有一只管损坏，必须配对选管。
收音机的装配元器件准备:首先根据元器件清单清点所有元器件，并用万用表粗测元器件的质量好坏。
之后把所有元器件分清，插到打印的元器件清单表对应的器件名位置，以便焊接时准确快速的取到所用的原件。
插件焊接：①按照装配图，对照元件位置，以器件清单表为参考，以先小件，后大件的顺序，逐个焊接，其高低、极向应符合图纸规定。
②焊点要光滑，大小最好不要超出焊盘，不能有虚焊、搭焊、漏焊。
③注意二极管、三极管的极性以及色环电阻的识别。
④输入（绿或蓝色）、输出（黄色）变压器不能调换位置。
⑤红中周T r2插件后外壳应弯脚焊牢，否则会造成卡调谐盘。
⑥焊好大小件后再找到五个断点，经过测量电流值是不是在规定的范围后，就可以用焊锡直接焊接连接，如果不在就必须得找出原因修改后再次测量，以确保在最佳的工作点。
收音机的组合装配①把天线用天线支架架好，并用双联螺钉固定到双联CBM-223P 处；②把喇叭用适当的方法压入收音机盒，再把电源正极片和负极簧装入收音机盒相应位置，并装好另一端的连接片；③将两个电位器拨盘用对应的螺钉固定；最后装上电池收音机的调试调节中频频率1.打开收音机随便找一个低端电台，先调黑中周B5，调到声音最响为止，然后调白中周B4，最后调黄中周B3。
2.当本地电台已调到很响时，改收弱的外地电台。
用第一步的方法调整。
再调到声音最响为止。
按上述方法从后向前次序，反复细调二、三遍调整频率范围1.调低端：在550-700KHz范围内选一个电台，如中央人民广播电台640KHz。
调红中周B2调到640KHz电台声音最大。
2.调高端：在1400-1600KHz范围内选一个电台，如1500KHz将协调盘指针指在周率板刻度1500KHz的位置，调节双联左上角的微调电容，使电台声音最大。
上面的步骤需要重复两三次才可以调的准确统调1.低端统调：收一个最低端电台，调整线圈在磁棒上的位置，使声音最响。
2.高端统调：收一个最高端电台，调节双联上的微调电容，使声音最响。
测试方法1.制作一个铜铁棒，用废笔杆做成绝缘棒，嵌入一根铜棒或铝棒，另一边嵌入高频磁芯或断磁棒。
2.将收音机调至低端电台位置，用铜棒靠近线圈，如果声音偏大，说明天线线圈电感量偏大，将线圈向磁棒外侧稍移。
3.用磁铁端靠近线圈，如果声音偏大，则说明天线线圈电感量偏小，将线圈向磁棒中心稍移。
4.用铜铁棒两端分别靠近线圈如果收音机声音都变小，说明电感量正好，则电路已获得统调。
收音机的故障分析（1）检查要领：一般由后级向前检测，先检查低功放级，再看中放和变频级。
①低频部份：若输入、输出变压器位置装错，虽然工作电流正常，但音量很低；V6、V7集电极（c）和发射极（e）装错，工作电流调不上，音量极低。
②中频部分：中频变压器序号位置装错，结果会造成灵敏度和选择性降低，有时还会自激。
③变频部份：判断变频级是否起振，用万用表直流2.5V档测V1基极和发射极电位，若发射极电位高于基极电位，说明电路工作正常，否则说明电路中有故障。
变频级工作电流不宜太大，否则噪声大。
（2）检测方法：①整机静态总电流测量：本机静态总电流≤25mA，无信号时若大于25mA，则该机出现短路或局部短路，无电流则电源没接上。
②工作电压测量：总电压为3V，正常情况下，D1、D2两二极管电压在1.3±0.1V，此电压大于1.4V或小于1.2V时，此机均不能正常工作。
大于1.4V时二极管可能极性接反或已坏，检查二极管。
小于1.3V或无电压应检查：电源3V有无接上；R12电阻220Ω是否接对或接好；中周（特别是白中周和黄中周）初级与其外壳短路。
③变频级无工作电流：检查点：无线线圈次级未接好；三级管已坏或未按要求接好。
④一中放无工作电流：检查点：V2晶体管坏，或（V2）管管脚插错（e、b、c脚）； R420K电阻未接好；黄中周次级开路； C44.7μ电解电容短路。
⑤二中放无工作电流：检查点：黑中周初级开路；黄中周次级开路；晶体管坏或管脚接错。
⑥低放级无工作电流：检查点：输入变压器（蓝）初级开路；V5三级管坏或接错管脚。
⑦功放级无电流（V6、V7管）：检查点：输入变压器次级不通；输出变压器不通；V6、V7三极管坏或接错管脚。
⑧整机无声：检查点：检查电源有无加上检查D1、D2；有无静态电流≤25mA；检查各级电流是否正常，变频级0.2mA±0.02mA；一中放0.6mA±0.2mA；二中放1.5mA±0.5mA；低放3mA ±1mA；功放4mA±10mA；（说明：15mA左右属正常）；用万用表×1档测查喇叭，应有8Ω左右的电阻，表棒接触喇叭引出接头时应有“喀喀”声，若无阻值或无“喀喀”声，说明喇叭已坏，[测量时应将喇叭焊下，不可连机测量]。
用万用表检查的方法：用万用表Ω×1黑表棒接地，红表棒从后级往前寻找，对照原理图，从喇叭开始顺着信号传播方向逐级往前碰触，喇叭应发出“喀喀”声。
当碰触到哪级无声时，则故障就在该级，可用测量工作点是否正常，并检查各元器件，有无接错、焊错、塔焊、虚焊等。
若在整机上无法查出该元件好坏，则可拆下检查。
心得体会通过四节课的实习，我觉得自己在以下几方面有了一些收获：1、对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧包括电阻、电容、二极管、三极管、中周、输入输出变压器，收音机的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。
2、对自己的动手能力是个很大的锻炼。
也验证了一句名言：纸上得来终觉浅，觉知此事要躬行。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如做万用表组装与调试时，好几个焊盘的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。
3.这次实习，使我更深刻地了解到了实践的重要性，通过实习我们更加体会到了“学以致用”这句话的道理。
同时还要感谢指导老师陈老师，让我们学到的不仅是我们所接触到的操作技能，也不仅仅是通过几项工种所要求我们锻炼的几种能力，更多的是自己去发现问题解决问题的意识与能力。
