HX108-2七管半导体收音机课程设计

物理学院课程设计题目： HX108-2调幅收音机课程设计专业： 09级电子信息科学与技术姓名： XXXXXX 学号： XXXXXXXXXX 实验地点：物理科学与技术学院指导老师： XXXXXX 成绩：( 2012-5-15 )目录第1节摘要 (2)1.1 设计内容 (2)1.2 设计要求 (2)第2节硬件设计 (2)2.1 整机电路原理图 (2)2.2 总体概述 (2)2.3 输入回路 (3)2.4 变频级 (3)2.5 中放级 (3)2.6 检波级 (4)2.7 自动增益控制 (5)2.8 低放级与功率输出级： (5)第3节 HX108-2七管半导体调幅收音机的安装过程 (5)3.1 元器件准备 (5)3.2 插件焊接 (5)3.3 组合装配及调试 (6)第4节焊接、组装、调试中易出现的问题以及解决方案 (6)4.1 焊接 (7)4.2 组装 (7)4.3 调试 (7)第5节结束语 (7)参考文献 (8)第一节摘要1.1设计内容：为了对无线电通信的理论知识有了进一步的理解和认识。

这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。

通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。

1、掌握HX108-2 七管半导体收音机各功能模块的基本工作原理。

2、掌握调幅接收系统的调试过程及故障排除。

3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程。

；4、培养学生分析问题、发现问题和解决问题的能力。

6、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。

1.2设计要求：1、分析调幅接收系统各功能模块的工作原理。

2、安装调试及测量结果。

3、可在此基础上进行创新设计，如改善系统性能。

第二节硬件设计2.1、整机电路原理图：2.2总体概述:常用典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。

目录一、设计题目 (3)二、课程设计目的 (3)三、电路原理简介 (3)四、元件列表及HX108-2型收音机装配图 (6)五、性能指标 (7)六、安装步骤 (9)1.清点材料 (9)2.二极管电容电阻的区分认识 (9)3.焊接前的准备工作 (10)4.元件的焊接安装 (10)5.机械部件的安装与调整 (10)七、安装过程中易出现的问题及故障检测 (10)1.实习组装调整中易出现的问题 (10)2.HX108-2型外差式收音机修理检测方法 (11)3.具体维修方法 (11)八、设计心得与体会 (12)九、主要参考文献 (13)一、设计题目HX108-2 七管半导体收音机二、课程设计目的1、熟悉HX108-2七管半导体收音机的组成、工作原理；2、.熟悉手工焊锡的常用工具的使用及其维护与修理；3、.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程；4、.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表；6、训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。

7、接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

三、电路原理简介HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122×66×26。

电原理图如附图2.1所示。

由图可见，整机中含有7只三极管，因此称为7管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。

天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。

与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。

h x108七管半导体收音机原理及其焊接七管半导体收音机设计及其焊接学院：班级：学号：指导教师：2012年1月6日七管半导体收音机工作原理及其焊接摘要：收音机是最常用的家用电器之一，在本次设计中，其目的是得到一个超外差式调幅收音机，本文主要针对HX108-2半导体收音机的原理和焊接做了简单的介绍。

超外差收音机由输入电路、变频级、中频放大级、检波级、AGC电路、低频放大级、功放级和扬声器组成。

结合接收框图，对收音机的各部分电路进行详细的理论分析与讨论，从而加深对模拟调制系统和无线电通信理论知识的理解。

关键词：超外差焊接功放变频检波Keywords: specialized superheterodyne welding power amplifier inverter detection引言：收音机是一种能接收无线电广播信号，将电磁波还原成声音的设备。

随着现在社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是销售上都要求很高。

通信技术在日常生活中得到广泛应用，本人也学到了一些通信的知识，本次设计需要的是高频方面的知识。

本次设计的主要目的从总体上说，是巩固已学的理论知识，能够建立无线调幅收音机的整体概念，了解调幅接收机整机各个单元电路之间的关系及相互影响，正确设计接收机的各个单元电路。

以收音机作为综合实验题目，不仅可以充分发挥专业特长，而且扎实掌握各种电路的结构及工作原理，从而达到理论与实践相结合之目的。

正文：一、超外差收音机系统整体设计超外差是指输入信号和本地振荡信号产生一个固定中频信号的过程。

如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大、检波、再加上低放级，就成了超外差式收音机。

超外差式接收机的原理框图及电路原理图：主要性能：1．频率范围：525-1605KHZ 2.中频频率：455KHZ3．灵敏度：≤1.5mV/m 26dB S/N 4.选择性：≥20dB ±9KHZ5．电源：电压3V2节5号电池 6.静态电流：无讯号＜20mA7．输出功率：≥180mW 10％失真度二、各部分模块的电路设计及原理分析1、输入电路工作原理超外差收音机的输入电路利用串联谐振特性来选择所需要的信号，由初级调谐线圈L和两个可变电容器C组成。

HX108-2型七管半导体自制收音机工作原理HX108-2型七管半导体自制收音机可做教材特点:二级中放标准电路;中周已调在465KHz外壳塑料为新料，决不用回料。

各级电路均有Ic测试口。

电路图、装配图、另件清单，工艺文件齐全。

体积:115× 65×25频率范围:525-1605KHz输出功率:100mw电源:3V(5号电池)(选配)电路原理简介:108-2型7管半导体收音机的主要性能为频率范围: 525~1605KHZ;输出功率:100mW(最大);扬声器:φ57mm，8Ω;电源:3V(5号电池二节);体积:122×66×26。

电原理图如附图2.1所示。

由图可见，整机中含有7只三极管，因此称为7管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5 为低频前置放大管，V6、V7为低频功放管。

HX108-2 型 7 管半导体收音机的主要性能为频率范围:525~1605KHZ;输出功率:100mW(最大) ;扬声器:φ57mm，8Ω;电源:3V(5 号电池二节) ;体积: 122×66×26。

电原理图如附图 2.1 所示。

由图可见，整机中含有 7 只三极管，因此称为 7 管收音机。

其中，三极管 V1 为变频管，V2、V3 为中放管，V4 为检波管，V5 为低频前置放大管，V6、V7 为低频功放管。

天线回路选出所需的电台信号，经过变压器 Tr1(或 B1)耦合到变频管 V1 的基极。

与此同时，由变频管 V1、振荡线圈 Tr2、双联同轴可变电容 C1B 等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容 C3 注入到变频管 V1 的发射极。

电台信号与本振信号在变频管 V1 中进行混频，混频后，V1 管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频 (465KHZ) 分量，经过中周 Tr3 (内含谐振电容) 选出所需的中频， (465KHZ) 分量，并耦合到中放管 V2 的基极。

本文由jayzj001贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

《电子工艺实习》电子工艺实习》HX108HX108-2 七管半导体收音机一、摘要通过本次课程设计与装配、调试 HX108-2 七管半导体收音机，提高动手能力，巩固已学的理论知识，建立无线电接收机的整机概念，了解接收机整机与各单元电路之间的关系及相互影响，从而能正确设计、计算接收机各个单元电路，掌握小型接收机的调整及测试方法。

通过对收音机的安装，焊接及调试，了解电子产品的生产过程；按照图纸焊接原件，组装一台收音机，并掌握其调试方法；通过电路图，掌握简单电路元件装配及对故障的诊断和排除；了解 HX108-2 七管半导体接收机的原理。

二、关键词HX108-2，原理分析，整机装配，焊接，调试三、引言无线电波纵横交错地在大气中以光速传播，利用发送和接受装置，传送着导航数据、无线电信号、电视图像信号等令人难以置信的巨量信息。

这些装置是工程师们在一个世纪里不断创造出来的。

广播是通过无线电波或导线传送声音、图像的具有多种功能的现代化的传播工具。

广播是最先出现的电子大众传媒，在各国政治、经济、社会、文化生活中的作用十分巨大。

广播电台一诞生，就在信息传播方面显示了巨大的优越性。

列宁曾说过，广播使“整个俄罗斯都能听到莫斯科当天的报纸”。

收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。

收音机是 20 世纪社会变革的重要因素。

收音机一度是家庭娱乐和收听新闻的主要工具。

收音机打开了通向广阔生活的窗口、通向世界遥远彼岸的窗口、通向历史进程的窗口。

人们除了看报纸获取新闻外，还可以听广播。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

在日益盛行的多媒体世界中尽管广播吸引不了对视觉图像着迷的年轻人，但广播仍拥有十分广泛的听众。

HX108-2七管半导体超外差式收音机的组装与精调HX108-2七管半导体收音机是一款设计成熟的低压收音机，具有电路结构合理、简洁，参数准确，性能优良，装配成功率高的优点。

如果调试得法，将会获得更好的性能。

其电路见图1：本机中、高频部分采取了稳压措施，电池电压低至2.2V或低放电路造成的电压波动都不会影响其正常工作。

由于稳压值只有1.4V，所以中放级采用了低压中频电路，R5、R7取值很小，使中放级有较高的工作电流，保证了中放级的增益。

并使用高性能的9018，有效避免自激现象，降低或放级的噪声。

使用三极管检波，提高了检波效率。

输出变压器采种自耦形式，提高了传输效率。

但这里有两个疑问，一是R13是个冗余件，尽管对电路无任何影响，这个位置应该是个二极管，和R3组成二次AGC电路，这可能是绘制电路图时的错误。

二是C6和C12的使用感觉不妥。

因为9013是高频管，用于推挽放大不会产生自激，无需电容进行中和反馈，倒是锗管因结电容过大，才并此电容。

难道是为了提升低音？但这又与C8和C9的作用相矛盾，先不去管它。

为了最大限度挖掘套件的潜力，针对电路特点采取了以下措施：1. 中高频各级设置较高的静态工作电流，已标注在电路图中。

以往的理论和经验认为，变频级电流不能过大，否则噪声增大，这是几十年前锗管时代的认知，硅管性能已经不是锗管能比的，个人认为9018不会有噪声之忧，所以尽管放心取用较大的静态电流，可以获得更高的增益。

一中放较高的工作点也为AGC提供了更大的可控制范围。

2. R13以2AP9代替，以实现二次AGC功能，因变频增益提高，大信号易产生阻塞。

必须使用二次AGC。

3. 建立3个测试点，用插针座焊接在PCB板上，方便装机调试。

TP1为频率范围测试点，TP2为中频调谐测试点，TP3为中频测试点，安装位置标注在电路图中。

一、组装元件中喇叭质量很差，手上又没有更好的，反正有时间，那就先用功率信号源煲上三天，看看效果。

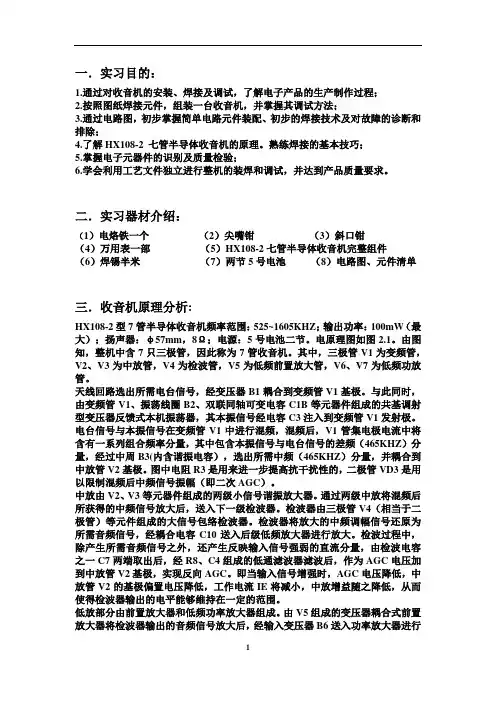

一．实习目的：1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。

熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。

二．实习器材介绍：（1）电烙铁一个（2）尖嘴钳（3）斜口钳（4）万用表一部（5）HX108-2七管半导体收音机完整组件（6）焊锡半米（7）两节5号电池（8）电路图、元件清单三．收音机原理分析:HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。

电原理图如图2.1。

由图知，整机中含7只三极管，因此称为7管收音机。

其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。

天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。

与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1发射极。

电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。

图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。

中放由V2、V3等元器件组成的两级小信号谐振放大器。

通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。

检波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。

检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容C10送入后级低频放大器进行放大。

电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：___________________________________________________ 专业班级：___________________________________________________ 学生学号：___________________________________________________ 学生姓名：___________________________________________________ 课程名称：___________________________________________________ 指导教师：___________________________________________________XXXX 年XX 月XX 日一、实训目的. (1)二、实训内容. (1)三、实训器材介绍. (1)四、原理描述. (2)五、实训步骤. (2)六、实训总结心得. (5)、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。

熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。

它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。

如果是多波段收音机，这个矛盾更突出。

其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。

高频电子线路课程设计设计课题： HX108-2七管半导体收音机班级学号： 11姓名： ***指导教师：2010 年 6 月 23日HX108-2七管半导体收音机一、实习目的1.熟悉手工焊锡的常用工具的使用，基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

2.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

3.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。

4.了解电子产品的焊接、调试与维修方法。

二、主要性能1．频率范围：525—1605KHZ2．中频频率：465KHZ3．灵敏度：≤1 .5V/m 26db s/N4．选择性：≥20db ±9KHZ5．电源：电压3V 2节5号电池6．静态电流：无讯号＜20mA7．输出功率：≥180mW 10%失真度三、收音机原理1．原理图及装配图HX108-2七管半导体电原理图和装配图如图1所示：图12．收音机原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号。

（1）高频放大电路：能够选择并接收由天线感应的高频电波，它把具有良好的信噪比的高频信号进行放大。

（2）混频级电路：把已经过高频放大的载频信号和本机振荡频率信号进行混合，得到两者的差即中频信号。

调频的中频信号是10.7兆赫，而调幅的中频信号是465千赫，然后把中频信号送到中放级进行放大。

（3）本机振荡电路：一般调频调谐器的本机振荡频率，比接收的载波频率低10.7兆赫，调幅调谐器的本机振荡频率则比接收频率高465千赫。
