2、编写程序实现以下控制：PLC通电后，首先进入密码输入页面；如密码正确（2012），按下列条件进入不同页面：(1) 如开关打在左边，则进入手动页面；(2) 如开关打在右边，则进入自动页面；报警页面中的报警信号有：卡机报警（Y12）,缺料报警X2，气缸未定位报警s901，计数报警C10。
编程思路：1、PLC上电后，首先把页面编号1，传送给页面切换寄存器D;2、使用比较指令，判断输入的密码是否为2012；3、密码正确的情况下：如X1=1, 把页面编号3，传送给页面切换寄存器D；4、密码正确的情况下：如X1=0, 把页面编号2，传送给页面切换寄存器D；5、如有任何报警，让主电机Y10停机，蜂鸣器Y11响，如按下M34,则Y11不响。
6、M30,M31分别给D200，D225清零。
3.1 传送指令今天，我们来学习跟“数值传送”相关的功能指令。
在控制应用中，一个控制程序总是需要初始数据，这些数据可以通过各种方式获得，如从外部器件读取，或在程序开始运行时，从内部存储单元获取，因此，机内的数据传送是不可缺少的。
一、传送指令的“助记符”在三菱的指令系统里，比较指令的“指令记号”是MOV，也就是Move （移动，运输）的简写。
二、传送指令的格式“比较指令的指令格式”如下：其中：是传送源；是传送目标。
指令规定：传送源：可以是字元件，如T、C、D、V/Z，也可以是位组合的字元件KnX，KnY，KnM，KnS，当然可以是十进制数K、十六进制数H。
是传送目标：必须是字元件，如T、C、D、V/Z，也可以是位组合的字元件KnY，KnM，KnS。
操作数格式如下所示：三、传送指令的常用用法传送指令一般用于读出内部存储器件的当前值、数据间接赋值和位传送。
1、读出内部存储器件的当前值此行程序表示，当X1导通时，将定时器T0的当前计时值读出，存储在数据寄存器D20中。
2、数据间接赋值上述程序表示，当X2导通时，将K100传送给数据寄存器D10，当X2关断时，将K50传送给数据寄存器D10，当M0导通时，定时器T20开始计时。
传送及比较指令总结传送指令是计算机系统中常用的一类指令，用于将数据从一个位置移动到另一个位置。
这些指令通常用于数据的复制、转移和重排等任务。
在本文中，我将总结一些常见的传送指令，并比较它们的异同。
1.MOV指令：MOV (Move) 指令用于将数据从一个位置复制到另一个位置。
它可以在寄存器之间、寄存器和内存之间、寄存器和端口之间进行数据的传送。
MOV 指令通常具有两个操作数，一个目标操作数和一个源操作数。
例如，`MOV AX, BX` 将寄存器 BX 中的值复制到寄存器 AX 中。
MOV 指令在大多数计算机体系结构中都是支持的，因为它是一种非常基本和常见的操作。
2.LDR和STR指令：LDR (Load) 和 STR (Store) 指令用于将数据从内存中加载到寄存器或将数据从寄存器存储到内存中。
这些指令主要在ARM架构中使用。
LDR指令将内存中的数据加载到寄存器中，例如，`LDR R0, [R1]` 将 R1 寄存器中的地址所对应的内存单元中的数据加载到 R0 寄存器中。
STR 指令则将寄存器中的数据存储到内存中，例如，`STR R0, [R1]` 将 R0 寄存器中的数据存储到 R1 寄存器中的地址所对应的内存单元中。
3.PUSH和POP指令：PUSH指令用于将数据压入栈中，而POP指令用于从栈中弹出数据。
这两个指令通常用于实现函数调用和中断处理等操作。
PUSH指令将数据放入栈顶，然后栈指针下移；而POP指令则将栈顶数据读取到寄存器中，并将栈指针上移。
例如，`PUSHAX`将AX寄存器中的数据压入栈中，`POPAX`将栈顶数据弹出到AX寄存器中。
4.XCHG指令：XCHG (Exchange) 指令用于交换两个操作数的值。
这个指令可以用于两个寄存器之间的值交换，或者寄存器和内存之间的交换。
例如，`XCHG AX, BX` 将寄存器 AX 和 BX 中的数据进行交换。
XCHG 指令常用于实现数据交换、排序和互斥访问等场景。

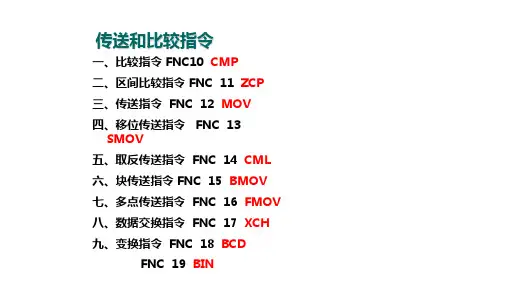

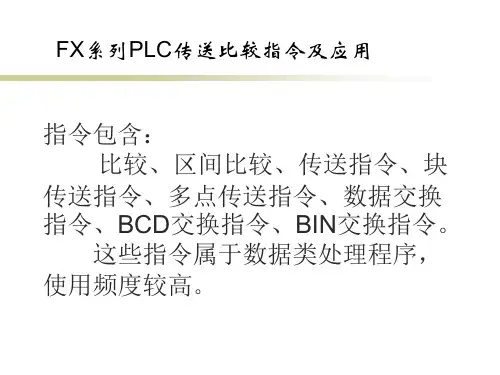

三菱PLC传送与比较指令的用法1、比较指令CMPCMP指令有三个操作数：两个源操作数[S1.]和[S2.]，一个目标操作数[D.]，该指令将[S1.]和[S2.]进行比较，结果送到[D.]中。
CMP指令使用说明如图所示。
2、区间比较指令ZCPZCP指令是将一个操作数[S.]与两个操作数[S1.]和[S2.]形成的区间比较，且[S1.]不得大于[S2.]，结果送到[D.]中。
ZCP指令使用说明如图所示。
3、传送指令MOVMOV指令将源操作数的数据传送到目标元件中，即[S.]→[D.]。
MOV指令的使用说明如图所示。
当X0为ON时，源操作数[S.]中的数据K100传送到目标元件D10中。
当X0为OFF，指令不执行，数据保持不变。
4、移位传送指令SMOV首先将二进制的源数据（D1）转换成BCD码，然后将BCD码移位传送，实现数据的分配、组合。
源数据BCD码右起从第4位（m1=4）开始的2位（m2=2）移送到目标D2/的第3位（n=3）和第2位，而D2/的第4和第1两位BCD码不变。
然后，目标D2/中的BCD码自动转换成二进制数，即为D2的内容。
BCD码值超过9999时出错。
5、取反传送指令CMLCML指令使用说明如图所示。
将源操作数中的数据（自动转换成二进制数）逐位取反后传送。
6、块传送指令BMOVBMOV指令是从源操作数指定的元件开始的n个数组成的数据块传送到指定的目标。
如果元件号超出允许的元件号范围，数据仅传送到允许的范围内。
BMOV指令的使用说明如图所示。
7、多点传送指令FMOVFMOV指令是将源元件中的数据传送到指定目标开始的n个目标元件中，这n个元件中的数据完全相同。
FMOV指令使用说明如图所示。
8、数据交换指令XCHXCH指令是将两个目标元件D1和D2的内容相互交换。
使用说明如图所示。
9、BCD变换、BIN变换指令BCD是将源元件中的二进制数转换为BCD码送到目标元件中。
对于l 6位或32位二进制操作数，若变换结果超出0-9999或0-99999999的范围就会出错。

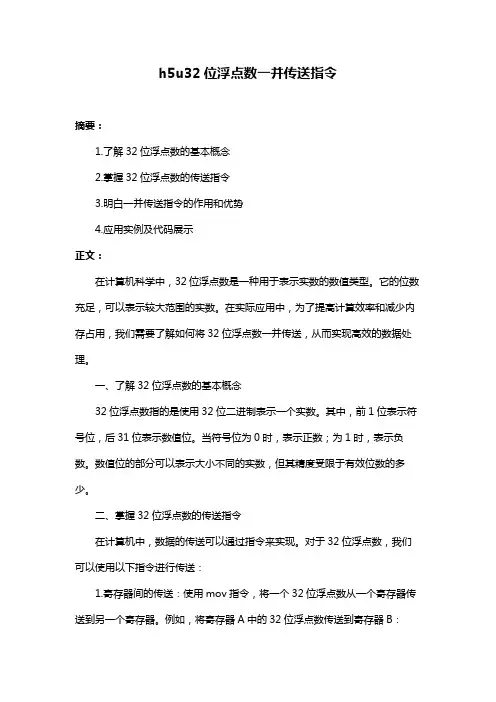

h5u32位浮点数一并传送指令摘要：1.了解32位浮点数的基本概念2.掌握32位浮点数的传送指令3.明白一并传送指令的作用和优势4.应用实例及代码展示正文：在计算机科学中，32位浮点数是一种用于表示实数的数值类型。
它的位数充足，可以表示较大范围的实数。
在实际应用中，为了提高计算效率和减少内存占用，我们需要了解如何将32位浮点数一并传送，从而实现高效的数据处理。
一、了解32位浮点数的基本概念32位浮点数指的是使用32位二进制表示一个实数。
其中，前1位表示符号位，后31位表示数值位。
当符号位为0时，表示正数；为1时，表示负数。
数值位的部分可以表示大小不同的实数，但其精度受限于有效位数的多少。
二、掌握32位浮点数的传送指令在计算机中，数据的传送可以通过指令来实现。
对于32位浮点数，我们可以使用以下指令进行传送：1.寄存器间的传送：使用mov指令，将一个32位浮点数从一个寄存器传送到另一个寄存器。
例如，将寄存器A中的32位浮点数传送到寄存器B：```mov float (BX), AX```2.内存与寄存器间的传送：使用mov指令，将内存中的32位浮点数传送到寄存器。
例如，将内存地址DS:[SI]中的32位浮点数传送到寄存器AX：```mov float [DS:SI], AX```3.内存间的传送：使用mov指令，将一个内存地址中的32位浮点数传送到另一个内存地址。
例如，将内存地址DS:[SI]中的32位浮点数传送到内存地址DS:[DI]：```mov float [DS:SI], [DS:DI]```三、明白一并传送指令的作用和优势一并传送指令是一种高效的数据传输方式，它可以将多个数据项同时传送到目标地址。
这种方式在处理大量数据时具有明显的优势，可以减少指令执行的次数，提高程序的运行效率。
四、应用实例及代码展示以下是一个使用一并传送指令传送32位浮点数的示例代码：```section .datanum1 dd 1.5 ; 定义一个32位浮点数num2 dd -2.7 ; 定义另一个32位浮点数section .textglobal _start_start:mov eax, [num1] ; 将num1的值传送到寄存器EAXadd eax, 0x100000000 ; 添加一个整数，相当于乘以2^30mov [0x1000], eax ; 将结果传送到内存地址0x1000mov eax, [num2] ; 将num2的值传送到寄存器EAXsub eax, 0x100000000 ; 减去一个整数，相当于除以2^30mov [0x1001], eax ; 将结果传送到内存地址0x1001exit() ; 退出程序```本示例代码中，我们使用一并传送指令将两个32位浮点数传送到内存中。
