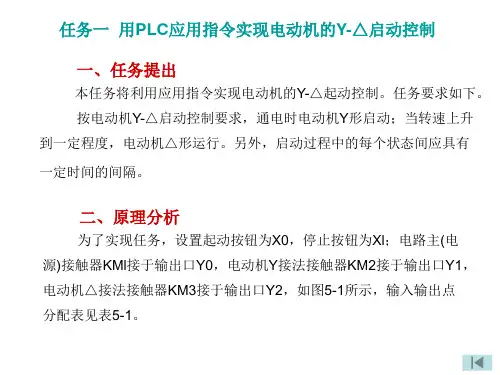

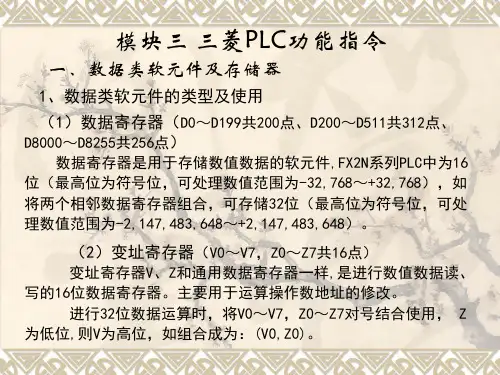

PLC(三菱)第三章常用功能(应用)指令

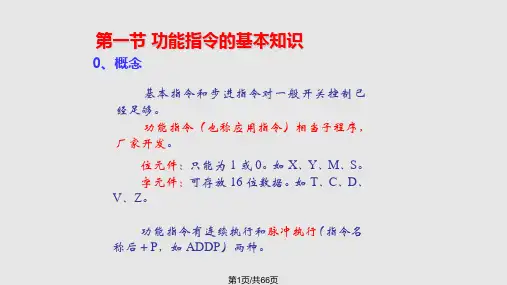

三菱PLC功能指令1.位操作指令：位操作指令用于读取、写入和修改位级别的数据。

常见的位操作指令包括LD（逻辑与）、ORR（逻辑或）、AND（逻辑与）、XOR（异或）等。

2.数据操作指令：数据操作指令用于读取、写入和修改字节、字和双字级别的数据。

常见的数据操作指令包括MOV（赋值）、ADD（加法）、SUB（减法）、MUL（乘法）、DIV（除法）等。

3.计数器指令：计数器指令用于实现计数功能。

有三种类型的计数器指令：上升沿计数器、下降沿计数器和阶段计数器。

计数器指令可以用于进行数量统计、进度监测等应用。

4.定时器指令：定时器指令用于实现定时功能。

有两种类型的定时器指令：上升沿定时器和下降沿定时器。

定时器指令可以用于进行时间监测、延时操作等应用。

5.移位指令：移位指令用于将数据的位进行移动。

常见的移位指令包括SHL（左移）、SHR（右移）等。

移位指令通常用于数据处理和位拼接等应用。

6.比较指令：比较指令用于比较两个数值的大小。

常见的比较指令包括CMP（比较）、EQ（等于）、NE（不等于）、GT（大于）等。

比较指令可以用于实现条件判断和逻辑控制等应用。

7.转移指令：转移指令用于控制程序的流程。

常见的转移指令包括JMP（无条件跳转）、JE（等于时跳转）、JNE（不等于时跳转）、JG（大于时跳转）等。

转移指令可以用于实现程序的循环和条件判断等应用。

8.存储器控制指令：存储器控制指令用于读取和写入存储器的数据。

常见的存储器控制指令包括LD（读取）、ST（写入）等。

存储器控制指令可以用于实现数据存储和加载等应用。

9.数学指令：数学指令用于实现各种数学运算。

常见的数学指令包括SIN（正弦）、COS（余弦）、SQRT（平方根）等。

数学指令可以用于实现数据处理和数值计算等应用。

10.基本运算指令：基本运算指令用于实现基本的数值运算。

常见的基本运算指令包括加法、减法、乘法和除法等。

基本运算指令通常用于实现逻辑计算和数据处理等应用。

三菱PLC功能指令以下是一些常用的三菱PLC功能指令：1. LD（Ladder Diagram）指令：这是最基本的逻辑指令。

它允许将输入信号连接到输出信号，以实现逻辑运算。

例如，LD命令可以用于AND、OR和XOR运算。

2. OUT（Output）指令：这个指令用于将信号写入输出设备，如继电器或电磁阀。

它可以将一个指定的输出点设置为ON或OFF状态。

3. IN（Input）指令：这个指令用于读取外部输入设备（如传感器或按钮）的状态。

它将读取的输入数据保存在指定的内存寄存器中。

4. MOV（Move）指令：这个指令用于将数据从一个内存寄存器移动到另一个内存寄存器。

它可以实现数据在内部和外部设备之间的传输。

5. ADD（Addition）指令：这个指令用于对两个数进行相加操作。

它将两个指定的内存寄存器中的数据相加，并将结果保存在另一个指定的内存寄存器中。

6. SUB（Subtraction）指令：这个指令用于对两个数进行相减操作。

它将指定的两个内存寄存器中的数据相减，并将结果保存在另一个指定的内存寄存器中。

7. MUL（Multiplication）指令：这个指令用于对两个数进行相乘操作。

它将指定的两个内存寄存器中的数据相乘，并将结果保存在另一个指定的内存寄存器中。

8. DIV（Division）指令：这个指令用于对两个数进行相除操作。

它将指定的两个内存寄存器中的数据相除，并将结果保存在另一个指定的内存寄存器中。

9. TIM（Timer）指令：这个指令用于进行计时操作。

它可以创建一个定时器，并在达到设定的时间后输出一个信号。

10. CNT（Counter）指令：这个指令用于进行计数操作。

它可以创建一个计数器，并在达到设定的计数值后输出一个信号。

这些只是三菱PLC功能指令的一小部分。

PLC的功能指令非常丰富，并且可以根据特定的应用需求进行编程和配置。

不同的PLC型号可能支持不同的功能指令，用户可以根据自己的需求选择适合的PLC型号和功能指令来实现特定的控制任务。

三菱PLC常用的一些功能指令 - 三菱plc （D）CMP（P）比较-------将两源操作元件的数据作代数比较，结果送到目标元件中，打算目标元件的状态。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：Y M S格式：LD X0CMP（P） K100 C20 M0X0由OFF到ON 时：当K100C20当前值时，M0=1当K100=C20当前值时，M1=1当K100C20当前值时，M2=1当用连续方式执行CMP时，条件满足时，每个扫描周期执行一次。

（D）ZMP（P）区间比较--------将一个数据与两个源元件的数据区间作比较，结果送到目标元件中，打算目标元件的状态。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：Y M S格式：LD X0ZCP（P） K100 K120 C30 M3X0由OFF到ON时：当K100C30当前值时，M3=1当K100≤C30≥K120时，M4=1当K120C30当前值时，M5=1当用连续方式执行ZCP时，条件满足时，每个扫描周期执行一次。

（D）MOV（P）传送--------- 将操作元件的数据传送到目标元件中。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：KnY KnM KnS T C D V/Z格式：LD X0MOV（P） K100 D10当X0由OFF到ON时，将100 传送到D10中当用连续方式执行MOV时，条件满足时，每个扫描周期执行一次。

对于32位数据用DMOV 传送，用元件号相临的两元件组成元件对。

元件对的首位用奇数、偶数均可，但为避开出错，元件对的首位建议统一用偶数。

当传送指令执行时，常数自动转化成二进制数存入目标元件。

SMOV（P）移位传送--------将源元件的数据转化为BCD码，然后将BCD码依据要求移位后，传送到目标元件中。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：KnY KnM KnS T C D V/Zm：K H K/H的取值范围：1—4，即D1的值不行超过9999n：K H使用格式：如D1=1685 D2=0LD X0SMOV（P） D1 K4 K2 D2 K3当X0由OFF到ON时：将D1=1685转化为BCD 码为0001 0110 1000 0101 D2=0 转化为BCD码为 0000 0000 0000 0000再将D1的BCD码从右起第4位开头的向右2位，移到D2 中右起第3位开头向右的2位，1位和第4位不变。

三菱plc常用的指令详解以下是三菱plc常用的指令，还有不懂的可以问我一程序流程控制指令—FNC00~0900 CJ 条件转移01 CALL 子程序调用02 SRET 子程序返回03 IRET 中断返回04 EI 开中断05 DI 关中断06 FEND 主程序结束07 WDT 监控定时器刷新08 FOR 循环开始09 NEXT 循环结束二传送、比较指令—FNC10~19 BIN----二进制BCD----十进制10 CMP 比较11 ZCP 区间比较12 MOV 传送13 SMOV BCD码移位传送14 CML 取反传送15 BMOV 数据块传送（n点→n点）16 FMOV 多点传送（1点→n点）17 XCH 数据交换，（D0）←→（D2）18 BCD BCD变换，BIN→BCD19 BIN BIN变换，BCD→BIN三算术、逻辑运算指令—FNC20~29 BIN----二进制BCD----十进制20 ADD BIN加法21 SUB BIN减法22 MUL BIN乘法23 DIV BIN除法24 INC BIN加一25 DEC BIN减一26 W AND 字与27 WOR 字或28 WXOR 字异或29 NEG 求BIN补码四循环、移位指令—FNC30~3930 ROR 循环右移31 ROL 循环左移32 RCR 带进位循环右移33 RCL 带进位循环左移34 SFTR 位右移35 SFTL 位左移36 WSFR 字右移37 WSFL 字左移38 SFWR FIFO写入39 SFRD FIFO读出五数据处理指令—FNC40~4940 ZRST 区间复位41 DECO 解码42 ENCO 编码43 SUM 求置ON位总数44 BON ON位判别45 MEAN 求平均值46 ANS 信号报警器标志置位47 ANR 信号报警器标志复位48 SQR BIN平方根49 FLT BIN整数→BIN浮点数六高速处理指令—FNC50~5950 REF 输入输出刷新51 REFF 输入滤波时间常数调整52 MTR 矩阵输入53 HSCS 高速记数器比较置位54 HSCR 高速记数器比较复位55 HSZ 高速记数器区间比较56 SPD 速度检测57 PLSY 脉冲输出58 PWM 脉冲宽度调制59 PLSR 带加减速功能的脉冲输出七方便指令—FNC60~6960 IST 状态初始化61 SER 数据搜索62 ABSD 绝对值凸轮顺控63 INCD 增量凸轮顺控64 TTMR 示教定时器65 STMR 专用定时器—可定义66 ALT 交替输出67 RAMP 斜坡输出68 ROTC 旋转工作台控制69 SORT 数据排序八外部I/O设备指令—FNC70~7970 TKY 10键输入71 HKY 16键输入72 DSW 拨码开关输入73 SEGD 七段译码74 SEGL 带锁存的七段码显示75 ARWS 方向开关76 ASC ASCII码转换77 PR 打印输出78 FROM 读特殊功能模块79 TO 写特殊功能模块九外围设备指令—FNC80~8980 RS RS-232C串行通讯81 PRUN 并行运行82 ASCI 十六进制→ASCII83 HEX ASCII→十六进制84 CCD 校验码85 VRRD 电位器读入86 VRSC 电位器设定88 PID PID控制十F2外部模块指令—FNC90~9990 MNET F-16N, Mini网91 ANRD F2-6A, 模拟量输入92 ANW* *2-6*, 模拟量输出93 RMST F2-32RM, 启动RM94 RMWR F2-32RM, 写RM95 RMRD F2-32RM, 读RM96 RMMN F2-32RM, 监控RM97 BLK F2-30GM, 指定块98 MCDE F2-30GM, 机器码十一浮点数运算指令—FNC110~132110 ECMP BIN浮点数比较111 EZCP BIN浮点数区间比较118 EBCD BIN浮点数→BCD浮点数119 EBIN BCD浮点数→BIN 浮点数120 EADD BIN浮点数加法121 ESUB BIN浮点数减法122 EMUL BIN浮点数乘法123 EDIV BIN浮点数除法127 ESQR BIN浮点数开方129 INT BIN浮点数→BIN整数130 SIN BIN浮点数正弦函数（SIN）131 COS BIN浮点数余弦函数（COS）132 TAN BIN浮点数正切函数（TAN）十二交换指令—FNC147147 SW AP 高低字节交换十三定位指令—FNC155~159155 ABS 读当前绝对值位置156 ZRN 返回原点157 PLSY 变速脉冲输出158 DRVI 增量式单速位置控制159 DRV A 绝对式单速位置控制十四时钟运算指令—FNC160~169160 TCMP 时钟数据比较161 TZCP 时钟数据区间比较162 TADD 时钟数据加法163 TSUB 时钟数据减法166 TRD 时钟数据读出167 TWR 时钟数据写入169 HOUR 小时定时器十五变换指令—FNC170~177170 GRY 二进制数→格雷码171 GBIN 格雷码→二进制数176 RD3A 读FXon-3A模拟量模块177 WR3A 写FXon-3A模拟量模块十六触点比较指令—FNC224~246224 LD= (S1)=(S2)时运算开始之触点接通225 LD> (S1)>(S2)时运算开始之触点接通226 LD< (S1)<(S2)时运算开始之触点接通228 LD<> (S1)≠(S2)时运算开始之触点接通229 LD≤ (S1)≤(S2)时运算开始之触点接通230 LD≥ (S1)≥(S2)时运算开始之触点接通232 AND= (S1)=(S2)时串联触点接通233 AND> (S1)>(S2)时串联触点接通234 AND< (S1)<(S2)时串联触点接通236 AND<> (S1)≠(S2)时串联触点接通237 AND≤ (S1)≤(S2)时串联触点接通238 AND≥ (S1)≥(S2)时串联触点接通240 OR= (S1)=(S2)时并联触点接通241 OR> (S1)>(S2)时并联触点接通242 OR< (S1)<(S2)时并联触点接通244 OR<> (S1)≠(S2)时并联触点接通245 OR≤ (S1)≤(S2)时并联触点接通246 OR≥ (S1)≥(S2)时并联触点接通提问人的追问2011-04-13 14:16 楼主三菱PLC 编程手册目录第一章FX1N PLC编程简介1.1 FX1N PLC 简介 (1)1.1.1 FX1N PLC 的提出 (1)1.1.2 FX1N PLC 的特点 (1)1.1.3 FX1N PLC 产品举例 (1)1.1.4 关于本手册 (1)1.2 编程简介 (1)1.2.1 指令集简介 (2)1.2.2 资源集简介 (7)1.2.3 编程及应用简介 (9)第二章基本逻辑指令说明及应用2.1 基本逻辑指令一览表 (10)2.1 [LD],[LDI],[LDP],[LDF]，[OUT］指令 (10)2.2.1 指令解说 (10)2.2.2 编程示例 (10)2.3[AND]，[ANI]，[ANDP]，[NDF］指令 (11)2.3.1 指令解说 (11)2.3.2 编程示例 (12)2.4 [OR],[ORI]，[ORP],[ORF］指令 (13)2.4.1 指令解说 (13)2.4.2 编程示例 (13)2.5 [ANB],[ORB］指令 (14)2.5.1 指令解说 (14)2.5.2 编程示例 (14)2.6 [INV］指令 (15)2.6.1 指令解说 (15)2.6.2 编程示例 (15)2.7 [PLS],[PLF］指令 (16)2.7.1 指令解说 (16)2.7.2 编程示例 (17)2.8 [SET]，[RST]指令 (17)2.8.1 指令解说 (17)2.8.2 编程示例 (18)2.9 [NOP]，[END]指令 (18)2.9.1 指令解说 (18)2.9.2 编程示例 (18)2.10 [MPS]，[MRD]，[MPP] 指令 (18) 2.10.1 指令解说 (18)2.10.2 编程示例 (19)2.11[MC],[MCR]指令 (21)2.11.1指令解说 (21)2.11.2 编程示例 (21)第三章步进顺控指令说明及应用3.1步进顺控指令说明 (22)3.1.1 指令解 (22)3.1.2 编程示例 (25)3.2 步进顺控指令应用 (25)3.2.1 单一流程示例 (25)3.2.2 选择性分支与汇合示例 (26)3.2.3 并行分支与汇合示例 (27)3.2.4 循环和跳转示例 (29)第四章功能指令说明及应用4.1 功能指令一览表 (31)4.2 程序流程 (33)4.2.1 条件跳转[CJ] (33)4.2.2 子程序调用[CALL] (35)4.2.3 子程序返回[SRET] (35)4.2.4 主程序结束[FEND] (36)4.2.5 循环范围开始［FOR] (37)4.2.6 循环范围结束「NEXT] (37)4.3 传送与比较 (38)4.3.1 比较指令[CMP] (39)4.3.2 区域比较［ZCP] (40)4.3.3 传送指令[MOV] (41)4.3.4 反向传送［CML] (43)4.3.5 BCD 转换［BCD] (44)4.3.6 BIN 转换［BIN] (45)4.4 四则逻辑运算 (46)4.4.1 BIN 加法运算[ADD] (46)4.4.2 BIN 减法运算[SUB] (47)4.4.3 BIN 乘法运算[MUL] (48)4.4.4 BIN 除法运算［DIV] (49)4.4.5 BIN 1 [INC]................................... .. (50) 4.4.6 BIN 减1 [DEC] (50)4.4.7 逻辑与[WAND] (51)4.4.8 逻辑或[WOR] (51)4.4.9 逻辑异或[WXOR] (52)4.4.10 求补［NEG] (53)4.4.11 BIN 开方运算[SQR] (53)4.5 循环与移位 (54)4.5.1 循环右移[ROR] (54)4.5.2 循环左移[ROL] (55)4.5.3带进位循环右移［RCR] (56)4.5.4 带进位循环左移[RCL] (58)4.6 浮点数运算 (59)4.6.1 二进制浮点数比较「DECMP] (59)4.6.2二进制浮点数区域比较[DEZCP] (60)4.6.3 二进制浮点数转十进制浮点数[DEBCD] (61)4.6.3 十进制浮点数转二进制浮点数[DEBIN] (62)4.6.5 二进制浮点数加法[DEADD] (62)4.6.6 二进制浮点数减法[DESUB] (63)4.6.7 二进制浮点数乘法「DEMUL] (64)4.6.8 二进制浮点数除法「DEDIV] (65)4.6.9 二进制浮点数开方「DESQR] (66)4.6.10 二进制浮点数转BIN 整数变换「INT] (67)4.6.11 BIN 整数转二进制浮点数「FLT] (68)4.7 触点比较指令 (69)4.7.1 接点比较指令「LD※］ (69)4.7.2 接点比较指令「AND※］ (70)4.7.3接点比较指令「OR※］ (72)4.8 功能指令的基本规则 (73)4.8.1 ．功能指令的表示与执行形式................................ . (73) 4.8.2 功能指令内的数值处理 (75)4.8.3 利用变址寄存器的操作数修改 (77)第五章资源说明及应用5.1 变址寄存器V 、Z 说明及应用 (80)5.1.1 变址寄存器V 、Z 说明 (80)5.1.2 变址寄存器在梯形图中的应用 (80)5.1.3 使用变址功能的注意事项 (81)5.2 输入输出继电器X 、Y 说明及应用 (82)5.2.1 输入输出继电器X 、Y 说明 (82)5.2.2输入输出继电器应用 (83)5.3 辅助中间继电器M 说明及应用 (85) 5.3.1 辅助中间继电器M 说明 (85) 5.3.2 辅助中间继电器M 应用 (85) 5.4 状杰继申器S 说明及应用 (87)5.4.1 状态继电器S 说明 (87)5.4.2 状态继电器S 应用 (88)5.5 定时器T 说明及应用 (88)5.5.1 定时器T 说明 (88)5.5.2 定时器T 应用 (90)5.6计数器C 说明及应用 (92)5.6.1 16 bit 计数器C 说明 (92)5.6.2 32 bit 计数器C 说明 (93)5.6.3 16 bit 计数器C 应用 (95)5.6.4 32 bit 计数器应用 (96)5.7数据寄存器D 说明及应用 (97) 5.7.1 数据寄存器D 说明 (97)5.7.2 数据寄存器D 应用 (99)5.8程序位置指针P 说明及应用 (100) 5.8.1 程序位置指针P 说明 (100)5.8.2 程序位置指针P 应用 (100)5.9常数标记K 、H 详细说明 (102) 5.9.1 常数标记K (102)5.9.2 常数标记H (103)5.10 特殊软元件说明 (103)第六章PID指令说明及应用6.1 PID 运算 (104)6.1.1 (104)6.1.2 应用示例 (110)第一章FX1N PLC 编程简介1.1 FX1N PLC 简介1.1.1 FX1N PLC 的提出基于以下观点，提出FX1N PLC 的概念：①、软件和硬件独立设计。
