阀门生产工艺流程

阀门工艺流程阀门是用来控制流体介质流动、压力和温度的装置，广泛应用于各个领域，如石油化工、电力、冶金、建筑等。

阀门工艺流程是指阀门的生产过程，通常包括原材料准备、制造、装配、检测和出厂等环节。

下面是一份阀门工艺流程的简要介绍。

1. 原材料准备：阀门的原材料一般采用铜、铁、钢等金属材料，以及相应的密封材料。

在原材料准备环节，需要按照设计要求选择和采购所需的材料，并进行质量检验。

2. 制造：制造环节主要是将原材料进行切割、打磨、锻造、冷拔、焊接等工序，制作成阀门的各个零部件。

这些零部件包括阀体、阀盖、阀门杆、球、阀座等。

3. 装配：装配环节是将制造好的零部件进行组装，形成完整的阀门产品。

装配工作包括将各个零部件按照设计要求进行组合，进行螺纹连接、焊接、密封等操作，保证阀门的正常运行。

4. 检测：阀门制造完成后，需要进行各类检测确保产品质量符合标准要求。

常见的检测项目包括外观检查、尺寸测量、强度试验、耐压试验、密封性能测试等。

检测合格的阀门将继续进入下一个环节，否则需要进行修复或者返工。

5. 出厂：通过各项检测合格的阀门将进行标识、包装，并进行出厂记录。

在出厂环节，通常还会提供产品的使用说明书、检验证书等附属文件，以方便用户使用和维护。

在实际的阀门工艺流程中，还可能包括其他环节，如热处理、表面处理、涂装等。

这些环节的具体操作和顺序会根据不同类型的阀门和生产工艺有所变化。

总结起来，阀门工艺流程是一个将原材料转化为成品的过程，需要经过原材料准备、制造、装配、检测和出厂等环节。

每一个环节都需要严格控制和管理，以确保阀门产品的质量和性能符合设计要求。

在工艺流程中，各个环节的协调配合和质量控制非常重要，只有这样才能生产出安全可靠、耐用高效的阀门产品。

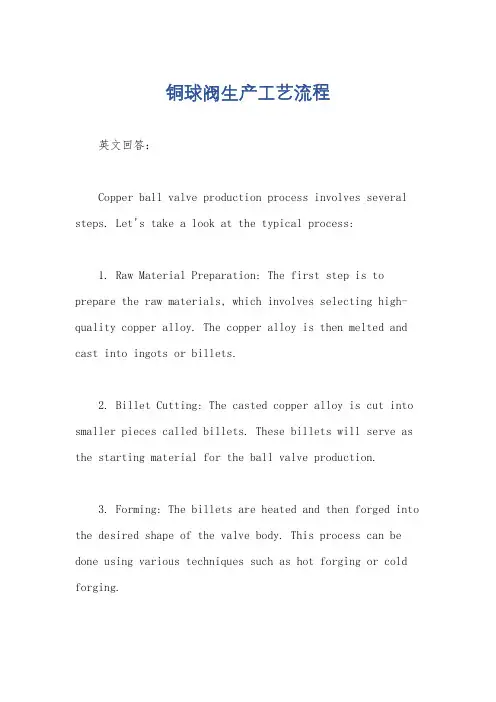

铜球阀生产工艺流程英文回答：Copper ball valve production process involves several steps. Let's take a look at the typical process:1. Raw Material Preparation: The first step is to prepare the raw materials, which involves selecting high-quality copper alloy. The copper alloy is then melted and cast into ingots or billets.2. Billet Cutting: The casted copper alloy is cut into smaller pieces called billets. These billets will serve as the starting material for the ball valve production.3. Forming: The billets are heated and then forged into the desired shape of the valve body. This process can be done using various techniques such as hot forging or cold forging.4. Machining: After forming, the valve bodies undergo machining operations to achieve the required dimensions and smooth surfaces. This includes processes like turning, milling, drilling, and grinding.5. Ball Manufacturing: The ball, which is a crucial component of the ball valve, is manufactured separately. It is typically made from stainless steel or another suitable material. The ball is machined to precise dimensions and undergoes surface treatment if necessary.6. Assembly: Once the valve bodies and balls are ready, they are assembled together. This includes inserting the ball into the valve body and attaching the necessary seals and fittings.7. Testing: The assembled valves undergo various tests to ensure their quality and functionality. This includes pressure testing, leakage testing, and performance testing.8. Surface Treatment: The valves may undergo surface treatment processes such as polishing or plating to enhancetheir appearance and corrosion resistance.9. Quality Control: Throughout the production process, strict quality control measures are implemented to ensure that the valves meet the required standards and specifications.10. Packaging and Shipping: Finally, the finishedvalves are packaged and prepared for shipping to customersor distributors.中文回答：铜球阀的生产工艺流程包括以下几个步骤：1. 原材料准备，首先需要选择高质量的铜合金作为原材料。

阀门生产工艺流程
3.2.2.1阀体
阀门阀体（铸造，密封面堆焊）
铸件采购（按标准）——入厂检验（按标准）——堆焊槽
——超声波探伤（按图样）——堆焊及焊后热处理——精加工——研磨密封面——密封面硬度检验、着色探伤。

3.2.2.2阀门内件制造工序
A 、需堆焊密封面的内件如阀瓣、阀座等
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——粗加工超声波探伤面（图样要求时）——粗加工堆焊槽——堆焊及焊后热处理——精加工各部——研磨密封面——密封面硬度检验、着色探伤。

B、阀杆
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——粗加工堆焊槽——堆焊及焊后热处理——精加工各部——磨削外圆——阀杆表面处理（氮化、淬火、化学镀层）——最终处理（抛光、磨削等）——研磨密封面——密封面硬度检验、着色探伤。

C、不需堆焊密封面的内件等
原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）——粗加工超声波探伤面（图样要求时）——精加工各部。

3.2.2.3紧固件
紧固件制造标准DL439-1991。

原材料采购（按标准）——入厂检验（按标准）——制作毛坯（圆钢或锻件，按图纸工艺要求）并取样进行必要的检验——粗加工——精加工——光谱检验。

3.2.2.4总装
领取零件——清理、清洗——粗装配（按图样）——水压试验（按图纸、工艺）——合格后、拆开、擦净——最终装配——与电装或执行器调试（对电动阀门）——油漆包装——发运。

第1篇一、引言阀门作为管道系统中不可或缺的组成部分，其质量直接影响到管道系统的正常运行。

阀门制造工艺流程是保证阀门质量的关键，本文将从原材料采购、工艺设计、加工制造、装配检验、包装运输等环节详细阐述阀门制造工艺流程。

二、原材料采购1. 材料选择：根据阀门用途、工作介质、工作温度和压力等因素，选择合适的金属材料。

如碳钢、不锈钢、合金钢等。

2. 材料采购：按照设计要求，从正规供应商处采购所需原材料，确保材料质量符合国家标准。

三、工艺设计1. 设计方案：根据阀门用途、工作介质、工作温度和压力等因素，确定阀门结构形式、连接方式、密封形式等。

2. 工艺方案：根据设计方案，制定合理的加工工艺，包括热处理、机加工、装配、检验等环节。

四、加工制造1. 零件加工：按照工艺方案，对原材料进行切割、锻造、热处理、机加工等工序，加工出合格零件。

2. 零件检验：对加工出的零件进行尺寸、形状、表面质量等检验，确保零件符合设计要求。

3. 零件装配：将检验合格的零件进行装配，包括阀体、阀盖、阀杆、密封件等。

4. 装配检验：对装配后的阀门进行外观、尺寸、密封性能等检验，确保阀门符合设计要求。

五、装配检验1. 装配：将加工合格的零件按照设计要求进行装配，包括阀体、阀盖、阀杆、密封件等。

2. 检验：对装配后的阀门进行外观、尺寸、密封性能等检验，确保阀门符合设计要求。

3. 性能试验：对阀门进行压力、流量、密封等性能试验，验证阀门在实际使用中的性能。

六、包装运输1. 包装：将检验合格的阀门进行清洁、擦干，然后按照要求进行包装，确保阀门在运输过程中不受损坏。

2. 运输：将包装好的阀门运输至客户指定地点，确保运输安全、快捷。

七、售后服务1. 技术咨询：为客户提供有关阀门选型、安装、维护等方面的技术咨询。

2. 故障排除：在客户使用过程中，如遇到阀门故障，及时为客户提供故障排除服务。

3. 维修保养：为客户提供阀门维修、保养等服务，确保阀门长期稳定运行。

阀门生产工艺流程1.材料准备阀门的制造通常使用不锈钢、碳钢、铸铁等材料。

在生产前，需要按照规定的要求，对材料进行检验和筛选，确保其质量符合要求。

2.材料调配根据阀门的类型和规格，将选定的材料进行称量和配比，以确保每个阀门部件的材料成分准确。

3.材料加工加工材料的过程通常包括锻造、铸造、冲压、成型等。

将原材料经过加工，形成各个阀门部件的初始形状。

4.热处理对一些材料，如铸铁和合金钢等，还需要进行热处理，以改善其力学性能和耐腐蚀性能。

热处理包括退火、淬火、正火等过程。

5.成型加工将加工得到的阀门部件进行精细加工，包括铣削、切割、钻孔、磨削等。

在这一阶段，需要严格按照设计要求进行加工，确保每个部件的尺寸和形状精确。

6.表面处理对阀门部件的表面进行处理，以提高其防腐蚀性能和装饰效果。

常见的表面处理方法有镀锌、镀镍、镀铬、喷涂等。

7.装配将经过加工和处理的各个阀门部件进行装配。

这包括安装阀瓣、阀座、活塞、轴等，并根据需要进行密封件的安装。

8.检验对装配完成的阀门进行检验，包括尺寸、密封性能、压力等方面的检测。

确保阀门的质量符合标准和要求。

9.调试与包装对检验合格的阀门进行调试，确保其操作正常。

之后，将阀门进行清洁和包装，以便运输和存储。

10.发货和维护阀门在出厂前进行最后的质量检查，如确认标志、清晰的标识和正确的说明书等。

然后将阀门发往目的地。

阀门在使用过程中需要进行定期的维护保养，以确保其正常使用和延长使用寿命。

以上是一个简要的阀门生产工艺流程，实际阀门生产流程可能因具体的阀门类型、规格和生产技术的不同而有所差异。

阀门制造工艺流程阀门是工业生产中常见的一种控制装置，广泛应用于石油、化工、电力、冶金等领域。

阀门的制造工艺流程对于产品质量和性能起着至关重要的作用。

下面将详细介绍阀门的制造工艺流程。

1. 材料准备。

阀门的材料通常包括铸铁、碳钢、不锈钢等，根据阀门的使用环境和要求选择相应的材料。

在材料准备阶段，需要对材料进行检验和筛选，确保材料符合标准要求。

2. 铸造或锻造。

根据阀门的类型和规格，选择合适的铸造或锻造工艺。

对于大型阀门，通常采用铸造工艺，而小型阀门则多采用锻造工艺。

铸造或锻造工艺需要严格控制温度、压力和速度，确保产品的内部结构和外部形状符合要求。

3. 加工。

经过铸造或锻造的阀门需要进行加工，包括车削、铣削、钻孔等工艺。

加工工艺需要精确控制尺寸和表面粗糙度，以确保阀门的密封性能和使用寿命。

4. 组装。

在阀门的组装过程中，需要将阀体、阀盖、阀芯等零部件进行组装，并进行密封性能测试。

组装工艺需要严格按照工艺要求进行，确保阀门的各项性能符合标准。

5. 检测。

阀门制造完成后，需要进行各项性能和质量的检测。

包括密封性能测试、耐压测试、耐磨测试等。

检测工艺需要严格按照标准要求进行，确保产品的质量和性能符合要求。

6. 包装。

经过检测合格的阀门需要进行包装，以防止在运输和使用过程中受到损坏。

包装工艺需要选择合适的包装材料和方式，确保产品的完好性。

7. 出厂。

最后，经过包装的阀门可以出厂销售或存放。

在出厂过程中，需要对产品进行标识和记录，以便跟踪产品的使用和维护情况。

以上就是阀门制造工艺流程的详细介绍，每个环节都需要严格控制和管理，以确保产品的质量和性能符合要求。

希望本文对阀门制造工艺有所帮助，谢谢阅读！。

阀门制造工艺流程
阀门制造工艺流程是指将原材料经过一系列的加工、装配、检验等工序，最终制造成符合要求的阀门的过程。

下面将详细介绍阀门制造的主要工艺流程。

首先，阀门制造的第一步是选材。

根据阀门的使用条件和要求，选用适当的材料，如铸铁、碳钢、不锈钢等。

接下来，进行铸造工艺。

对于铸铁材料，使用砂型铸造工艺，通过砂型制作、铸造、冷却等步骤，得到阀门的铸件。

对于其他材料，可以采用离心铸造、压力铸造等工艺。

铸造完成后，进入下一步的加工工艺。

首先是铸件的清理和修整，包括去除铸件上的氧化皮和砂浆，并修正不合格尺寸。

然后进行粗加工，如铣削、钻孔等，以消除铸件内外表面的缺陷和余量。

紧接着是精加工工艺。

通过数控机床等设备，对阀体、阀盖等进行精度修整，以保证阀门的密封性和精度要求。

同时，也要对阀杆、阀芯等零部件进行加工。

加工完成后，进行组装工艺。

将阀座、阀杆、阀盖、阀板等零部件按照设计要求进行组装，并进行严格的拧紧、固定，以确保阀门的正常运行。

组装完毕后，进行测试和调试工艺。

使用水压试验或气密性试验等方法，检验阀门的密封性能、开关灵活性以及工作压力的
承受能力。

根据测试结果，进行必要的调整和修正，以确保阀门达到标准要求。

最后，进行表面处理和涂装工艺。

对阀门进行清洁、除锈处理，然后进行表面喷涂，以提高阀门的耐腐蚀、抗氧化能力，延长使用寿命。

综上所述，阀门制造工艺流程包括选材、铸造、加工、组装、测试调试、表面处理等多个环节。

每个环节都需要严格按照质量标准和技术要求进行操作，以确保阀门最终的质量和性能。

阀门工艺过程设计方案阀门工艺过程设计方案是根据阀门的工艺要求和生产设备条件等因素综合考虑，为实现阀门的生产目标而制定的一套操作流程和工艺参数。

一、工艺流程：1. 原材料准备：根据阀门的要求，选择合适的材料，并对原材料进行检验和入库，确保质量符合要求。

2. 加工工艺：包括原材料的切割、锻造、焊接等工艺，确保阀门的形状和尺寸满足设计要求。

3. 热处理工艺：对已加工好的阀门进行热处理，提高材料的机械性能和金属结构的稳定性。

4. 油漆涂装：将已处理好的阀门进行喷漆涂装，提高表面的防腐能力和美观度。

5. 组装和调试：将零部件组装成成品阀门，进行密封性和操作性能的测试和调试。

6. 定型和包装：对已调试好的阀门进行定型，包装成品，贴上标识和说明书。

二、工艺参数：1. 选材：根据阀门的工作介质和使用条件选取合适的材料，如碳钢、不锈钢、铜等。

2. 加工精度：根据阀门的使用要求和形状特点确定加工精度要求，如尺寸公差、表面光洁度等。

3. 焊接参数：根据材料和焊接方法确定焊接参数，如焊接电流、电压、焊接速度等。

4. 热处理参数：根据材料和热处理方法确定热处理参数，如加热温度、保温时间、冷却速度等。

5. 涂装参数：根据涂料和涂装方法确定涂装参数，如喷涂厚度、喷涂速度、涂装次数等。

6. 组装参数：根据零部件的连接方式和安装要求确定组装参数，如紧固力矩、连接方式等。

三、质量控制措施：1. 严格按照工艺流程进行操作，保证每个环节的质量符合要求。

2. 加强原材料的检验和出厂合格率的监控。

3. 对加工过程中的关键工艺进行过程检查和指导，确保加工质量。

4. 对热处理过程进行严格的温度和时间控制。

5. 对涂装过程进行质量检查，确保涂层的质量和厚度符合要求。

6. 对组装过程进行严格检查和测试，确保阀门的密封性和操作性能达到要求。

通过以上的工艺流程设计方案和工艺参数，可以实现阀门的高质量生产，确保阀门在使用过程中的可靠性和安全性。

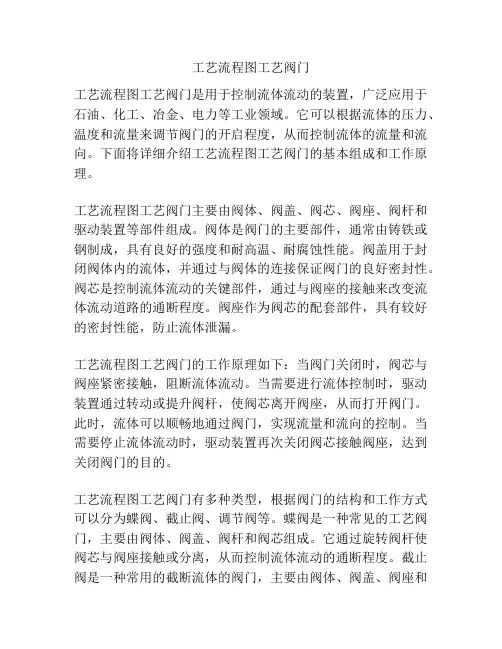

工艺流程图工艺阀门工艺流程图工艺阀门是用于控制流体流动的装置，广泛应用于石油、化工、冶金、电力等工业领域。

它可以根据流体的压力、温度和流量来调节阀门的开启程度，从而控制流体的流量和流向。

下面将详细介绍工艺流程图工艺阀门的基本组成和工作原理。

工艺流程图工艺阀门主要由阀体、阀盖、阀芯、阀座、阀杆和驱动装置等部件组成。

阀体是阀门的主要部件，通常由铸铁或钢制成，具有良好的强度和耐高温、耐腐蚀性能。

阀盖用于封闭阀体内的流体，并通过与阀体的连接保证阀门的良好密封性。

阀芯是控制流体流动的关键部件，通过与阀座的接触来改变流体流动道路的通断程度。

阀座作为阀芯的配套部件，具有较好的密封性能，防止流体泄漏。

工艺流程图工艺阀门的工作原理如下：当阀门关闭时，阀芯与阀座紧密接触，阻断流体流动。

当需要进行流体控制时，驱动装置通过转动或提升阀杆，使阀芯离开阀座，从而打开阀门。

此时，流体可以顺畅地通过阀门，实现流量和流向的控制。

当需要停止流体流动时，驱动装置再次关闭阀芯接触阀座，达到关闭阀门的目的。

工艺流程图工艺阀门有多种类型，根据阀门的结构和工作方式可以分为蝶阀、截止阀、调节阀等。

蝶阀是一种常见的工艺阀门，主要由阀体、阀盖、阀杆和阀芯组成。

它通过旋转阀杆使阀芯与阀座接触或分离，从而控制流体流动的通断程度。

截止阀是一种常用的截断流体的阀门，主要由阀体、阀盖、阀座和阀芯组成。

它通过上下调节阀杆的位置来控制阀芯与阀座之间的接触情况，从而实现流体的控制。

调节阀是一种用于调节流体流量和压力的阀门，主要由阀体、阀盖、阀杆和调节机构组成。

它可以根据需要改变阀门的开启程度，从而实现精确的流量和压力控制。

工艺流程图工艺阀门是工业生产中不可或缺的设备，它不仅能够实现流体的控制，还可以保护管道和设备的安全运行。

在使用工艺阀门时，需要根据具体的工艺要求来选择合适的阀门类型和规格，保证阀门的正常运行和安全性能。

同时，还需要进行定期的维护和检修工作，确保工艺阀门的长期稳定运行。

阀门生产的主要步骤一、设计阀门阀门生产的第一步是进行阀门的设计。

设计师需要根据用户的需求和现场情况，选择合适的阀门类型和材料，并确定阀门的尺寸、工作压力、密封性能等参数。

设计师还需要绘制阀门的工程图纸，包括阀门的结构图、零件图和装配图等。

二、采购材料阀门生产所需的材料一般包括铸件、锻件、钢管、密封材料等。

生产厂家需要根据设计要求，选择合适的材料，并进行采购。

在采购过程中，需要确保材料的质量合格，符合国家标准和用户要求。

三、加工制造1. 铸造：铸造是阀门生产中重要的工艺步骤之一。

首先，根据工程图纸制作铸模，然后将熔化的金属倒入铸模中，待冷却凝固后取出铸件。

铸件包括阀体、阀盖、阀杆等。

2. 锻造：锻造是制造阀门零件的常用工艺。

通过加热金属材料，然后在冷却过程中施加压力，使金属材料发生塑性变形，最终得到所需的形状和尺寸。

锻造常用于制造阀门阀瓣、阀座等零件。

3. 机械加工：机械加工是将铸件、锻件等原材料进行加工制造的重要步骤。

常见的机械加工工艺包括车削、铣削、钻孔、镗孔等，用于加工阀门的各个零件。

机械加工需要使用各种机床和切削工具，如车床、铣床、钻床等。

4. 焊接：焊接是将阀门的各个零件进行连接的方法之一。

通过加热和施加压力，使金属材料熔化并连接在一起。

常见的焊接方法包括电弧焊、气焊、TIG焊等。

四、装配调试在阀门生产的装配调试阶段，将已经加工好的各个零件进行组装。

首先，将阀体、阀盖、阀杆等零件进行装配，然后根据设计要求安装密封件、传动装置等。

装配完成后，需要进行阀门的调试，包括检查阀门的开闭灵活性、密封性能等。

五、表面处理和涂装阀门的表面处理和涂装是为了提高阀门的耐腐蚀性和美观度。

常见的表面处理方法包括喷砂、镀锌、电镀等，常见的涂装方法包括喷涂、浸涂等。

表面处理和涂装需要根据阀门的材料和使用环境进行选择。

六、质量检验阀门生产完成后，需要进行质量检验。

质量检验包括外观检查、尺寸检查、材料分析、压力测试等。
