surfer8.0 绘图教程(菜鸟入门)

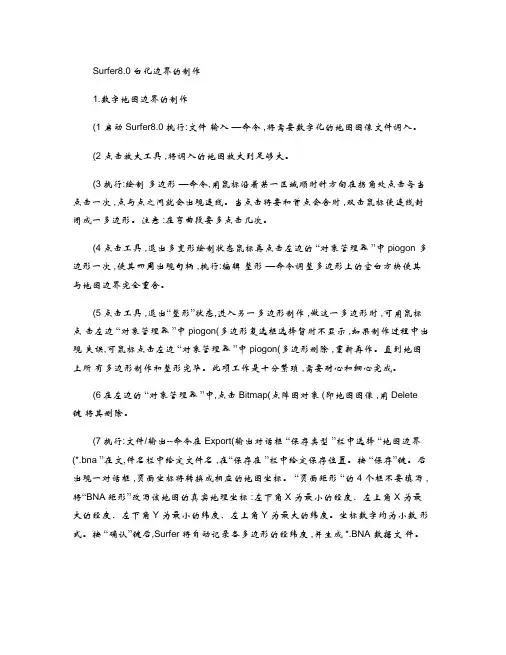

Surfer8.0白化边界的制作1.数字地图边界的制作(1 启动Surfer8.0执行:文件输入—命令,将需要数字化的地图图像文件调入。

(2 点击放大工具,将调入的地图放大到足够大。

(3执行:绘制多边形—命令,用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次,点与点之间就会出现连线。

当点击将要和首点会合时,双击鼠标使连线封闭成一多边形。

注意:在弯曲段要多点击几次。

(4点击工具,退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon 多边形一次,使其四周出现句柄,执行:编辑整形—命令调整多边形上的空白方块使其与地图边界完全重合。

(5点击工具,退出“整形”状态,进入另一多边形制作,做这一多边形时,可用鼠标点击左边“对象管理器”中piogon(多边形复选框选择暂时不显示,如果制作过程中出现失误,可鼠标点击左边“对象管理器”中piogon(多边形删除,重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐,需要耐心和细心完成。

(6在左边的“对象管理器”中,点击Bitmap(点阵图对象(即地图图像,用Delete 键将其删除。

(7执行:文件/输出--命令在Export(输出对话框“保存类型”栏中选择“地图边界(*.bna ”在文,件名栏中给定文件名,在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框,页面坐标将转换成相应的地图坐标。

“页面矩形“的4 个框不要填写, 将“BNA矩形”改写该地图的真实地理坐标:左下角X 为最小的经度、左上角X 为最大的经度、左下角Y 为最小的纬度、左上角Y 为最大的纬度。

坐标数字均为小数形式。

按“确认”键后,Surfer将自动记录各多边形的经纬度,并生成*.BNA 数据文件。

用多边形命令沿着地图外围点击后,进行整形。

但输出的文件格式不是bna,而是bln 格式（保存类型选Golden Software白化*.bln 。

运行菜单“地图”→“基面图”命令,打开相应的边界图文件（*.BLN 文件,加载。

Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面·22·3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

Surfer8.0白化边界的制作1.数字地图边界的制作（1）启动Surfer8.0执行：文件\输入—命令，将需要数字化的地图图像文件调入。

（2）点击放大工具，将调入的地图放大到足够大。

（3）执行：绘制\多边形—命令，用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次，点与点之间就会出现连线。

当点击将要和首点会合时，双击鼠标使连线封闭成一多边形。

注意：在弯曲段要多点击几次。

（4）点击工具，退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon 多边形一次，使其四周出现句柄，执行：编辑\整形—命令调整多边形上的空白方块使其与地图边界完全重合。

（5）点击工具，退出“整形”状态，进入另一多边形制作，做这一多边形时，可用鼠标点击左边“对象管理器”中piogon(多边形)复选框选择暂时不显示，如果制作过程中出现失误，可鼠标点击左边“对象管理器”中piogon(多边形)删除，重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐，需要耐心和细心完成。

（6）在左边的“对象管理器”中，点击Bitmap(点阵图)对象（即地图图像），用Delete 键将其删除。

（7）执行：文件/输出--命令在Export(输出)对话框“保存类型”栏中选择“地图边界（*.bna）”，在文件名栏中给定文件名，在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框，页面坐标将转换成相应的地图坐标。

“页面矩形“的4个框不要填写，将“BNA矩形”改写该地图的真实地理坐标：左下角X为最小的经度、左上角X为最大的经度、左下角Y为最小的纬度、左上角Y为最大的纬度。

坐标数字均为小数形式。

按“确认”键后，Surfer将自动记录各多边形的经纬度，并生成*.BNA）数据文件。

用多边形命令沿着地图外围点击后，进行整形。

但输出的文件格式不是bna，而是bln格式（保存类型选Golden Software白化*.bln）。

运行菜单“地图”→“基面图”命令，打开相应的边界图文件（*.BLN文件），加载。

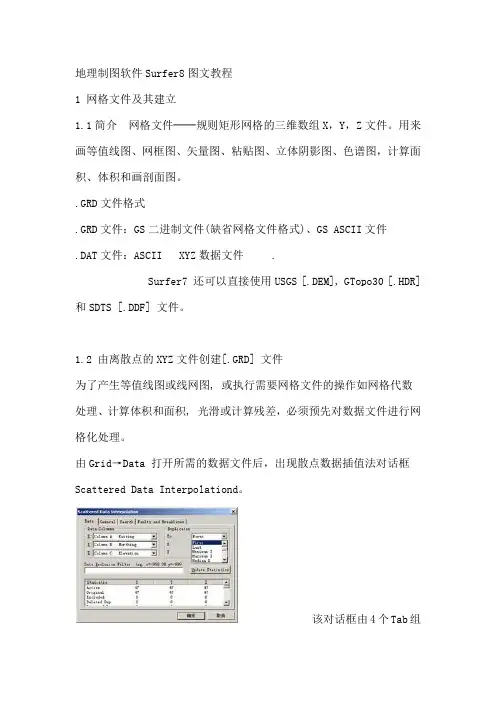

地理制图软件Surfer8图文教程1 网格文件及其建立1.1简介网格文件──规则矩形网格的三维数组X，Y，Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图，计算面积、体积和画剖面图。

.GRD文件格式.GRD文件：GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件：ASCII XYZ数据文件 .Surfer7 还可以直接使用USGS [.DEM], GTopo30 [.HDR]和SDTS [.DDF] 文件。

1.2 由离散点的XYZ文件创建[.GRD] 文件为了产生等值线图或线网图, 或执行需要网格文件的操作如网格代数处理、计算体积和面积, 光滑或计算残差，必须预先对数据文件进行网格化处理。

由Grid→Data 打开所需的数据文件后，出现散点数据插值法对话框Scattered Data Interpolationd。

该对话框由4个Tab组成。

1 Date数据列组（Data Columns）设定X、Y和Z的值对应于数据文件内的哪一列。

相同数据点处理方式选择。

由下拉菜单Duplicates可以选择对有相同的X、Y坐标但有不同的Z值的两个或多个点Z值处理办法，包括取平均值（Average）、保留一个并删除其它值(Delete)、对各点Z值加和(Sum)等。

有些网格化方法还可以选择忽略这类数据点(Ignore)。

数据筛选（Filter）可以使用布尔表达式对原始数据点进筛选。

原始XYZ数据对话框提供数据统计。

显示在数据文件内指定列，相应的X, Y和Z值的数据点数、最小值、最大值、平均值、方差和标准差等。

2 Genaral网格线参数（Grid Line Geometry）选择X,Y方向网格的取值范围；设定产生网格文件时网格间隔和网格线的密度。

改变网格线的密度，网格的间隔宽度会自动随着改变。

网格线的密度高则较精密，但文件长度大，构筑网格费时间，网格化方法（Gridding Method）设定采用网格化的方法。

第3章Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

第3章 Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图 3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

Surfer8.0初学者手册原创: Addison2003.05.21一、简介Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线,image map, 3d surface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help 菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。

由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。

Surfer的主要功能是绘制等高线图（contour map），此外它还可以绘制post map， classed post map， vector map， image map， wireframe map， 3d surface map，等形式的图形。

其功能是比较强的，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。

二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

第3章 Surfer8.0绘图软件的使用3.1 软件运行环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。

该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。

Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是8.0版本），只要按其提示缺省安装即可。

其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。

安装好Surfer以后，其环境界面如图3－1所示。

命令菜单绘图命令目标管理窗口工作区状态栏图3-1 Surfer8.0软件界面3.2 软件界面及命令菜单Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。

下面详细介绍各个命令菜单的主要内容。

3.2.1文件菜单（F）“文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。

图3-2 文件菜单新建—用来新建一个工作窗口，点击后即出现图 3－1界面。

打开—打开一个已经存在的Surfer可以识别的文件。

Surfer8.0学习手册一、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

(网格文件──规则矩形网格的三维数组X，Y，Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图，计算面积、体积和画剖面图。

.GRD文件格式.GRD文件：GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件：ASCII XYZ数据文件.)假设你有三列数据分别为X，Y，Z，其中Z为点（x，y）处的值，存在文件test.dat中（数据见附件），其中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z，则绘制等高线的步骤如下：假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。

存为文件test.dat（数据见后）第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下：Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer认识的grd文件格式，才能画出等高线。

步骤一：把数据文件转换成grd文件1.打开菜单“网格”| “数据...”。

2．在“打开”对话框中选择数据文件TEST.DA T2.这会打开“网格化数据”对话框。

3. 在“数据列”中选择要进行“网格化”的网格数据（X和Y坐标）以及格点上的值（Z列），这里我们不用选择，因只有3列数据且它们的排列顺序已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列数据。

选择好坐标XY和Z值后，在“网格化方法”中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z数据，或是你的网格是非均匀的），则在网格化的过程中，Surfer会自动进行插值计算，生成更密网格的数据。

目录一．实验目的和要求 (2)二．硬件与软件环境 (2)三．实验内容 (3)3.1反距离加权插值法(Invme Distmeeto a Power) (3)3.2克里金插值法(Kriging) (11)3.3最小曲率法(Minimum Curvature) (14)3.4改进谢别德法(Modified Sheparfs Method) (16)3.5自然邻点插值法(Natural Neighbor) (18)3.6最近邻点插值法(Nearest Neighbor) (19)3.7多项式回归法(Polynomial Regression ) (21)3.8 径向基函数插值法(Radial Basis Function) (23)3.9 线性插值三角网法(Triangulation with Lin-ear Interpolation) (26)3.10 移动平均法(Moving Average) (28)3.11 数据度量法(Data Metries) (29)3.12 局部多项式法(Local Polynomia1) (31)四．结束语 (32)一．实验目的和要求1. 目的：✓掌握Surfer软件的基本操作技巧,如网格化、修改地图各种属性、导出图件等。

✓了解suffer自带的各种网格化方法的背景及原理。

✓使用不同的网格化方法，并对结果做对比分析。

2. 要求：✓熟悉Surfer软件的菜单，掌握Surfer软件的基本操作技巧。

✓根据数据文件（作业二.dat），对Surfer软件的各种网格化插值方法进行比较，并提交报告。

✓爱护实验室设备，独立完成实验报告。

二．硬件与软件环境1.硬件华硕笔记本K40IN2.软件平台操作系统：Windows XP软件：Suffer 8.0 中文版三．实验内容3.1反距离加权插值法(Invme Distmeeto a Power)3.1.1方法原理背景反距离加权插值法又被称为谢别德法(Shepard) 方法。

Surfer使⽤教程第3章Surfer8.0绘图软件的使⽤3.1 软件运⾏环境及特点Golden Software Surfer 8.0 （以下简称Surfer）是⼀款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之⼀。

该软件简单易学，可以在⼏分钟内学会主要内容，且其⾃带的英⽂帮助⽂件（help菜单）是相当完美且容易阅读的，对如何使⽤Surfer，解释的很详细，只要学过英语的⼈都可以很快上⼿。

Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以⽤它作图。

此外它还可以绘制张贴图、分类张贴图、⽮量图、影像图、线框图、3d surface map，等形式的图形，其功能是⽐较强⼤的。

Surfer的安装⽐较简单（⽬前，只有Windows操作系统下的版本，最为常⽤的是8.0版本），只要按其提⽰缺省安装即可。

其安装软件的⼤⼩不到30M，⼀般的计算机硬件基本能够顺利使⽤该软件。

安装好Surfer以后，其环境界⾯如图3－1所⽰。

命令菜单绘图命令⽬标管理窗⼝⼯作区状态栏图3-1 Surfer8.0软件界⾯3.2 软件界⾯及命令菜单Surfer软件的界⾯⾮常友好，继承了Windows操作系统软件的特点。

从图3－1中可以看到，其最上⽅为命令菜单，在命令菜单的下⽅是命令菜单中的快捷⼯具栏（共两⾏），左侧的空⽩区域为⽬标管理窗⼝，⽤来更加⽅便的管理绘制的各个图形要素，右侧的空⽩区域为⼯作区，⽤来绘制图形，最右侧的⼀个竖条⼯具栏是绘图命令的快捷⽅式。

下⾯详细介绍各个命令菜单的主要内容。

3.2.1⽂件菜单（F）“⽂件菜单”如图3－2所⽰，主要是对⽂件进⾏操作，如⽂件的建⽴、加载、打印设置等。

图3-2 ⽂件菜单新建—⽤来新建⼀个⼯作窗⼝，点击后即出现图3－1界⾯。

打开—打开⼀个已经存在的Surfer可以识别的⽂件。

作业四一、实验内容：给定数据文件（作业二数据.dat），使用Surfer8.0软件绘制线框图与曲面图，并提交报告。

二、实现过程：1、数据网格化：执行Grid→Data，在打开的Open对话框中选择数据二文件，单击打开后，在Grid Data对话框中设置网格化参数，选择克里金插值法，在Grid Line Geometry中设置X、Y线的数量和间隔，如果线的数量设置的较高，则可以使线框图的网格更密，变得圆滑。

设置好各项参数之后确定，完成数据的网格化。

2、绘制线框图：（1）绘制线框图：执行Map→Wireframe命令，在Open Grid对话框中选择网格化之后确定，绘制出线框图。

（2）线框图参数设置：双击图区，在弹出的Map Wireframe Properties中设置参数。

General1）在Plot Lines of Constant 中勾选X、Y、Z，用于显示X、Y、Z三条线的任意组合，还可以设置每条线的颜色，线型，粗细程度。

X、Y等值线的数量在网格化数据时设置。

Z 等值线的数量在Z Levels中设置。

当设置好Z等值线的参数后，只显示Z等值线如右图所示：2）在Base中控制线框图的基准面、线框图与基准面间的垂线是否显示。

只有当把X和Y轴设为不可见后，基准面显示与否才能看清楚。

当把X、Y轴设置为不可见后基准面的显示如右图所示：Show Base 控制基准面是否显示Show Vertical Lines 控制是否显示基准面与线框图之间的垂线。

Elevation 设置基准面的高程。

Line设置基准线的线型、颜色、及粗细。

3）在Border中设置线框图表面的外边界是否显示。

有FrontOnly、All Sides和None三种显示效果。

当网格表面的X和Y线显示时，该外边线不可见。

当把X和Y线设置为不可见时，选择All Sides后线框图外边界的显示如右图所示：4）在Remove Hidden Lines中设置是否显示线框图上被其它线遮挡住的X和Y线，当线框图前面遮挡住后面的部分时，如果该选框被选中，则图形被遮挡住的部分将不画出来，否则，线框图将以透明的方式显示。

Golden Surfer8.0初学者教程一、简介Golden Software Surfer 8.0 (以下简称Surfer)是一款画三维图（等高线,image map, 3d surface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help菜单）对如何使用surfer解释的很详细，其中的tutorial 教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美且容易阅读的,只要学过英语的人都可以很快上手。

Surfer是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。

但依据作者的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时。

由于surfer是美国的一个软件，它不提供对中文的支持，这可以算的上一个小的遗憾。

Surfer的主要功能是绘制等高线图（contour map），此外它还可以绘制post map，classed post map， vector map， image map， wireframe map， 3d surface map，等形式的图形。

其功能是比较强的，但没有各种投影变化是它的一大缺点。

尤其是在等高线领域，这不能不说是它的应用受到限制的地方。

由于surfer软件没有中文说明书，对一些初学者来说可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有所帮助。

二、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

假设你有三列数据分别为X，Y，Z，其中Z为点（x，y）处的值，存在文件test.dat中（数据见附件），其中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z，则绘制等高线的步骤如下：步骤一：把数据文件转换成grd文件1. 打开菜单Grid | Data... ,在open对话框中选择数据文件test.dat2. 这会打开“Grid Data”对话框。

Surfer8.0学习手册一、等高线的绘制Surfer的最主要的功能是绘制等高线图，但并不是我们具有了数据文件就可以直接绘制等高线，surfer要求绘制等高线的数据有特殊的格式要求，即首先要将数据文件转换成Surfer认识的grd文件格式，才能绘制等高线（当然，可以直接生成surfer接受的ascii 码的grd文件格式，这样就可以直接作图，此方法将在后面介绍，首先我们介绍常用的作图方法）。

(网格文件──规则矩形网格的三维数组X，Y，Z文件。

用来画等值线图、网框图、矢量图、粘贴图、立体阴影图、色谱图，计算面积、体积和画剖面图。

.GRD文件格式.GRD文件：GS二进制文件(缺省网格文件格式)、GS ASCII文件.DAT文件：ASCII XYZ数据文件.)假设你有三列数据分别为X，Y，Z，其中Z为点（x，y）处的值，存在文件test.dat中（数据见附件），其中第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z，则绘制等高线的步骤如下：假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。

存为文件test.dat（数据见后）第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下：Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer认识的grd文件格式，才能画出等高线。

步骤一：把数据文件转换成grd文件1.打开菜单“网格”| “数据...”。

2．在“打开”对话框中选择数据文件TEST.DA T2.这会打开“网格化数据”对话框。

3. 在“数据列”中选择要进行“网格化”的网格数据（X和Y坐标）以及格点上的值（Z列），这里我们不用选择，因只有3列数据且它们的排列顺序已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列数据。

选择好坐标XY和Z值后，在“网格化方法”中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z数据，或是你的网格是非均匀的），则在网格化的过程中，Surfer会自动进行插值计算，生成更密网格的数据。

Surfer8.0白化边界的制作1.数字地图边界的制作（1）启动Surfer8.0执行：文件\输入—命令，将需要数字化的地图图像文件调入。

（2）点击放大工具，将调入的地图放大到足够大。

（3）执行：绘制\多边形—命令，用鼠标沿着某一区域顺时针方向在拐角处点击每当点击一次，点与点之间就会出现连线。

当点击将要和首点会合时，双击鼠标使连线封闭成一多边形。

注意：在弯曲段要多点击几次。

（4）点击工具，退出多变形绘制状态鼠标再点击左边的“对象管理器”中piogon多边形一次，使其四周出现句柄，执行：编辑\整形—命令调整多边形上的空白方块使其与地图边界完全重合。

（5）点击工具，退出“整形”状态，进入另一多边形制作，做这一多边形时，可用鼠标点击左边“对象管理器”中piogon(多边形)复选框选择暂时不显示，如果制作过程中出现失误，可鼠标点击左边“对象管理器”中piogon(多边形)删除，重新再作。

直到地图上所有多边形制作和整形完毕。

此项工作是十分繁琐，需要耐心和细心完成。

（6）在左边的“对象管理器”中，点击Bitmap(点阵图)对象（即地图图像），用Delete 键将其删除。

（7）执行：文件/输出--命令在Export(输出)对话框“保存类型”栏中选择“地图边界（*.bna）”，在文件名栏中给定文件名，在“保存在”栏中给定保存位置。

按“保存”键。

后出现一对话框，页面坐标将转换成相应的地图坐标。

“页面矩形“的4个框不要填写，将“BNA矩形”改写该地图的真实地理坐标：左下角X为最小的经度、左上角X为最大的经度、左下角Y为最小的纬度、左上角Y为最大的纬度。

坐标数字均为小数形式。

按“确认”键后，Surfer将自动记录各多边形的经纬度，并生成*.BNA）数据文件。

用多边形命令沿着地图外围点击后，进行整形。

但输出的文件格式不是bna，而是bln格式（保存类型选Golden Software白化*.bln）。

运行菜单“地图”→“基面图”命令，打开相应的边界图文件（*.BLN文件），加载。
