压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。
尺有所短、寸有所长压敏电阻的选择1、压敏电阻的命名；我国规定压敏电阻用“MY”表示.。
J为家用、后缀字母W －稳压 G－过压 P高频电路 L－防雷 H－灭弧 Z－消噪 B－补偿 C－消磁 N－高性能或高可靠。
2、压敏电阻虽然能吸收很大的浪涌能量，但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。
3、选用压敏电阻时一般选择标称压敏电压（VIma）和通流容量两个参数1）压敏电压；即击穿电压或阀值电压指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻时测得的电压值，其产品电压范围可从10－9000v不等，可根据需要正确选用。
一般Vima＝1.5Vp＝2.2VAC （vp是电路额定电流的峰值，VAC是额定交流电压的有效值。
）Zno（氧化锌）压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命，如家电用额定电压是220v则；vima＝1.5vp＝1.5 ×根号2×220＝467v；因此vima值可选；vima ＝2.2VAC=2.2×220＝484v；可在470－484v之间选择。
2）通流容量；指最大脉冲电流的峰值是在环境温度25c°在时规定的冲击电流波形和冲击次数而言，压敏电阻的变化不超过10％时的最大脉冲电流值。
压敏电阻的选择与使用2008年12月26日 星期五 09:11引用 压敏电阻的选择与使用压敏电阻的测量： 压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。
压敏电阻在电路中，常用于电源过压保护和稳压。
测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，则说明压敏电阻已损。
压敏电阻标称参数压敏电阻用字母“MY”表示，如加J为家用，后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。
压敏电阻的选择各位压敏电阻的选择是有公式计算可循的，压敏电压，即击穿电压或阈值电压。
指在规定电流下的电压值，大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值，其产品的压敏电压范围可以从10－9000V不等。
可根据具体需要正确选用。
一般V1mA=1.5Vp=2.2VAC，式中，Vp为电路额定电压的峰值。
VAC为额定交流电压的有效值。
ZnO压敏电阻的电压值选择是至关重要的，它关系到保护效果与使用寿命。
如一台用电器的额定电源电压为220V，则压敏电阻电压值V1mA=1.5Vp=1.5×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此压敏电阻的击穿电压可选在470－480V之间。
110v的压敏电阻=2.2VAC=2.2X110=242V ,选择270v比较合适。
买耐直流电压 170V, 交流电压 130V的, 如V130LA20AP 电压额定值DC：175 V电压额定值AC：130 V钳位电压：340 V峰值浪涌电流： 6.5 KA浪涌能量额定值：70 J电容：1900 pF工作温度范围：- 55 C to + 85 C压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）>M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
国内外压敏电阻型号及参数压敏电阻220V电压的电路国内型号：MYG14K471（对应的国外型号：US 470NR-14D）MYG05K471（对应的国外型号：US 470NR-5D）22V左右的电路国内型号：MYG14K470（对应的国外型号：US 470NR-14D）MYG05K470（对应的国外型号：US 470NR-5D）。
压敏电阻型号及参数压敏电阻百科名片压敏电阻“压敏电阻"是中国大陆的名词，意思是在一定电流电压范围内电阻值随电压而变，或者是说"电阻值对电压敏感"的阻器。
英文名称叫“Voltage Dependent Resistor”简写为“VDR”, 或者叫做“Varistor"。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器称为"突波吸收器",有时也称为“电冲击（浪涌）抑制器（吸收器）”。
目录[隐藏]1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数1、压敏电阻电路的“安全阀”作用2、压敏电阻的应用类型3、保护用压敏电阻的基本性能4. 压敏电阻的基本参数[编辑本段]1、压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值" UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
[编辑本段]2、压敏电阻的应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
厦门昱电电子有限公司
规格承认书
产品名称：氧化锌压敏电阻器（陕西华星）
一、特点与用途
压敏电阻器是以氧化锌为主要原材料制造的半导体陶瓷元件，其电阻值随施加电压的变化而呈非线形变化。
具有体积小、通流量大等特点。
主要用于半导体器件保护、家用电器浪涌过电压保护、通信、测量仪器的过电压保护。
二、命名方法
MY G 20 G07 K 471
压敏电压
电压允许误差（±10%）
芯片直径
20系列
G型压敏电阻器

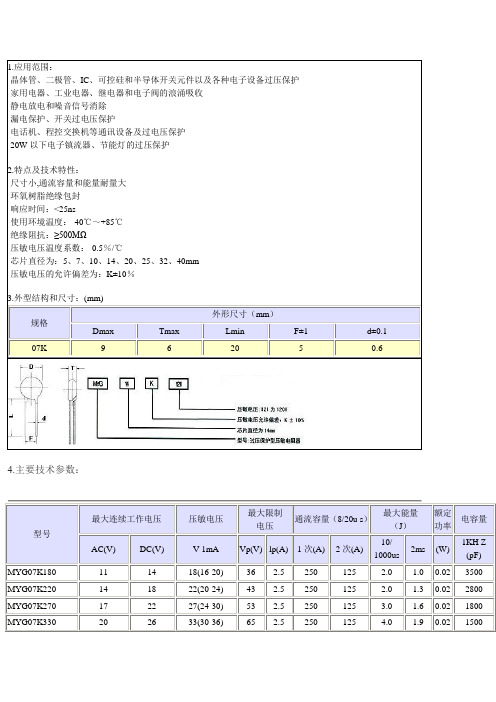

三、技术参数
注：1. 标准品05K 系列压敏电压在0.1mA 电压下测量，07K 、10K 、14K 、20K 系列压敏电压在1mA 电压下测量。
2. 05K 、07K 、10K 、14K 、20K 分别代表瓷片直径为 φ5mm 、φ7mm 、φ10mm 、 φ14mm 、φ20mm 。
3. K 代表压敏电压±10%，后面三位数字中个位数字代表0的个数。
四、外形尺寸
φ5系列
φ7系列
五、产品取得认证。
压敏电阻的型号及选用方法压敏电阻的型号及选用方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表1。
表1 压敏电阻器的型号命名及含义第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
（2）泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行，又关系到压敏电阻自身的老化和使用寿命。
压敏电阻的损坏形式：（1）当压敏电阻在抑制暂态过电压时能量超过其额定容量时，压敏电阻会因过热而损坏，主要表现为短路、开路。
