架空光电缆的敷设

管道和架空光缆布放规范撰写人：___________部门：___________管道和架空光缆布放规范特别说明：该规范主要适应于中国联通的光缆和管道工程施工1．光缆的施工要求1．1复测(1)核对光缆路由走向、敷设方式及接头位置。

(2)复测路由地面距离，为光缆配盘、分配及敷设提供必需的资料。

1．2光缆留长在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内，基站留长按15米预留，冗余留长按15‰。

预留，接头留长按10米／侧预留。

为方便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。

1．3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应重点检查。

对光缆、连接器等还应进行光学特性、电特性的测试。

(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。

(3)光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。

光缆端别的识别方法应符合下列规定：面对光缆截面，由领示第 2 页共 2 页色光纤按／顺时针排列时为A端，反之为B端。

(4)光缆现场检验光纤衰减常数、光纤长度。

(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。

(6)光纤连接器应具有良好的重复性和互换性。

尾纤的长度应符合设计要求、外皮无损伤。

尾纤各项参数应符合合同规定。

连接器的损耗应符合合同规定。

1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。

(2)光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。

(3)布放光缆的牵引力应不超过光缆允许的张力80％，瞬时最大牵引力不得超过光缆允许张力的100％，牵引力应加在光缆的加强件(芯)上。

光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。

(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

敷设光缆的规范与标准⼀．直埋光缆1.光缆重叠长度和预留参考长度2.光缆最⼩弯曲率半径标准3.直埋光缆埋深标准注：1.⽯质、半⽯质地段应在沟底和光缆上⽅各铺100mm厚细⼟或沙⼟。

沟底铺沙厚度可视为光缆的埋深。

2.光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平⾏净距不⼩于10cm。

4.直埋光缆与其他建筑设施间的最⼩净距标准单位：m注：1.采⽤钢管保护时，与⽔管、煤⽓管、⽯油管交越时的净距可降低为0.15m。

2.⼤树指直径30cm及以上的树⽊。

对于孤⽴⼤树，还应考虑防雷要求。

3.穿越埋深与光缆相近的地下管线时，光缆宜在管线下⽅通过。

5.直埋光缆敷设安装5.1光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平⾏净距不应⼩于10cm。

5.2光缆采⽤钢管保护时，应伸出路基两侧排⽔沟外1m，光缆埋深距排⽔沟底应不⼩于80 cm，并符合相关部门的规定。

钢管内径应满⾜安装⼦管的要求，但应不⼩于80 cm。

5.3光缆线路穿越允许开挖路⾯的公路或乡村⼤道时，应采⽤砖或⽔泥盖板保护。

5.4光缆线路通过村镇等动⼟可能性较⼤的地段时，可采⽤⼤长度塑料管、铺红砖或⽔泥盖板保护。

5.5光缆穿越有疏泾和拓宽规划或挖泥可能的较⼩沟渠、⽔塘时，应在光缆上⽅覆盖⽔泥盖板或⽔泥砂浆袋，也可采取其他保护光缆的措施。

5.6光缆敷设在坡度⼤于20°，坡长⼤于30m的斜坡地段宜采⽤“S”型敷设。

若坡⾯上的光缆沟有受到⽔流冲刷的可能时，应采⽤堵塞加固或分流等措施。

在坡度⼤于30°的较长斜坡地段敷设时，宜采⽤特殊结构（⼀般为钢丝铠装）光缆。

5.7光缆穿越或沿靠⼭涧、溪流等易受⽔流冲刷的地段时，应根据具体情况设置漫⽔坡、挡⽔墙或采取其他保护措施。

5.8光缆在地形起伏⽐较⼤的地段（如⼭地、梯⽥、⼲沟等处）敷设时，应满⾜规定的埋深和曲率半径要求。

光缆沟应因地制宜采取措施防⽌⽔⼟流失，保证光缆安全。

⼀般⾼差在0.8 m 及以上时应加护坎或护坡保护。

规章制度：________ 架空光缆施工规范单位：______________________部门：______________________日期：______年_____月_____日第1 页共6 页架空光缆施工规范架空光（电）缆是将光（电）缆架挂在距地面有一定高度电杆上的一种光（电）缆建筑方式，与地下光（电）缆相比，虽然受外界影响，不够安全，也不美观，但架设简便，建设费用低，所以在离局较远，用户较少而变动较大，敷设地下光（电）缆有困难的地方仍被广泛应用。

一、吊挂式架空光（电）缆的敷设架空光（电）缆架设前，首先要对单盘光（电）缆的规格、对数、气闭性能等进行检查，符合要求后才能进行敷设。

光（电）缆架设前后不得有机械损伤，架设时光（电）缆必须从光（电）缆盘上方放出，避免与支架、障碍物或地面磨擦与拖拉。

光（电）缆弯曲的曲率半径必须大于光（电）缆外径的15倍。

光（电）缆的敷设应按A、Ｂ端放置：汇接局分局，以汇接局侧为Ａ端；分局支局，以分局侧为Ａ端；局交接箱，以局侧为Ａ端；局用户，以局侧为Ａ端；交接箱用户，以交接箱侧为Ａ端。

汇接局、分（支）局、交接箱之间布放电（光）缆时，端别要力求做到局内统一。

可以以一个交换区域的中心侧为Ａ端，也可以局号大小来划分，或以区域交换的汇接局、分（支）局、交接箱侧为Ａ端。

架设吊挂式光（电）缆线路有预挂挂钩法、动滑轮边放边挂法和定滑轮牵引法等。

1．挂挂钩法第 2 页共 6 页此法适用于架设距离200m左右并有障碍物的地方。

首先在架设段落的两端各装设一个滑轮，然后在吊线上每隔50㎝预挂一只挂钩，挂钩的死钩应逆向牵引方向，以免电（光）缆牵引时挂钩被拉跑或脱落。

线路转弯时应在角杆上装设滑轮并在杆上有人用手带动电（光）缆，以免电（光）缆损伤。

在挂挂钩的同时，应将一根细绳或铁线穿过所有的挂钩和角杆滑轮，细绳或铁线的末端绑扎一根抗张力大于1.4t的棕绳，利用细绳或铁线把棕绳带进挂钩里，在棕绳的末端用网套与电（光）缆相连接，连接处绑扎必须牢靠和平滑，以免经过挂钩时发生阻滞。

近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。

3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。

4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6)近公路边的电杆拉线应套包发光棒，长度为2米。

7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。

6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7)光缆出管孔15cm以内不应作弯曲处理。

8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。

三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

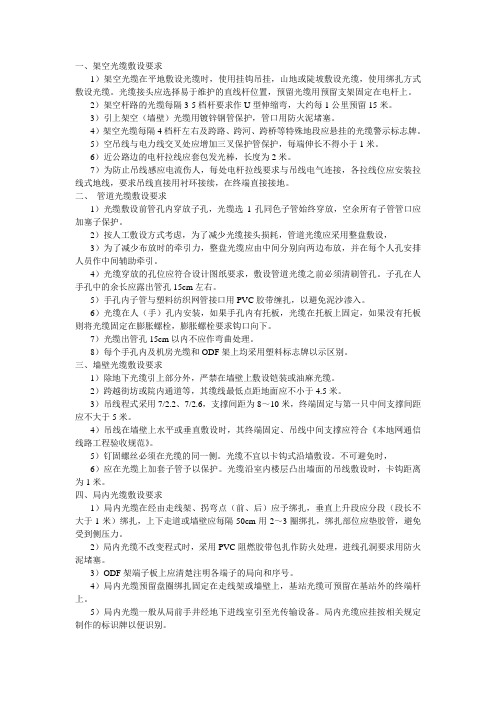

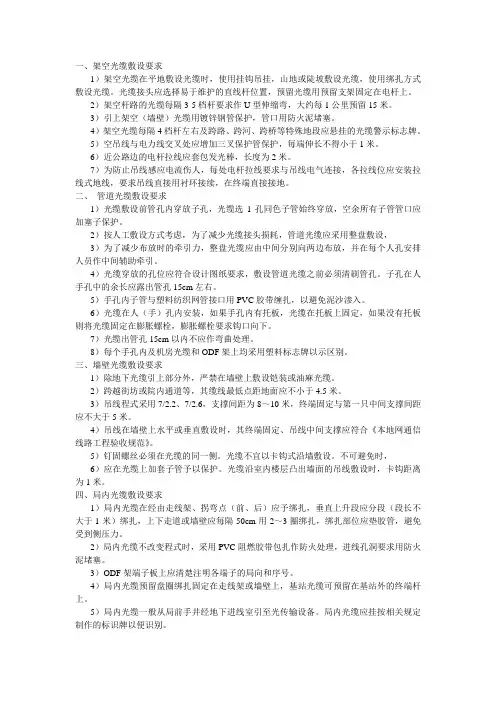

一、架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3-5档杆要求作U型伸缩弯，大约每1公里预留15米。

3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒，长度为2米。

7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别。

三、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3）吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

架空光缆敷设主要工序及一般要求一. 立杆1. 打杆洞:打洞前要找正洞位(水泥杆角杆约内移半个根径)，划准挖洞范围。

挖好的杆洞，洞深应符合规定，其偏差不得超过±5cm。

2. 打拉线洞：必须保证拉线地锚洞的位置正确；深度必须严格按照设计要求。

3. 立杆前的准备工作。

1) 检验杆洞深度是否符合规定，如洞深不够，应继续挖深至要求为止。

2) 水泥杆在立杆前，还应检查核对电杆规格是否符合设计规定。

3) 根据电杆的规格程式、重量和工作地点的地势、土壤等条件选择适当的立杆方法和配备必要的人员。

4. 立杆的要求。

1) 直线线路上的电杆应成一直线，不得有眉毛弯或S弯。

电杆竖立要垂直，直线段上个别电杆的杆根偏差，左右不得超过5cm，前后偏差不得超过30cm。

杆梢前、后、左、右倾斜不得超过半个梢径。

2) 市内架空线路拉线出土为50-60cm，长途市内架空线路拉线出土为20-30cm。

用拉线加固的角杆，杆根应向转角内移约一个根径，拉线收紧后，杆梢应向外角倾斜约5-10cm，以便吊线收紧后，杆梢回到原转角点上。

3) 终端杆应向外略有倾斜，以便吊线收紧后接近于垂直，但不得有向内倾斜现象。

4) 杆根培土应坚实牢固。

培土应成圆锥形，高度15cm左右。

二. 拉线的制作1. 一般要求：拉线的距高比一般应取1，如受地形限制，也不得小于0.75；拉线材料一般采用镀锌钢绞线，常用的有7/2.2、7/2.6、7/3.0三种规格。

2. 拉线出土位置的允许偏差：各种拉线的方向应符合测量中的规定，其拉线入土点与正确入土点之间的左右偏差，角杆及各种顶头拉线不超过5cm，抗风、防凌拉线不超过10cm。

3. 拉线的扎固方法一般有三种：另缠法、夹板法和卡固法。

三. 吊线的安装与敷设1. 架空光缆的吊线敷设要求及垂度标准参照《架空电缆的敷设方法》及工程设计规定。

2. 光缆吊线放设前,应装好光缆吊线的固定物,光缆吊线应用三眼单槽夹板(以下简称吊线夹板)的安装方法应符合标准。

通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。

在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。

拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。

②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。

③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。

④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。

4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。

在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。

线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。

②在电杆上安装光缆夹，保证光缆的固定性和稳定性。

③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。

④在光缆终点处安装光缆盒，保护光缆的末端。

第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。

在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。

管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。

在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。

2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。

在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。

3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。

在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。

第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。

在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

架空光缆线路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。

在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。

杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；3.杆路不准有急转变，要避免角杆直接穿越公路、铁路。

遇到角深大于规定值时，可将一个角杆平分成两个相等转角。

测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20c m；4.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。

标准杆为7米，配置杆7米到11米，标准杆档距为50米；5.电杆埋深深度：6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80c m，下底直径120c m，高度80c m.。

7、架空光缆线路距地面和其它建筑物的距离应符合下表。

架空光缆与其他建筑物间距如下表注：与10K V以下（含10K V）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于 2.5米（电力线在上，光缆在下）。

二、吊线1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。

当杆距较大时应按设计要求采用正副吊线跨越装置等措施。

2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。

3、吊线抱箍距杆稍40至60c m处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25c m。

第一层吊线与第二层吊线间距15c m；4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；5、吊线的背档杆和吊档杆5米以上的应做辅助装置。

100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19c m 以上。

详解架空通信光缆施工步骤及注意事项！关于架空光缆如何施工？是很多一线通信人会遇到的问题。

如何规范地进行通信光缆施工，减少故障？一起来学习学习！通信光缆施工一般是有这八个步骤：1、立杆2、安装拉线3、布放吊线4、避雷线和地线5、光缆敷设6、光缆接续7、光缆成端和测试9、工程验收一、立杆1、选用电杆类型基本杆高7m，梢径150mm。

如遇特殊地段、跨越障碍或公路、铁路时，可根据实际地形选用8m、9m等杆高。

2、7m基本电杆洞深表面为石质达到0.9m，其它土质达到1.2m。

3、杆距基本杆距50m，根据山区的地形，可调整为60m。

某些地段如遇地形限制如跨河等档距较长时应按架空飞线处理，处理方法我们将在后面的布放吊线部分做详细说明。

4、电杆标号以设计段落为独立单位进行编写，最下一个字离地面宜为2.5m，杆号字面面向公路，白底黑字，字体为阿拉伯数字等要求。

5、施工注意事项：（1）检查洞深合格后，方能立杆。

（2）直线上的电杆（中间杆)其中心垂线与路由中心线左右偏差应小于5厘米，电杆本身应上下垂直；角杆的杆根应内移半个杆根（10～15cm），拉线收紧后，杆梢应向外角倾斜约一个杆梢；终端杆杆身应向拉线侧倾斜10～20厘米。

（3）杆根底盘、卡盘等固根装置应符合设计要求。

（4）回土应分层夯实，市区固化路面回土与路面齐平；郊外培土应高出路面10—15厘米。

（5）线路在与10KV电力线交越时，两侧电杆均应装避雷线。

二、安装拉线1、拉线的程式应符合设计要求。

2、检查地锚深度合格后，方能埋地锚、装拉线。

拉线地锚的实际出土长度为30～60mm。

3、拉线的距高比为宜1，不得小于0.75；撑杆的距高比为0.6，不得小于0.5。

4、角杆拉线应在内角平分线的延长线上；终端拉线应在线路的中心线上。

角深大于15m，应在转角杆安装两条顶头拉线。

5、直线杆每16档设置一处防风拉线（人字拉）；每32根电杆设置一处防凌拉线（四方拉）[四方拉的顺风拉线设在吊线上10-15cm 处且做辅助线，侧面拉线设在吊线下25-30cm。

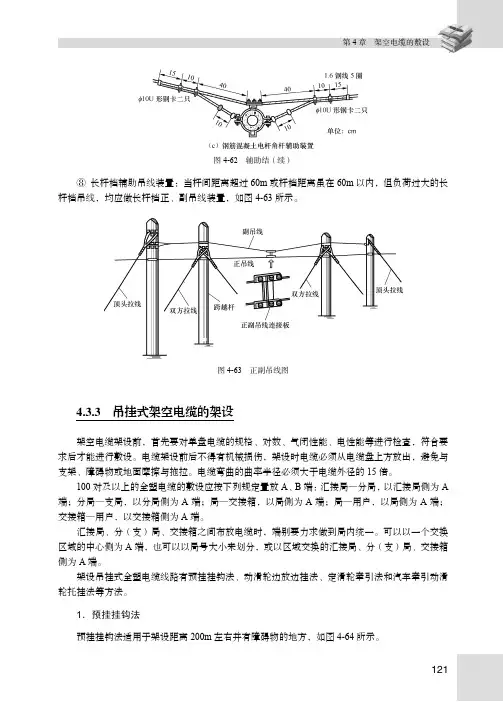

第4章 架空电缆的敷设
121
图4-62 辅助结（续）
⑧ 长杆档辅助吊线装置：当杆间距离超过60m 或杆档距离虽在60m 以内，但负荷过大的长杆档吊线，均应做长杆档正、副吊线装置，如图4-63所示。

图4-63 正副吊线图
4.3.3 吊挂式架空电缆的架设
架空电缆架设前，首先要对单盘电缆的规格、对数、气闭性能、电性能等进行检查，符合要求后才能进行敷设。

电缆架设前后不得有机械损伤，架设时电缆必须从电缆盘上方放出，避免与支架、障碍物或地面摩擦与拖拉。

电缆弯曲的曲率半径必须大于电缆外径的15倍。

100对及以上的全塑电缆的敷设应按下列规定置放A 、B 端：汇接局—分局，以汇接局侧为A 端；分局—支局，以分局侧为A 端；局—交接箱，以局侧为A 端；局—用户，以局侧为A 端；交接箱—用户，以交接箱侧为A 端。

汇接局、分（支）局、交接箱之间布放电缆时，端别要力求做到局内统一。

可以以一个交换区域的中心侧为A 端，也可以以局号大小来划分，或以区域交换的汇接局、分（支）局、交接箱侧为A 端。

架设吊挂式全塑电缆线路有预挂挂钩法、动滑轮边放边挂法、定滑轮牵引法和汽车牵引动滑轮托挂法等方法。

1．预挂挂钩法
预挂挂钩法适用于架设距离200m 左右并有障碍物的地方，如图4-64所示。
