太阳能热水器安装设计与施工组织方案[1]2

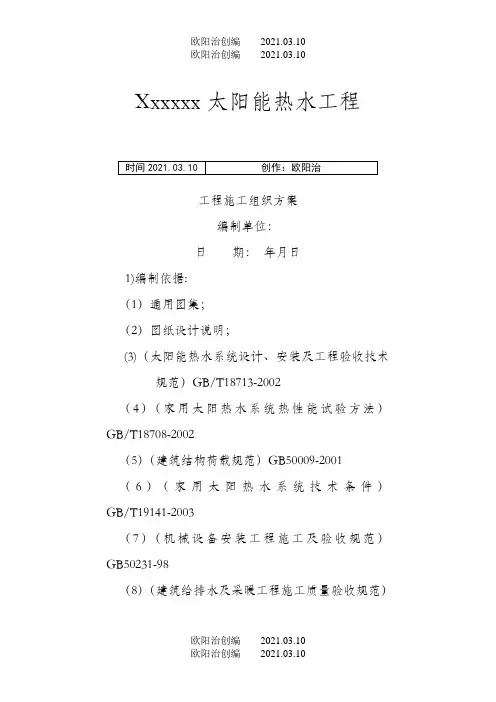

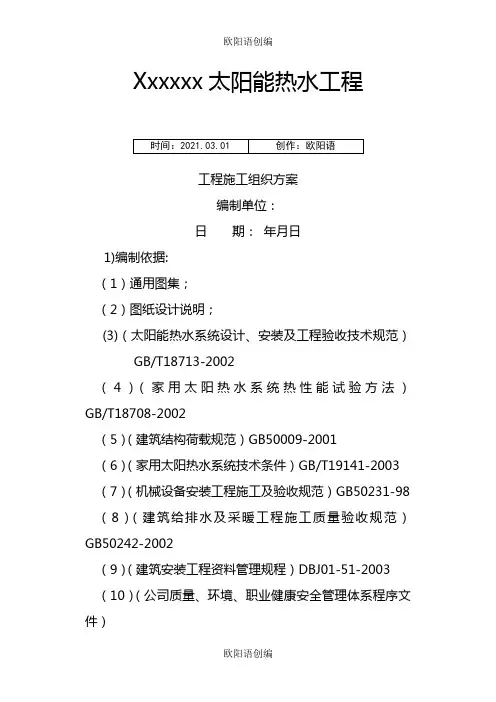

Xxxxxx太阳能热水工程工程施工组织方案编制单位：日期：年月日1)编制依据:（1）通用图集；（2）图纸设计说明；(3)（太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002（4）（家用太阳热水系统热性能试验方法）GB/T18708-2002（5）（建筑结构荷载规范）GB50009-2001（6）（家用太阳热水系统技术条件）GB/T19141-2003（7）（机械设备安装工程施工及验收规范）GB50231-98（8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002（9）（建筑安装工程资料管理规程）DBJ01-51-2003（10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004（12）设备施工手册。

2)工程概况（1）总体概况（表2.1）（2）太阳能工程施工范围（3）专业概况本小区热水供应由各户太阳能热水器提供。

各住户阳台上安装太阳能热水器（顶层用户在露台上安装）；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3)施工准备（1）技术准备a熟悉、审核图纸，参加设计交底；b依据IS09002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d编制分项工程技术交底，安全交底；（2）物资准备a编制材料计划，任务书；b编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c预埋件加工计划；（3）施工机具准备a本工程使用的主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、克丝钳、改锥、毛刷、棉布、钢刮等工具；b本工程使用的主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。

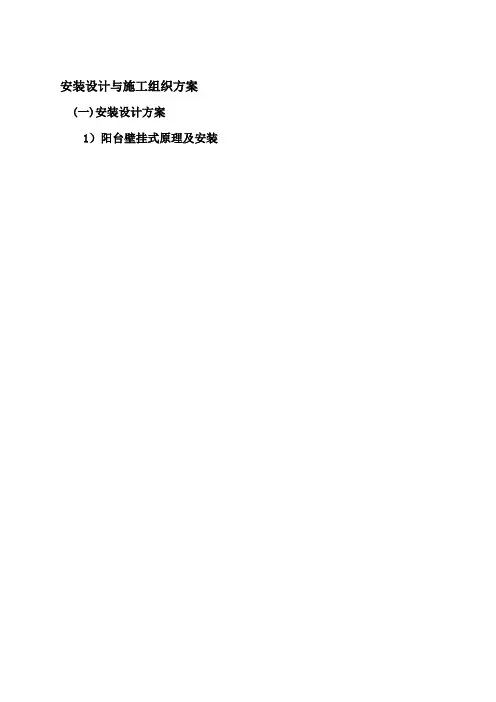

安装设计与施工组织方案(一)安装设计方案1）阳台壁挂式原理及安装（1）太阳热水系统的安装应由专业安装技术人员安装；（2）集热器安装在阳台实体栏板的室外部分，栏板的承载能力不小于80Kg/㎡,轻质填充墙和轻质阳台栏板不能作为集热器的支撑建筑结构；（3）集热器安装部位的阳台栏板朝向的范围为：正南偏东15度---正南偏西15度；（4）储热水箱应安装在承重墙上，水箱周围要有排水条件；（5）集热器最高处要低于水箱最低处，此高度差在条件允许的情况下越大越好；（6）所有管路连接必须可靠密封并耐高温，能承受0.6Mpa以上压力，不得有任何泄露；（7）控制器每条引出线都标注了不同颜色，请对照说明书严格区分，否则会给你带来不可预测的损失；2)系统安装位置选择（1）集热器安装位置应选择在南阳台，固定在实体栏板的室外部位；（2）集热器安装位置不能妨碍阳台窗户的正常开启；（3）为提高集热器的得热量，在有条件的地方集热器与南立面应有一定角度，推荐的安装角度是15°；（4）集热器安装地点前方应没有遮挡物体，保证集热器从早8：00—晚16：00之间有太阳照射，若有遮挡物，则集热器与遮挡物距离应大于L:L= Htg（66.5-a）（其中H：为:遮挡物高度； a：当地纬度）全国主要城市纬度和集热器与遮挡物距离3)平板式集热器安装（附图）集热器图(1)集热器安装基础制作；a集热器的位置应安装在阳台外主体墙体上，集热器支架应用不小于M12膨胀螺栓固定在墙体上；b对于阳台外是玻璃的，集热器支架应与预埋件牢固连接；集热器支架图(2)阳台外部预留安装集热器的位置；a在阳台打好的孔中安装M12胀螺栓或自攻螺钉，钻孔内要填满防水胶后再插入膨胀螺栓或自攻螺钉，并在拧紧膨胀螺栓或自攻螺钉前加装防水垫片，确保不漏水；b选择支架上合适的固定孔与预埋膨胀螺栓或自攻螺钉配合，用M12螺母及垫片紧固；c在支架的底梁上铺防护网，并用横梁压在防护网的折弯处，用M10的螺栓、螺母把横梁、防护网及底梁紧固在一起；集热器支架安装图(3)集热器安装固定:先将集热器固定到支架上，再用M12螺母及垫片将集热器与支架上面的连接件与预埋的膨胀螺栓紧固完成集热器的安装；集热器安装效果图4)储热水箱安装及固定(1)储热水箱安装位置的选择。

太阳能热水器安装施工技术、工艺1、工艺流程安装准备一支座架安装一热水器设备组装一配水管路安装一管路系统试压一管路系统冲洗或吹洗一温控仪表安装一管道防腐一系统调试运行（1）安装准备：1）根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。

2）清理现场，画线定位。

（2）支座架安装：支座架制作安装，应根据设计详图配制，一般为成品现场组装。

其支座架地脚盘安装应符合设计要求。

（3）热水器设备组装：1）管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用，倾斜安装。

集热器玻璃安装宜顺水搭接或框式连接。

2）集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15C。

3）集热器安装倾角：最佳倾角应根据使用季节和当地纬度确定。

A）在春、夏、秋三季使用时，倾角设备采用当地纬度。

B）仅在夏季使用时，倾角设置比当地纬度小10°。

C）全年使用或仅在冬季使用时，倾角比当地纬度大10°。

4）直接加热的贮热水箱制做安装：A）给水应引至水箱底部，可采用补给水箱或漏斗配水方式。

B）热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联。

C）上循环管接至水箱上部，一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。

D）下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mn以上。

E）由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度。

F）水箱应设有泄水管、透气管、溢流管和需要的仪表装置。

G）贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器以外时应高出600mn以上。

(4) 配水管路安装：1) 自然循环系统管道安装：A) 为减少循环水头损失，应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于 4 倍曲率半径、内壁光滑的弯头和顺流三通。

太阳能热水器工程施工组织设计方案1. 引言本文档旨在提供太阳能热水器工程施工组织设计方案。

该方案将涵盖工程的计划、组织结构、资源分配以及施工步骤等内容，以确保工程的顺利进行。

2. 工程计划2.1 工程概述本工程旨在安装太阳能热水器系统，为指定场所提供热水供应。

工程包括太阳能集热器的安装、管道连接以及控制系统的搭建等。

2.2 工程时间表根据工程的复杂性和规模，制定了以下工程时间表：2.3 工程资源为了顺利进行工程施工，需要确保以下资源的充足供应：- 人力资源：安装队伍、施工人员、工程监理等；- 材料资源：太阳能热水器系统、管道、控制设备等；- 设备资源：吊装设备、安装工具等；3. 施工组织结构为确保工程施工的协调与高效，将建立以下施工组织结构：3.1 项目经理项目经理负责整体工程的组织、协调与管理，监督施工进展并解决可能出现的问题。

3.2 施工队伍施工队伍包括安装人员、电工、管道工等，他们将按照工程计划协同工作，负责具体的施工任务。

3.3 工程监理工程监理将对施工过程进行监督和质量控制，确保工程按照要求进行。

4. 施工步骤本节将简要介绍太阳能热水器工程的施工步骤：4.1 准备工作- 确定施工现场，并清理、清理相关区域；- 确认所需资源的可用性，准备材料和设备；- 分配施工人员和工作任务。

4.2 安装工作- 安装太阳能集热器，包括定位、固定和连接管道；- 安装热水储存罐和控制系统；- 安装辅助设备，如泵和阀门等。

4.3 调试工作- 连接电源，并进行系统测试和检查；- 调整控制系统，确保其正常工作；- 检查管道连接和防漏。

4.4 完工验收- 进行工程的最终检查和测试，确保系统正常运行；- 编制工程报告，并提交给相关方审查；- 整理施工现场，进行最后的清理工作。

5. 安全与环保措施在进行太阳能热水器工程施工过程中，将严格遵守以下安全与环保措施：- 工人佩戴个人防护装备，如安全帽、安全鞋等；- 施工现场设置警示标志，确保施工区域安全；- 合理使用资源，降低能耗和环境影响。

太阳能热水系统安装工程施工组织方案编制单位：编制人：审核人：日期： xxxx年xx月xx日目录第一章编制依据第二章工程概况第三章施工管理目标及管理职责第一节组织机构管理职责第二节管理目标第四章主要施工方法及顺序第一节集热器支架制作及安装第二节集热器的安装第三节循环泵的安装第四节集热系统防雷安装第五节管路、管路支架、管路附件安装第六节管路试压、冲洗第七节管路保温及外护的安装第八节储热水箱的安装第九节控制系统的安装第十节工程系统调试第五章施工准备第一节技术准备第二节施工现场应具备条件第三节劳动力及主要施工机械的配备第六章工程质量保证措施第七章安全文明施工措施第一节安全施工措施第二节施工安全规范第八章施工进度第一节施工进度进度表第二节提高施工效率，加快施工进度措施第一章编制依据根据本工程的重要性,我们组织施工的指导思想是科学管理、严格要求、文明施工和采用先进的施工技术。

此方案依据以下规范编制:《家用太阳热水系统安装、运行维护技术规范》NY/T651-2002《太阳能热水系统设计、安装及工程验收技术规范》GB/T18713-2002《钢结构设计规范》GB50017-2003《建筑物防雷设计规范》GB50057-94.2000版《建筑给排水设计规范》GB50015-2003《建筑结构荷载规范》GB50009-2001《工业自动化仪表工程施工及验收规范》GB50093-2002《家用和类似用途电器的安全通用要求》GB4706.1-1998《设备及管道保温技术通则》GB4272-92第二章、工程概况xxx太阳能热水系统安装工程主要为用户提供洗浴热水，太阳能根据建设方要求及现场实际情况采用集中集热—集中供水式热水系统。

即根据建设方的用水量，计算出合理的集热面积，在楼顶进行统一的安装，每栋楼用一个储热水箱。

系统通过集热循环将集热器的热量置换到储热水箱，然后通过热水管网输送给用水点。

第三章、施工管理目标及管理职责第一节、组织机构管理职责建立企业质量保证体系，对各分部分项工程实行目标管理，做到组织落实，建立岗位责任制，以保证实现总的质量目标。

（施工方案）太阳能热水器安装施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）太阳能热水器安装施工技术、工艺1、工艺流程安装准备→支座架安装→热水器设备组装→配水管路安装→管路系统试压→管路系统冲洗或吹洗→温控仪表安装→管道防腐→系统调试运行(1)安装准备:1）根据设计要求开箱核对热水器的规格型号是否正确，配件是否齐全。

2）清理现场，画线定位。

(2）支座架安装：支座架制作安装，应根据设计详图配制,一般为成品现场组装.其支座架地脚盘安装应符合设计要求。

(3)热水器设备组装：1）管板式集热器是目前广泛使用的集热器，与贮热水箱配合使用,倾斜安装.集热器玻璃安装宜顺水搭接或框式连接。

2）集热器安装方位：在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。

3）集热器安装倾角:最佳倾角应根据使用季节和当地纬度确定。

A)在春、夏、秋三季使用时，倾角设备采用当地纬度.B）仅在夏季使用时，倾角设置比当地纬度小10°.C）全年使用或仅在冬季使用时,倾角比当地纬度大10°。

4）直接加热的贮热水箱制做安装：A）给水应引至水箱底部,可采用补给水箱或漏斗配水方式。

B）热水应从水箱上部流出，接管高度一般比上循环管进口低50至100mm，为保证水箱内的水能全部使用，应从水箱底部接出管与上部热水管并联.C）上循环管接至水箱上部,一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常.D）下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上.E）由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度.F)水箱应设有泄水管、透气管、溢流管和需要的仪表装置.G)贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器以外时应高出600mm以上。

（4)配水管路安装：1）自然循环系统管道安装：A）为减少循环水头损失，应尽量缩短上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通.B)管路上不宜设置阀门。

太阳能热水器安装施工方案太阳能热水器是一种利用太阳能热源加热水的设备，对于家庭使用来说，它不仅环保节能，而且使用成本低，因此越来越受到人们的关注。

为了确保太阳能热水器的正常运行和安全使用，下面是一个适用于一般家庭的太阳能热水器安装施工方案：1. 安装位置选择：首先要选择一个阳光照射充足，没有遮挡的位置进行安装，一般来说，屋顶是一个不错的选择。

在选择安装位置时，还要考虑到水管和电源的便利，并且应避免安装在易燃易爆物品附近。

2. 安装支架：在安装位置上使用适当的支架，确保太阳能热水器稳固且安全。

支架的高度和角度应该根据当地的日照情况来调整，以获得最优的太阳能利用效果。

3. 安装集热器：将集热器与支架连接，并确保连接紧固牢固。

同时，还要确保集热器与太阳光垂直方向的角度调整适当，以获得最大的太阳辐射能量。

4. 安装储水罐：将储水罐放置在合适的位置，通常是在室外或者阁楼上。

储水罐的位置应该尽量靠近热源，以减少热量传输的损失。

同时，还要确保储水罐与集热器之间的连接管道安装正确，并且没有漏水现象。

5. 安装水管：将冷水管和热水管连接到太阳能热水器的相应接口上。

在连接水管时，要确保连接处密封良好，没有漏水现象，并且要坚固牢固。

6. 安装电源：如果太阳能热水器需要外部电源供电，那么在安装过程中，要确保电源线路的安全可靠。

同时，还要按照太阳能热水器的说明书进行正确的电源接线。

7. 安全检测：在安装完成后，要进行安全检测，确保太阳能热水器的正常运行和安全使用。

检测内容包括水管连接是否紧固，有无漏水现象，电源线路是否接触良好，热水温度是否正常等。

总之，太阳能热水器的安装施工是一个比较复杂的过程，需要注意很多细节。

在进行安装前，最好请专业的安装人员进行施工，以确保施工质量和安全性。

此外，安装后应定期检查和维护，避免出现故障和安全隐患。

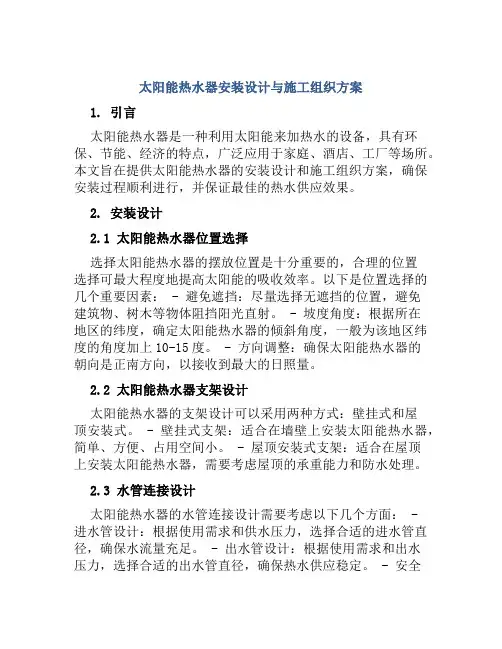

太阳能热水器安装设计与施工组织方案1. 引言太阳能热水器是一种利用太阳能来加热水的设备，具有环保、节能、经济的特点，广泛应用于家庭、酒店、工厂等场所。

本文旨在提供太阳能热水器的安装设计和施工组织方案，确保安装过程顺利进行，并保证最佳的热水供应效果。

2. 安装设计2.1 太阳能热水器位置选择选择太阳能热水器的摆放位置是十分重要的，合理的位置选择可最大程度地提高太阳能的吸收效率。

以下是位置选择的几个重要因素： - 避免遮挡：尽量选择无遮挡的位置，避免建筑物、树木等物体阻挡阳光直射。

- 坡度角度：根据所在地区的纬度，确定太阳能热水器的倾斜角度，一般为该地区纬度的角度加上10-15度。

- 方向调整：确保太阳能热水器的朝向是正南方向，以接收到最大的日照量。

2.2 太阳能热水器支架设计太阳能热水器的支架设计可以采用两种方式：壁挂式和屋顶安装式。

- 壁挂式支架：适合在墙壁上安装太阳能热水器，简单、方便、占用空间小。

- 屋顶安装式支架：适合在屋顶上安装太阳能热水器，需要考虑屋顶的承重能力和防水处理。

2.3 水管连接设计太阳能热水器的水管连接设计需要考虑以下几个方面： -进水管设计：根据使用需求和供水压力，选择合适的进水管直径，确保水流量充足。

- 出水管设计：根据使用需求和出水压力，选择合适的出水管直径，确保热水供应稳定。

- 安全阀设计：安装安全阀，以防止太阳能热水器内部水压过高或其他意外情况发生，保障使用安全。

3. 施工组织方案3.1 施工流程安排为了保证太阳能热水器的安装质量和进度，需要合理安排施工流程。

以下是常见的施工流程： 1. 定位：根据设计好的位置选择标定太阳能热水器的安装位置。

2. 架设支架：根据支架设计方案搭建好太阳能热水器的支架。

3. 安装太阳能热水器：将太阳能热水器安装在支架上，并进行稳固固定。

4. 连接水管：根据水管连接设计方案，进行进水管和出水管的连接。

5. 测试与调试：完成安装后，进行系统的测试和调试，确保太阳能热水器正常运行。

太阳能热水器安装设计与施工组织方案一、前期准备工作1.1安装设计准备根据安装现场的实际情况，进行太阳能热水器的安装设计。

确定热水器的安装位置、角度、支撑结构等，并编制安装设计图纸和施工方案。

1.2施工人员培训对参与太阳能热水器安装施工的工人进行培训，包括热水器的基本原理与组成、安装流程与方法、安全操作规范等方面的知识培训，确保施工人员具备足够的安装经验和技能。

1.3材料和设备准备根据安装设计方案，准备所需的安装材料和设备。

包括太阳能热水器本体、支撑架、管道连接件、绝缘材料等。

二、安装施工流程2.1现场勘测与标定根据安装设计，进行现场勘测，确定热水器的安装位置，标定支撑架的位置和角度，确保安装后太阳能热水器的工作效果最佳。

2.2安装支撑结构根据安装设计图纸，进行支撑架的安装。

根据实际情况选择合适的固定方式，确保支撑架稳固可靠。

2.3安装太阳能热水器将太阳能热水器本体安装在支撑架上，确保与支撑架良好连接。

同时，根据设计要求调整太阳能热水器的角度，以便于充分吸收太阳能。

2.4铺设管路与连接根据太阳能热水器的进出水口位置，进行管道铺设和连接。

确保管道的铺设具有坡度，且连接牢固，不漏水。

2.5连通供水与电源将太阳能热水器与供水管道连接，确保供水畅通无阻。

同时，将太阳能热水器与电源连接，确保太阳能热水器的电子控制系统正常工作。

2.6绝缘处理对太阳能热水器的管道进行绝缘处理，以防止热量的散失，提高热水器的工作效率。

2.7安全保护措施在施工现场设置明显的安全警示标志，划定施工区域，确保施工现场安全。

施工过程中，参与施工人员需佩戴安全防护用品，确保安全施工。

三、质量控制与验收标准3.1质量控制严格按照安装设计方案和施工流程进行施工，确保安装质量达到要求。

施工过程中，严格控制施工工艺和质量，保证施工安全，避免因安装不当带来的后期问题。

3.2验收标准安装完成后，对太阳能热水器进行全面验收。

主要包括以下几个方面的评估：太阳能热水器的工作效果是否达到设计要求、太阳能热水器的运行是否正常、管道连接是否牢固、绝缘处理是否到位等。

Xxxxxx太阳能热水工程工程施工组织方案编制单位：日期：年月日1)编制依据:（1）通用图集；（2）图纸设计说明；(3)（太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002（4）（家用太阳热水系统热性能试验方法）GB/T18708-2002（5）（建筑结构荷载规范）GB50009-2001（6）（家用太阳热水系统技术条件）GB/T19141-2003（7）（机械设备安装工程施工及验收规范）GB50231-98（8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002（9）（建筑安装工程资料管理规程）DBJ01-51-2003（10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004（12）设备施工手册。

2)工程概况（1）总体概况（表2.1）（2）太阳能工程施工范围（3）专业概况本小区热水供应由各户太阳能热水器提供。

各住户阳台上安装太阳能热水器（顶层用户在露台上安装）；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3)施工准备（1）技术准备a熟悉、审核图纸，参加设计交底；b依据IS09002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d编制分项工程技术交底，安全交底；（2）物资准备a编制材料计划，任务书；b编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c预埋件加工计划；（3）施工机具准备a本工程使用的主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、克丝钳、改锥、毛刷、棉布、钢刮等工具；b本工程使用的主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。

太阳能热水器的施工方案与热水供应设计太阳能热水器作为一种环保、可再生能源设备，正逐渐受到人们的重视和关注。

它利用太阳能将光能转化为热能，通过热水器将热能转化为热水供应给用户。

本文将针对太阳能热水器的施工方案和热水供应设计进行探讨，旨在为读者提供更多关于太阳能热水器的了解和操作指南。

一、施工方案1. 安装位置选择太阳能热水器必须安装在没有遮挡物的阳光充足的地方，如屋顶、露台等。

选择合适的安装位置对太阳能的利用效果至关重要。

2. 材料准备施工前需要准备一些材料，包括太阳能热水器本体、支架、管道、保温材料等。

确保所有材料的质量合格，能够经受日常使用的考验。

3. 安装过程（1）安装支架：将支架固定在屋顶或露台上，确保支架的牢固和稳定。

（2）安装太阳能热水器本体：将太阳能热水器本体放置在支架上，并与支架固定好，确保太阳能热水器与支架之间没有松动。

（3）连接管道：根据太阳能热水器的进水口和出水口，与水管进行连接。

确保连接牢固，没有渗漏现象。

（4）保温处理：在管道周围和太阳能热水器本体外部表面进行保温处理，减少热量损失。

二、热水供应设计1. 储水箱容量选择根据户内居住人数和热水使用量，选择合适的储水箱容量。

一般来说，每个人每天需要30-50升的热水，因此可以根据实际情况来决定储水箱容量的大小。

2. 管道设计（1）进水管道：将自来水管道与太阳能热水器的进水口连接，确保进水通畅，并设置一个阀门来控制进水的流量。

（2）出水管道：将热水管道与太阳能热水器的出水口连接，确保热水供应畅通，并设置一个阀门来控制热水的流量。

3. 控制系统设计太阳能热水器的控制系统设计是为了实现热水的自动供应。

一般来说，控制系统包括温度传感器、电磁阀、水泵等，通过这些设备来控制热水的供应和停止。

4. 安全保护设计在太阳能热水器的设计中，应考虑到安全保护的问题。

例如，在温度过高时，可以设置一个温度控制装置来防止热水器过热；在压力过高时，可以设置一个压力控制装置来防止热水器爆炸等。

Xxxxxx太阳能热水工程工程施工组织方案编制单位：日期：年月日1)编制依据:（1）通用图集；（2）图纸设计说明；(3)（太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002（4）（家用太阳热水系统热性能试验方法）GB/T18708-2002（5）（建筑结构荷载规范）GB50009-2001（6）（家用太阳热水系统技术条件）GB/T19141-2003（7）（机械设备安装工程施工及验收规范）GB50231-98（8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002（9）（建筑安装工程资料管理规程）DBJ01-51-2003（10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004（12）设备施工手册。

2)工程概况（1）总体概况（表2.1）（2）太阳能工程施工范围（3）专业概况本小区热水供应由各户太阳能热水器提供。

各住户阳台上安装太阳能热水器（顶层用户在露台上安装）；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3)施工准备（1）技术准备a熟悉、审核图纸，参加设计交底；b依据IS09002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d编制分项工程技术交底，安全交底；（2）物资准备a编制材料计划，任务书；b编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c预埋件加工计划；（3）施工机具准备a本工程使用的主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、克丝钳、改锥、毛刷、棉布、钢刮等工具；b本工程使用的主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。

太阳能热水施工方案太阳能热水施工方案一、施工准备1.1 确定施工位置：根据实际需求确定太阳能热水器的安装位置。

一般来说，选择南向或东南向的屋顶，确保太阳能热水器能够充分接收阳光照射。

1.2 确保安全：在施工前，要确保屋顶结构牢固，能够承受太阳能热水器的重量。

同时，要检查电路和水管等设备，确保安全可靠。

1.3 购买材料：根据施工需要，购买足够的太阳能热水器、管道、支架等材料。

二、施工步骤2.1 安装支架：根据屋顶的情况选择合适的支架类型，将支架固定在屋顶上。

2.2 安装集热板：将集热板安装在支架上，并确保倾角合适，以便集中接收太阳光。

2.3 安装热水储存箱：将热水储存箱安装在合适的位置，与集热板通过管道连接。

2.4 安装水循环系统：将水循环系统与热水储存箱连接，以便循环流动热水。

2.5 安装控制系统：将控制系统安装在室内，用于监控和调节太阳能热水器的工作状态。

2.6 连接电源：将太阳能热水器的电源与电路连接，确保正常供电。

2.7 测试和调试：完成安装后，进行测试和调试，确保太阳能热水器正常工作。

三、施工注意事项3.1 安全第一：施工过程中要注意安全，佩戴好防护用品，避免发生意外。

3.2 合理规划：施工前要进行充分的规划和测量，确保安装位置和倾角等参数合适。

3.3 质量保证：使用优质材料进行施工，确保太阳能热水器的质量和使用寿命。

3.4 按照说明书操作：在施工过程中，要仔细阅读太阳能热水器的说明书，按照要求操作。

3.5 做好维护：施工完成后，要定期进行检查和维护，确保太阳能热水器的正常运行。

以上就是太阳能热水施工方案的一般步骤和注意事项。

在进行施工时，要注重安全和质量，确保太阳能热水器能够正常工作，为用户提供热水服务。

太阳能热水器安装施工方案一、前置准备在进行太阳能热水器的安装施工前，需要做好以下准备工作：1.确定热水器的安装位置：安装位置应该在南向且避免被树木、建筑物等遮挡，同时要能够方便地与热水管道相连。

2.准备好安装所需要的工具和材料：一般需要工具有扳手、扎线器、电钻、螺丝刀等，材料有管道、接头、支架等。

二、施工步骤1.确定支架位置：将支架固定在安装位置上，支架要平稳、牢固。

2.安装集热管：将集热管按照说明书上的要求连接起来，并安装在支架上面，注意接口处要严密加固。

3.安装水箱：安装水箱需要注意水箱内部的防腐涂层要清洗干净，安装完成后要进行泄漏测试，查看有无漏水。

4.连接水管：将水箱与集热管连接起来，注意管道要紧密不能漏水。

5.安装水泵：如果需要，安装水泵将热水加压推送到使用点，需要注意水泵选择合理、安装要牢固。

6.安装管道布线：根据实际情况，对热水管道进行布线，需要注意规范、整洁、美观。

三、施工注意事项1.安全第一：在施工过程中要注意安全，特别是在高处使用升降设施时要系好安全带。

2.选择正规厂家：在购买太阳能热水器之前，要选择信誉良好的正规厂家，保证产品的质量。

3.选择合适的安装位置：安装位置影响着太阳能热水器的使用效果，要选择南向光照好、没有遮挡物的地方。

4.严格按照说明书安装：在安装太阳能热水器时，一定要严格按照说明书上的要求进行安装，避免误操作影响使用效果。

5.正确使用：在使用太阳能热水器时，要按照说明书的要求正确使用，避免浪费水资源、影响环境。

四、太阳能热水器是一种节能环保的热水器，安装施工需要注意事项，选择正规厂家和合适的安装位置，严格按照说明书安装，正确使用，可以保证产品的使用效果和生命周期。

在安装过程中，一定要注意安全，确保有序进行。

太阳能热水器施工组织设计方案
概述
该太阳能热水器施工组织设计方案旨在提供一个详细的计划，以便在施工项目期间顺利完成工作。

该方案将包括必须考虑的所有步骤，并列出关键任务和可行的时间表。

设计方案
施工前期准备
在开始施工前，施工现场必须进行下列准备工作：
- 首先，确定施工工程有效的时间和时间节点。

- 其次，评估安装太阳能热水器所需的材料和工具，并采购所有必要的材料和工具。

- 第三，与业主或用户确认所有工作和费用，并获得他们的批准。

太阳能热水器的安装
太阳能热水器的安装应分为以下几个步骤：
- 确定太阳能热水器的安装位置，并根据设计方案进行准确安装。

- 确保所有管道和水路安装已经完成，并与安装太阳能热水器
的火箭管完全匹配。

- 检查所有电气线路，确保其恰当地安装，并连接到正确的专
业人员审核。

- 通过特定步骤测试液压和电力性能用于保证设备的正常运行。

施工结束工作
太阳能热水器施工的结束工作包括以下方面：
- 准确记录施工工程周期中使用的材料和工具。

- 确保所有危险废物均得到正确的处理。

- 还清和重置所有工具和设备，并恢复施工现场。

总结
通过该太阳能热水器施工组织设计方案，我们制定了具体的步骤和有效的时间安排，以确保工作高效、顺利。

这可以确保这个重要能源设施能够在预定时间内安装，达到预期的能源效益。

太阳能热水器安装施工方案与技术措施一、前言太阳能热水器是一种环保节能的设备，广泛使用于居民家中。

本文将介绍太阳能热水器的安装施工方案与技术措施。

二、安装施工方案1.选址太阳能热水器应选在无遮挡的屋顶、阳台或庭院等位置，以保证太阳能充分照射。

同时要考虑到水管的接口方便施工。

2.安装1）安装支架：选用坚固的支架，确保安装平稳，与墙壁、地面连接紧密。

支架安装完成后，进行水平调整，以确保太阳能热水器在有效范围内。

2）安装水箱：将水箱安装在支架上，安装时需注意水箱与支架的连接是否紧密。

3）安装太阳能集热器：将太阳能集热器安装在支架上，连接好水管。

安装时要注意太阳能集热器与水箱的高度差，严格按照施工图纸进行操作。

4）接管道：连接好太阳能热水器与水箱之间的管道，并与自来水管道进行连接。

3.验收太阳能热水器的安装施工完成后，需由有关部门进行验收，确认通过后使用。

三、技术措施1.保养太阳能热水器的保养很重要。

在使用前应清洗内外壁、排污器和过滤器。

使用过程中也要定期清洗，频率视当地水质硬度而定。

保养不当会导致热水器效率降低、寿命减短等问题。

2.水质当地水质也会影响太阳能热水器的使用寿命。

使用前需进行水质检测，若水质问题较大，需进行处理或选择其他热水方式。

3.天气太阳能热水器的效果受天气影响较大，尤其是在阴雨天气或冬季。

需要根据当地气象条件做好准备，如备用电加热器等。

结语太阳能热水器是一项环保节能的技术，我们应当重视其安装施工和保养。

本文就太阳能热水器的安装施工方案与技术措施进行了阐述，希望对大家有所帮助。

太阳能热水器安装设计与施工组织方案一、前言我国每年都有大量的太阳能资源没有得到充分利用，对此，太阳能热水器成为解决问题的有力手段。

太阳能热水器安装与调试是实现太阳能热水器高效利用的关键环节，因此，本文将介绍太阳能热水器的安装设计及施工组织，旨在提供相关人员在太阳能热水器施工中的一些参考。

二、太阳能热水器的安装设计太阳能热水器的安装设计需要科学合理，其一般包括以下几个方面。

2.1 太阳能热水器的选型合理选型是太阳能热水器可以发挥最大效益的基础条件。

在选型过程中，应根据家庭用水量、水质情况、地理位置等因素选择合适的型号。

2.2 太阳能热水器净面积的计算太阳能热水器的净面积就是太阳包络面积与热交换面积的差值。

具体计算方法如下：•太阳面积=平均日照时数（小时/天）×太阳直射日照强度（W/m2）；•选定太阳能热水器的集热面积后，通过试算可以得到供水量、收支热量，以及设备、管道的尺寸和选用种类。

2.3 太阳能热水器的布置设计太阳能热水器的布置设计一般需要满足以下条件：•优选南面房顶；•应选用倾角在20°~30°之间的底杆固定法，避免梁结构和墙面的影响；•尽量使太阳能热水器的集热面积处于集中布置的状况；•根据不同房型、受热量的大小等因素进行不同布置位置的规划。

2.4 太阳能热水器的管道布局太阳能热水器的管道布局应尽量短，把集热器和储水箱之间的管道长短降到最低限度，减小传热损失，提高热效率。

三、太阳能热水器的施工组织太阳能热水器的施工组织是落实安装设计的关键环节。

太阳能热水器的施工需要专业技术和高质量的施工方案，下面将介绍太阳能热水器的施工组织方案。

3.1 施工组织设计太阳能热水器施工组织，是安装太阳能热水器必须考虑的问题。

其应包括施工流程、施工质量要求、作业计划、检验验收、配合协调等多个方面。

3.2 施工环境条件准备在施工前需要进行场地的清理，确保施工环境的整洁，如果条件允许，还可以建立临时办公室、卫生间、库房、食堂等。

Xxxxxx太阳能热水工程工程施工组织方案编制单位：日期：年月日1)编制依据:（1）通用图集；（2）图纸设计说明；(3)（太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002（4）（家用太阳热水系统热性能试验方法）GB/T18708-2002（5）（建筑结构荷载规范）GB50009-2001（6）（家用太阳热水系统技术条件）GB/T19141-2003（7）（机械设备安装工程施工及验收规范）GB50231-98（8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002（9）（建筑安装工程资料管理规程）DBJ01-51-2003（10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004（12）设备施工手册。

2)工程概况（1）总体概况（表2.1）（2）太阳能工程施工范围（3）专业概况本小区热水供应由各户太阳能热水器提供。

各住户阳台上安装太阳能热水器（顶层用户在露台上安装）；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3)施工准备（1）技术准备a熟悉、审核图纸，参加设计交底；b依据IS09002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d编制分项工程技术交底，安全交底；（2）物资准备a编制材料计划，任务书；b编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c预埋件加工计划；（3）施工机具准备a本工程使用的主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、克丝钳、改锥、毛刷、棉布、钢刮等工具；b本工程使用的主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。

Xxxxxx太阳能热水工程工程施工组织方案编制单位：日期：年月日1)编制依据:（1）通用图集；（2）图纸设计说明；(3)（太阳能热水系统设计、安装及工程验收技术规范）GB/T18713-2002（4）（家用太阳热水系统热性能试验方法）GB/T18708-2002（5）（建筑结构荷载规范）GB50009-2001（6）（家用太阳热水系统技术条件）GB/T19141-2003（7）（机械设备安装工程施工及验收规范）GB50231-98（8）（建筑给排水及采暖工程施工质量验收规范）GB50242-2002（9）（建筑安装工程资料管理规程）DBJ01-51-2003（10）（公司质量、环境、职业健康安全管理体系程序文件）（11）（建筑给排水、暖通、空调、燃气工程施工工艺标准）QCJJT-JS02-2004（12）设备施工手册。

2)工程概况（1）总体概况（表2.1）（2）太阳能工程施工范围（3）专业概况本小区热水供应由各户太阳能热水器提供。

各住户阳台上安装太阳能热水器（顶层用户在露台上安装）；集热循环管采用铜管，外加橡塑保温；户内热水管道采用金属波纹管，热水管接一个用水点的采用ND15，接两个及以上用水点采用ND15；3)施工准备（1）技术准备a熟悉、审核图纸，参加设计交底；b依据IS09002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序；c收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施；d编制分项工程技术交底，安全交底；（2）物资准备a编制材料计划，任务书；b编制外加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间；c预埋件加工计划；（3）施工机具准备a本工程使用的主要机具有：套丝机、砂轮机、煨弯机、电焊机、电钻、电锤、克丝钳、改锥、毛刷、棉布、钢刮等工具；b本工程使用的主要量具有：水平尺、钢卷尺、线坠、卡尺、小线等。
