钻床夹具

用。
铝合金
轻便、易加工，适用于 轻型夹具和需要快速更
换的场合。
塑料
绝缘性好、耐腐蚀，常 用于电子和精密零件的
夹持。
陶瓷
高硬度、低摩擦系数， 适用于高精度和耐磨要
求高的场合。
材料选择原则与注意事项
根据夹具的用途和工 作环境选择合适的材 料。
注意材料的成本和可 获得性。
考虑材料的机械性能、 化学性能和加工性能。
项目十典型钻床夹具设计 ppt课件
• 钻床夹具概述 • 典型钻床夹具设计案例 • 钻床夹具材料选择 • 钻床夹具结构设计 • 钻床夹具使用与维护
01
钻床夹具概述
夹具的定义与作用
夹具的定义
夹具是一种装夹工件的工艺装备 ，它能够确保工件在加工过程中 位置的准确性和稳定性。
夹具的作用
夹具的主要作用是固定工件，使 其在加工过程中保持稳定，防止 工件发生移动或振动，从而提高 加工精度和产品质量。
钻床夹具C设计
总结词
自动化程度高，适用于多品种小批量 生产
详细描述
钻床夹具C采用自动化技术，通过机 器人和传感器实现工件的自动抓取、 定位和夹紧。该夹具适用于多品种、 小批量的生产环境，能够大幅提高生 产效率和加工质量。
03
钻床夹具材料选择
材料种类与特性
钢材
高强度、耐磨性好，适 用于重型夹具和长期使
材料加工与处理
01
02
03
热处理
通过加热和冷却处理改善 材料的机械性能。
表面处理
如镀层、喷涂、氧化等， 提高材料的耐腐蚀性和外 观质量。
机械加工
根据设计图纸对材料进行 切割、钻孔、磨削等加工， 确保夹具的精度和尺寸符 合要求。
04

a)连体支脚 b)其他支脚 c)高支脚 d)低支脚
后盖钻夹具
后盖零件钻径向孔的工序图
作业
1、试述钻模的类型 ？ 2、钻套分为哪几种类型？各用于什么 场合？ 3、钻模板有哪几种类型？
4、设计钻模版时应注意那几点？
设计此零件孔 加工夹具
1 铰销
2 夹具体 3 钻模板
4 钻套
5 螺钉 6 压板
7 螺母
③ 可拆式钻模板
④悬挂式钻模板
悬挂于机床 动力头上，随 动力头升降。 下降时靠钻模 板夹紧工件。 加工过程中需 将钻模板卸下 才能装卸工件， 比较费时，且 定位精度低。
3、设计钻模版时应注意以下几点：
（1） 钻模版上安装钻套的孔之间与定位元件的位置 应有足够的精度。
转式、盖板式和滑柱式等几种类型
6
5
4
7 8
3 32
1—基础件 2—支承件 3—定位件 4—导向件 5—夹紧件
6
6—紧固件
5 5 5
7—其它件
8—合件
1
钻盘类零件径向孔的组合夹具
a）基础件
b）支承件
定位件
a）导向件
b）压紧件
紧固件
二.钻模的类型 p152
1）固定式钻模
位置固定不动 钻孔精度较高
h=（0.3~0.7）d
3、钻模板设计
P163
钻模板是供安装钻套用的，应有一定的强度和刚度，
以防止变形而影响钻套的位置和引导精度。
按其与夹具体的连接方式有固定式、铰链式、悬挂 式、升降式和可拆式。
①固定式钻模板
钻模板与夹具体固定在一起
② 铰链式钻模板
用铰链销1与夹具体2固定在一起，松开螺母7，钻模 板3可绕铰销1旋转，方便工件装卸。

.快夹紧动作迅速，操作方便，安全省力。 .简结构简单紧凑，有足够刚度和强度。 2.夹紧力的确定 夹紧力由力的作用方向、作用点和大小三个要素来体现，
它对工件在夹具中的定位、夹紧起决定性作用。 (1)夹紧力方向的选择 .夹紧力的作用方向应朝向工件的主要定位基准，把工件
压向定位元件的定位面上，而且最好与切削力方向一致，以 达到不破坏工件定位的准确性效果。
上一页 下一页 返回
项目2工件的装夹
合两种。过盈配合的定位精度高，而间隙配合的装卸方便。 圆锥销对工件圆孔的定位，实际上两者的接触迹线是在某一 高度上的圆方式限制了工件三个移动的自由度。
上一页 下一页 返回
项目2工件的装夹
3.工件以外圆柱面定位 工件以外圆柱面定位时，常用的定位元件有支承板、V形
1.工件以平面定位 工件以平面定位时，常用的定位元件为支承件，可以分为
:基本支承和辅助支承两大类，其中基本支承又分为固定支承 、可调支承、浮动支承三类。
上一页 下一页 返回
项目2工件的装夹
(1)固定支承固定支承可采用各种支承钉或支承扳，也可以 把定位元件设计成与工件定位基准相适应的平面。固定支承 主要起限制工件自由度的作用。图10-10(a)所示平头支
如图10-1所示为轴套的零件图，图10-2所示为在钻床 上钻削轴套上的币12孔所用钻夹具。夹具上的定位心轴和定 位销都是定位元件。工件(图中双点划线所示)通过cp40内 孔以及宽12mm的键槽，安装在夹具的定位心轴和定位销上 。钻孔时定位心轴与钻床主轴垂直，可保证担2孔中心线对 cp40孔中心线的垂直度，定位销则保证币12孔的对称度。 为了不使工件在加工过程中产生位移，用螺母和开口垫圈把 工件夹紧在夹具上。
一、机床夹具与工件的装夹
在机床上用来安装工件以确定工件与刀具的相对位置，并 将工件夹紧的一种辅助设备，称为机床夹具(简称夹具)。如 在车、铣、刨、磨、钻等切削加工中装夹工件的夹具，在磨 床上装夹工件的夹具，装夹金钢刀修整成形砂轮的夹具，在 电加工机床上装夹工件的夹具，以及电火花加工中装夹工具 电极的夹具等。以上的夹具中，有些可制成通用的或可调的 ，有些只能是专用的，并且其中的某些夹具可以是用标准元 件组装而成的组合夹具。

固式钻模
钻床夹具 1.钻套
钻套是用于引导刀具，增强刀具刚性，并保证其进入正确工作位置的元件。 导向元件■■■■钻套
①衬套与钻模板的配合采用H7/n6或H7/r6的过盈配合。 ①钻套与衬套为间隙配合。H7/g6、H6/g5,间隙较大，更换方便。
钻床夹具
当工件的结构形状或工序加工条件均不适合采用以上几种标准钻套时，可 按具体情况设计特殊钻套，如下图所示。
a）固定式小孔距钻套
b）快换式加长钻 套 特殊钻套
c）快换式斜孔钻套
钻床夹具
2.钻模板
钻模板在钻模上用于安装钻套，并确定不同孔钻套之间的相对位置。按其与夹 具体的连接方式有固定式、铰链式和可卸式三种，如下图所示。
a）固定式钻模板
b）饺链式钻模板
1-钻模板2-钻套3-销轴4-压板5-工件
c）分离式钻模板
o）《机械加工方法与通用设备》
钻床夹具
扬州市职业大学机械工程学院
钻床夹具
知识 亜占
钻床夹具

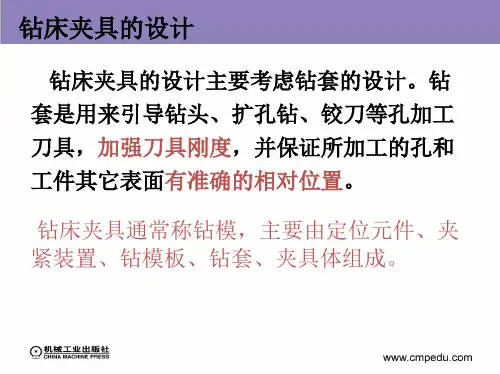

在钻床和组合机床上用于加工孔的夹具为钻床夹具，简称钻模。它的主要作用是控制 刀 具的位置并引导刀具进给，保证被加工孔的位置精度。钻模一般由钻套、钻模板、定 位元 件、夹紧装置和夹具体等组成。其中钻套和钻模板是钻床夹具的特色元件。
EDUCATION PRACTICE SESSION PPT
感谢同学们观看
黄万欣 老师 扬州市职业大学机械工程学院
