交流浸水耐压试验要求

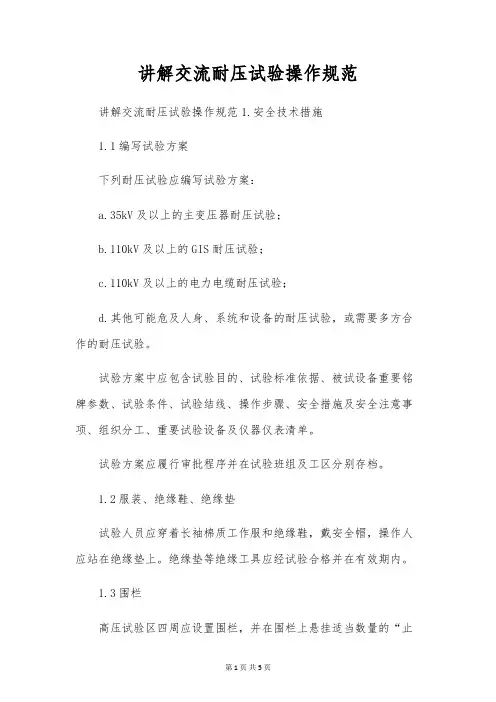

讲解交流耐压试验操作规范讲解交流耐压试验操作规范1.安全技术措施1.1编写试验方案下列耐压试验应编写试验方案：a.35kV及以上的主变压器耐压试验；b.110kV及以上的GIS耐压试验；c.110kV及以上的电力电缆耐压试验；d.其他可能危及人身、系统和设备的耐压试验，或需要多方合作的耐压试验。

试验方案中应包含试验目的、试验标准依据、被试设备重要铭牌参数、试验条件、试验结线、操作步骤、安全措施及安全注意事项、组织分工、重要试验设备及仪器仪表清单。

试验方案应履行审批程序并在试验班组及工区分别存档。

1.2服装、绝缘鞋、绝缘垫试验人员应穿着长袖棉质工作服和绝缘鞋，戴安全帽，操作人应站在绝缘垫上。

绝缘垫等绝缘工具应经试验合格并在有效期内。

1.3围栏高压试验区四周应设置围栏，并在围栏上悬挂适当数量的“止步，高压不安全！”的标示牌，标示必须朝向围栏的外侧。

围栏与高压引线及试验设备带电部分必须有充足的安全距离。

加压时应设专人监护，被试设备两端不在同一地方时，另一端也应装设围栏并设专人看管。

1.4接地线试验变压器的金属外壳必须牢靠接地。

接地线应使用多股裸铜线或带透亮绝缘层的铜质软绞线，其截面应能充足试验要求，并不得小于4mm2、接地线与接地体应连接坚固，并接触良好，严禁缠绕。

严禁通过低压回路的中性线或水管接地。

1.5电源、电源掌控箱高压试验变压器的低压电源箱必须规范，应有符合要求的220V或380V交流电源，严禁一火一地的方式，电源端应连有合适的触电保护器。

电源掌控箱应装设有明显断开点的双极闸刀和过流掉闸装置。

连接电源时必须有人监护，并将电源盘或电源闸刀、电源线放至所需位置后再接通电源，严禁带电移动电源盘或移动电源闸刀。

1.6高压引线高压引线应尽量短，连接必须坚固，必须时用绝缘物支撑。

1.7电压测定高电压测量应在高压侧用分压器直接测量，交流耐压值以峰值/√2读数为准。

1.8电流测定在试验变压器尾部X头进行高压电流测量时，应接上符合要求的电流表，并并联上接地闸刀，只有在读数时才打开闸刀。

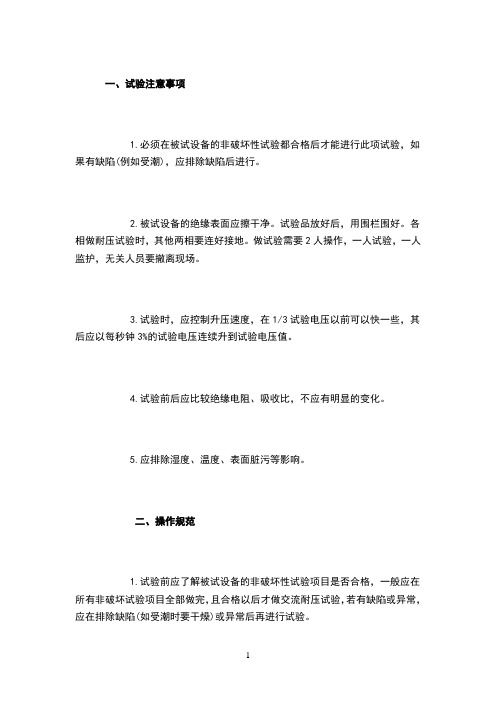

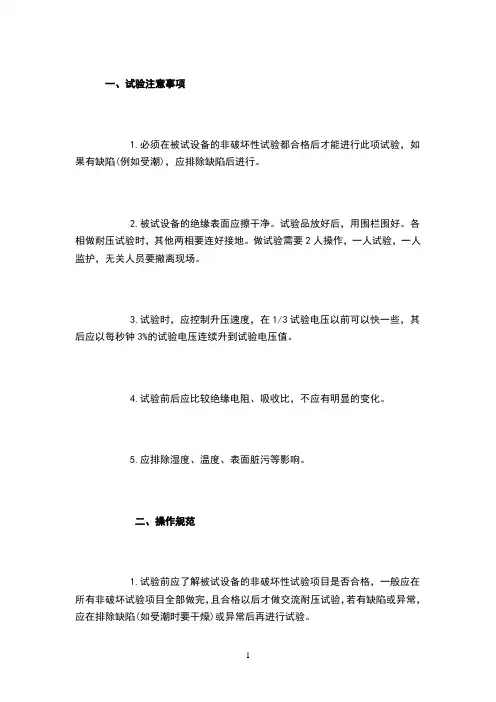

一、试验注意事项1.必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。

2.被试设备的绝缘表面应擦干净。

试验品放好后，用围栏围好。

各相做耐压试验时，其他两相要连好接地。

做试验需要2人操作，一人试验，一人监护，无关人员要撤离现场。

3.试验时，应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。

4.试验前后应比较绝缘电阻、吸收比，不应有明显的变化。

5.应排除湿度、温度、表面脏污等影响。

二、操作规范1.试验前应了解被试设备的非破坏性试验项目是否合格，一般应在所有非破坏试验项目全部做完，且合格以后才做交流耐压试验，若有缺陷或异常，应在排除缺陷(如受潮时要干燥)或异常后再进行试验。

2.试验现场应围好遮栏，挂好标志牌，并派专人监视。

3.试验前先检查耐压设备是否完好，调整保护球隙，是其放电电压为试验电压的105-110%，连续试验三次，无明显差别。

并检查过流保护装置动作的可靠性。

4.根据试验接线图接好线后，应由专人检查，确认无误(包括引线对地距离、安全距离等)后方可准备加压。

5.加压前要检查调压器是否在“零位”，若在“零位”方可加压，而且要在高呼“加高压”后才能实施操作。

6.升压过程中应监视电压表及其他表计的变化，当升至0.5倍额定试验电压时，读取被试设备的电容电流；当升至额定电压时，开始计算时间，1min 时间到后缓慢降下电压。

7.对于升压速度，在1/3试验电压以下可以稍快一些，其后升压应均匀，约按每秒3%试验电压升压，或升至额定试验电压的时间为10～15s。

8.试验中若发现表针摆动或被试设备、试验设备发出异常响声、冒烟、冒火等，应立即降下电压，在高压侧挂上地线后，查明原因。

9.被试设备无明显规定者，一般耐压时间为1min，对绝缘棒等用具，耐压时间为5min，试验后应在挂上接地棒后触摸有关部位，应无发热现象。

10.试验电压值要认真确定，特别是发电机的耐压试验，一定要严格监督不要升高到规定值以上。

交流耐压试验安全操作规程1.概述本文档旨在阐述交流耐压试验的安全操作规程，以确保设备的正常使用和人员的安全。

在进行交流耐压试验前，应该详细了解相关知识，掌握必要的安全技能，以确保测试过程安全稳定。

2.设备准备在进行交流耐压试验前，需要对试验设备进行必要的检查、维护、校准工作，以确保设备的完好无损，保证测试结果的准确性。

- 检查仪器的电源和接地状况，确保连接正确可靠。

- 检查高压绝缘子、高压电缆、接头等是否存在损坏、老化等情况，必要时更换或维修。

- 进行漏电流、绝缘电阻等相关检查，确保测试仪器的准确性可靠。

3.测试前准备在进行交流耐压试验前，需要有关人员进行必要的安全培训，确保测试人员了解测试程序和安全事项，以及突发情况的应对方法。

- 保持测试区域的整洁，清除杂物，摆放测试设备和标识，确保通行畅裕。

- 确保测试人员全副装备，包括防护服（必要时要求戴上安全帽、护目镜等），接地线等设备。

- 对测试现场进行必要的标识和隔离，禁止任何未经授权人员进入测试区域。

- 严格按照测试程序执行，确保测试过程的安全稳定。

4.测试操作在进行交流耐压试验时，需要严格遵守以下规程，确保测试的安全稳定： - 严格按照测试程序进行操作，保持测试仪器正确参数的设置和相应的连接方式。

- 维持测试仪器参数的稳定，防止超负荷运行，确保设备安全。

- 在测试过程中监测测试仪器、测试设备、测试人员的状态，如发现任何不正常情况应立即停止测试。

- 在测试过程中不得进行其他非测试操作，不能将测试设备作为其他用途，以免影响测试结果和设备安全。

5.测试结束在交流耐压试验结束后，需要进行相关的操作，以确保测试设备的可靠性和安全，同时确保测试人员的安全稳定。

- 关闭测试设备和测试仪器的电源，拔掉电源插头，拉高电缆连接端，断开所有接线。

- 严格遵守设备的维护规范，清洁和保养测试设备。

- 对测试结果及时进行记录、整理和报告，如发现异常结果和问题应及时处理并报告主管部门。

交流耐压试验安全操作规程一、概述交流耐压试验是一种常见的电气设备测试方法，用于评估设备的耐电压和绝缘性能。

为了确保测试操作的安全性和正确性，制定一系列的安全操作规程是非常必要的。

本文将就交流耐压试验的安全操作规程进行详细的说明。

二、测试人员准备1. 测试人员应具备相关电气和安全知识，并经过相关培训和资格认证。

2. 确保测试人员了解测试设备的基本原理、操作方法和安全事项。

3. 使用合格的个人防护装备，包括绝缘手套、绝缘靴、绝缘护目镜等，确保测试人员的人身安全。

三、测试设备准备1. 确保测试设备处于正常工作状态，没有明显的故障或损坏。

2. 进行相关的接地和绝缘测试，确保测试设备的接地和绝缘状态符合要求。

3. 检查测试设备的电源线、控制线等连接是否牢固可靠，并进行可靠性测试。

四、测试前准备1. 对待测设备进行检查，确保设备的外观无损坏、无明显老化或异物。

2. 确保设备的电源和开关处于关闭状态，并拔掉设备的电源线。

3. 清除设备周围的杂物和易燃物，保持测试现场整洁。

五、测试操作1. 测试前应向测试人员说明测试项目、测试参数和所需要的操作步骤。

2. 确认测试设备的电源和开关处于关闭状态，并拔掉设备的电源线。

3. 将待测设备与测试设备连接好，确保连接头牢固可靠，并进行连接可靠性测试。

4. 将测试设备的电源线连接到稳定可靠的电源上，并进行电源供电测试。

5. 在进行测试之前，应先进行设备的预充电，将电压缓慢上升至预定的测试电压。

6. 在测试过程中，严禁触碰设备的高压部分，尽量避免接近设备的高压区域。

7. 在测试过程中，注意观察设备的运行状态和测试参数的变化，并做好相应记录。

8. 在测试结束后，先将设备的电源关闭，并拔掉设备的电源线，然后再解除待测设备与测试设备的连接。

六、测试后处理1. 将测试设备进行检查和清洁，确保设备的电源线、控制线等连接正常并无损坏。

2. 对测试结果进行分析和评估，确保测试的数据和评估结果准确可靠。

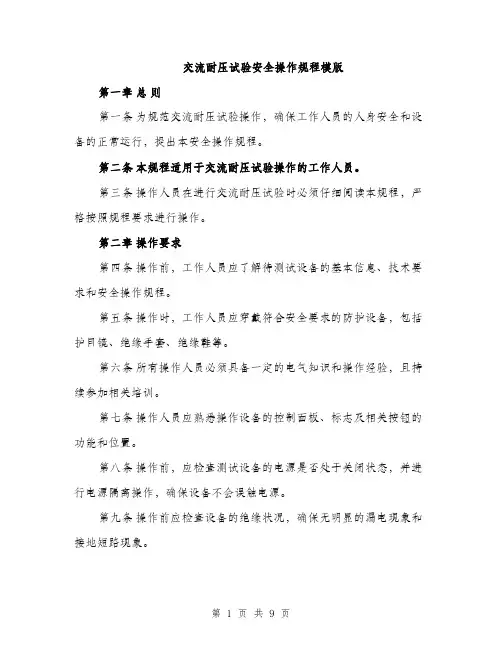

交流耐压试验安全操作规程模版第一章总则第一条为规范交流耐压试验操作，确保工作人员的人身安全和设备的正常运行，提出本安全操作规程。

第二条本规程适用于交流耐压试验操作的工作人员。

第三条操作人员在进行交流耐压试验时必须仔细阅读本规程，严格按照规程要求进行操作。

第二章操作要求第四条操作前，工作人员应了解待测试设备的基本信息、技术要求和安全操作规程。

第五条操作时，工作人员应穿戴符合安全要求的防护设备，包括护目镜、绝缘手套、绝缘鞋等。

第六条所有操作人员必须具备一定的电气知识和操作经验，且持续参加相关培训。

第七条操作人员应熟悉操作设备的控制面板、标志及相关按钮的功能和位置。

第八条操作前，应检查测试设备的电源是否处于关闭状态，并进行电源隔离操作，确保设备不会误触电源。

第九条操作前应检查设备的绝缘状况，确保无明显的漏电现象和接地短路现象。

第十条操作时，操作人员应按照正确的操作步骤进行操作，严禁随意更改设备工作参数。

第三章安全操作措施第十一条在操作过程中严禁吸烟、乱扔杂物、饮食和喧哗等影响操作安全的行为。

第十二条操作人员应保持清醒的工作状态，不得在疲劳、醉酒、服用药物或患病状态下操作设备。

第十三条操作人员应将手机等与工作无关的私人物品放置在指定的存放处，以免干扰操作。

第十四条操作前应将工作区域内的杂物清理干净，确保操作区域整洁，避免意外伤害。

第十五条操作人员应遵守设备的额定电压、电流等操作要求，不得超限操作。

第十六条操作人员禁止在设备上跳跃、攀爬或垫高，以免发生坠落事故。

第十七条在操作过程中发现设备异常情况应立即停止操作，并向工作负责人报告。

第十八条在设备故障或停电时，操作人员应及时采取应急措施，确保自身安全。

第十九条操作结束后，应关闭设备电源，并进行电源隔离操作，清理操作区域杂物，确保设备安全。

第四章紧急情况处置第二十条在发生紧急情况时，操作人员应立即停止操作，并按照应急预案进行处置。

第二十一条在发生电气火灾时，应迅速切断电源，使用灭火器进行灭火，同时进行报警和疏散。

交流耐压试验1.概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间(一般为1min)。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的《电力设备预防性试验规程》和《电气设备交接试验规程》中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给出试验电压的标准和数值。

交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ试验；(3)冲击波耐压试验；(4)倍频感应电位试验和操作波试验；(5)局部放电试验。

其中用得最为普遍的是交流工频耐压试验。

2.交流工频耐压试验下图中给了交流工频耐压试验的接线图。

在图中接于测量线圈P1P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

S1、S2-开关；FU-熔断器；T1-调压器；T2■试验变压器；KM-过流继电器；P1、P2-测量线圈；R1-保护电阻；R2-球隙保护电阻；G-保护球隙；C1,C2-电容分压器；CX-被试绝缘3.影响因素和分析判断3.1影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。

(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。

如3-10kV变压器应静止5-6h o(3)应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。

(4)试验前后应比较绝缘电阻、吸收比，不应有明显的变化。

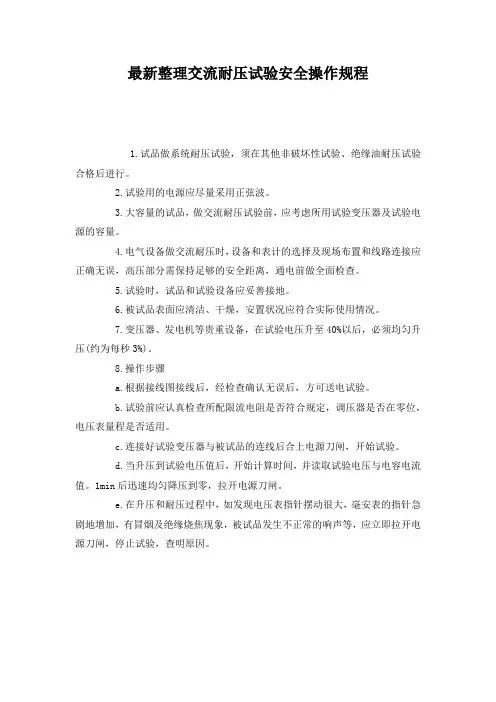

最新整理交流耐压试验安全操作规程
1.试品做系统耐压试验，须在其他非破坏性试验、绝缘油耐压试验合格后进行。

2.试验用的电源应尽量采用正弦波。

3.大容量的试品，做交流耐压试验前，应考虑所用试验变压器及试验电源的容量。

4.电气设备做交流耐压时，设备和表计的选择及现场布置和线路连接应正确无误，高压部分需保持足够的安全距离，通电前做全面检查。

5.试验时，试品和试验设备应妥善接地。

6.被试品表面应清洁、干燥，安置状况应符合实际使用情况。

7.变压器、发电机等贵重设备，在试验电压升至40%以后，必须均匀升压(约为每秒3%)。

8.操作步骤
a.根据接线图接线后，经检查确认无误后，方可送电试验。

b.试验前应认真检查所配限流电阻是否符合规定，调压器是否在零位，电压表量程是否适用。

c.连接好试验变压器与被试品的连线后合上电源刀闸，开始试验。

d.当升压到试验电压值后，开始计算时间，并读取试验电压与电容电流值。

1min后迅速均匀降压到零，拉开电源刀闸。

e.在升压和耐压过程中，如发现电压表指针摆动很大，毫安表的指针急剧地增加，有冒烟及绝缘烧焦现象，被试品发生不正常的响声等，应立即拉开电源刀闸，停止试验，查明原因。

交流耐压试验操作及注意事项⑴进行交流耐压试验前，必须检查其他试验项目是否合格。

若有不合格者，应查明原因并消除后才能进行交流耐压试验。

⑵试验设备和仪表的选择要适当，现场布置要合理，线路连接应正确可靠。

试品和仪器应妥善接地，高压部分对地要保持足够的安全距离，通电前应作全面检查。

⑶正式试验前，先不接被试品空升一次电压，检查试验设备和接线是否完好、正确，仪表指示是否正常。

然后调整球隙放电电压，使其为试验电压的1.15-1.2倍，然后将电压升到试验电压，持续一分钟，再将电压降到零，断开电源。

⑷被试品应符合使用情况。

如断路器套管试验时，其下部应浸在油中，且绝缘油应在静止状态下，才能加压试验。

对任何被试品，在交流耐压前后均应测量绝缘电阻。

⑸接上被试品，检查调压器是否在零位，然后合上电源开始缓慢升压，在升压过程中应密切监视仪表、高压回路和被试品是否有异常现象。

如有异常现象时，应立即降压并断开电源，查明原因并采取相应消除措施。

当电压升到试验电压时，开始计时并读取试验电压和电容电流。

1min时间到后，迅速而均匀将电压降到零，断开电源。

将试验设备充分放电。

⑹升压速度：对于瓷绝缘、断路器等类设备不作规定，对于发电机、变压器等重要设备在到达试验电压40%前升压速度不作规定，其后升压速度必须均匀，约为每秒3%试验电压。

⑺在试验中要避免产生电压谐振，以免产生较高的过电压，使被试品击穿。

在升压过程中，如果发现电压稍微升高，电流便急剧增加的情况，这说明产生电压谐振。

当试验回路参数满足下式时，就可以避免产生电压谐振。

9103.18X BTC X 式中X C ：被试品电容量，μμF 。

BT X ：归算到高压侧试验变压器及调压器的漏抗之和，Ω。

⑻高压试验回路限流电阻R 1和球隙电阻R 2的选择①高压试验回路限流电阻R 1是限制被试品击穿时的短路电流，防止故障扩大和减少试验变压器绕组损伤。

是用玻璃或有机玻璃管制的水电阻：一般可按0.5~1Ω/V 来考虑，长度可按150kV/m 考虑。

交流耐压试验交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为1min ）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

一、交流工频耐压试验1、 试验变压器耐压的接线原理交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。

通常试验时采用是成套设备（包括控制及调压设备）。

图1－18中给出交流工频耐压试验的接线图。

C X图1－18 交流耐压试验接线图S 1、S 2——开关；FU ——熔断器；T 1——调压器；T 2——试验变压器；KM ——过流继电器； P 1、P 2——测量线圈；R 1——保护电阻；R 2——球隙保护电阻；G ——保护球隙；C 1、C 2——电容分压器；C x ——被试绝缘在图中接于测量线圈P 1、P 2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C 1和C 2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

我国的试验变压器有各种电压和容量等级，各单位在购置试验器时应对本单位的电气设备在实验电压下的充电进行计算，根据充电电流小于试验变压器的额定输出电流的原则来选择试验变压器的容量。

而充电电流可以用被试物的电容X C 来估算（X C U I ω试验电压充=），X C 可用西林电桥来测定。

2、串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机组、变压器、GIS 、交联电缆等大容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。

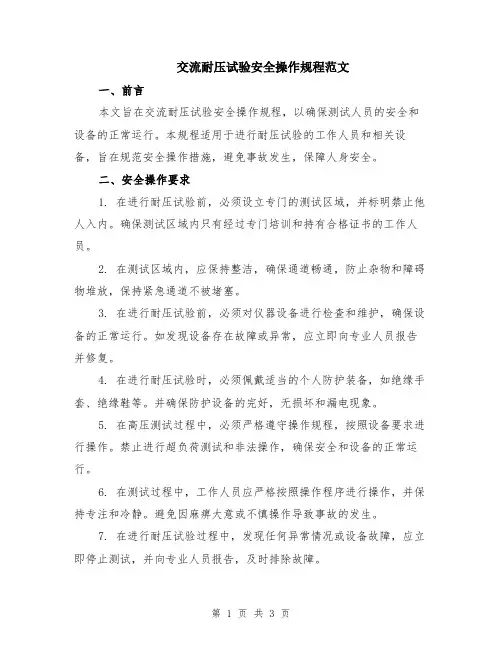

交流耐压试验安全操作规程范文一、前言本文旨在交流耐压试验安全操作规程，以确保测试人员的安全和设备的正常运行。

本规程适用于进行耐压试验的工作人员和相关设备，旨在规范安全操作措施，避免事故发生，保障人身安全。

二、安全操作要求1. 在进行耐压试验前，必须设立专门的测试区域，并标明禁止他人入内。

确保测试区域内只有经过专门培训和持有合格证书的工作人员。

2. 在测试区域内，应保持整洁，确保通道畅通，防止杂物和障碍物堆放，保持紧急通道不被堵塞。

3. 在进行耐压试验前，必须对仪器设备进行检查和维护，确保设备的正常运行。

如发现设备存在故障或异常，应立即向专业人员报告并修复。

4. 在进行耐压试验时，必须佩戴适当的个人防护装备，如绝缘手套、绝缘鞋等。

并确保防护设备的完好，无损坏和漏电现象。

5. 在高压测试过程中，必须严格遵守操作规程，按照设备要求进行操作。

禁止进行超负荷测试和非法操作，确保安全和设备的正常运行。

6. 在测试过程中，工作人员应严格按照操作程序进行操作，并保持专注和冷静。

避免因麻痹大意或不慎操作导致事故的发生。

7. 在进行耐压试验过程中，发现任何异常情况或设备故障，应立即停止测试，并向专业人员报告，及时排除故障。

8. 在测试完成后，必须对设备进行清理和维护，并及时将其归位。

测试区域也必须进行清理和整理，确保安全整洁。

三、安全措施1. 在测试区域内必须设立警示标志，标明高压区域，禁止未经许可的人员入内。

以提醒他人注意安全，避免发生意外。

2. 在测试区域内必须设立保护围栏，并配备可靠且难以解除的锁扣，以确保未经授权的人员不能无意或恶意进入测试区域。

3. 在高压测试过程中，应提供适当的紧急救援设备，如急救箱、灭火器等，以应对突发状况。

4. 在进行耐压试验之前，应对操作人员进行相关培训，包括设备操作、紧急救援等，提高操作人员的安全意识和应变能力。

5. 在进行高压测试时，必须保持通讯畅通，确保能及时与外界联系，以便及时求助和报警。

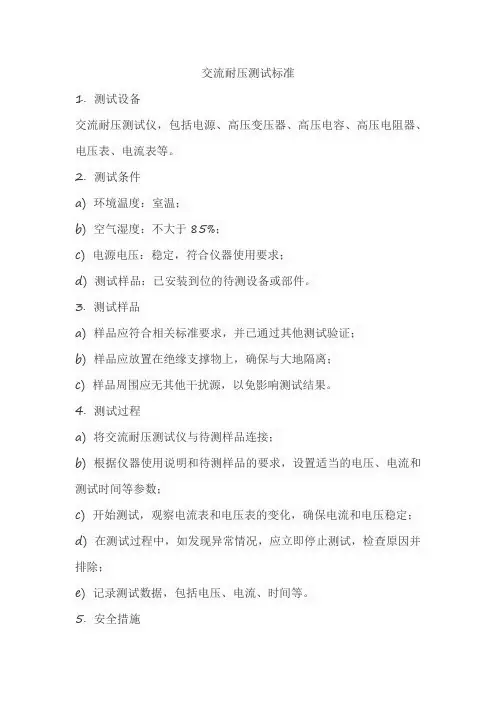

交流耐压测试标准1. 测试设备交流耐压测试仪，包括电源、高压变压器、高压电容、高压电阻器、电压表、电流表等。

2. 测试条件a) 环境温度：室温；b) 空气湿度：不大于85%；c) 电源电压：稳定，符合仪器使用要求；d) 测试样品：已安装到位的待测设备或部件。

3. 测试样品a) 样品应符合相关标准要求，并已通过其他测试验证；b) 样品应放置在绝缘支撑物上，确保与大地隔离；c) 样品周围应无其他干扰源，以免影响测试结果。

4. 测试过程a) 将交流耐压测试仪与待测样品连接；b) 根据仪器使用说明和待测样品的要求，设置适当的电压、电流和测试时间等参数；c) 开始测试，观察电流表和电压表的变化，确保电流和电压稳定；d) 在测试过程中，如发现异常情况，应立即停止测试，检查原因并排除；e) 记录测试数据，包括电压、电流、时间等。

5. 安全措施a) 操作人员必须经过专业培训，熟悉测试设备和测试流程；b) 在测试前，应检查待测样品是否符合安全要求，避免意外情况发生；c) 在测试过程中，应佩戴相应的防护设备，如绝缘手套、安全帽等；d) 在测试现场，应设置安全警示标识和隔离带，确保人员和设备安全。

6. 结果判定a) 根据待测样品的要求和相关标准，设定相应的合格阈值；b) 根据测试数据，判断样品是否合格，如电压、电流等参数是否符合要求；c) 如样品不合格，应进行维修或更换，并进行再次测试验证。

7. 测试报告a) 根据测试过程和结果，撰写测试报告；b) 测试报告应包括样品信息、测试参数、测试数据、结果判定等内容；c) 将测试报告归档保存，作为产品质量的可追溯记录。

8. 注意事项a) 在测试过程中，如发现异常情况或设备故障，应立即停止测试，检查原因并排除；b) 在测试过程中，应注意观察待测样品的反应，如有异常情况应及时处理；c) 在测试结束后，应对交流耐压测试仪进行维护保养，确保设备正常运行；d) 在进行交流耐压测试时，应遵循相关法律法规和安全规范的要求。

交流耐压试验安全操作规程模版一、引言本文旨在确保耐压试验操作过程中的安全性，保护员工生命财产安全，减少事故发生的可能性。

所有参与耐压试验的人员都应严格按照本规程的要求进行操作，切勿擅自修改规定的操作步骤或忽视安全警示。

二、适用范围本规程适用于所有参与耐压试验的人员，包括测试工程师、操作人员等。

三、定义和缩写词解释3.1 耐压试验：指对设备或材料进行高压测试以验证其耐压能力的过程。

3.2 操作人员：指直接参与耐压试验操作的人员。

3.3 测试工程师：指负责耐压试验整个过程的工程师。

四、安全操作规程以下为耐压试验的安全操作规程，操作人员必须严格遵守，不得有任何违规行为：4.1 佩戴个人防护装备在操作耐压试验设备之前，操作人员必须佩戴以下个人防护装备：安全帽、安全鞋、防护眼镜、防护手套等。

确保个人安全的同时，避免设备受到不必要的损坏或污染。

4.2 检查设备状态在进行耐压试验之前，操作人员需要仔细检查测试设备的状态，确保设备完整、无损坏或松动现象。

如发现任何异常情况，应立即报告测试工程师，并等待进一步的指示。

4.3 设置安全保护措施在进行耐压试验之前，测试工程师应根据具体情况设置相应的安全保护措施，包括但不限于设置警示标志、划定测试范围、隔离作业区域等。

操作人员必须严格遵守这些措施，切勿越过安全线进行操作。

4.4 遵循操作流程操作人员在进行耐压试验过程中必须按照规定的操作流程进行，切勿随意变更或忽略任何步骤。

如对操作流程有疑问，应立即向测试工程师咨询。

4.5 注意电气安全在进行耐压试验时，操作人员必须注意电气安全，切勿直接接触高压设备或导线。

必要时，应佩戴绝缘手套或使用绝缘工具进行操作。

4.6 预防火灾在进行耐压试验过程中，操作人员必须注意防火安全，切勿在作业区域内使用明火。

禁止在测试设备附近吸烟或使用易燃物品。

4.7 发生事故时应急处置如果发生意外事故，操作人员应立即报告测试工程师，并按照事故应急预案进行处置。

交流耐压试验的目的及试验规程要求交流耐压试验是一种对电气设备进行测试和评估的方法，旨在确保设备在正常使用和异常工作条件下的安全性和可靠性。

本文将介绍交流耐压试验的目的以及试验规程要求。

一、目的交流耐压试验的主要目的是验证电气设备在正常工作条件下的耐压能力，以及在异常工作条件下的安全性和可靠性。

通过该试验，可以确保设备在使用过程中不会发生电击、短路、漏电等安全问题，同时也能评估设备的绝缘性能和耐压能力。

二、试验规程要求交流耐压试验的试验规程要求主要包括以下几个方面：1. 试验电压：根据设备的额定电压和试验标准的要求，确定试验电压的大小。

通常，试验电压是设备额定电压的1.5倍。

2. 试验时间：根据试验标准的要求，确定试验时间的长短。

试验时间一般为1分钟，但在特殊情况下也可能延长至5分钟。

3. 试验环境：试验应在干燥、无风、无尘的环境中进行，以避免试验结果受到外部环境的影响。

同时，试验现场应保持良好的通风条件，以防止试验过程中产生的热量无法及时散发。

4. 试验设备：试验设备应符合相关标准的要求，并经过校准和验证。

试验设备的选用应考虑试验电压、试验电流和试验功率的要求，以确保能够提供稳定可靠的试验条件。

5. 试验方法：交流耐压试验通常采用电压升降斜率不超过1kV/s的斜波进行。

试验时，将试验电压施加在设备的绝缘部分上，观察是否发生击穿、漏电等现象，并记录试验电流的大小。

6. 试验结果：根据试验的结果，判断设备是否符合试验标准的要求。

如果设备发生击穿、漏电等现象，或试验电流超过规定的限值，说明设备存在安全隐患，需要进行维修或更换。

7. 试验报告：根据试验的结果，编写试验报告。

试验报告应包括试验设备的信息、试验条件、试验结果以及对试验结果的评价和建议。

总结：交流耐压试验是一项重要的电气设备测试方法，通过该试验可以验证设备在正常和异常工作条件下的安全性和可靠性。

试验规程要求包括试验电压、试验时间、试验环境、试验设备、试验方法、试验结果和试验报告等方面。

交流耐压试验试验时间和试验电压
交流耐压试验介绍：
交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

出现以下情况应停止交流耐压试验：
注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

——仅供参考。

交流浸水耐压试验要求浸水耐压试验是一种常见的耐压测试方法，用于评估产品在湿润或水下环境中的耐压试验性能。

该测试可以帮助确定产品是否能够在潮湿或水下环境中正常工作，以及是否满足相关标准和要求。

以下是交流浸水耐压试验的要求。

1.浸水条件：测试过程中，产品需要完全浸入水中。

可根据产品的使用环境和要求来确定浸水深度和时间。

应确保产品在浸水过程中没有任何泄漏或故障。

2.水质要求：浸水耐压试验中使用的水应符合相关标准要求，例如应为清洁自来水或去离子水。

如果应用场景需要，可根据实际情况添加相应的污染物。

3.测试设备：浸水耐压试验设备通常由一个浸水槽和一个压力系统组成。

浸水槽应具有足够的尺寸，以容纳待测产品。

压力系统应能提供所需的浸水压力，并确保其稳定性和准确性。

4.环境温度：在进行浸水耐压试验时，应将产品置于规定的环境温度下进行测试。

环境温度应能够模拟实际使用环境的温度条件，以评估产品在不同温度下的性能。

5.测试压力：浸水耐压试验的目的是测试产品在不同压力下的性能。

测试过程中，应逐步增加压力，直至达到所需的测试压力值。

在测试过程中，应持续施加并保持测试压力一段时间，以评估产品在该压力下的耐压能力。

6.测试时间：浸水耐压试验通常需要一定的测试时间。

测试时间的长短应根据产品的使用要求和相关标准来确定。

长时间的测试可以更好地评估产品的性能和稳定性。

7.测试结果评估：测试完成后，应根据相关的标准和要求来评估测试结果。

如果产品在测试过程中发生泄漏、短路、故障或其他异常情况，则该产品被认为未通过测试。

只有在产品经受住测试压力且无任何异常现象时，才能被认为通过了浸水耐压试验。

总之，浸水耐压试验是一项重要的测试方法，用于评估产品在湿润或水下环境中的性能。

通过严格遵守以上要求，可以确保测试结果的准确性和可靠性，从而保证产品的质量和可靠性。

交流耐压试验安全操作规程范本第一章总则第一条为了确保交流耐压试验的安全进行，保护试验人员的生命财产安全，制定本安全操作规程。

第二条适用范围：本规程适用于交流耐压试验操作过程中的安全管理和安全操作。

第三条安全管理原则：安全第一，预防为主，责任明确，逐级负责，全员参与。

第二章组织与管理第四条负责机构：确定试验的负责机构，配备专职或兼职的专业人员负责试验的安全管理及操作指导。

第五条试验组织：试验组织人员应具备相关的技术知识和操作经验，负责制定试验方案，并在试验前组织试验操作人员进行必要的培训。

第六条安全检查：试验组织人员应定期对试验设备进行安全检查，发现问题及时处理，并将检查记录备案。

第七条事故报告与处理：如发生试验事故，应立即报告上级负责人，并按照事故应急预案进行处理。

第八条应急预案：试验组织人员应制定相应的应急预案，并向试验操作人员进行培训。

第三章试验操作第九条操作人员：试验操作人员应经过专门培训，并持有相关证书，熟悉试验过程和操作要求，确保能够独立完成试验操作。

第十条安全准备：试验操作人员在进行试验操作前，应仔细检查试验设备和安全措施的完整性，并核对试验参数的准确性。

第十一条试验设备操作：试验操作人员应按照规定的程序和要求进行试验设备的操作，并及时记录试验数据。

第十二条设备维护：试验操作人员应定期对试验设备进行维护保养，并及时处理设备故障。

第十三条试验现场安全：试验操作人员应保持试验现场的整洁与安全，保障通道畅通，避免堆放杂物和易燃易爆物品。

第十四条紧急停机：如发生设备故障或其他危险情况，试验操作人员应立即采取紧急停机措施，并报告上级负责人。

第四章安全防护第十五条人身防护：试验操作人员应佩戴必要的个人防护用品，如绝缘手套、绝缘靴等，确保个人安全。

第十六条电气安全：试验操作人员应确保试验设备的接地良好，避免电气触电事故的发生。

第十七条防爆措施：如试验存在爆炸风险，试验操作人员应采取相应的防爆措施，保障人员的安全。

交流浸水耐压试验要求
根据《煤矿井下安装、运行、维修、管理工作细则》和《煤矿电气试验规程》规定，检修后的橡套电缆必须进行浸水耐压试验。

试验时要将电缆两端露出水面，其余部分浸入水中1小时后进行，然后将一根芯线接试验电源，其余芯线短路接地。

做耐压试验时，对不同电压等级的橡套电缆，应采用交流50HZ、2倍额定电压加1KV的试验电压或2.5倍试验电压进行试验（取高值试验，见下表），耐压时间为5分钟。

若电缆不被击穿即为耐压试验合格。

试验后再用按规定等级的兆欧表测定绝缘电阻（1140V及以下电缆用1KV兆欧表，1140V以上电缆用2.5KV 兆欧表），若与试验前无明显变化即可。
