交流耐压试验时间和试验电压

真空断路器交流耐压试验标准
真空断路器交流耐压试验的标准是根据国家的电气设备验收规范和电力行业的相关标准来制定的。

在中国，这类标准通常由国家能源局或者中国电力科学研究院等机构发布和更新。

按照GB/T 11022-2011《高压开关设备和控制设备标准的通用技术条件》以及其他相关的
标准和规范，真空断路器在进行交流耐压试验时，需要满足以下几个方面的要求：
1. **试验电压**：试验电压应按照断路器的额定电压和类型来确定，通常为断路器额定
电压的80%或100%。

2. **试验方法**：试验通常采用交流电压，可以在断路器的一个或多个相位上进行。

试
验时应确保电压分布均匀，且在试验过程中不应对断路器造成机械或热损伤。

3. **试验时间**：试验时间通常为1分钟，但也可以根据制造商的技术要求或标准进行
调整。

4. **试验结果判定**：在试验过程中，断路器不应发生闪络或击穿。

试验后，应对断路
器进行详细的检查，确保没有绝缘损坏或其他缺陷。

5. **试验环境**：试验应在符合安全规范的环境中进行，并确保周围环境温度、湿度和
清洁度等条件满足试验要求。

6. **试验周期**：试验的周期通常取决于断路器的使用环境和条件，以及设备的维护状况。

需要注意的是，上述只是概述了一些基本的试验要求和准则，具体的试验标准和要求应参照最新的国家或行业标准进行。

在进行交流耐压试验时，必须遵循相关的安全规程和操作指南，以确保人员和设备的安全。

电气安全用具的试验周期和试验（1）绝缘棒、封地线：电压等级6-10kV，试验周期是每年1次，标准是交流耐压时间5min，电压等级35-154kV，试验周期是每年1次，标准是交流耐压4倍相电压，时间5min；电压等级220kV，试验周期是每年1次，标准是交流耐压2倍相电压，时间5min。

（2）绝缘挡板：电压等级6-10kV，试验周期是每年1次，标准是交流耐压30kV，时间5min；电压等级35(20-44)kV，试验周期是每年1次，交流耐压80kV，时间5min。

（4）验电笔：电压等级6-10kV，试验周期是每6个月1次，标准是交流耐压40kV，时间5min；电压等级20-35kV，试验周期是每6个月1次，标准是交流耐压105kV，时间5min。

（5）绝缘手套：电压等级高压，试验周期是每6个月1次，标准是交流耐压9kV，时间1min，泄漏电流平大于9mA，电压等级低压，试验周期是每6个月1次，标准是交流耐压2.5kV，时间1min，泄漏电流不大于2.5mA。

（6）橡胶绝缘靴：电压等级高压，试验周期是每6个月1次，标准是交流耐压15kV，时间1min，泄漏电流不大于7.5mA。

（7）核相器电阻管：电压等级5kV，试验周期是每6个月1次，标准是交流耐压6－10kV，时间1min，泄漏电流1.7-2.4mA；电压等级10kV，试验周期是每6个月1次，标准是交流耐压10kV，时间1min，泄漏电流1.4-1.7mA。

电气安全用具的试验周期和试验（二）为了确保电气安全用具的正常运行和使用安全，需要进行定期的试验和检验。

这些试验和检验包括设备检查、绝缘测试和接地测试等。

以下是电气安全用具的试验周期和试验的详细介绍。

一、试验周期的确定电气安全用具的试验周期应根据用具的使用环境、频率和重要性来确定。

一般来说，试验周期可以分为以下几个等级：1. 高重要性电气安全用具：如医疗设备、安全防护装置等，其试验周期通常为一年一次。

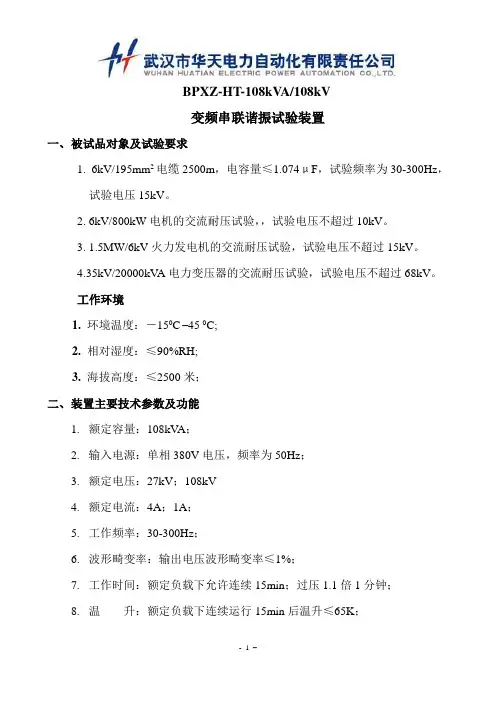

BPXZ-HT-108kVA/108kV变频串联谐振试验装置一、被试品对象及试验要求1. 6kV/195mm2电缆2500m，电容量≤1.074μF，试验频率为30-300Hz，试验电压15kV。

2. 6kV/800kW电机的交流耐压试验，，试验电压不超过10kV。

3. 1.5MW/6kV火力发电机的交流耐压试验，试验电压不超过15kV。

4.35kV/20000kV A电力变压器的交流耐压试验，试验电压不超过68kV。

工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度：≤2500米；二、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV；108kV4.额定电流：4A；1A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续15min；过压1.1倍1分钟；8.温升：额定负载下连续运行15min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》四、装置容量确定6kV/195mm2电缆2500m，电容量≤1.074μF，试验频率为30-300Hz，试验电压15kV。

频率取35HZ试验电流 I=2πfCU试 =2π×35×1.074×10-6×15×103=3.4A对应电抗器电感量 L=1/ω2C=20H,设计四节电抗器，使用电抗器四节电抗器并联，则单节电抗器为27kVA/27kV/1A/80H。

交流耐压试验时间和试
验电压
The manuscript was revised on the evening of 2021
交流耐压试验试验时间和试验电压
交流耐压试验介绍：
交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

出现以下情况应停止交流耐压试验：
电力电缆在做交流耐压试验时，出现以下情况之一，电缆绝缘可能有缺陷；
（1）电压上升或者保持的过程中泄漏电流不稳定；
（2）泄漏电流随着电压的升高急剧上升；
（3）泄露电流随着交流耐压的时间延长有所上升；
如果上述试验条件或有特殊规定时，可以采用施加正常系统相对地电压24小时方法代替交流耐压试验。

注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

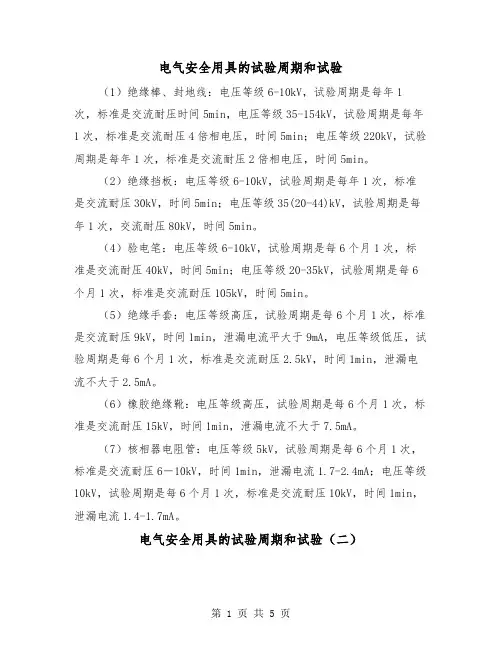

2024年电气安全用具的试验周期和试验（1）绝缘棒、封地线：电压等级6-10kV，试验周期是每年1次，标准是交流耐压时间5min，电压等级35-154kV，试验周期是每年1次，标准是交流耐压4倍相电压，时间5min；电压等级220kV，试验周期是每年1次，标准是交流耐压2倍相电压，时间5min。

（2）绝缘挡板：电压等级6-10kV，试验周期是每年1次，标准是交流耐压30kV，时间5min；电压等级35(20-44)kV，试验周期是每年1次，交流耐压80kV，时间5min。

（4）验电笔：电压等级6-10kV，试验周期是每6个月1次，标准是交流耐压40kV，时间5min；电压等级20-35kV，试验周期是每6个月1次，标准是交流耐压105kV，时间5min。

（5）绝缘手套：电压等级高压，试验周期是每6个月1次，标准是交流耐压9kV，时间1min，泄漏电流平大于9mA，电压等级低压，试验周期是每6个月1次，标准是交流耐压2.5kV，时间1min，泄漏电流不大于2.5mA。

（6）橡胶绝缘靴：电压等级高压，试验周期是每6个月1次，标准是交流耐压15kV，时间1min，泄漏电流不大于7.5mA。

（7）核相器电阻管：电压等级5kV，试验周期是每6个月1次，标准是交流耐压6－10kV，时间1min，泄漏电流1.7-2.4mA；电压等级10kV，试验周期是每6个月1次，标准是交流耐压10kV，时间1min，泄漏电流1.4-1.7mA。

2024年电气安全用具的试验周期和试验（二）____年电气安全用具的试验周期和试验的详细说明如下：1. 试验周期：____年电气安全用具的试验周期通常由国家或地方政府的相关部门规定。

一般而言，试验周期分为年度试验和特殊情况下的补充试验两个阶段。

年度试验通常每年进行一次，而补充试验则根据具体情况进行。

2. 年度试验：年度试验是对电气安全用具的常规检测，通常包括以下几个方面的试验内容：2.1 外观及标志检测：检查电气安全用具的外观是否完好无损，产品标志是否准确、清晰，防护用具是否固定完备等。

交流耐压试验1 交流耐压试验作用概述交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

交流耐压试验是破坏性试验。

在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。

2交流试验电压的产生工频高电压通常采用高压试验变压器来产生。

对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。

2.1高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。

通常试验变压器是成套设备。

图1是一种典型的试验接线。

图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。

当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。

采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。

2.2串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。

图2串联谐振回路原理接线图当电源频率f、电感L及被试品电容C满足下式时回路处于串联谐振状态，此时(1)回路中电流为(2)式中U lx——励磁电压；R——高压回路的有效电阻。

满足10kV及以下电动机的交流耐压试验一、被试品对象及试验要求（1）满足35kV，300mm2，500m交联电缆的交接交流耐压试验，试验电压52kV；（2）满足10kV，400mm2，1km交联电缆的交接交流耐压试验，试验电压21.8kV；（3）满足10kV及以下电动机的交流耐压试验，试验电压16kV，试验频率45-65Hz;（4）满足35kV等级及以下PT、CT、套管、支柱绝缘子、隔离开关的交流耐压试验，试验电压不超过200kV，试验频率30-300Hz；工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：360kV A；2.输入电源：单相220V电压，频率为50Hz；3.额定电压：200kV4.额定电流：1.8 A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五\装置容量确定35kV/300mm2电缆，长度500m，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。

频率取70HZ试验电流 I=2πfCU试 =2π×70×0.095×10-6×52×103=2.2A对应电抗器电感量 L=1/ω2C=54H设计四节电抗器，使用电抗器二节串联二节并联，则单节电抗器为90kVA/50kV/1.8A/54H。

什么叫做交流耐压试验交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为１ｍｉｎ）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的《电力设备预防性试验规程》和《电气设备交接试验规程》中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给出试验电压的标准和数值。

交流耐压试验可以分为下列几种：（1）交流工频耐压试验；（2）0.1Hz试验；（3）冲击波耐压试验；（4）倍频感应电位试验和操作波试验；（5）局部放电试验。

其中用得最为普遍的是交流工频耐压试验。

2.4.2 交流工频耐压试验下图中给了交流工频耐压试验的接线图。

在图中接于测量线圈P1、P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1、C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

Ｓ１、Ｓ２－开关；ＦＵ－熔断器；Ｔ１－调压器；Ｔ２－试验变压器；ＫＭ－过流继电器；Ｐ１、Ｐ２－测量线圈；Ｒ１－保护电阻；Ｒ２－球隙保护电阻；Ｇ－保护球隙；Ｃ１，Ｃ２－电容分压器；ＣＸ－被试绝缘2.4.3影响因素和分析判断2.4.3.1 影响因素（1）必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷（例如受潮），应排除缺陷后进行。

（2）被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。

如3-10kV 变压器应静止5-6h 。

（3）应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3 ％的试验电压连续升到试验电压值。

交流耐压试验时间和试
验电压
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
交流耐压试验试验时间和试验电压
交流耐压试验介绍：
交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

出现以下情况应停止交流耐压试验：
电力电缆在做交流耐压试验时，出现以下情况之一，电缆绝缘可能有缺陷；
（1）电压上升或者保持的过程中泄漏电流不稳定；
（2）泄漏电流随着电压的升高急剧上升；
（3）泄露电流随着交流耐压的时间延长有所上升；
如果上述试验条件或有特殊规定时，可以采用施加正常系统相对地电压24小时方法代替交流耐压试验。

注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

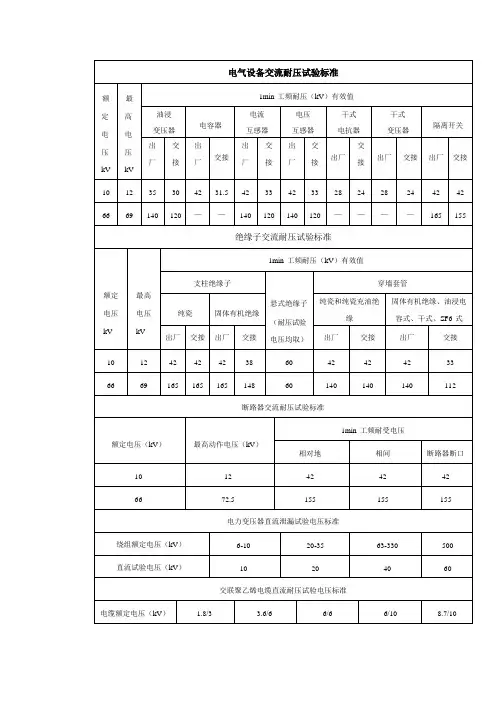

耐压试验的电压值
耐压试验是一种用于检测电气设备和电力系统的耐压性能的测试方法。

在实际应用中，耐压试验通常通过施加高电压来检测设备或系统在额定电压下是否能够正常工作，并且能够承受一定的过电压冲击。

在进行耐压试验时，需要根据被测试设备或系统的额定电压确定测试的电压值。

一般来说，测试电压应该是额定电压的 1.5倍，同时还需要考虑设备或系统的工作环境和使用要求。

通过施加高电压，可以检测设备或系统的绝缘性能、耐受能力以及可靠性，以确保其在正常使用条件下不会发生电气故障或事故。

耐压试验的电压值通常分为直流和交流两种。

直流耐压试验电压一般为额定电压的2倍加1千伏，交流耐压试验电压一般为额定电压的2倍加2千伏。

直流耐压试验主要用于检测绝缘介质的绝缘强度和可靠性，而交流耐压试验主要用于检测绝缘介质的耐受能力和耐压性能。

在进行耐压试验时，需要注意以下几点。

首先，测试过程中应保持设备或系统正常工作状态，并记录测试过程中的数据和观察结果。

其次，测试时应注意安全，采取必要的防护措施，以避免电击和其他安全事故的发生。

最后，测试结束后，应根据测试结果评估设备或系统的可靠性和安全性，并采取相应的维修和改进措施。

耐压试验的电压值是保证电气设备和电力系统正常运行的重要指标之一。

通过合理选择测试电压，可以检测设备或系统的耐压性能，并及时发现潜在的故障和问题。

因此，在设计和使用电气设备和电力系统时，应充分考虑耐压试验的要求，并确保测试电压的准确性和可靠性。

只有这样，才能保证设备或系统的安全可靠运行，避免电气故障和事故的发生，保障人身安全和财产安全。

精心整理
交流耐压试验试验时间和试验电压
交流耐压试验介绍：
交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

代替交流耐压试验。

注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

现场直流和交流耐压试验标准直流和交流耐压试验是对电力设备和电气设备进行电气安全性能检测的重要手段。

本文将介绍现场直流和交流耐压试验的标准和要求，以确保设备在正常使用过程中的安全性能。

一、引言现场直流和交流耐压试验是电气设备的重要检测环节，其目的是验证设备在正常运行条件下的耐压能力。

本文将介绍现场直流和交流耐压试验的标准和相关要求，以帮助读者更好地了解这一测试过程。

二、直流耐压试验标准和要求1. 直流耐压试验标准直流耐压试验通常遵循国际电工委员会（IEC）发布的相关标准，如IEC 60060和IEC 60270。

根据不同设备的类型和规格，测试标准会有所不同。

在进行直流耐压试验时，应根据具体设备的规格和标准进行操作。

2. 直流耐压试验要求直流耐压试验的要求主要包括以下几个方面：- 测试设备：使用符合标准要求的测试设备进行测试，以确保测试结果的准确性和可靠性。

- 测试电压：根据设备的规格和标准要求，确定适当的测试电压。

- 测试时间：根据设备的规格和标准要求，确定适当的测试时间。

- 测试结果：根据测试结果评估设备的耐压能力，检查是否存在泄漏电流或其他安全隐患。

三、交流耐压试验标准和要求1. 交流耐压试验标准交流耐压试验通常遵循国际电工委员会（IEC）发布的相关标准，如IEC 60060和IEC 60270。

根据不同设备的类型和规格，测试标准会有所不同。

在进行交流耐压试验时，应根据具体设备的规格和标准进行操作。

2. 交流耐压试验要求交流耐压试验的要求主要包括以下几个方面：- 测试设备：使用符合标准要求的测试设备进行测试，以确保测试结果的准确性和可靠性。

- 测试电压：根据设备的规格和标准要求，确定适当的测试电压。

- 测试时间：根据设备的规格和标准要求，确定适当的测试时间。

- 测试结果：根据测试结果评估设备的耐压能力，检查是否存在泄漏电流或其他安全隐患。

四、结论现场直流和交流耐压试验是对电气设备进行电气安全性能检测的重要环节。

交流耐压试验电压标准首先，我们需要明确交流耐压试验电压标准的定义。

交流耐压试验电压是指在一定时间内，设备或产品能够承受的交流电压的最大值。

它通常以标称电压的倍数来表示，如1.5倍、2倍等。

在进行交流耐压试验时，将指定的交流耐压试验电压加在设备上，观察设备在该电压下是否出现击穿、放电、短路等异常情况，以此来评估设备的绝缘性能和耐压能力。

其次，交流耐压试验电压标准的制定是基于设备的使用环境和安全要求的。

不同类型的设备和不同的用途，其交流耐压试验电压标准也会有所不同。

一般来说，电气设备的交流耐压试验电压标准应当符合国家标准或行业标准的规定，以确保设备在正常使用和异常情况下都能够保持良好的绝缘性能和耐压能力。

在实际的生产和使用过程中，我们需要严格按照交流耐压试验电压标准的要求进行测试和检测。

首先，需要选择合适的测试设备和仪器，确保测试的准确性和可靠性。

其次，需要在符合安全要求的环境下进行测试，避免因测试操作不当而导致的安全事故。

最后，需要对测试结果进行准确的记录和分析，及时发现并解决可能存在的问题，以确保设备的安全运行。

除了严格遵守交流耐压试验电压标准外，我们还应该注重设备的日常维护和管理。

定期对设备进行绝缘电阻测试、绝缘油检测等工作，及时发现并排除潜在的安全隐患。

同时，加强对设备操作人员的培训和管理，提高其对设备安全运行的重视和责任感。

总之，交流耐压试验电压标准是保障设备安全运行的重要指标，正确理解和遵守这一标准对于提高设备的安全性能和可靠性具有重要意义。

我们应该加强对交流耐压试验电压标准的理解和应用，确保设备在生产和使用过程中能够始终保持良好的绝缘性能和耐压能力，为人们的生产和生活提供更加可靠的保障。

BPXZ-HT-270kV A/270kV/45kV调频式串联谐振试验装置一、被试品对象及试验要求1、31500/110kV电力变压器的交流耐压试验，电容量≤0.012μf，试验频率为45-65Hz，试验电压160kV。

2、35kV/300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz，试验电压52kV。

3、110kV变电站绝缘子，开关，GIS等电气设备的交流耐压试验，试验频率为30-300Hz，最高试验电压265kV。

4、10kV/300mm2电缆3000m，电容量≤1.11μF，试验频率为30-300Hz,试验电压22kV。

5、10kV/10000kW电机的交流耐压试验，试验频率为45-65Hz，试验电压≤16kV。

二、工作环境1.环境温度：－150C–45 0C；2.相对湿度：≤90%RH；3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：270kV A；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；180kV；270kV4.额定电流：6A；3A；1.5A；1.0A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV,300mm2电缆1000m，电容量≤0.19μF，试验频率为30-300Hz,试验电压52kV。

交流耐压试验交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为1min）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

一、交流工频耐压试验1、试验变压器耐压的接线原理交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。

通常试验时采用是成套设备（包括控制及调压设备）。

图1－18中给出交流工频耐压试验的接线图。

C X图1－18 交流耐压试验接线图S1、S2——开关；FU——熔断器；T1——调压器；T2——试验变压器；KM——过流继电器；P1、P2——测量线圈；R1——保护电阻；R2——球隙保护电阻；G——保护球隙；C1、C2——电容分压器；C x——被试绝缘在图中接于测量线圈P1、P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1和C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

我国的试验变压器有各种电压和容量等级，各单位在购置试验器时应对本单位的电气设备在实验电压下的充电进行计算，根据充电电流小于试验变压器的额定输出电流的原则来选择试验变压器的容量。

而充电电流可以用被试物的电容X C 来估算（X C U I ω试验电压充=），X C 可用西林电桥来测定。

2、串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机组、变压器、GIS 、交联电缆等大容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。
