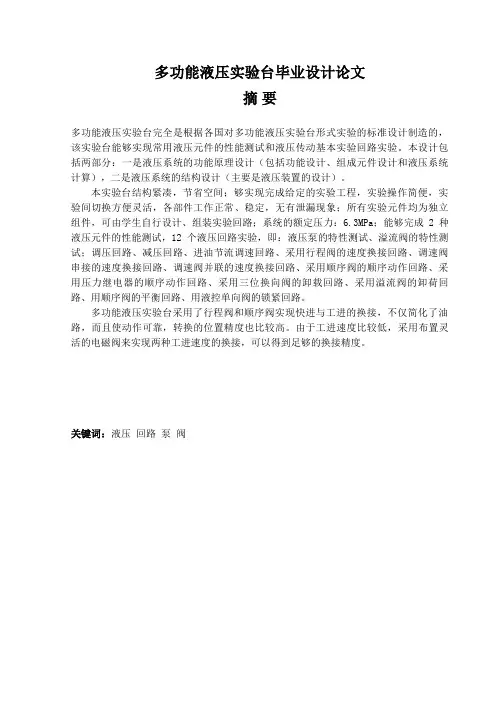

多功能液压实验台本科课程设计The latest revision on November 22, 2020多功能液压实验台毕业设计论文摘要多功能液压实验台完全是根据各国对多功能液压实验台形式实验的标准设计制造的，该实验台能够实现常用液压元件的性能测试和液压传动基本实验回路实验。
本设计包括两部分：一是液压系统的功能原理设计（包括功能设计、组成元件设计和液压系统计算），二是液压系统的结构设计（主要是液压装置的设计）。

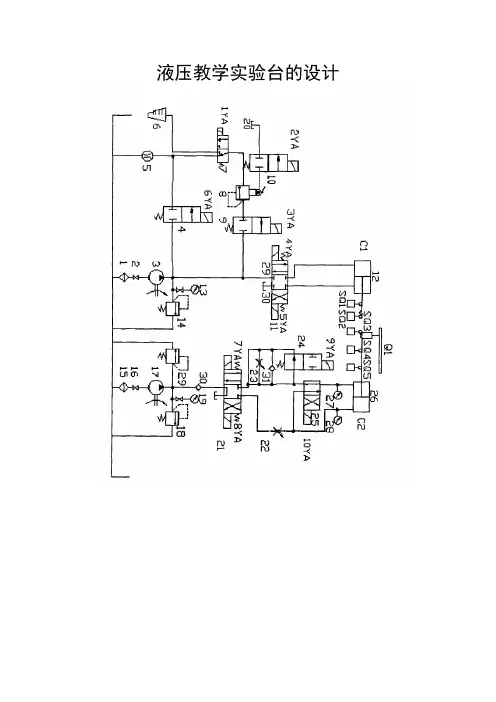

本实验台结构紧凑，节省空间；够实现完成给定的实验工程，实验操作简便，实验间切换方便灵活，各部件工作正常、稳定，无有泄漏现象；所有实验元件均为独立组件，可由学生自行设计、组装实验回路；系统的额定压力：6.3MPa；能够完成2种液压元件的性能测试，12个液压回路实验，即：液压泵的特性测试、溢流阀的特性测试；调压回路、减压回路、进油节流调速回路、采用行程阀的速度换接回路、调速阀串接的速度换接回路、调速阀并联的速度换接回路、采用顺序阀的顺序动作回路、采用压力继电器的顺序动作回路、采用三位换向阀的卸载回路、采用溢流阀的卸荷回路、用顺序阀的平衡回路、用液控单向阀的锁紧回路。
多功能液压实验台采用了行程阀和顺序阀实现快进与工进的换接，不仅简化了油路，而且使动作可靠，转换的位置精度也比较高。
由于工进速度比较低，采用布置灵活的电磁阀来实现两种工进速度的换接，可以得到足够的换接精度。
关键词：液压回路泵阀AbstractHydraulic multi-functional test-bed is in accordance with national test-bed for multi-function hydraulic form of the standard design and manufacture of test, the test commonly used to achieve the performance of hydraulic components and hydraulic test loop experiments the basic experiment. The design includes two parts: First, the principle of hydraulic system design (including functional design, component design and hydraulic system components), the second is the structural design of the hydraulic system (mainly the design of the hydraulic device).Compact structure of the test-bed to save space。
enough to achieve the completion of the pilot project to set the experimental method is simple, convenient and flexible switch between experiments, the components of the work of a normal, stable, non-leakage phenomenon。
all experimental components are independent components, can be students to design, assemble experimental circuit。
system rated pressure: 6.3MPa。
able to complete two kinds of performance testing of hydraulic components, hydraulic circuit 12 experiments,Namely: the characteristics of hydraulic pump testing, the characteristics of relief valve testing。
regulator loop decompression loop speed control loop into the oil-savings, speed of adoption of trip-for-access valve circuit, the speed governor valve for next series loop speed control valve for the speed of parallel access circuit, the order of sequence valve action circuits, using the pressure of the order of the relay loop action, the use of three of the unloading valve circuit, the unloading relief valve of the circuit, with the order of circuit balance valve, pilot controlled check valve with the locking loop.Test-bed multi-function hydraulic valve using a trip valve and the order and work to achieve fast-forward into the next exchange, not only simplifies the circuit, but also action and reliable conversion of positional accuracy is high. As the work is relatively low speed, using a flexible arrangement of the solenoid valve to achieve the speed of the two-for-work into the next, can be sufficient accuracy for access.Key words：hydraulic circuit pump valve目录1液压技术概述1.1液压技术的应用和发展简况液压与气压传动相对于机械传动来说是一门新兴技术。
虽然从17世纪中叶叶帕斯卡提出静压传递原理、18世纪末英国制造出世界上第一台水压机算起，已有几百年的历史，但液压与气压传动在工业上被广泛采用和有较大幅度的发展确是20世纪中期以后的事情。
近代液压传动是由19世纪崛起并蓬勃彭破发展的石油工业推动起来的，最早实践成功的液压传动装置是舰艇上的炮塔转换器，其后才在机床上应用。
第二次世界大战其间，由于军事工业和装备迫切需要反应迅速、动作准确、输出功率大的液压传动装置及控制装置，促使液压技术迅速发展。
战后，液压技术很快转入民用工业，在机械、工程机械、冶金机械、塑料机械、农林机械、汽车、船舶等行业得到了大幅度的应用和发展。
20世纪60年代以后，随着原子能、空间技术、电子技术等方面的发展，液压技术向更广阔的领域渗透，发展成为包括传动、控制和检测在内的一门完整的自动化技术。
现今，采用液压传动的程度已成为衡量一个国家工业水平的重要标志之一。
如发达国家生产的95%的工程机械、90%的数控加工中心、95%以上的自动线都采用了液压传动。
随着液压机械自动化程度的不断提高，液压元件应用数量急剧增加，元件小型化、系统集成化是必然的发展趋势。
特别是近十年来，液压技术与传感技术、微电子技术密切结合，出现了许多诸如电液比例控制阀、数字阀、电液伺服液压缸等机（液）电一体化元器件，使液压技术在高压、高速、大功率、节能高效、低噪声、使用寿命长、高度集成化等方面取得了重大发展。
无疑，液压元件和液压系统的计算机辅助设计（CAD）、计算机辅助实验（CAT）和计算机实时控制也是当前液压技术的发展方向。
1.2液压传动的优缺点与机械传动和电力拖动系统相比，液压传动具有以下优点：1.液压元件的布置不受严格的空间位置限制，系统中各部分用管道连接，布局安装有很大的灵活性，能构成用其他方法难以组成的复杂系统。
2.可以在运行过程中实现大范围的无级调速，调速范围可达2000：1。
3.液压传动和液气联动传递运动均匀平稳，易于实现快速启动、制动和频繁的换向。
4.操作控制方便、省力，易于实现自动控制、中远程距离控制、过载保护。
与电气控制、电子控制相结合，易于实现自动工作循环和自动过载保护。
5.液压元件属机械工业基础件，标准化、系列化和通用化程度较高，有利于缩短机器的设计、制造周期和降低制造成本。
除此之外，液压传动突出的优点还有单位质量输出功率大。
因为液压传动的动力元件可采用很高的压力（一般可达32Mpa，个别场合更高），因此，在同等输出功率下具有体积小、质量小、运动惯性小、动态性能好的特点。
液压传动的缺点：1.在传动过程中，能量需经两次转换，传动效率偏低。
2.由于传动介质的可压缩性和泄漏等因素的影响，不能严格保证定比传动。
3.液压传动性能对温度比较敏感，不能在高温下工作，采用石油基液压油作传动介质时还需注意防火问题。
液压元件制造精度高，系统工作过程中发生故障不易诊断。
总的来说，液压传动的优点是主要的，其缺点将随着科学技术的发展会不断得到克服。
例如，将液压传动与气压传动、电力传动、机械传动合理地联合使用，构成气液、电液（气）、机液（气）等联合传动，以进一步发挥各自的优点，相互补充，弥补某些不足之处。
2液压系统方案设计2.1调压回路调压回路的功能在于调定或限制液压系统的最高工作压力，或者使执行机构在工作过程不同阶段实现多级压力变换。
一般由溢流阀来实现这一功能。
图1为最基本的调压回路。
当改变节流阀2的开口来调节液压缸速度时，溢流阀1始终开启溢流，使系统工作压力稳定在溢流阀1调定压力附近，溢流阀1作定压阀用。
如果在先导型溢流阀1的遥控口上接一远程调压阀3，则系统压力可由阀3远程调压控制。
主溢流阀的调定压力必须大于远程调压阀的调定压力。
2.2减压回路减压回路的功能在于使系统某一支路具有低于系统压力调定值的稳定工作压力，机床的工作夹紧、导轨润滑及液压系统的控制油路常需减压回路。
