液压试验台原理图

液压综合试验台设计樊涛１，２，牛晓华１，２，３，吴兆迁１，２（１．国家林业局哈尔滨林业机械研究所，黑龙江哈尔滨１５００８６；２．中国林业科学研究院新技术研究所，北京１０００９１；３．东北林业大学，黑龙江哈尔滨１５００４０）摘要：介绍了计算机辅助测试液压综合试验台的系统设计、工作原理及主要技术指标。

该试验台综合了液压泵、液压阀和液压缸专用试验台的性能，达到了一机多用的目的，还具有测试数据自动记录和处理、测试数据准确可靠及方便等特点。

关键词：试验台；计算机辅助测试；测试参数中图分类号：ＴＨ１３７文献标识码：Ａ文章编号：１００１－４４６２（２００８）０８－００３１－０３ＤｅｓｉｇｎｏｆＨｙｄｒａｕｌｉｃＧｅｎｅｒａｌＴｅｓｔＳｔａｎｄＦＡＮＴａｏ１，２，ＮＩＵＸｉａｏ－ｈｕａ１，２，３，ＷＵＺｈａｏ－ｑｉａｎ１，２（１．ＨａｒｂｉｎＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＦｏｒｅｓｔｒｙＭａｃｈｉｎｅｒｙ，ｔｈｅＳｔａｔｅＡｄｍｉｎｉｓｔｒａｔｉｏｎｏｆＦｏｒｅｓｔｒｙ，ＨａｒｂｉｎＨｅｉｌｏｎｇｊｉａｎｇ１５００８６，Ｃｈｉｎａ；２．ＮｅｗＴｅｃｈｎｏｌｏｇｙＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，ＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＦｏｒｅｓｔｒｙ，Ｂｅｉｊｉｎｇ１０００９１，Ｃｈｉｎａ；３．ＮｏｒｔｈｅａｓｔＦｏｒｅｓｔｒｙＵｎｉｖｅｒｓｉｔｙ，ＨａｒｂｉｎＨｅｉｌｏｎｇｊｉａｎｇ１５００４０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｓｙｓｔｅｍｄｅｓｉｇｎ，ｗｏｒｋｉｎｇｐｒｉｎｃｉｐｌｅａｎｄｍａｉｎｔｅｃｈｎｉｃａｌｉｎｄｅｘｅｓｏｆｔｈｅｃｏｍｐｕｔｅｒ－ａｉｄｅｄｈｙｄｒａｕｌｉｃｇｅｎｅｒａｌｔｅｓｔｓｔａｎｄａｒｅｉｎｔｒｏｄｕｃｅｄ．Ｉｔｃｏｍｂｉｎｅｓｔｈｅｐｅｒｆｏｒｍａｎｃｅｏｆｔｈｅｔｅｓｔｓｔａｎｄｓｓｐｅｃｉａｌｌｙｄｅｓｉｇｎｅｄｆｏｒｈｙｄｒａｕｌｉｃｐｕｍｐｓ，ｈｙｄｒａｕｌｉｃｖａｌｖｅｓａｎｄｈｙｄｒａｕｌｉｃｃｙｌｉｎｄｅｒｓａｎｄｔｈｅｒｅｆｏｒｅ，ｉｔｃａｎｂｅｕｓｅｄｆｏｒｓｅｖｅｒａｌｐｕｒｐｏｓｅｓ．Ｔｈｅｓｔａｎｄａｌｓｏｆｅａｔｕｒｅｓａｕｔｏｍａｔｉｃｒｅｃｏｒｄｉｎｇａｎｄｈａｎｄｌｉｎｇｏｆｔｅｓｔｄａｔａ，ａｃｃｕｒａｃｙａｎｄｒｅｌｉａｂｉｌｉｔｙｏｆｔｅｓｔｄａｔａａｎｄｃｏｎｖｅｎｉｅｎｃｅ．Ｋｅｙｗｏｒｄｓ：ｔｅｓｔｓｔａｎｄ；ｃｏｍｐｕｔｅｒ－ａｉｄｅｄｔｅｓｔ；ｔｅｓｔｄａｔａ随着科学技术的不断发展，液压技术在各个领域得到了广泛的应用，尤其在林业机械方面正发挥着越来越重要的作用。

兖州煤业股份有限公司济三煤矿液压试验台使用说明书山东科技大学仪器仪表研究所2010年8月目录1 产品概述 (1)2 结构特点与工作原理 (1)2.1 总体结构及其工作原理 (1)2.2 泵组 (2)2.3 立柱缸架 (2)2.4 试验台 (3)3 技术参数 (4)4 操作说明 (4)4.1 被试阀的强度、密封试验 (5)4.2 被试缸的试验 (5)5 软件使用说明 (6)5.1 属性设置 (7)5.2 用户管理 (8)5.3 测试数据 (10)5.4 查看历史记录 (11)5.5 查看访问记录 (13)6 常见故障及排除方法 (14)7 安全保护措施 (15)8 维护保养 (15)8.1 日常检查项目和内容 (16)8.2 定期维护项目和内容 (16)9 运输、贮存 (16)9.1 吊装、运输注意事项 (16)9.2 贮存条件、贮存期限及注意事项 (17)10 易损件明细表 (17)1 产品概述本设备是根据≤液压试验台技术协议≥的要求研制的，适用于液压支架缸和液压阀的强度密封检测试验。

本设备采用手动操作控制，面板上有压力表显示数据，可以适时地观察被试缸及被试阀的工作压力及工作情况。

本设备主要由“泵组、试验台和立柱缸架”组成，采用固定式结构，以方便测试工作。

元件、管路和接头等采用不锈钢制造，操作台采用喷塑处理，缸架采用喷漆处理。

本设备具有外形美观、操作简单方便、使用寿命长等特点。

本设备工作环境温度：0℃~40℃；相对湿度：≤98%；大气压力：86KPa~106KPa。

2 结构特点与工作原理2.1 总体结构及其工作原理液压试验台由“泵组、试验台和立柱缸架”组成，液压试验台原理如图1。

①泵站组合②二位三通换向球阀③压力表④手动换向阀⑤液控单向阀⑥节流阀⑦增压缸⑧被试缸⑨被试阀图1液压原理图2.2 泵组泵源含470L容量液箱，为阀及缸的检测操作提供可靠能源。

2.3 立柱缸架立柱缸架表面喷漆。

见图2图2 立柱缸架图2.4 试验台试验操作台表面喷塑。

液压泵综合试验台设计摘要本文介绍了利用变频调速技术,通过微机进行综合测控的液压泵试验台的设计方法,并给出了该试验台对JB P - 40 泵的测试结果, 说明了该系统设计的合理性和有效性。

随着现代技术的发展,液压传动的应用越来越广泛。

尤其是高压、高速、大功率的场合,液压技术的应用更为普通,与此同时,人们对液压元件的质量也提出了更高的要求。

国内外厂商研制了许多新型的液压元件,这些新型的元件都需要进行全面的性能测试,因此就要求有高性能的试验装置。

本系统正是为了满足我院研制的JBP 系列新型径向柱塞泵的综合试验而设计的。

JBP 泵是由我院设计的新型径向柱塞泵, 该泵具有压力高、噪声低、寿命长、结构简单、对介质污染敏感小等特点,为了使该成果尽快转化,投入市场,需要对该泵进行全面的性能测试。

我们参照JB2147 - 85 液压泵型式试验标准[ 1 ] 所列的测试项目来进行试验台的设计。

系统要求测试泵在不同输入转速下的输出压力、流量、温度等多种参数,数据处理量大,为此我们应用变频调速技术和微机测控技术完成了试验台系统的总体设计。

通过实践证明系统设计是合理的,能获得令人满意的实验结果。

该系统设计主要分为两大部分: ( 1) 具有变频调速性能的液压系统设计; ( 2 ) 微机测控系统设计。

1液压系统设计试验台液压系统基本结构如图 1 所示。

1. 1 动力驱动部分设计液压泵试验台的动力源部分,我们采用了先进的变频调速技术。

变频器选用SAN EN 通用型全数字式变频器,该变频器内部配置了16 位微处理器,可以方便地和计算机进行接口,实现自动控制。

变频技术和液压技术的结合是目前液压传动的一个新的发展方向[ 2 ] , 我们的实验台通过应用这一新技术, 除了可进行常规的液压泵型试验外, 还可进行以下几个方面的研究:) 以软件方式控制液压泵的恒流量输出。

1将不同压力下液压泵的泄露量输入计算机, 给出控制函数,用来设定变频器的频率,改变泵的输入转速,补尝泄露,实现恒流。

液压泵性能测试及液压泵拆装实验一液压泵性能测试实验（一）实验目的：1.检查实验用泵压系是否能达到额定压力和额定流量。

.2.测定实验用泵的压力——流量特性。

3.测定液压泵的容积效率。

4.测定液压泵的总效率。

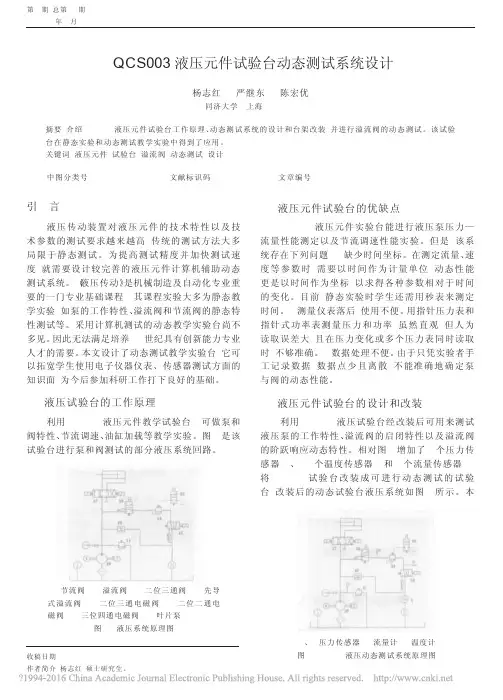

（二）实验设备：QCS003B液压实验台1.实验台液压系统图（图1--1）2.实验台液压元件一览表（表1--1）。

表1--1序号序号元件名称序号元件名称序号元件名称1 叶片泵 9 溢流阀 17 速度缸2 溢流阀 10 节流阀 18 加载缸3 电磁换向阀 11 电磁换向阀 19 功率表4 单向换向阀 12 电磁换向阀 20 流量计5 节流阀 13 压力换向阀 21 滤油器6 节流阀 14 被测溢流阀 22 滤油器7 节流阀 15 电磁换向阀 23 温度计8 叶片泵 16 电磁换向阀 24 量筒（1） 实验内容：１.液压泵额定压力和额定流量的测定。

实验台被测叶片泵的额定压力为63bar，额定流量为8.6L/min。

实验时调节实验台的溢流阀９和节流阀10，可分别由压力表P6和流量计20读出其压力和流量值。

实测值应达到或大于泵的额定值。

2.液压泵压力—流量特性的测定因液压泵工作时有间隙泄漏，泵的工作压力越高，其流量损失越大，实际流量越小。

依次改变泵的工作压力就能测出相应压力的流量值，从而得到泵的压力与流量的关系曲线q=f(p) 3.液压泵容积效率的测定液压泵的容积效率ηv 是泵在额定压力下工作时的流量q p 与零压时的流量之比。

分别测量泵在额定压力下的流量q p 和零压下（无负载）的流量q 0后，可按下式计算出泵的容积效率：ηv ＝opq q 4.液压泵总效率的测定液压泵的总效率η是泵在额定压力下工作时的输出功率p ou 与输出功率p i 的比值，即ioup p 泵的输入功率p i 也就是电机的输出功率p ou ’，它等于电机的输入功率p i ’与电机效率η’ 的乘积。

电机的输入功率的数值可由功率表１９读出。

SZL—1000/300型液压支架型式试验台使用说明书郑州煤机厂一九九六年四月一、试验台的用途SZL—1000/300型液压支架型式试验台是用于液压支架型式试验的大型专用试验设备。

液压支架在该试验台中以内加载方式进行型式试验，该试验台可提供1000吨的垂直承载能力，并可提供300吨的水平循环加载试验能力，以满足各种液压支架不同的型式试验要求。

二、主要技术特性1、最大垂直承载能力：9800kN2、最大水平加载能力：2940kN3、水平加载形式：循环外加载4、试验台面：2800*4800mm25、试验高度：1500～5000mm6、高度调节：11档、档距350mm7、允许加载偏心：50mm8、机体外形（长*宽*高）：5770*4220*8800mm39、高出地面：7500mm10、试验台总重量：24kW11、操纵系统总功率12、液压系统（1）、额定工作压力：13～28MPa 其中：充油泵工作压力：0.4～0.6MPa主油泵工作压力：13～28MPa插销油路工作压力：8～10MPa调高油路工作压力：≥13MPa（2）、额定流量：25L/min（3）、工作温度：15～55℃（4）、工作介质：30#机械油；上稠40—2、稠兰40—1及40—2 稠化液压油（5）、充油泵：CB—FA25C—FL型齿轮油泵配用电机：Y90S—4型、1.1kW（6）、主油泵：25SCY14—1B型手动变量柱塞泵配用电机：Y180L—4型、22kW（7）、油箱容积：1.2m3三、主要结构和系统工作原理该试验台主要由机体、液压系统和电控操纵台组成。

（一）机体：试验台机体主要由立架、底座、顶梁、活动梁、滑台、上T型槽板、下T型槽板、附板、水平加载装置、减摩装置、插销机构、调高油缸及拉架油缸等组成。

机体简图见图一。

1、立架、底座、顶梁构成机体的封闭形框架，它们相互之间依靠八组M36螺栓联接，其中立架与底座之间由凹凸宽形键相配合，滑台与活动梁之间依靠托架联接，活动梁连同滑台的高度依靠调高油缸的伸缩来调整。

摘要阻尼器是一种能够吸收、衰减冲击与振动的控制装置，随着设计和制造技术的不断提高，其应用越来越广泛．鉴于阻尼器如此广泛的使用，且其对系统的安全性起着至关重要的作用，必须确保阻尼器具备合格的性能指标和制造质量。

因此，研制阻尼器振动试验台对测试阻尼器性能，保证产品质量具有重要意义。

本文调研了阻尼器振动试验台的发展现状，在分析了各类振动试验台性能特点的基础上，提出使用液压振动试验台检测阻尼器的方法，并针对国内外液压振动试验台研究中存在的不足，研究开发了一套具备高精度、大载荷、宽频响等特点的百吨级液压振动试验台系统，并完成了系统具体设计。

对液压振动试验台的系统原理进行阐述，根据试验台的技术指标，对试验台液压系统主要元件和试验台机架进行设计，并针对试验台设计中的技术难点进行分析。

关键词：阻尼器；液压试验台；性能检测；伺服控制AbstractDamper as an absorption and attenuation of shock and vibration control device, as the design and manufacturing technology The continuous improvement of operation, its application is more and more widely. In view of the damper is so widely used, and the system Security plays an important role, must ensure that the damping apparatus for manufacturing quality and qualified performance indicators. Therefore, the development to test the tester damper vibration damper performance, ensure the quality of products is of great significance. In this paper, the research of vibration damper test bench development present situation, the analysis of the various characteristics of vibration table Based on the analysis of using hydraulic method to detect damper vibration test rig, and in view of the hydraulic vibration test at home and abroad Test platform of the insufficiency in research, the research developed a high precision, large load, bandwidth, etc The tonnage hydraulic vibration test system, and completed the system design. On the system principle of hydraulic vibration test bench, according to the technical index of the test bench, main components and hydraulic system on test bench test bed frame design, and in view of the technical difficulties in the design of test bed are analyzed. Based on the above research results, the tonnage hydraulic vibration damper test rig is developed, and in jiangsu electric power Run the installation for co., LTD The damper test showed that this paper developed test rig, Load control accurate, reliable test data, fully meet the needs of enterprises on the damper performance test.Key words: damper; Hydraulic test bench; Performance testing; Servo control目录绪论 (1)第一章液压振动试验台的现状和发展趋势分析 (2)1.1 国外液压振动试验台的发展现状 (2)1.2阻尼器性能检测方法 (4)第二章液压振动试验台的功能分析 (7)1.1 液压振动试验台研制方案的提出 (7)1.2 本文的主要研究内容 (8)1.3 论文组织架构 (9)1.4液压振动试验台的设计 (9)第三章拟定动静态液压试验台的液压原理图 (10)3.1 试验台架功能和组成 (10)3.2 液压系统 (10)3.3 效率问题 (10)3.4 动静态试验问题 (11)第四章选择液压元件 (13)4.1分类 (15)4.2 用途 (16)4.3分类功能 (17)第五章液压系统性能的验算 (18)5.1 系统冲击问题 (18)5.2 主机设计 (19)第六章伺服液压缸机械部分设计 (22)6.1 试验台的技术指标 (22)6.2 供油压力的选择 (22)6.3 机架的设计说明 (26)总结 (29)参考文献 (29)致谢 (30)沈阳化工大学科亚学院学士学位论文绪论绪论阻尼器是一种对速度反应灵敏的振动控制装置，它能够吸收、冲击能量与衰减振动，减少结构的动力反应，控制冲击性的流体振动(如主汽门快速关闭、安全阀排放、水锤、破管等冲击激扰)和地震激扰的管系振动，主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的减振。

液压与气压传动实验报告实验一油泵性能实验一、实验目的：1、了解定量叶片泵性能实验所用的实验设备及实验方法。

2、分析定量叶片泵的性能曲线，以了解叶片泵的工作特性。

二、实验项目1、测定叶片泵的流量与压力关系。

2、测定叶片泵的容积效率及总效率与压力的关系；3、测定叶片泵的功率与压力的关系；4、绘制叶片泵的综合曲线。

三、实验台原理图：油泵性能实验液压系统原理图1—空气滤清器，2—泵，3、6—溢流阀，5—二位二通电磁换向阀，9、13—压力表，12—调速阀，14—节流阀，18—电动机，19—流量计，21—液位温度计，22—过滤器，23—油箱四、实验步骤1、实验步骤：1）了解和熟悉实验台液压系统工作原理和元件的作用；2）检查实验中各旋钮必须在“停”位置上，溢流阀压力调到最小值（开度最大），然后进行实验。

3） 启动运转油泵：按“泵启动”按钮，使油泵运转工作一定时间，方可进行实验工作。

4） 调整溢流阀作为安全压力阀，节流阀14关死，调溢流阀6，使压力表指针指到安全压力4MPa 。

此时溢流阀6作安全阀用，然后开始实验。

2、实验方法：1）测定油泵的流量与压力的关系。

将节流阀14调到最大开口，旋转一分钟后使压力表9的读数达到最小值（认定大于额定压力30%）为空载压力，测定空载压力时流量Q （用流量计和秒表测定）。

然后逐步关小节流阀14的开口，使压力增大，测定不同压力下（分别为额定压力的25%、40%、55%、70%、85%、100%）的流量，即得()Q f P =曲线，额定压力为4MPa 。

2）测定功率与压力的关系： 泵的有效功率为：N PQ =有效根据测得数据压力P 及Q 值，可直接计算出各种压力下的有效功率。

3）容积效率η容容积效率η容是油泵在额定工作压力下的实际流量Q 实和理论流量Q 理的比值，即100%Q Q η=实容理式中：Q 实—液压泵的实际流量（当压力1P P =时的流量）。

在实际生产实验中，一般用油泵空载压力下的空载流量0Q 代替Q 理，则：0100%1100%Q q Q Q η⎡⎤⎡⎤=⨯=-⨯⎢⎥⎢⎥⎣⎦⎣⎦实容理式中：q —液压泵的漏油量0q Q Q =-实。

目录1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 符号和单位 (2)5 试验装置和试验条件 (3)5.1 试验装置 (3)5.2 试验用油液 (7)5.3 稳态工况 (7)6 试验项目和试验方法 (7)7 型式试验 (9)8 出厂试验 (9)9 试验报告 (10)10 标注说明（引用本标准） (11)液压缸试验方法1 范围本标准规定了液压缸试验方法。

本标准适用于以液压油（液）为工作介质的液压缸（包括双作用液压缸和单作用液压缸）的型式试验和出厂试验。

本标准不适用于组合式液压缸。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 14039-2002 液压传动油液固体颗粒污染等级代号（ISO 4406:1999,MOD)GB/T 17446 流体传动系统及元件术语（GB/T 17446-1998,idtI SO 5598:1985)3 术语和定义在GB/T 17446中给出的以及下列术语和定义适用于本标准。

3.1最低起动压力the minimum pressure液压缸起动的最低压力。

3.2无杆腔the cavity with out piston rod液压缸没有活塞杆的一腔。

3.3有杆腔the cavity with piston rod液压缸有活塞杆伸出的一腔。

3.4负载效率load efficiency液压缸的实际输出力与理论输出力的比值。

4 符号和单位本标准使用的符号及其单位见表l。

表1 符号和单位5 试验装置和试验条件5.1 试验装置5.1.1液压缸试验装置见图1和图2。

试验装置的液压系统原理图见图3～图5。

图1 加载缸水平加载试验装置图2 重物模拟加载试验装置1——过滤器；2——液压泵；3——溢流阀；4——单向阀；5——电磁换向阀；6——单向节流阀；7——压力表开关；8——压力表；9——被试缸；10——流量计；11——温度计。

DYT 型电动液压源试验台简介DYT 型电动液压源是一种小型液压源，电机功率分为 0.75 KW, 0.8KW, 1.5KW, 2KW 四种。

电动机类型又分为直流电机和交流电机。

液压源最高工作压力： E 级 16 MPa，F 级 21 MPa。

液压源油泵排量从 0.8 ml/r 到 7.9 ml/r 共有十一个系列。

液压源油箱容量从 2 升到 8 升共有 6 个级别。

其安装方式又分为立式与卧式两种。

由此看出，DTY型电动液压源是多品种多规格的液压源。

为了保证产品质量，对用户负责，每台液压源都要进行出厂前试验。

因此需要设计专用的液压源出厂试验台。

此试验台要求能够适应每一个品种规格，以满足各类用户的不同要求，尽量减少辅助时间，提高工作效率。

所以根据实际情况，设计了 DYT 型电动液压源试验台。

本试验台要求测试的项目有：（1）安全阀压力调定，（2）节流阀性能，（3）内，外泄漏情况，（4）电磁阀特性，（5）液压源系统卸荷情况。

液压原理图见下页（图一）。

测试过程：（1）首先把液压源固定在对应的支座上，开启主系统，向液压源油箱内注油，（2）启动液压源电机。

YV2及1DT两电磁铁得电，油缸按图示方向前进至行程终点。

此时调定液压源安全阀压力。

要求 E 级 16+/-0.6 MPa, F 级 21+/-1 MPa。

反复测试五次，调定的压力要求稳定。

（3）调整溢流阀8，使油缸做往复运动。

在负载压力比安全阀调定压力低 2 MP 时，油缸前进平稳，油缸后退时，调节液压源节流阀，油缸后退速度应有明显变化，并且油缸在任意位置前进、后退或停止时液压源最大泄漏量不大于 1ml/min。

（反映在测试用的百分表的位移量不大于 2 mm/min。

) （4）观察电磁阀特性，观察外泄漏情况。

要求电磁阀通断电时油缸前进、后退以及停止动作应迅速，在整个实验过程中不得有外泄漏情况发生。

（5）液压源系统卸荷，在卸荷过程中要求背压不大于 0.8 MPa。

试验二 液压基本传动回路一、实验目的了解液压系统的组成和工作原理。

二、实验用仪器、设备、工具等QCS —OOl 试验台，液压油路如图所示。

三、实验步骤1．按电机启动按钮，使油泵运转工作。

2. 转动换向阀左右移动．从而改变油缸中活塞运动方向。

3.调节溢流阀调节螺钉使系统压力改变，从而改变油缸中活塞承受负载的能力。

注意：P 调≤4kgf ／cm2。

四、实验数据处理与结果分析；绘制结构简图或工作原理图，叙述元件工作原理等。

工作原理：由电动机带动液压马达旋转，提供动力。

当电磁换向阀左边工作时，液压油经调速阀进入液压缸，使液压缸向右移动，调节调速阀可直接控制柱塞杆向右移动的速度，液压缸右部油经回路直接流回邮箱；当电磁换向阀中位工作时，可以使柱塞杆停止运动，油经溢流阀直接流回邮箱；当电磁换向阀右边工作时，与左边原理相同。

电磁换向阀液压缸液压马达调速阀 溢流阀油箱电动机试验三液压元件拆装实习——双作用叶片泵的拆装一、实验目的搞清楚结构图上难以表达的复杂结构和空间油路；感性地认识各个元件的外形尺寸及有关零件的安装部位，并对一些重要零件的材料、工艺及配合要求获得初步的了解，以便在将采的工作实践中，能正确选用元件，设计出较合理，较理想的液压系统。

二、实验用仪器、设备、工具等各种规格、型号的液压泵。

三、实验步骤1、结合所学知识认真观察双作用叶片泵的外部结构2、将要用到的工具集中，做好准备3、进行拆装试验，放好拆掉的零件4、对各零件及泵结构进行分析5、将各零件装好6、整理好工具，放回原处四、实验数据处理与结果分析；绘制结构简图或工作原理图，叙述元件工作原理等。

双作用叶片泵的工作原理图l、何谓双作用叶片泵?双作用叶片泵的工作原理是什么?答：液压泵中，转子每转一转，吸压油各两次的泵是双作用液压泵，当转子转动时,叶片在离心力和(建压后)根部压力油的作用下,在转子槽内作径向移动而压向定子内表,由叶片、定子的内表面、转子的外表面和两侧配油盘间形成若干个密封空间,当转子按图示方向旋转时,处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中,叶片外伸,密封空间的容积增大,要吸入油液;再从大圆弧经过渡曲线运动到小圆弧的过程中,叶片被定子内壁逐渐压进槽内,密封空间容积变小,将油液从压油口压出,因而,当转子每转一周,每个工作空间要完成两次吸油和压油,所以称之为双作用叶片泵,这种叶片泵由于有两个吸油腔和两个压油腔,并且各自的中心夹角是对称的,所以作用在转子上的油液压力相互平衡,因此双作用叶片泵又称为卸荷式叶片泵,为了要使径向力完全平衡,密封空间数(即叶片数)应当是双数。

基于 WINCC及 PLC的多功能液压阀综合试验台的设计及实现摘要：设计了一种多功能液压试验台,介绍了其工作原理、系统组成及主要技术参数。

结合企业产品设计研发需要,试验台能满足液压阀、液压缸等多项测试。

通过对试验台数据测试和数据采集系统的集成设计,设计开发了适合该试验台的数据分析软件。

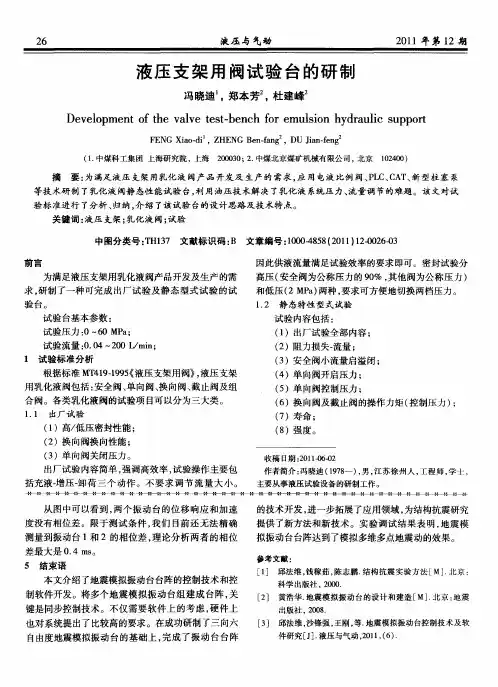

关键词：多功能液压阀；WinCC；S7-1200；一、前言根据中华人民共和国国家标准GB 25974.3-2010《煤矿用液压支架第3部分：液压控制系统及阀》。

用于对液压阀（液控单向阀类、安全阀类、换向阀类）进行强度及寿命试验。

传统的强度以及寿命试验多半是多个试验台单独作业测试，测试过程繁琐，且占用空间太大。

为此，需要设计一套整合三种系列的综合性能试验台，以完成如下功能：a.所需要的参数可以根据需要设定和修改；b.自动记录试验相关数据：包括寿命试验设定的压力、动作次数、阀类型、编号、操作人员等；c.自动记录试验相关数据还包括试验过程中的压力测定数据、每次动作的时间；d.可以完成测定压力数据的历史实时曲线显示、查询以及打印功能；e.每间隔一定次数（可根据需要任意设定），进行被实验阀的完好性判定；f.被实验阀完成寿命测试后，形成完整的数据试验报表，允许测试人员查询、打印或者以EXCEL表格形式导出.二、试验台系统组成多功能综合性能试验台由五部分组成：液压供油系统、液压控制系统、电气控制系统、数据采集检测以及计算机监控系统。

其中液压供油系统放置于液压测试台附近，被测阀件、液压控制系统、电气控制系统以及计算机监控系统均整合在液压测试台内，构成完整的一体化操作测试平台。

图1为液压系统原理图，三种类型的阀共用多个液压回路及传感器，通过对不同液压阀的切换和连锁控制，实现对液控单向阀类、安全阀类、换向阀类的强度或者寿命测试试验。

图1：液压阀多功能综合试验台液压原理图三、测控系统设计图2：测控系统结构图多功能液压阀综合性能试验台采用网络化结构，其中计算机采用研华公司生产的IPC610L工业控制计算机，通过PROFINET工业以太网，实现对各种控制参数和指令的下达，并且实时采集现场的各类数据；显示各液压系统元件的动作状态、测试时间、各测量点实时压力数值和曲线；此外进行阀性能判定、试验报表的处理、OPC数据的管理、后台数据库的处理；历史数据曲线的显示查询以及打印、关键数据的导出等。
