9CT图像重建原理解析

ct重建概念和算法详细解析-回复CT重建（Computed Tomography Reconstruction）是一种图像处理方法，旨在根据一系列投影图像重建出物体的三维结构。

这篇文章将详细解析CT重建的概念和算法。

首先，让我们来了解一些CT重建的背景知识。

CT扫描是一种医学成像技术，通过使用X射线辐射来获取患者身体各个角度的投影图像。

这些投影图像通过患者身体的吸收和散射来捕捉不同组织的密度信息。

CT重建算法的目标是从这些投影图像中恢复出患者的解剖结构和异常情况。

在CT扫描中，X射线源和探测器围绕患者进行旋转，采集多个投影图像。

这些投影图像是在不同角度下患者各个切面的二维表示。

为了将这些二维图像转换为三维图像，需要进行CT重建。

CT重建的目标是找到一种合适的算法来恢复患者内部的密度分布。

首先需要将投影图像转换为衰减信息，并找到衰减系数之间的关系。

这可以通过使用Radon变换来实现，Radon变换将二维图像转换为投影空间。

然后，通过反投影算法将投影空间转换为物体空间。

反投影算法通过将投影图像映射回物体空间，使用投影线之间的差异来恢复丢失的信息。

CT重建的经典算法是滤波反投影算法（Filtered Backprojection）。

这个算法的基本思想是在投影空间应用一个滤波器，然后将滤波后的投影图像用反投影算法进行重建。

滤波的目的是消除噪声并增强图像的对比度。

滤波器通常是一个低通滤波器，可以根据患者的特定需求进行设计。

为了更好地理解滤波反投影算法，让我们来看一个简单的示例。

假设有一个物体在投影图像中的轮廓是一个正方形，那么它的投影图像在投影空间中将是一个边缘模式。

通过对边缘模式进行滤波和反投影，可以很容易地恢复出原始图像的形状。

然而，滤波反投影算法在某些情况下可能会导致重建图像的模糊或伪影问题。

为了解决这些问题，出现了许多改进的CT重建算法，如迭代重建算法和统计重建算法。

迭代重建算法通过多次反投影和滤波来改善重建图像的质量。

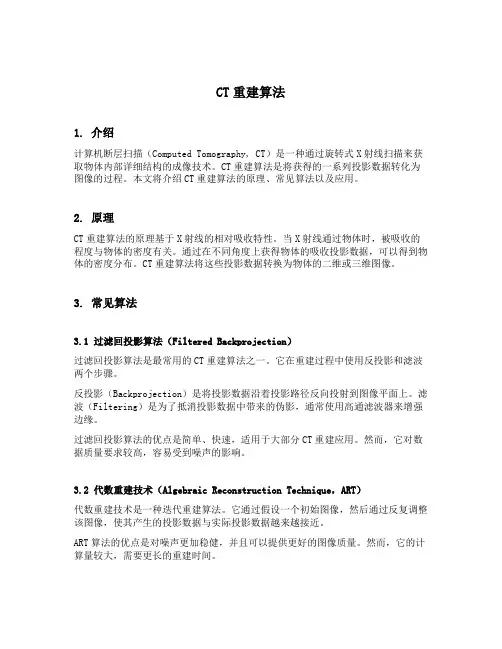

CT重建算法1. 介绍计算机断层扫描（Computed Tomography, CT）是一种通过旋转式X射线扫描来获取物体内部详细结构的成像技术。

CT重建算法是将获得的一系列投影数据转化为图像的过程。

本文将介绍CT重建算法的原理、常见算法以及应用。

2. 原理CT重建算法的原理基于X射线的相对吸收特性。

当X射线通过物体时，被吸收的程度与物体的密度有关。

通过在不同角度上获得物体的吸收投影数据，可以得到物体的密度分布。

CT重建算法将这些投影数据转换为物体的二维或三维图像。

3. 常见算法3.1 过滤回投影算法（Filtered Backprojection）过滤回投影算法是最常用的CT重建算法之一。

它在重建过程中使用反投影和滤波两个步骤。

反投影（Backprojection）是将投影数据沿着投影路径反向投射到图像平面上。

滤波（Filtering）是为了抵消投影数据中带来的伪影，通常使用高通滤波器来增强边缘。

过滤回投影算法的优点是简单、快速，适用于大部分CT重建应用。

然而，它对数据质量要求较高，容易受到噪声的影响。

3.2 代数重建技术（Algebraic Reconstruction Technique，ART）代数重建技术是一种迭代重建算法。

它通过假设一个初始图像，然后通过反复调整该图像，使其产生的投影数据与实际投影数据越来越接近。

ART算法的优点是对噪声更加稳健，并且可以提供更好的图像质量。

然而，它的计算量较大，需要更长的重建时间。

3.3 迭代重建算法除了ART算法，还有其他一些迭代重建算法，如最小二乘迭代算法、最小均方偏差迭代算法等。

这些算法的思想都是通过迭代过程逐步调整图像，使其产生的投影数据与实际投影数据更接近。

迭代重建算法的优点是能够处理高噪声情况下的重建问题，并且可以提供更好的图像质量。

然而，它的计算量较大，需要更长的重建时间。

4. 应用CT重建算法在医学领域有着广泛的应用。

它可以用于诊断与鉴别诊断，如放射影像学、肿瘤检测和血管成像等。

ct重建概念和算法详细解析一、CT重建的概念CT重建，全称计算机断层扫描图像重建，是指通过计算机技术将原始的CT扫描数据转化为可观察的二维图像或三维图像的过程。

这种技术使得医生可以在一个三维的视角下观察人体内部结构，从而更好地进行疾病的诊断和治疗。

二、CT重建的算法1.反投影算法（Back Projection Algorithm）反投影算法是最早的CT重建算法，其基本原理是将经过旋转的X射线源发射的扇形射线束的反向投影与图像像素相对应，通过测量每个角度下的投影数据，并将这些数据反投影到图像像素中，最终得到重建的图像。

反投影算法简单、快速，但重建图像的质量受限于投影数据的数量和采集方式。

2.滤波反投影算法（Filtered Back Projection Algorithm）滤波反投影算法是对反投影算法的一种改进，通过对投影数据进行滤波处理，去除噪声和伪影，提高了重建图像的质量。

该算法是目前CT重建中最常用的算法之一，但仍然受限于投影数据的数量和采集方式。

3.迭代重建算法（Iterative Reconstruction Algorithm）迭代重建算法是一种基于优化的重建算法，通过对投影数据进行迭代优化，不断更新图像中的像素值，直到达到一定的收敛条件为止。

该算法可以更好地处理不完全的投影数据和噪声，提高重建图像的质量。

但迭代重建算法的计算量大，需要较长的计算时间和较大的存储空间。

4.压缩感知重建算法（Compressed Sensing Reconstruction Algorithm）压缩感知重建算法是一种基于压缩感知理论的重建算法，通过利用信号的稀疏性和非确定性采样，从少量的投影数据中重建出高质量的图像。

该算法可以在较短的扫描时间和较低的辐射剂量下获得较好的重建效果，但计算量较大，需要高效的优化算法和计算资源。

医学影像处理中的图像重建原理在医学影像领域，图像重建是将收集到的影像数据转化为可视化的图像信息的过程。

图像重建原理是医学影像处理中的关键环节，其核心目标是通过对收集到的数据进行处理，去除噪声、增强图像质量，并提取出对医学诊断有用的信息。

图像重建的基本原理是通过数学方法将采集到的数据进行处理，得到具有高质量、高分辨率的图像。

这个过程通常包括数据获取、预处理、重建算法和后处理等多个步骤。

首先，数据获取是图像重建的基础，常用的获取方式包括X射线摄影、计算机断层扫描（CT）、磁共振成像（MRI）等。

这些技术能够通过不同的方式获取人体内部的结构和组织信息，并将其转化为数据的形式。

接下来，预处理是为了去除数据中的噪声和不相关信息，提高图像的质量和清晰度。

这一步通常包括数据校正、滤波和去伪影等处理。

数据校正主要是校正图像中的偏移和非均匀性，在CT和MRI中特别重要。

滤波则是通过对数据进行平滑或增强来改善图像质量。

去伪影主要是通过某些技术去除图像中的伪影，以提高图像的清晰度和准确性。

然后，重建算法是图像重建中最核心的部分，不同的重建算法适用于不同的影像模态和实际应用。

常用的重建算法有滤波反投影算法（FBP）、迭代重建算法等。

滤波反投影算法是一种基于传统数学方法的重建算法，其基本原理是根据在各个方向上对数据进行投影和反投影来恢复图像信息。

迭代重建算法则是通过迭代求解逆问题来重建图像，其优势是能够提供更高的重建质量和更好的图像细节。

最后，后处理是对重建后的图像进行进一步处理，以进一步改善图像的视觉效果和信息呈现。

常见的后处理方法包括放大缩小、边缘增强、灰度变换、伪彩色处理等。

这些方法能够使图像更加清晰和易于观察，提高医生对患者疾病的判断和诊断准确性。

除了这些基本原理，图像重建在医学影像处理中还有一些特殊应用。

例如，在心脏血管影像中，需要使用血流动力学模型来进行图像重建，以获取动脉和静脉的准确位置和形态。

在三维重建中，一些特殊技术如投影重采样和体素重建则可以通过合理和高效的方式将二维影像重建为三维结构。

ct 重建原理
ct重建原理是一种通过计算机对已获得的投影数据进行重组，以生成三维图像的技术。

该技术基于计算机断层扫描（computed tomography，CT）的原理，包括X射线的穿透与
吸收、探测器的信号检测与记录以及计算机的数据处理与重建等关键步骤。

整个过程首先通过X射线源发射一束平行的X射线，穿透被
检对象并与X射线接收器（探测器）发生相互作用。

被检对
象对X射线的吸收程度取决于其组织密度和厚度，吸收后的
X射线会引起探测器上的电离现象，通过记录探测器上的信号变化，可以获得大量的投影数据。

投影数据是表示被检对象在不同方向上的X射线吸收情况的
一系列数值，这些数据记录了X射线通过被检对象时的强度
衰减情况。

然后，计算机通过运算和重组这些投影数据，可以恢复出被检对象的内部结构信息，生成层叠的二维切片图像。

CT重建的核心原理是反投影算法。

反投影算法使用投影数据
和旋转角度信息，将投影数据“逆向投影”回原始空间中，并按照旋转角度进行叠加和插值计算，最终得到各个切片的像素灰度值。

然后，这些像素灰度值通过图像处理算法可呈现出清晰的可视化图像，形成我们所看到的三维结果。

CT重建原理的关键在于通过反投影算法将二维投影数据还原
为三维立体图像，并能够在图像上显示出被检对象的内部结构。

这种技术在医学、工业检测等领域具有广泛应用，可以提供精确的图像信息，帮助医生和研究人员做出更准确的诊断和分析。

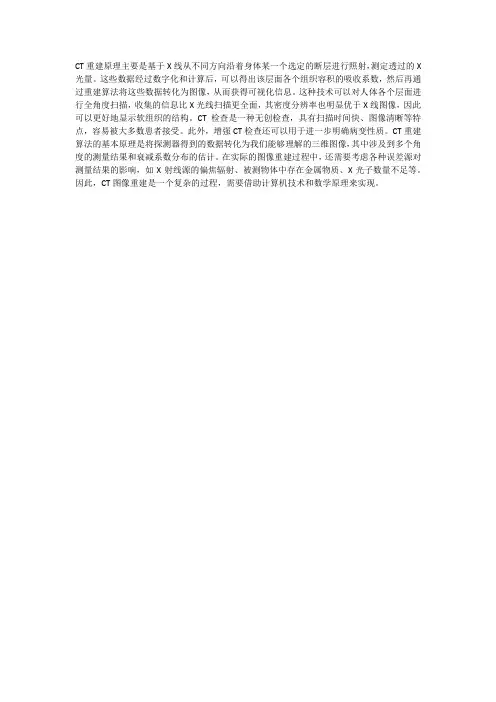

CT重建原理主要是基于X线从不同方向沿着身体某一个选定的断层进行照射，测定透过的X 光量。

这些数据经过数字化和计算后，可以得出该层面各个组织容积的吸收系数，然后再通过重建算法将这些数据转化为图像，从而获得可视化信息。

这种技术可以对人体各个层面进行全角度扫描，收集的信息比X光线扫描更全面，其密度分辨率也明显优于X线图像，因此可以更好地显示软组织的结构。

CT检查是一种无创检查，具有扫描时间快、图像清晰等特点，容易被大多数患者接受。

此外，增强CT检查还可以用于进一步明确病变性质。

CT重建算法的基本原理是将探测器得到的数据转化为我们能够理解的三维图像，其中涉及到多个角度的测量结果和衰减系数分布的估计。

在实际的图像重建过程中，还需要考虑各种误差源对测量结果的影响，如X射线源的偏焦辐射、被测物体中存在金属物质、X光子数量不足等。

因此，CT图像重建是一个复杂的过程，需要借助计算机技术和数学原理来实现。

CT图像重建技术CT图像重建技术000计算机层析成像(Computed Tomography，CT)是通过对物体进行不同角度的射线投影测量而获取物体横截面信息的成像技术，涉及到放射物理学、数学、计算机学、图形图像学和机械学等多个学科领域。

CT技术不但给诊断医学带来革命性的影响．还成功地应用于无损检测、产品反求和材料组织分析等工业领域。

CT技术的核心是由投影重建图像的理论，其实质是由扫描所得到的投影数据反求出成像平面上每个点的衰减系数值。

图像重建的算法有很多，本文根据CT扫描机的发展对不同时期CT所采用重建算法分别进行介绍。

第一代和第二代CT机获取一个单独投影的采样数据是从一组平行射线获取的，这种采样类型叫平行投影。

平行投影重建算法一般分为直接法与间接法两大类。

直接法是直接计算线性方程系数的方法，如矩阵法、迭代法等。

间接法是先计算投影的傅立叶变换，再导出吸收系数的方法，如反投影法、二维傅立叶重建法和滤波反投影法等[1]。

2.1 直接法2.1.1 矩阵法设一个物体的内部吸收系数矩阵为：(1)为了求得该矩阵中的元素值，我们可以先计算该矩阵在T个角度下的T组投影值 ,如设水平方向时 ,则：(2)同样其它角度下也有类似方程，把所有方程联立得到求解，即可求得所有u值。

通常情况下，由于联立方程组的数目往往不同于未知数个数，且可能有不少重复的方程，这样形成的不是方阵，所以一般不满秩，此时需要利用广义逆矩阵法进行求解。

2.1.2 迭代法实际应用中，由于图像尺寸较大，联立的方程个数较多，采用直接采用解析法难度较大，因此提出了迭代重建方法。

迭代法的主要思想是：从一个假设的初始图像出发，采用迭代的方法，将根据人为设定并经理论计算得到的投影值同实验测得的投影值比较，不断进行逼近，按照某种最优化准则寻找最优解[2]。

通常有两种迭代公式，一种是加法迭代公式[2]：（3）另一种是乘法迭代公式[2]：(4)两式中是相邻两次迭代的结果；是某一角度的实测投影值，是计算过程的计算投影值, 是投影的某一射线穿过点的点数，即计算投影值的射线所经过的像素的数目，是松弛因子。

ct重建原理
CT（computed tomography）通过计算机对多个角度的X射线
图像进行处理和重建，用于产生人体或物体的详细断面图像。

其基本原理是利用X射线通过人体或物体的吸收和散射，测
量器件（如X射线管和探测器）记录接收到的X射线强度。

在CT扫描中，患者会被放置在一个叫做扫描环的设备中央，
并固定在一张移动的检查台上。

X射线管会在扫描环的一侧旋转，探测器在对侧则记录穿过患者体内的射线。

当X射线管旋转时，产生的X射线会通过患者的身体。

传统
的X射线机通过平面的方式产生伪二维图像，但CT可以提供更加准确和详细的三维断面图像。

扫描期间，X射线管和探测器会以互相垂直的方向围绕患者旋转，记录不同角度下的X射线。

这些数据将通过计算机处理，然后重构为一个三维图像。

计算机使用数学算法通过对连续截面的组合来形成一张完整的断层图像。

在CT重建过程中，首先将接收到的射线强度转化为数字信息。

然后，计算机以像素的方式表示这些数据，并计算每个像素的强度和位置。

最后，根据像素和位置的信息，计算机将数据编码为灰度值，生成可视化的图像。

CT扫描的优点在于其非侵入性和高准确性。

通过提供详细的
内部结构图像，医生可以更准确地诊断病症、疾病或外伤。

CT扫描在医学诊断和手术计划中起着至关重要的作用，也被广泛应用于其他领域，如工程学和考古学。

ct重构原理CT重构原理是一种医学影像处理技术，通过对原始数据的重新组合和处理，能够获得更加清晰、详细的图像信息。

CT重构原理的应用广泛，不仅可以用于临床诊断，还可以用于科研和教学。

本文将从CT重构的基本原理、重构算法和常见应用领域三个方面进行介绍。

一、CT重构的基本原理CT（Computed Tomography）是计算机断层扫描的缩写，它是一种通过X射线在不同角度下对人体进行扫描，然后利用计算机对扫描数据进行处理，再利用逆向投影算法重建出人体内部结构的影像技术。

CT重构的基本原理可以简单地概括为以下几个步骤：1.扫描：CT扫描仪通过X射线束在不同角度下对人体进行扫描，得到一系列的切片图像。

2.数据采集：扫描过程中，CT扫描仪会测量X射线通过人体各部位的吸收情况，并将这些数据转化为数字信号。

3.数据重建：通过逆向投影算法，将数字信号转化为原始数据，即在人体内部各点的吸收率。

4.图像重建：利用重建算法，将原始数据转化为可视化的图像，即CT图像。

二、CT重构的算法CT重构的算法是实现CT图像重建的关键。

目前常用的CT重构算法有滤波反投影算法、迭代重建算法和统计重建算法等。

1.滤波反投影算法：滤波反投影算法是最早被广泛应用于CT重构的算法之一。

它通过对投影数据进行滤波处理，然后再进行反投影，从而重建出图像。

2.迭代重建算法：迭代重建算法是一种通过迭代计算来逐步优化重建图像的算法。

它相比于滤波反投影算法，能够更好地处理一些图像重建中的物理效应，如散射和偏移等。

3.统计重建算法：统计重建算法是一种基于统计学原理的图像重建算法。

它通过对大量的投影数据进行统计分析，从而得到更加准确的图像重建结果。

三、CT重构的应用领域CT重构技术在医学影像学领域有着广泛的应用。

下面将介绍几个常见的应用领域。

1.临床诊断：CT重构技术在临床诊断中起到了至关重要的作用。

它能够提供高分辨率的图像，帮助医生准确判断病变的位置、形态和大小，为疾病的诊断和治疗提供依据。

ct切片重建解析法-回复标题：CT切片的重建与解析法一、引言CT（Computed Tomography）扫描，也称为计算机断层扫描，是一种广泛应用于医学诊断和工业检测的非侵入性成像技术。

其基本原理是通过X射线对物体进行多个角度的照射，然后利用计算机算法对获取的投影数据进行重建，生成物体的三维图像。

在这个过程中，CT切片的重建与解析法扮演着至关重要的角色。

本文将详细探讨这一主题，从CT切片的获取、重建方法以及解析法的应用等方面进行深入剖析。

二、CT切片的获取CT扫描过程可以理解为对物体进行一系列的二维切片，每个切片代表物体在某一特定平面的投影。

这些切片的获取主要依赖于X射线的穿透能力和探测器的接收能力。

1. X射线照射：X射线源在物体周围以一定的角度和间隔进行旋转照射，每旋转一次，就会产生一个投射在探测器上的二维图像，这个图像就是物体在这个角度下的一个切片。

2. 数据采集：探测器接收到的X射线强度信息会被转化为电信号，并进一步转化为数字信号，形成原始的CT数据。

这些数据包含了物体各个部位对X射线的吸收程度，也就是我们常说的“灰度值”。

三、CT切片的重建方法CT切片的重建，实质上是一个从投影数据到物体三维结构的逆向问题。

目前，最常用的重建方法是filtered back projection（FBP，滤波反投影法）和迭代重建法。

1. FBP方法：FBP方法是基于Radon变换和Fourier变换的理论，通过将投影数据经过滤波和反投影操作，得到物体的二维切片。

这种方法计算速度快，但对噪声敏感，且在低剂量扫描条件下可能会出现伪影。

2. 迭代重建法：迭代重建法是一种优化算法，它通过不断迭代更新物体的估计图像，使得估计图像的投影数据与实际测量的投影数据之间的误差最小化。

这种方法可以提高图像的质量和分辨率，特别是在低剂量扫描和复杂成像条件下具有优势，但计算量较大，速度较慢。

四、CT切片的解析法解析法在CT切片的重建和分析中主要用于图像的后处理和特征提取。

CT图像重建知识要点概述CT图像是一种医学影像技术，常用于诊断和评估疾病。

CT图像重建是指通过计算机算法对原始CT扫描数据进行处理和转换，生成人体内部的三维图像。

一、CT图像的原理与技术CT（Computed Tomography）即计算机断层扫描，是一种通过X射线和计算机重建技术来获取人体内部组织和器官的横断面图像。

它相比传统X射线摄影，能够提供更详细的组织结构信息。

在CT图像的获取过程中，患者平躺在扫描床上，通过旋转的X射线管和探测器阵列，以不同角度连续扫描患者的身体部位。

X射线经过患者体表后，被探测器接收到，并根据接收到的射线强度转换为电信号。

计算机通过处理这些电信号，并利用重建算法恢复出患者的切面图像。

二、CT图像重建的基本步骤CT图像重建过程涉及多个步骤，包括原始数据的预处理、滤波处理、投影重建和图像后处理。

下面将对这些步骤逐一进行概述。

1. 原始数据的预处理原始CT扫描数据通常是一系列的投影数据，需要经过预处理才能用于图像重建。

预处理的主要目标是去除扫描过程中的伪影和噪声，提高图像的质量和准确性。

2. 滤波处理滤波处理是CT图像重建的重要步骤之一，旨在对原始投影数据进行平滑处理，同时保留图像中的边缘信息。

常用的滤波算法包括卷积滤波和傅里叶变换等，通过选择适当的滤波核函数和参数，可以得到清晰且准确的图像。

3. 投影重建投影重建是CT图像重建的核心步骤，其主要目的是根据经过滤波处理的投影数据，恢复出患者体内的切面图像。

常见的投影重建算法包括直接反投影法、滤波反投影法、迭代重建法等，每种算法都有其优缺点，需要根据实际应用场景选择合适的方法。

4. 图像后处理图像重建后，还需进行后处理来进一步增强图像的质量和显示效果。

后处理的方法包括灰度变换、锐化和边缘增强等。

通过这些方法，可以使图像更清晰、更易于观察和分析。

三、CT图像重建的应用领域CT图像重建广泛应用于临床医学和科学研究领域，对疾病的诊断和治疗起到了重要作用。
