高考物理图示法图像法解决物理试题解题技巧及练习题及解析(1)

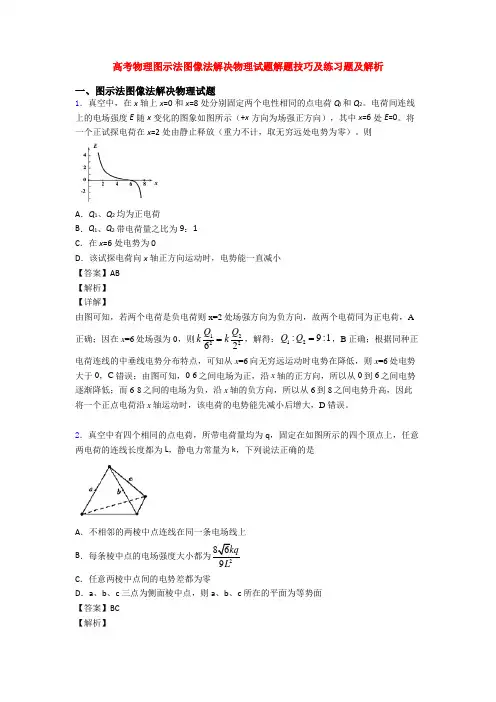

高考物理图示法图像法解决物理试题解题技巧及练习题及解析一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。

电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。

将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。

则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小【答案】AB【解析】【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q k k =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

2．真空中有四个相同的点电荷，所带电荷量均为q ，固定在如图所示的四个顶点上，任意两电荷的连线长度都为L ，静电力常量为k ，下列说法正确的是A ．不相邻的两棱中点连线在同一条电场线上B ．每条棱中点的电场强度大小都为2869kq LC ．任意两棱中点间的电势差都为零D ．a 、b 、c 三点为侧面棱中点，则a 、b 、c 所在的平面为等势面【答案】BC【解析】【详解】假设ab连线是一条电场线，则b点的电场方向沿ab方向，同理如果bc连线是一条电场线，b的电场方向沿bc方向，由空间一点的电场方向是唯一的可知电场线不沿ab和bc方向，因此A错；由点电荷的电场的对称性可知abc三点的电场强度大小相同，由电场的叠加法则可知上下两个点电荷对b点的和场强为零，左右两个点电荷对b点的合场强不为零，每个电荷对b点的场强224kq =3L3kqEL=⎛⎫⎪⎝⎭，合场强为24kq686kq=2Ecosa=2=3LE⨯合，故B正确；由点电荷的电势叠加法则及对称性可知abc三点的电势相等，因此任意两点的电势差为零，故C正确；假设abc平面为等势面，因此电场线方向垂直于等势面，说明电场强度的方向都在竖直方向，由电场叠加原理知b点的电场方向指向内底边，因此abc不是等势面，故D错误。

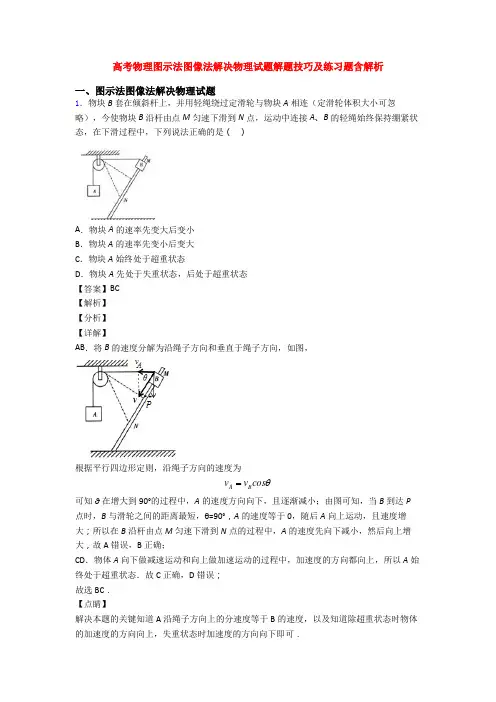

高考物理图示法图像法解决物理试题解题技巧及练习题含解析一、图示法图像法解决物理试题1．物块B 套在倾斜杆上，并用轻绳绕过定滑轮与物块A 相连（定滑轮体积大小可忽略），今使物块B 沿杆由点M 匀速下滑到N 点，运动中连接A 、B 的轻绳始终保持绷紧状态，在下滑过程中，下列说法正确的是（ ）A ．物块A 的速率先变大后变小B ．物块A 的速率先变小后变大C ．物块A 始终处于超重状态D ．物块A 先处于失重状态，后处于超重状态【答案】BC【解析】【分析】【详解】AB ．将B 的速度分解为沿绳子方向和垂直于绳子方向，如图，根据平行四边形定则，沿绳子方向的速度为A B v v cos θ=可知θ在增大到90°的过程中，A 的速度方向向下，且逐渐减小；由图可知，当B 到达P 点时，B 与滑轮之间的距离最短，θ=90°，A 的速度等于0，随后A 向上运动，且速度增大；所以在B 沿杆由点M 匀速下滑到N 点的过程中，A 的速度先向下减小，然后向上增大，故A 错误，B 正确；CD ．物体A 向下做减速运动和向上做加速运动的过程中，加速度的方向都向上，所以A 始终处于超重状态．故C 正确，D 错误；故选BC ．【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度，以及知道除超重状态时物体的加速度的方向向上，失重状态时加速度的方向向下即可．2．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg【答案】BD【解析】【详解】 A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L h cos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B 的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL 故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确．综上，答案为BD ．3．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放．关于P 、Q 以后的运动下列说法正确的是A ．当θ =60º时，P 、Q 的速度之比1：2B ．当θ =90º时，Q 的速度最大C ．当θ =90º时，Q 的速度为零D ．当θ向90º增大的过程中Q 的合力一直增大【答案】AB【解析】【分析】【详解】A 、则Q 物块沿水平杆的速度为合速度对其按沿绳方向和垂直绳方向分解，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当θ =60°时，Q 的速度cos 60Q P v v ︒=，解得：12P Q v v =，A 项正确．B 、C 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当θ=90°时，Q 的速度最大；故B 正确，C 错误．D 、当θ向90°增大的过程中Q 的合力逐渐减小，当θ=90°时，Q 的速度最大，加速度最小，合力最小，故D 错误．故选AB ．【点睛】考查运动的合成与分解，掌握能量守恒定律，注意当Q 的速度最大时，P 的速度为零，是解题的关键，4．用外力F 通过如图所示的装置把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平杆之间的夹角从45°变为90°，斜面与水平地面之间是粗糙的，并且斜面一直静止在水平地面上，不计滑轮处及滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是A ．地面对斜面的静摩擦力保持不变B ．外力F 一直在增大C ．某时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力D ．绳子移动的速度大小大于小球沿斜面运动的速度的大小【答案】BC【解析】【详解】B ．设连接小球的绳子与水平方向的夹角为θ；对小球沿斜面方向：sin(30)T mg θ=-o则当θ角从 45°变为90°的过程中，绳子的拉力变大，因F=T ，则外力F 一直在增大，选项B 正确；A ．对小球和斜面的整体，地面对斜面体的摩擦力等于绳子拉力的水平分量，则cos sin(30)cos f T mg θθθ==-o 可知，随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；C ．当 θ=90°时，滑轮两边绳子的夹角为120°，此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项C 正确；D ．将小球的速度v 分解可知，绳子的速度1cos(30)v v θ=-o ，则绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项D 错误；故选BC.【点睛】此题涉及到的研究对象较多，关键是如何正确选择研究对象，并能对研究对象正确的受力分析，灵活运用整体及隔离法解题．5．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．6．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；7．在绝缘光滑的水平面上相距为6L 的A 、B 两处分别固定正点电荷Q A 、Q B ，两电荷的位置坐标如图甲所示。

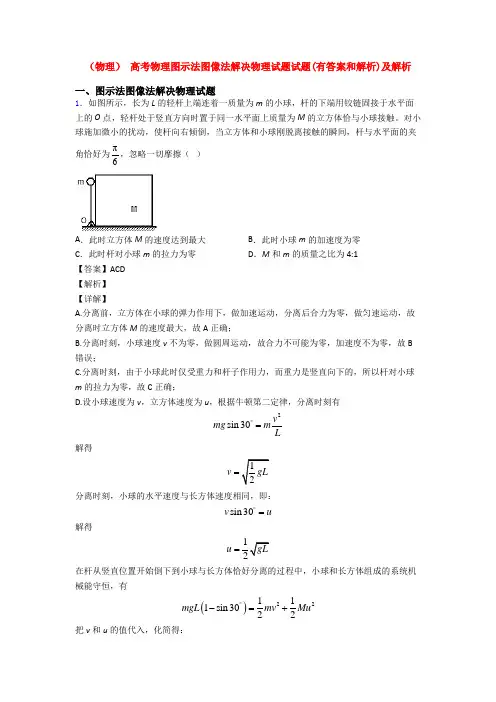

（物理） 高考物理图示法图像法解决物理试题试题(有答案和解析)及解析一、图示法图像法解决物理试题1．如图所示，长为L 的轻杆上端连着一质量为m 的小球，杆的下端用铰链固接于水平面上的O 点，轻杆处于竖直方向时置于同一水平面上质量为M 的立方体恰与小球接触。

对小球施加微小的扰动，使杆向右倾倒，当立方体和小球刚脱离接触的瞬间，杆与水平面的夹角恰好为π6，忽略一切摩擦（ ）A ．此时立方体M 的速度达到最大B ．此时小球m 的加速度为零C ．此时杆对小球m 的拉力为零D ．M 和m 的质量之比为4:1【答案】ACD 【解析】 【详解】A.分离前，立方体在小球的弹力作用下，做加速运动，分离后合力为零，做匀速运动，故分离时立方体M 的速度最大，故A 正确；B.分离时刻，小球速度v 不为零，做圆周运动，故合力不可能为零，加速度不为零，故B 错误；C.分离时刻，由于小球此时仅受重力和杆子作用力，而重力是竖直向下的，所以杆对小球m 的拉力为零，故C 正确；D.设小球速度为v ，立方体速度为u ，根据牛顿第二定律，分离时刻有2sin 30v mg m L︒=解得12v gL =分离时刻，小球的水平速度与长方体速度相同，即：sin 30v u ︒=解得12u gL =在杆从竖直位置开始倒下到小球与长方体恰好分离的过程中，小球和长方体组成的系统机械能守恒，有()22111sin 3022mgL mv Mu ︒-=+ 把v 和u 的值代入，化简得：41Mm=故D正确。

故选ACD.2．如图所示，光滑直角细杆POQ固定在竖直平面内，OP边水平，OP与OQ在O点平滑相连，质量均为m的A、B两小环用长为L的轻绳相连，分别套在OP和OQ杆上．初始时刻，将轻绳拉至水平位置拉直（即B环位于O点），然后同时释放两小环，A环到达O点后，速度大小不变，方向变为竖直向下，已知重力加速度为g．下列说法正确的是（）A．当B环下落2L时，A环的速度大小为g LB．在A环到达O点的过程中，B环一直加速C．A环到达O点时速度大小为2gLD．当A环到达O点后，再经2gL的时间能追上B环【答案】ACD【解析】【详解】B环下落一段位移后，设绳子与水平方向之间的夹角为α，则与竖直方向之间的夹角β=90°-α，设此时A的速度为v A，将A的速度沿绳子方向与垂直于绳子的方向分解，设沿绳子方向的分速度为v，如图所示：可得：v=v A cosα，设B的速度为v B，将B的速度也沿绳子的方向与垂直于绳子的方向分解如图，其中沿绳子方向的分速度与A沿绳子方向的分速度是相等的，可得：v=v B cosβ，联立可得：tanABvvα=，当B环下落2L时绳子与水平方向之间的夹角12sin2LLα==，可得：所以：α=30°，A 环的速度大小为03tan 30AB A v v v ==，B 下降的过程中A 与B 组成的系统机械能守恒可得：2211222A B L mgmv mv =+，联立得A 环的速度大小为A gL v =，故A 正确；B 开始下降的过程中速度由0开始增大，所以是做加速运动．当绳子与竖直方向之间的夹角接近90°时，tanβ→∞，则0tan AB v v α=→，可知当A 到达O 点时，B 的速度等于0．所以B 一定还存在减速的过程．即A 环到达O 点的过程中，B 环先加速后减速，故B 错误；由于A 到达O 点时B 的速度等于0，由机械能守恒得：212A mgL mv ='，解得：2A v gL '=，故C 正确；环A 过O 点后做加速度等于g 的匀加速直线运动，B 做自由落体运动．当A 追上B 时有：221122A v t gt L gt '+=+，解得：2Lt g'=，故D 正确．所以ACD 正确，B 错误．3．如图所示，跨过同一高度处的光滑轻小定滑轮的细线连接着质量相同的物体A 和B ，A 套在光滑水平杆上，定滑轮离水平杆的高度h=0.2m ，开始时让连接A 的细线与水平杆的夹角θ=53°，现把A 由静止释放，在以后A 向右的运动过程中，下列说法中正确的是（sin53°=0.8，cos53°=0.6，g 取10m/s 2，且B 不会与水平杆相碰．）( )A ．物体A 在运动的过程中，绳的拉力一直做正功，所以机械能一直增加B ．物体B 在运动的过程中，绳的拉力先做负功再做正功，动能最小为零C ．物体A 在运动过程中先加速后减速，且最大速度等于1m/sD ．物体B 在运动过程中先加速后减速，且最大速度等于1m/s 【答案】BC 【解析】 【分析】 【详解】A 、在A 运动过程中，开始时绳子拉力与运动方向相同，拉力做正功，当越过悬点正下方后，拉力开始做负功；故A 拉力先做正功后做负功；故A 错误.C 、A 的速度分解为沿绳子方向和垂直于绳子方向，沿绳子方向上的分速度等于B 的速度大小，有：v A cos θ=v B ，A 、B 组成的系统机械能守恒，当θ=90°时，A 的速率最大，此时B 的速率为零．根据系统机械能守恒有：21()sin 2B A h m g h mv θ-=，解得v =1m/s ；C 正确. B 、在B 运动过程中，拉力先做负功后做正功，当B 的速度为零动能最小为零；故B 正确.D 、由A 的分析可知，B 的速度先向下增大后减小，再向上增大后减小．最大速度等于v A cos θ=0.8m/s ；故D 错误. 故选BC. 【点睛】解决本题的关键知道A 沿绳子方向上的分速度等于B 的速度大小，以及知道A 、B 组成的系统机械能守恒．4．一快艇从离岸边100m 远的河流中央向岸边行驶．已知快艇在静水中的速度图象如（图甲）所示；河中各处水流速度相同，且速度图象如（图乙）所示．则（ ）A ．快艇的运动轨迹一定为直线B ．快艇的运动轨迹一定为曲线C ．快艇最快到达岸边，所用的时间为20sD ．快艇最快到达岸边，经过的位移为100m 【答案】BC 【解析】 【分析】 【详解】AB 、两分运动为一个做匀加速直线运动，一个做匀速线运动，知合速度的方向与合加速度的方向不在同一直线上，合运动为曲线运动．故A 错误、B 正确；CD 、当水速垂直于河岸时，时间最短，垂直于河岸方上的加速度a =0．5m/s 2，由212d at，得t =20s ，而位移大于100m ，故C 正确、D 错误． 【点睛】 解决本题的关键会将的运动分解为沿河岸方向和垂直河岸方向，知道在垂直于河岸方向上速度越大，时间越短．以及知道分运动和合运动具有等时性．5．如图所示，光滑固定的竖直杆上套有小物块 a ，不可伸长的轻质细绳通过大小可忽略的定滑轮连接物块 a 和小物块 b ，虚线 cd 水平．现由静止释放两物块，物块 a 从图示位置上升，并恰好能到达c 处．在此过程中，若不计摩擦和空气阻力，下列说法正确的是（ ）A ．物块 a 到达 c 点时加速度为零B ．绳拉力对物块 a 做的功等于物块 a 重力势能的增加量C ．绳拉力对物块 b 先做负功后做正功D ．绳拉力对物块 b 做的功在数值上等于物块 b 机械能的减少量 【答案】BD 【解析】 【分析】 【详解】当a 物块到达C 处时，由受力分析可知：水平方向受力平衡，竖直方向只受重力作用，所以根据牛顿第二定律得知，a 物块的加速度a =g =10m/s 2；故A 错误；从a 到c ，a 的动能变化量为零，根据功能关系可知，绳拉力对物块a 做的功等于物块a 的重力势能的增加量，故B 正确；物块a 上升到与滑轮等高前，b 下降，绳的拉力对b 做负功，故C 错误；从a 到c ，b 的动能变化量为零，根据功能关系：除重力以为其他力做的功等于机械能的增量，故绳拉力对b 做的功在数值上等于b 机械能的减少量．故D 正确．故选BD ． 【点睛】本题关键掌握功能关系，除重力以外其它力做功等于机械能的增量，合力功等于动能的变化量，重力做功等于重力势能的变化量，要能灵活运用．6．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为A ．21B B - B ．212B B -C ．122B B -D ．13B 【答案】B 【解析】对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．7．如图所示，一个长直轻杆两端分别固定小球A 和B ，两球质量均为m ，两球半径忽略不计，杆的长度为L .先将杆竖直靠放在竖直墙上，轻轻拨动小球B ，使小球B 在水平面上由静止开始向右滑动，当小球A 沿墙下滑距离为2L时，下列说法正确的是(不计一切摩擦)A ．杆对小球A 做功为12mgL B ．小球A 和B 12gL C ．小球A 、B 132gL 12gL D ．杆与小球A 和B 组成的系统机械能减少了12mgL 【答案】C 【解析】 【详解】BC.当小球A 沿墙下滑距离为2L时，设此时A 球的速度为v A ，B 球的速度为v B .根据系统机械能守恒定律得：2211222A B L mg mv mv =+，两球沿杆子方向上的速度相等，则有：v A cos60°=v B cos30°.联立两式解得:132A v gL =, 12B v gL =故B 错误,C 正确. A.对A 球使由动能定理有：21=022A L mg W mv +-杆，代入A 的速度解得=8LW mg -杆，故A 错误.D.对于杆与小球A 和B 组成的系统而言运动过程中只有重力做功，故系统机械能守恒；故D 错误.8．如图所示，在同一平面内互相绝缘的三根无限长直导线ab 、cd ，ef 围成一个等边三角形，三根导线通过的电流大小相等，方向如图所示，O 为等边三角形的中心，M 、N分别为O 关于导线ab 、cd 的对称点．已知三根导线中的电流形成的合磁场在O 点的磁感应强度大小为1B ，在M 点的磁感应强度大小为2B ，若撤去导线ef ，而ab 、cd 中电流不变，则此时N 点的磁感应强度大小为（ ）A ．12B B + B ．12B B -C ．122B B + D ．122B B - 【答案】C 【解析】 【分析】 【详解】设每根导线中的电流在O 点产生的磁感应强度大小为0B ，ef 、cd 中的电流在M 点产生的磁感应强度大小都为0'B ，则在O 点有10B B =，在M 点有2002'B B B =+，撤去导线ef 后，在N 点有00'N B B B =+、联立式各式可得12=2N B B B +． A. 12B B +与计算结果12=2N B B B +不相符，故A 不符合题意； B. 12B B -与计算结果12=2N B B B +不相符，故B 不符合题意 C. 122B B +与计算结果12=2N B B B +相符，故C 符合题意； D.122B B -与计算结果12=2N B B B +不相符，故D 不符合题意．9．如图所示，光滑绝缘半球形的碗固定在水平地面上，可视为质点的带电小球1、2的电荷分别为Q 1、Q 2，其中小球1固定在碗底A 点，小球2可以自由运动，平衡时小球2位于碗内的B 位置处，如图所示．现在改变小球2的带电量，把它放置在图中C 位置时也恰好能平衡，已知AB 弦是AC 弦的两倍，则（ ）A ．小球在C 位置时的电量是B 位置时电量的一半 B ．小球在C 位置时的电量是B 位置时电量的四分之一C ．小球2在B 点对碗的压力大小等于小球2在C 点时对碗的压力大小D ．小球2在B 点对碗的压力大小大于小球2在C 点时对碗的压力大小 【答案】C 【解析】 【详解】AB ．对小球2受力分析，如图所示，小球2受重力、支持力、库仑力，其中F 1为库仑力F 和重力mg 的合力，根据三力平衡原理可知，F 1=F N ．由图可知，△OAB ∽△BFF 1设半球形碗的半径为R ，AB 之间的距离为L ，根据三角形相似可知，1F mg FOA OB AB== 即1F mg FR R L== 所以F N =mg ①LF mg R=② 当小球2处于C 位置时，AC 距离为2L，故 '12F F =， 根据库仑定律有：2A BQ Q F kL = '21()2A C Q Q F kL = 所以18C B Q Q = ， 即小球在C 位置时的电量是B 位置时电量的八分之一，故AB 均错误；CD ．由上面的①式可知F N =mg ，即小球2在B 点对碗的压力大小等于小球2在C 点时对碗的压力大小，故C 正确，D 错误。

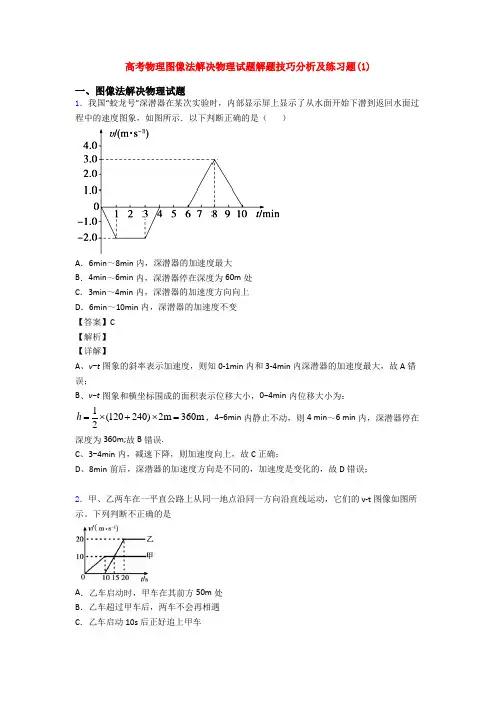

高考物理图像法解决物理试题解题技巧分析及练习题(1)一、图像法解决物理试题1．我国“蛟龙号”深潜器在某次实验时，内部显示屏上显示了从水面开始下潜到返回水面过程中的速度图象，如图所示．以下判断正确的是（）A．6min～8min内，深潜器的加速度最大B．4min～6min内，深潜器停在深度为60m处C．3min～4min内，深潜器的加速度方向向上D．6min～10min内，深潜器的加速度不变【答案】C【解析】【详解】A、v-t图象的斜率表示加速度，则知0-1min内和3-4min内深潜器的加速度最大，故A错误；B、v-t图象和横坐标围成的面积表示位移大小，0-4min内位移大小为：1h=⨯+⨯=，4-6min内静止不动，则4 min～6 min内，深潜器停在(120240)2m360m2深度为360m;故B错误.C、3-4min内，减速下降，则加速度向上，故C正确；D、8min前后，深潜器的加速度方向是不同的，加速度是变化的，故D错误；2．甲、乙两车在一平直公路上从同一地点沿同一方向沿直线运动，它们的v-t图像如图所示。

下列判断不正确的是A．乙车启动时，甲车在其前方50m处B．乙车超过甲车后，两车不会再相遇C．乙车启动10s后正好追上甲车D ．运动过程中，乙车落后甲车的最大距离为75m【答案】C【解析】【详解】A 、根据速度图线与时间轴包围的面积表示位移，可知乙在10t s =时启动，此时甲的位移为11010502x m m =⨯⨯=，即甲车在乙前方50m 处，故选项A 正确； B 、乙车超过甲车后，由于乙的速度大，所以不可能再相遇，故选项B 正确；C 、由于两车从同一地点沿同一方向沿直线运动，当位移相等时两车才相遇，由图可知，乙车启动10s 后位移小于甲的位移，还没有追上甲，故选项C 错误；D 、当两车的速度相等时相遇最远，最大距离为：()11515101057522max S m m m =⨯+⨯-⨯⨯=，故选项D 正确； 不正确的是选选项C 。

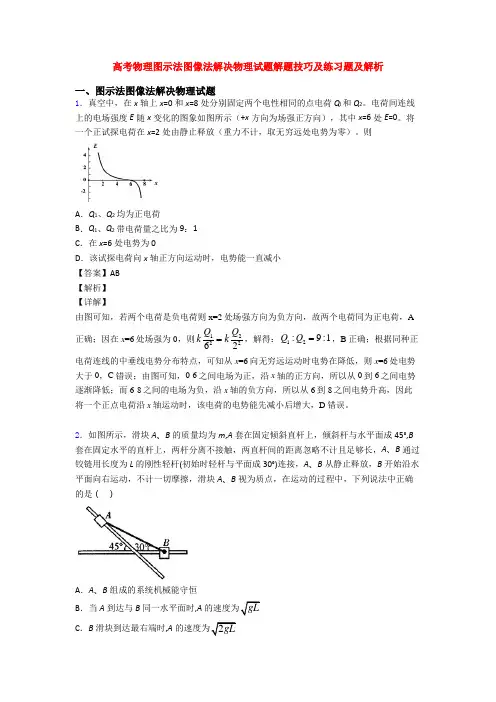

高考物理图示法图像法解决物理试题解题技巧及练习题及解析一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。

电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。

将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。

则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

2．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A gLC ．B 滑块到达最右端时,A 2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.3．如图所示，斜面和水平横杆均足够长且均被固定，斜面顶角为θ，套筒P 套在横杆上，与轻绳连接，轻绳跨过不计大小的定滑轮，其与放在斜面上的滑块Q 相连接，且连接滑块Q 的轻绳与斜面平行，P 与Q 的质量均为m ，O 为横杆上的滑轮的正下方的点，滑轮到横杆的距离为h 。

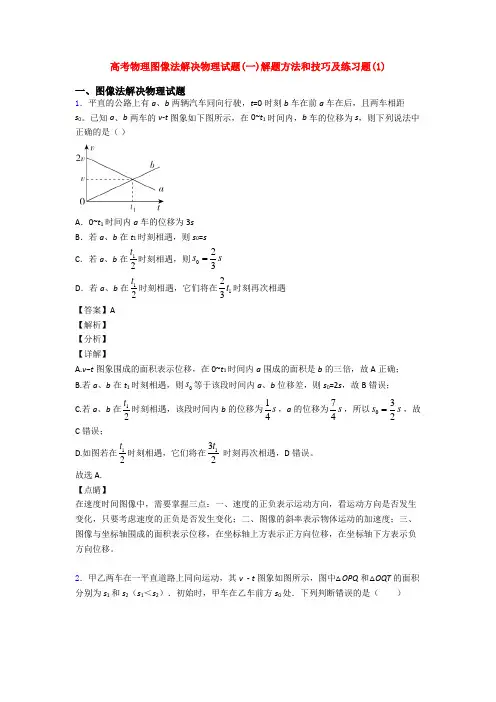

高考物理图像法解决物理试题(一)解题方法和技巧及练习题(1)一、图像法解决物理试题1．平直的公路上有a 、b 两辆汽车同向行驶，t =0时刻b 车在前a 车在后，且两车相距s 0。

已知a 、b 两车的v -t 图象如下图所示，在0~t 1时间内，b 车的位移为s ，则下列说法中正确的是（ ）A ．0~t 1时间内a 车的位移为3sB ．若a 、b 在t 1时刻相遇，则s 0=sC ．若a 、b 在12t 时刻相遇，则023s s = D ．若a 、b 在12t 时刻相遇，它们将在123t 时刻再次相遇 【答案】A【解析】【分析】【详解】A.v −t 图象围成的面积表示位移，在0~t 1时间内a 围成的面积是b 的三倍，故A 正确；B.若a 、b 在t 1时刻相遇，则0s 等于该段时间内a 、b 位移差，则s 0=2s ，故B 错误；C.若a 、b 在12t 时刻相遇，该段时间内b 的位移为14s ，a 的位移为74s ，所以032s s =，故C 错误；D.如图若在12t 时刻相遇，它们将在132t 时刻再次相遇，D 错误。

故选A.【点睛】在速度时间图像中，需要掌握三点：一、速度的正负表示运动方向，看运动方向是否发生变化，只要考虑速度的正负是否发生变化；二、图像的斜率表示物体运动的加速度；三、图像与坐标轴围成的面积表示位移，在坐标轴上方表示正方向位移，在坐标轴下方表示负方向位移。

2．甲乙两车在一平直道路上同向运动，其v ﹣t 图象如图所示，图中△OPQ 和△OQT 的面积分别为s 1和s 2（s 1＜s 2）．初始时，甲车在乙车前方s 0处．下列判断错误的是（ ）A．若s0＝s1+s2，两车不会相遇B．若s0＜s1，两车相遇2次C．若s0＝s1，两车相遇1次D．若s0＝s2，两车相遇1次【答案】D【解析】【分析】【详解】由图线可知：在T时间内，甲车前进了s2，乙车前进了s1+s2；在t=T时，两车速度相同，若s0=s1+s2，则s0＞s1，两车不会相遇，故A正确；若s0+s2＜s1+s2，即s0＜s1，在T时刻之前，乙车会超过甲车，但甲车速度增加的快，所以甲车还会超过乙车，则两车会相遇2次，故B正确；若s0=s1，则s0+s2=s1+s2，即两车只能相遇一次，故C正确．若s0=s2，由于s1＜s2，则s1＜s0，两车不会相遇，故D错误；本题选错误的，故选D.3．平直马路上有同方向前后行驶的电车a和汽车b，它们的v－t图象如图所示。

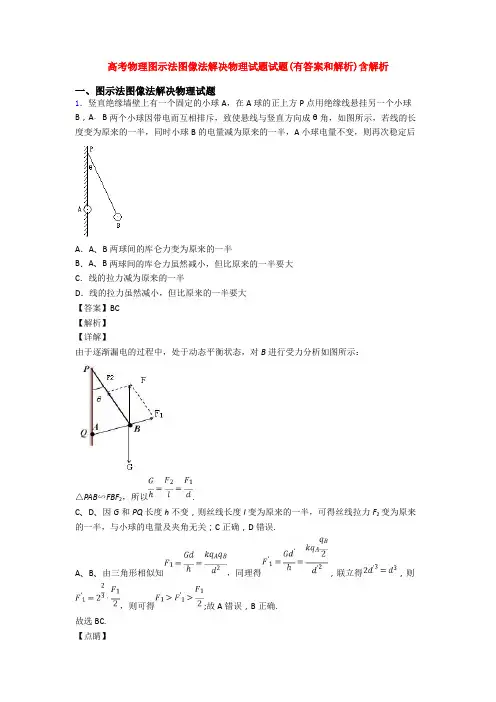

高考物理图示法图像法解决物理试题试题(有答案和解析)含解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，半径为R的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q，若在圆环上切去一小段l(l远小于R)，则圆心O处产生的电场方向和场强大小应为( )A．方向指向AB B．方向背离ABC．场强大小为 D．场强大小为【答案】BD【解析】【详解】AB段的电量,则AB段在O点产生的电场强度为：,方向指向AB，所以剩余部分在O点产生的场强大小等于,方向背离AB．故B,D正确;A,C错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB段与剩余部分在O点产生的场强大小相等，方向相反．3．如图所示，将一劲度系数为k的轻弹簧一端固定在内壁光滑的半球形容器底部O′处(O 为球心)，弹簧另一端与质量为m的小球相连，小球静止于P点。

已知容器半径为R，与水平面间的动摩擦因数为μ，OP与水平方向的夹角为θ＝30°。

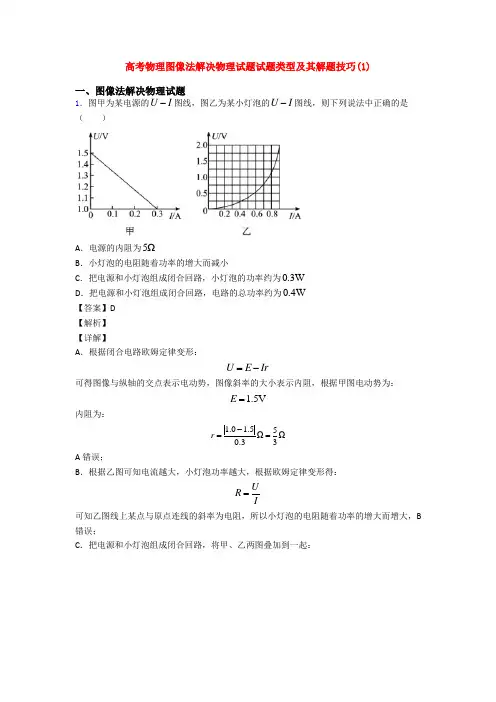

高考物理图像法解决物理试题试题类型及其解题技巧(1)一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈P UI0.1250.28W0.035WC错误；D．回路中的总功率为：==⨯≈1.50.28W0.42WP EI总D正确。

故选D。

2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。

下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。

故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题含解析一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。

由于轻微扰动，小球A 、B 分别沿水平地面和竖直墙面滑动，滑动过程中小球和杆始终在同一竖直平面内，当细杆与水平方向成37°角时，小球B 的速度大小为v ，重力加速度为g ，忽略一切摩擦和阻力，sin37°=0.6，cos37°=0.8。

则A ．小球A 的速度为34v B ．小球A 的速度为43v C ．细杆的长度为212564v gD ．细杆的长度为212536v g【答案】AC 【解析】 【详解】小球B 的速度为v 时，设小球A 的速度大小为v '，则有5337vcos v cos ︒='︒，解得：34v v '=，A 正确，B 错误；两球下滑过程中系统的机械能守恒，即：()22111sin 3722mgL mv mv '-=+o，解得：212564v L g =，C 正确，D 错误。

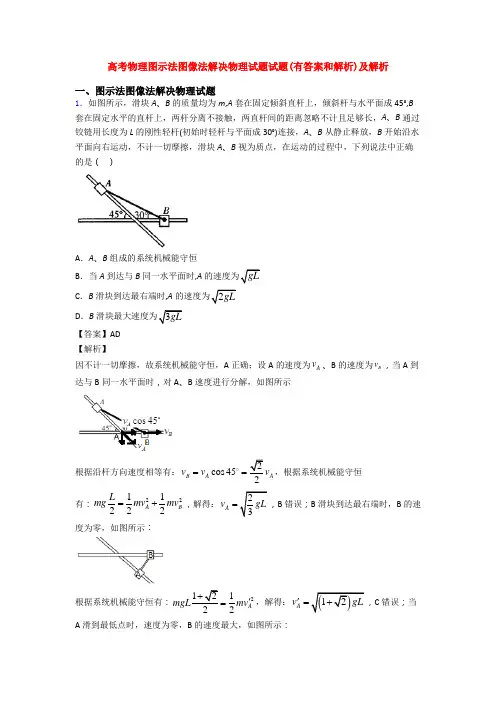

高考物理图示法图像法解决物理试题试题(有答案和解析)及解析一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL【答案】AD【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mg mv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122A mgL mv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD. 【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．如图所示，质量为m 的小物体用不可伸长的轻细线悬挂在天花板上，处于静止状态.现对处于静止状态的物体施加一个大小为F 、与竖直方向夹角为θ的斜向上恒定拉力，平衡时细线与竖直方向的夹角为60o ；保持拉力大小和方向不变，仅将小物体的质量增为2m ，再次平衡时，细线与竖直方向的夹角为30o ，重力加速度为g ，则( )A ．F mg =B ．3F mg =C ．30θ=oD ．60θ=o【答案】AD【解析】【分析】【详解】 以物体为研究对象，设平衡时绳子与竖直方向的夹角为α，受力情况如图所示：当物体重力为mg 时，α=60°，根据正弦定理可得sin 60sin(18060)F mg θ=︒︒-︒-，即sin 60sin(120)F mg θ=︒︒-，当物体的重力为2mg 时，α=30°，根据正弦定理可得：sin 30sin(18030)F mg θ=︒︒-︒-，即sin 30sin(150)F mg θ=︒︒-，联立解得：θ=60°，F =mg ；所以A 、D 正确，B 、C 错误．故选AD ．【点睛】本题主要是考查了共点力的平衡问题，解答此类问题的一般步骤是：确定研究对象、进行受力分析、利用平行四边形法则进行力的合成或者是正交分解法进行力的分解，然后在坐标轴上建立平衡方程进行解答．3．如图所示，在距水平地面高为0.4m 处，水平固定一根长直光滑杆，在杆上P 点固定一定滑轮，滑轮可绕水平轴无摩擦转动，在P 点的右边，杆上套有一质量m=2kg 的滑块A ．半径R ＝0.3m 的光滑半圆形细轨道竖直地固定在地面上，其圆心O 在P 点的正下方，在轨道上套有一质量也为m=2kg 的小球B ．用一条不可伸长的柔软细绳，通过定滑轮将A 、B 连接起来．杆和半圆形轨道在同一竖直面内，A 、B 均可看作质点，且不计滑轮大小的影响．现给滑块A 一个水平向右的恒力F ＝50N （取g=10m/s 2）．则（ ）A ．把小球B 从地面拉到P 的正下方时力F 做功为20JB ．小球B 运动到C 处时的速度大小为0C ．小球B 被拉到与滑块A 速度大小相等时，离地面高度为0.225mD ．把小球B 从地面拉到P 的正下方C 时，小球B 的机械能增加了20J【答案】ACD【解析】解： 把小球B 从地面拉到P 点正下方C 点过程中，力F 的位移为：()220.40.30.40.30.4x m =+-= ，则力F 做的功W F =Fx=20J ，选项A 正确；把小球B 从地面拉到P 点正下方C 点时，此时B 的速度方向与绳子方向垂直，此时A 的速度为零，设B 的速度为v ，则由动能定理：2102F W mgR mv -=- ，解得v=7 m/s ，选项B 错误；当细绳与圆形轨道相切时，小球B 的速度方向沿圆周的切线方向向上，此时和绳子方向重合，故与小球A 速度大小相等，由几何关系可得h=0.225m 选项C 正确；B 机械能增加量为F 做的功20J ，D 正确本题选ACD4．如图所示，长为L 的轻杆上端连着一质量为m 的小球，杆的下端用铰链固接于水平面上的O 点，轻杆处于竖直方向时置于同一水平面上质量为M 的立方体恰与小球接触。

高考物理图示法图像法解决物理试题解题技巧及练习题及解析一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．如图所示，a 、b 、c 、d 、e 、f 为以O 为球心的球面上的点，分别在a 、c 两个点处放等量异种电荷＋Q 和－Q 。

高考物理图示法图像法解决物理试题答题技巧及练习题一、图示法图像法解决物理试题1．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A 的速度为gLC ．B 滑块到达最右端时,A 的速度为2gLD ．B 滑块最大速度为3gL【答案】AD【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mg mv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122A mgL mv +='，解得：()12A v gL ='+C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD. 【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.2．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。

由于轻微扰动，小球A 、B 分别沿水平地面和竖直墙面滑动，滑动过程中小球和杆始终在同一竖直平面内，当细杆与水平方向成37°角时，小球B 的速度大小为v ，重力加速度为g ，忽略一切摩擦和阻力，sin37°=0.6，cos37°=0.8。

高考物理图示法图像法解决物理试题技巧小结及练习题含解析一、图示法图像法解决物理试题1．如图所示，用铰链将三个质量均为m 的小球A 、B 、C 与两根长为L 轻杆相连， B 、C 置于水平地面上．在轻杆竖直时，将A 由静止释放，B 、C 在杆的作用下向两侧滑动，三小球始终在同一竖直平面内运动．忽略一切摩擦，重力加速度为g ．则此过程中（ ）A ．球A 的机械能一直减小B ．球A 2gLC ．球B 对地面的压力始终等于32mg D ．球B 对地面的压力可小于mg【答案】BD【解析】【详解】 A ：设A 球下滑h 时，左侧杆与竖直方向夹角为θ，则L h cos Lθ-=，AB 用铰链相连，则()090A B B v cos v cos v sin θθθ=-=，当A 下落到最低点时，B 的速度为零，中间过程中B 的速度不为零；同理可得，当A 下落到最低点时，C 的速度为零，中间过程中C 的速度不为零．ABC 三者组成的系统机械能守恒，中间过程B 、C 的动能不为零，A 到最低点时，B 、C 的动能为零；则球A 的机械能不是一直减小．故A 项错误．B ：当A 下落到最低点时，B 、C 的速度为零，对三者组成的系统，A 由静止释放到球A 落地过程，应用机械能守恒得：212mgL mv =，解得：球A 落地的瞬时速度2v gL 故B 项正确．C ：球A 加速下落时，三者组成的系统有向下的加速度，整体处于失重状态，球B 、C 对地面的压力小于32mg ．故C 项错误． D ：在A 落地前一小段时间，B 做减速运动，杆对B 有斜向右上的拉力，则球B 对地面的压力小于mg ．故D 项正确．综上，答案为BD ．2．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．3．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力【答案】AB【解析】【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90o 的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。

高考物理图示法图像法解决物理试题试题(有答案和解析)及解析一、图示法图像法解决物理试题1．在绝缘光滑的水平面上相距为6L的A、B两处分别固定正点电荷Q A、Q B，两电荷的位置坐标如图甲所示。

图乙是AB连线之间的电势φ与位置x之间的关系图像，图中x=L点为图线的最低点，若在x=－2L的C点由静止释放一个质量为m、电量为+q的带电小球（可视为质点，不影响原电场），下列有关说法正确的是A．小球在x=L处的速度最大B．小球一定可以回到－2L的C点处C．小球将在－2L和+2L之间作往复运动D．固定在A、B处点电荷的电量之比为Q A︰Q B＝4︰1【答案】ABD【解析】【详解】据φ-x图象切线的斜率等于场强E可知x=L处场强为零，x=L右侧电场为负，即方向向左，x=L左侧电场为正，即方向向右；那么小球先向右做加速运动，到x=L处加速度为0，从x=L向右运动时，电场力方向向左，小球做减速运动，所以小球在x=L处的速度最大，故A正确。

x=L处场强为零，根据点电荷场强则有：，解得Q A：Q B=4：1，故D 正确。

根据动能定理得：qU=0，得U=0，所以小球能运动到电势与出发点相同的位置，由图知向右最远能到达x>2L的某位置，则小球应在x=-2L到右侧x>+2L的某位置区间内作往复运动，故B正确，C错误。

故选ABD。

【点睛】解决本题首先要理解φ-x图象切线的意义，知道电场力做功和路径无关，只和初末两点的电势差有关，掌握电场力做功的公式W=qU和电荷场强公式，灵活运用电场的叠加原理。

2．如图所示，竖直向下的匀强电场中的O点固定一点电荷，一个带电小球可绕O点在竖直平面内做匀速圆周运动，a、b为圆周的最高点和最低点。

不计空气阻力，则( )A．点电荷带正电B．a点的电场强度大于b点的电场强度C．小球在从a点运动到b点的过程中，电势能增大D．如果加一个垂直于竖直平面的匀强磁场，小球也可以继续做圆周运动【答案】AC【解析】【详解】带电小球可绕O点在竖直平面内做匀速圆周运动，可知小球受到的匀强电场的电场力和重力等大反向，则小球带负电，点电荷带正电，选项A正确；点电荷在a点的场强向上，在b点的场强向下，与匀强电场叠加后，a点的电场强度小于b点的电场强度，选项B错误；小球在从a点运动到b点的过程中，点电荷对小球不做功，而匀强电场的电场力做负功，则电势能增大，选项C正确；如果加一个垂直于竖直平面的匀强磁场，若洛伦兹力的方向指向圆心，则小球所受的向心力变大，则小球将做近心运动；反之若洛伦兹力的方向背离圆心，则小球所受的向心力变小，则小球将做离心运动，选项D错误；故选AC.【点睛】本题的解题关键是根据质点做匀速圆周运动的条件，判断电场力与重力的关系，即可确定出小球的电性。

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】 【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.2．如图所示，将质量为m 的小球用橡皮筋悬挂在竖直墙的O 点，小球静止在M 点，N 为O 点正下方一点，ON 间的距离等于橡皮筋原长，在N 点固定一铁钉，铁钉位于橡皮筋右侧。

现对小球施加拉力F ，使小球沿以MN 为直径的圆弧缓慢向N 运动，P 为圆弧上的点，角PNM 为60°。

橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g ，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。

高考物理图示法图像法解决物理试题解题技巧及练习题及解析一、图示法图像法解决物理试题1．竖直绝缘墙壁上有一个固定的小球A，在A球的正上方P点用绝缘线悬挂另一个小球B，A﹑B两个小球因带电而互相排斥，致使悬线与竖直方向成θ角，如图所示，若线的长度变为原来的一半，同时小球B的电量减为原来的一半，A小球电量不变，则再次稳定后A．A、B两球间的库仑力变为原来的一半B．A、B两球间的库仑力虽然减小，但比原来的一半要大C．线的拉力减为原来的一半D．线的拉力虽然减小，但比原来的一半要大【答案】BC【解析】【详解】由于逐渐漏电的过程中，处于动态平衡状态，对B进行受力分析如图所示：△PAB∽FBF2，所以.C、D、因G和PQ长度h不变，则丝线长度l变为原来的一半，可得丝线拉力F2变为原来的一半，与小球的电量及夹角无关；C正确，D错误.A、B、由三角形相似知，同理得，联立得，则，则可得;故A错误，B正确.故选BC.【点睛】本题是力学中动态平衡问题，采用的是三角形相似法，得到力的大小与三角形边长的关系，进行分析．2．如图所示，a 、b 、c 、d 、e 、f 为以O 为球心的球面上的点，分别在a 、c 两个点处放等量异种电荷＋Q 和－Q 。

下列说法正确的是( )A ．b 、f 两点电场强度大小相等，方向不同B ．e 、d 两点电势相同C ．b 、f 两点电场强度大小相等，方向相同D ．e 、d 两点电势不同 【答案】BC 【解析】A 、等量异种电荷的电场线和等势线都是关于连线、中垂线对称的，由等量异号电荷的电场的特点，结合题目的图可知，图中bdef 所在的平面是两个点电荷连线的垂直平分面，所以该平面上各点的电势都是相等的，各点的电场强度的方向都与该平面垂直。

由于b 、c 、d 、e 各点到该平面与两个点电荷的连线的交点O 的距离是相等的，结合该电场的特点可知，b 、c 、d 、e 各点的场强大小也相等。

由以上的分析可知，b 、c 、d 、e 各点的电势相等，电场强度大小相等，方向相同。

高考物理图示法图像法解决物理试题试题(有答案和解析)含解析一、图示法图像法解决物理试题1．如图所示，质量为m 的小物体用不可伸长的轻细线悬挂在天花板上，处于静止状态.现对处于静止状态的物体施加一个大小为F 、与竖直方向夹角为θ的斜向上恒定拉力，平衡时细线与竖直方向的夹角为60o ；保持拉力大小和方向不变，仅将小物体的质量增为2m ，再次平衡时，细线与竖直方向的夹角为30o ，重力加速度为g ，则( )A ．F mg =B ．3F mg =C ．30θ=oD ．60θ=o【答案】AD【解析】【分析】 【详解】 以物体为研究对象，设平衡时绳子与竖直方向的夹角为α，受力情况如图所示：当物体重力为mg 时，α=60°，根据正弦定理可得sin 60sin(18060)F mg θ=︒︒-︒-，即sin 60sin(120)F mg θ=︒︒-，当物体的重力为2mg 时，α=30°，根据正弦定理可得：sin 30sin(18030)F mg θ=︒︒-︒-，即sin 30sin(150)F mg θ=︒︒-，联立解得：θ=60°，F =mg ；所以A 、D 正确，B 、C 错误．故选AD ．【点睛】本题主要是考查了共点力的平衡问题，解答此类问题的一般步骤是：确定研究对象、进行受力分析、利用平行四边形法则进行力的合成或者是正交分解法进行力的分解，然后在坐标轴上建立平衡方程进行解答．2．如图所示，半径为R的硬橡胶圆环，其上带有均匀分布的负电荷，总电荷量为Q，若在圆环上切去一小段l(l远小于R)，则圆心O处产生的电场方向和场强大小应为( )A．方向指向AB B．方向背离ABC．场强大小为 D．场强大小为【答案】BD【解析】【详解】AB段的电量,则AB段在O点产生的电场强度为：,方向指向AB，所以剩余部分在O点产生的场强大小等于,方向背离AB．故B,D正确;A,C错误.故选BD.【点睛】解决本题的关键掌握点电荷的场强公式，以及知道AB段与剩余部分在O点产生的场强大小相等，方向相反．3．如图，将一质量为2m的重物悬挂在轻绳一端，轻绳的另一端系一质量为m的环，环套在竖直固定的光滑直杆上，光滑的轻小定滑轮与直杆的距离为d，杆上的A点与定滑轮等高，杆上的B点在A点正下方距离A为d处．现将环从A点由静止释放，不计一切摩擦阻力，下列说法中正确的是（）A．环到达B处时，重物上升的高度2dB．环能下降的最大距离为4 3 dC ．环到达B 处时，环与重物的速度大小之比为22D ．环从A 到B 减少的机械能等于重物增加的机械能【答案】BD【解析】【分析】【详解】根据几何关系有，环从A 下滑至B 点时，重物上升的高度h=2d−d ，故A 错误；环下滑到最大高度为h 时环和重物的速度均为0，此时重物上升的最大高度为22 h d d +-，根据机械能守恒有222(?)mgh mg h d d =+-，解得：h=43d d ，故B 正确．对B 的速度沿绳子方向和垂直于绳子方向分解，在沿绳子方向上的分速度等于重物的速度，有：vcos45°=v重物，所以 2v v 重物＝，故C 错误；环下滑过程中无摩擦力对系统做功，故系统机械能守恒，即满足环减小的机械能等于重物增加的机械能，故D 正确；故选BD ．4．在绝缘光滑的水平面上相距为6L 的A 、B 两处分别固定正点电荷Q A 、Q B ，两电荷的位置坐标如图甲所示。

高考物理图示法图像法解决物理试题技巧和方法完整版及练习题及解析一、图示法图像法解决物理试题1．真空中，在x 轴上x =0和x =8处分别固定两个电性相同的点电荷Q l 和Q 2。

电荷间连线上的电场强度E 随x 变化的图象如图所示（+x 方向为场强正方向），其中x =6处E =0。

将一个正试探电荷在x =2处由静止释放（重力不计，取无穷远处电势为零）。

则A ．Q 1、Q 2均为正电荷B ．Q 1、Q 2带电荷量之比为9：1C ．在x =6处电势为0D ．该试探电荷向x 轴正方向运动时，电势能一直减小 【答案】AB 【解析】 【详解】由图可知，若两个电荷是负电荷则x=2处场强方向为负方向，故两个电荷同为正电荷，A 正确；因在x =6处场强为0，则122262Q Q kk =，解得：12:9:1Q Q =，B 正确；根据同种正电荷连线的中垂线电势分布特点，可知从x =6向无穷远运动时电势在降低，则x =6处电势大于0，C 错误；由图可知，0-6之间电场为正，沿x 轴的正方向，所以从0到6之间电势逐渐降低；而6-8之间的电场为负，沿x 轴的负方向，所以从6到8之间电势升高，因此将一个正点电荷沿x 轴运动时，该电荷的电势能先减小后增大，D 错误。

2．如图所示，左右两侧水平面等高，A 、B 为光滑定滑轮，C 为光滑动滑轮．足够长的轻绳跨过滑轮，右端与小车相连，左端固定在墙壁上，质量为m 的物块悬挂在动滑轮上．从某时刻开始小车向右移动，使物块以速度v 0匀速上升，小车在移动过程中所受阻力恒定不变．在物块上升的过程中（未到AB 所在的水平面），下列说法正确的是A ．轻绳对小车的拉力增大B ．小车向右做加速运动C ．小车阻力的功率可能不变D ．小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和 【答案】AD 【解析】【分析】 【详解】A ．物块以匀速上升时，两边绳子的夹角变大，可知绳子的拉力变大，即轻绳对小车的拉力变大，选项A 正确；B ．设绳子与竖直方向的夹角为θ，则由运动的合成知识可知0=2cos v v θ车，则随着物体的上升θ变大，车的速度减小，选项B 错误；C ．小车在移动过程中所受阻力恒定不变，根据P=fv 车可知小车阻力的功率减小，选项C 错误；D ．由能量关系可知：-PC k W W WE 阻牵车-=∆ ，因小车动能减小，则<PC W W W +阻牵，即小车牵引力做的功小于物块重力势能的增加量与小车克服阻力做功之和，选项D 正确； 故选AD. 【点睛】此题关键是对物体的速度进行如何分解，可参考斜牵引物体的运动分解问题，但是此题中物体两边都有绳子；注意搞清系统的能量转化情况.3．如图所示，滑块A 、B 的质量均为m ,A 套在固定倾斜直杆上，倾斜杆与水平面成45°,B 套在固定水平的直杆上，两杆分离不接触，两直杆间的距离忽略不计且足够长，A 、B 通过铰链用长度为L 的刚性轻杆(初始时轻杆与平面成30°)连接，A 、B 从静止释放，B 开始沿水平面向右运动，不计一切摩擦，滑块A 、B 视为质点，在运动的过程中，下列说法中正确的是（ ）A ．A 、B 组成的系统机械能守恒B ．当A 到达与B 同一水平面时,A gLC ．B 滑块到达最右端时,A 2gLD ．B 3gL 【答案】AD 【解析】因不计一切摩擦，故系统机械能守恒，A 正确；设A 的速度为A v 、B 的速度为B v ，当A 到达与B 同一水平面时，对A 、B 速度进行分解，如图所示根据沿杆方向速度相等有：2cos 452B A A v v v ==o ，根据系统机械能守恒有：2211222A B L mgmv mv =+，解得：23A v gL =，B 错误；B 滑块到达最右端时，B 的速度为零，如图所示：根据系统机械能守恒有：212122AmgLmv +='，解得：()12A v gL ='+，C 错误；当A 滑到最低点时，速度为零，B 的速度最大，如图所示：根据系统机械能守恒有：23122B mgL mv '=，解得：3B v gL '=，D 正确，选AD.【点睛】应用A 、B 沿杆方向速度相等，求出A 、B 的速度关系，因为不计一切摩擦，故A 、B 组成的系统机械能守恒，当A 的速度最大时，B 的速度为0；当B 的速度最大时，A 的速度为0.4．如图所示，质量相同的小球A 、B 通过质量不计的细杆相连接，紧靠竖直墙壁放置。

高中物理高考物理图示法图像法解决物理试题解题技巧及练习题(1)一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。

现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。

橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。

B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。

C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。

D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。

则选AC。

【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。

2．用轻杆通过铰链相连的小球A、B、C、D、E处于竖直平面上，各段轻杆等长，其中小球A、B的质量均为2m，小球C、D、E的质量均为m．现将A、B两小球置于距地面高h 处，由静止释放，假设所有球只在同一竖直平面内运动，不计一切摩擦，则在下落过程中A ．小球A 、B 、C 、D 、E 组成的系统机械能和动量均守恒B ．小球B 的机械能一直减小C ．小球B 落地的速度大小为2ghD ．当小球A 的机械能最小时，地面对小球C 的支持力大小为mg【答案】CD【解析】【分析】【详解】小球A 、B 、C 、D 、E 组成的系统机械能守恒但动量不守恒，故A 错误；由于D 球受力平衡，所以D 球在整个过程中不会动，所以轻杆DB 对B 不做功，而轻杆BE 对B 先做负功后做正功，所以小球B 的机械能先减小后增加，故B 错误；当B 落地时小球E 的速度等于零，根据功能关系212mgh mv = 可知小球B 的速度为2gh ，故C 正确；当小球A 的机械能最小时，轻杆AC 没有力，小球C 竖直方向上的力平衡，所以支持力等于重力，故D 正确，故选CD3．用外力F 通过如图所示的装置把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平杆之间的夹角从45°变为90°，斜面与水平地面之间是粗糙的，并且斜面一直静止在水平地面上，不计滑轮处及滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是A ．地面对斜面的静摩擦力保持不变B ．外力F 一直在增大C ．某时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力D ．绳子移动的速度大小大于小球沿斜面运动的速度的大小【答案】BC【解析】【详解】B ．设连接小球的绳子与水平方向的夹角为θ；对小球沿斜面方向：sin(30)T mg θ=-则当θ角从 45°变为90°的过程中，绳子的拉力变大，因F=T ，则外力F 一直在增大，选项B 正确；A ．对小球和斜面的整体，地面对斜面体的摩擦力等于绳子拉力的水平分量，则cos sin(30)cos f T mg θθθ==-可知，随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；C ．当 θ=90°时，滑轮两边绳子的夹角为120°，此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项C 正确；D ．将小球的速度v 分解可知，绳子的速度1cos(30)v v θ=-，则绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项D 错误；故选BC.【点睛】此题涉及到的研究对象较多，关键是如何正确选择研究对象，并能对研究对象正确的受力分析，灵活运用整体及隔离法解题．4．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D 错误；5．如图所示，水平光滑长杆上套有一物块Q ，跨过悬挂于O 点的轻小光滑圆环的细线一端连接Q ，另一端悬挂一物块P ．设细线的左边部分与水平方向的夹角为θ，初始时θ很小．现将P 、Q 由静止同时释放，在物块P 下落过程中，下列说法正确的有A ．当θ＝60°时，P 、Q 的速度之比是1:2B ．当θ＝90°时，Q 的速度最大C ．物块P 一直处于失重状态D ．绳对Q 的拉力始终大于P 的重力【答案】AB【解析】【详解】A 、由题可知，P 、Q 用同一根绳连接，则Q 沿绳子方向的速度与P 的速度相等，则当60θ=︒时，Q 的速度cos 60Q P v v ︒=解得：:1:2P Q v v =故A 正确；B 、P 的机械能最小时，即为Q 到达O 点正下方时，此时Q 的速度最大，即当90θ=︒时，Q 的速度最大，故B 正确；C 、θ角逐渐增大到90的过程中，Q 的速度一直增大，P 的速度先增大后减小，所以P 是先失重后超重，故C 错误；D 、因为P 是先失重后超重，因此绳对Q 的拉力会等于P 的重力，故D 错误。

高考物理图示法图像法解决物理试题解题技巧分析及练习题一、图示法图像法解决物理试题1．有一个固定的光滑直杆与水平面的夹角为 53°，杆上套着一个质量为m = 2kg 的滑块 A （可视为质点）.用不可伸长的轻绳将滑块A 与另一个质量为M=2.7kg 的物块B 通过光滑的定滑轮相连接，细绳因悬挂B 而绷紧，此时滑轮左侧轻绳恰好水平，其长度103L =m ，P 点与滑轮的连线同直杆垂直（如图所 示）．现将滑块A 从图中O 点由静止释放，（整个运动过程中 B 不会触地，g =10m/s 2）．下列说法正确的是A ．滑块A 运动到 P 点时加速度为零B ．滑块A 由O 点运动到P 点的过程中机械能增加C ．滑块A 经过 P 点的速度大小为2m/sD ．滑块A 经过P 1047m/s 【答案】BC【解析】【分析】【详解】A ．滑块A 运动到P 点时，垂直于杆子的方向受力平衡，合力为零；沿杆子方向，重力有沿杆向下的分力mg sin53°，根据牛顿第二定律得：mg sin53°=maa =gsin53° 故A 错误．B ．滑块A 由O 点运动到P 点的过程中，绳子的拉力对滑块A 做正功，其机械能增加；故B 正确．CD ．由于图中杆子与水平方向成53°，可以解出图中虚线长度： 8sin 53m 3l L =︒= 所以滑块A 运动到P 时，A 下落10348sin 53cos53sin 53=m=m 3555OP h x L =︒=︒︒⨯⨯ B 下落1082m m m 333H L l =-=-= 当A 到达P 点与A 相连的绳子此时垂直杆子方向的速度为零，则B 的速度为零，以两个物体组成的系统为研究对象，由机械能守恒定律得：212MgH mgh mv +=解得 52m/s v =故C 正确，D 错误．故选BC ．【点睛】加速度根据牛顿第二定律研究，机械能的变化根据除重力以外的力做功情况进行判断，都是常用的思路．关键在于判断出滑块A 滑到P 点时，绳子在竖直杆子方向的速度为零，即B 的速度为零．2．如图所示，一个长直轻杆两端分别固定小球A 和B ，竖直放置，两球质量均为m ，两球半径忽略不计，杆的长度为L ．由于微小的扰动，A 球沿竖直光滑槽向下运动，B 球沿水平光滑槽向右运动，当杆与竖直方向的夹角为θ时（图中未标出），关于两球速度A v 与B v 的关系，下列说法正确的是A ．A 球下滑过程中的加速度一直大于gB ．B 球运动过程中的速度先变大后变小C ．tan A B v v θ=D ．sin A B v v θ=【答案】BC【解析】【分析】【详解】先分析小球B 的运动情况：小球 B 以初速度等于零开始向右运动，当小球A 落到最下方时B 的速度再次为零，所以B 在水平方向先加速后减小，即B 球运动过程中的速度先变大后变小，根据受力可知刚开始时杆对B 产生的是偏右的力，所以杆对A 产生的是偏向上的力，根据受力可知此时A 的加速度小于重力加速度g ，故A 错误；B 正确；当杆与竖直方向的夹角为θ时，根据运动的分解可知;cos sin A B v v θθ=即tan A B v v θ=，故C 正确；D错误；3．在绝缘光滑的水平面上相距为6L的A、B两处分别固定正点电荷Q A、Q B，两电荷的位置坐标如图甲所示。
