机械设计中轴知识点机械设计中的轴是一种常见的工程零件，广泛应用于各种机械设备中。
轴的质量和几何形状直接关系到设备的性能和寿命。
在机械设计中，轴的选择、设计和制造都是非常重要的环节。
本文将介绍机械设计中轴的知识点，包括轴的功能、分类、材料选择、几何形状设计和加工工艺等内容。
1. 轴的功能轴在机械设备中承担着传递动力和转动运动的重要作用。
具体功能包括：(1) 传递动力：轴通过联接装置将动力从一个部件传递到另一个部件，实现机械设备的正常运转。
(2) 支撑承载：轴能够承受来自设备工作时产生的载荷，保证设备的稳定运行。
(3) 定位定向：通过轴的几何形状和配合结构，实现部件的定位和相对位置的固定。
(4) 传递制动力矩：在需要制动的设备中，轴可以通过制动器将能量转化为制动力矩，实现设备的制动效果。
(5) 实现工作间传递物料或介质：轴可以作为传输装置，在机械设备中传递物料或介质。
2. 轴的分类根据轴的用途和工作环境，轴可以按以下方式进行分类：(1) 传输轴：用于传递动力和转动运动，如发动机的曲轴。
(2) 支撑轴：用于承担设备工作时产生的载荷，如机床的主轴。
(3) 导向轴：用于定位和固定部件位置，如滑动轴承支承的导轨。
(4) 螺旋传输轴：用于实现物料或介质的传输，如输送带上的轴。
3. 轴的材料选择轴的材料选择要考虑载荷、工作环境和制造成本等因素。
常见的轴材料包括：(1) 碳素钢：适用于较低载荷和一般工作环境，制造成本低。
(2) 合金钢：具有较高的强度和耐磨性，适用于高载荷和恶劣工作环境。
(3) 不锈钢：具有良好的耐腐蚀性能，适用于潮湿、酸碱性较强的工作环境。
(4) 铜合金：具有良好的导热性和抗磨性，适用于高速转动轴承等高要求场合。
4. 轴的几何形状设计轴的几何形状设计需要考虑以下几个方面：(1) 直径和长度：根据轴的承载和传递动力需求，确定轴的直径和长度。
(2) 定位面：根据设备需要进行定位的部件，设计轴上的定位面，保证装配的精度和稳定性。
机械设计中轴知识点总结一、轴的基本概念1. 轴的定义轴是一种用来传递动力或转动的机械零件，通常是长条状的。
它一般沿着自己的中心线旋转，用于传递扭矩或者旋转运动。
2. 轴的作用轴能够传递动力和扭矩，使得旋转运动得以实现。
在机械设计中，轴承着重要的作用，它能连接两个或多个旋转部件，并实现传递动力的功能。
3. 轴的分类按材料分：常见的轴材料有铸铁、不锈钢、合金钢、铜和铝等。
按形状分：轴的形状多种多样，圆轴、方轴、六角轴等。
按功能分：传动轴、支承轴、定位轴等。
二、轴的设计与制造1. 轴的设计轴的设计需要考虑到所承受的力、转矩、转速等因素。
通过对使用条件的分析，可以确定轴材料、直径、长度等参数，然后进行轴的结构设计。
2. 轴的制造轴的制造通常采用车削、镗削、铣削、切削等工艺。
根据设计要求选择合适的材料和加工工艺，保证轴的精度和表面质量。
三、轴的安装与配合1. 轴的安装轴的安装通常需要使用轴承或套筒来实现。
在安装时应注意轴与轴承或套筒的配合，保证旋转灵活、无卡滞现象。
2. 轴的配合轴的配合包括干涉配合、过盈配合和间隙配合等。
不同的轴配合方式适用于不同的使用条件，需要根据具体情况进行选择。
四、轴的校核与维护轴的校核通常包括强度校核、刚度校核和动态平衡校核等。
通过对轴的受力分析，计算轴的应力、变形等参数，保证轴的工作可靠。
2. 轴的维护轴的维护包括润滑、防锈、定期检查等。
通过定期的维护，可以延长轴的使用寿命，减少因轴损坏带来的损失。
五、轴的材料选择1. 钢由于钢具有良好的机械性能，耐磨性和刚性，是制造轴的常用材料之一。
2. 不锈钢不锈钢轴具有较好的抗腐蚀性能，适用于一些特殊用途的轴。
3. 铜铜其具有优异的导热性和导电性，在一些特殊应用场合中也会用作轴的材料。
4. 铝合金铝合金轴具有较低的密度，适用于要求轴轻质、高速转动的场合。
六、轴的设计注意事项1. 受力分析在轴的设计过程中，需要对轴的受力进行合理分析，确定受力的作用方向和大小。
机械设计基础轴简介在机械设计中，轴承起着至关重要的作用。
它们连接和支撑各种机械元件，使机械设备能够顺利运转。
轴承的设计必须考虑到载荷、转速、摩擦、轴向和径向间隙等因素。
本文将介绍机械设计中常见的轴及其基本特点。
一、轴的定义轴是机械设计中一种常见的零件，用于支撑和传递旋转运动。
它通常是一个细长的圆柱体，有时还会有变径、变形等特殊形状。
二、轴的分类按照轴的用途和形状可以将轴分为以下几类：固定轴是机械设备中最常见的轴。
它通常是直径均匀的细长圆柱体，用于支撑和传递旋转运动。
固定轴的直径大小取决于所需承载能力和转速。
2. 胀套轴胀套轴是一种特殊的轴，它上面设有一个螺旋槽。
胀套可以通过螺栓或其他方式固定在轴上，并可以根据需要在轴上调整位置。
它通常用于需要调整轴位置的场合。
3. 锥形轴锥形轴是一种具有锥形的轴。
它由一个或多个直径逐渐减小的圆台组成。
锥形轴常用于传递变速传动或需要在轴上调整位置的设备。
推力轴是一种用于承受轴向载荷的轴。
它通常由直径较大的圆柱体和直径较小的圆锥体组成，以承受轴向载荷。
三、轴的材料选择轴的材料选择必须考虑到载荷、转速、工作环境等因素。
常见的轴材料包括碳素钢、合金钢、不锈钢、铝合金、钛合金等。
不同材料的优点和缺点可以根据具体要求来选择。
碳素钢具有良好的强度和刚性，适用于大部分机械设备。
合金钢具有更高的强度和硬度，适用于承受更大载荷和高速运转的设备。
不锈钢具有良好的耐腐蚀性能，适用于在潮湿或腐蚀性环境中使用的设备。
铝合金具有轻质和良好的导热性能，适用于要求轻质和散热性能的设备。
钛合金具有高强度和耐腐蚀性能，适用于高强度和要求耐腐蚀性能的设备。
四、轴的设计考虑因素在设计轴时，需要考虑以下因素：1. 轴的强度轴的强度必须满足所需承载能力。
强度计算可以利用弹性力学原理进行。
2. 轴的刚度轴的刚度对于传递旋转运动和减小转动误差非常重要。
刚度计算可以利用有限元分析等方法进行。
3. 轴的表面粗糙度轴的表面粗糙度对于摩擦和磨损有重要影响。

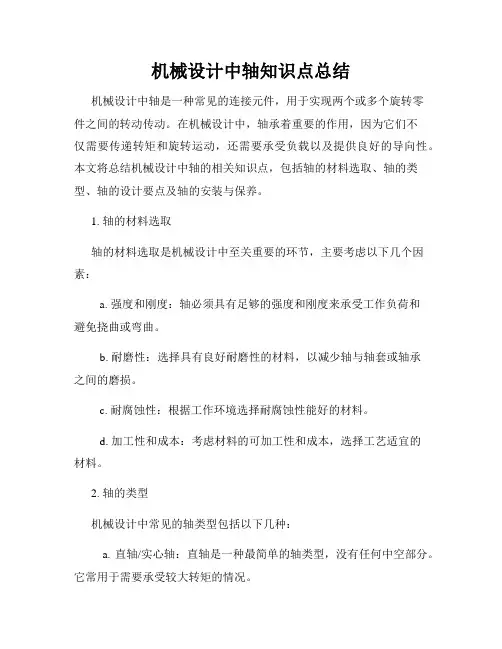

机械设计中轴知识点总结机械设计中轴是一种常见的连接元件，用于实现两个或多个旋转零件之间的转动传动。
在机械设计中，轴承着重要的作用，因为它们不仅需要传递转矩和旋转运动，还需要承受负载以及提供良好的导向性。
本文将总结机械设计中轴的相关知识点，包括轴的材料选取、轴的类型、轴的设计要点及轴的安装与保养。
1. 轴的材料选取轴的材料选取是机械设计中至关重要的环节，主要考虑以下几个因素：a. 强度和刚度：轴必须具有足够的强度和刚度来承受工作负荷和避免挠曲或弯曲。
b. 耐磨性：选择具有良好耐磨性的材料，以减少轴与轴套或轴承之间的磨损。
c. 耐腐蚀性：根据工作环境选择耐腐蚀性能好的材料。
d. 加工性和成本：考虑材料的可加工性和成本，选择工艺适宜的材料。
2. 轴的类型机械设计中常见的轴类型包括以下几种：a. 直轴/实心轴：直轴是一种最简单的轴类型，没有任何中空部分。
它常用于需要承受较大转矩的情况。
b. 中空轴：中空轴是指具有中空部分的轴，可以减轻轴的重量并节省材料。
c. 穿孔轴：穿孔轴是一种具有多个孔洞的轴，通过这些孔洞可以连接其他零件或传递液体或气体。
d. 锥形轴：锥形轴是一种具有圆锥形截面的轴，常用于需要实现轴向位置调整的情况。
3. 轴的设计要点在进行轴的设计时，需要考虑以下几个要点：a. 直径和长度的选择：根据承载能力和轴上载荷的分布选择合适的直径和长度。
b. 轴承的选择：根据工作条件选择适当的轴承类型和尺寸。
c. 轴的配合与间隙：确保轴与轴承或配合零件之间的配合和间隙符合工作要求。
d. 表面处理和润滑：经过适当的表面处理和使用适当的润滑剂可以降低轴与轴承之间的摩擦和磨损。
4. 轴的安装与保养a. 轴的安装：在安装轴时，要确保轴与轴承或其他相关零件的配合准确，避免过紧或过松。
b. 轴的对中：保证轴的良好对中，减小不平衡和振动。
c. 合理润滑：根据工作条件选择适当的润滑剂，并定期对轴进行润滑维护，以减少磨损与摩擦。
机械设计-轴的类型轴是机械设计中常见的几何元素之一，它是机械传动系统的重要组成部分，在许多工业领域得到广泛应用。
根据不同的工作应用，轴可以分为多种类型。
本文将介绍几种常见的轴类型及其特点。
1. 普通轴普通轴是最常用的轴类型。
其截面通常是圆形，具有均匀分布的负载能力，适用于各种中小型传动系统。
普通轴可根据应用要求配备各种轴承和联轴器，保证机械传动系统的顺畅运转。
2. 键轴键轴，顾名思义，是在轴身上装有键槽的轴型。
键槽可以用来固定轴承或是连接其它部件，通常被用于高负载的机械传动系统中。
键轴的优点在于能够承受大量的转矩，且易于装配和拆卸。
3. 花键轴花键轴又称齿轴。
它与键轴相似，但花键的形状是斜齿状的。
花键轴通常用于需要承受较大扭矩的高功率传动系统中，它的斜齿形能提供更强的连接力和垂直方向上的剪切扭矩。
4. 球轴球轴是一种将球组成的元件嵌入轴体内的锥形轴。
它主要用于具有紧凑空间限制的应用程序。
由于球轴在高扭矩应用中表现出非常大的抗曲率能力，因此常常被用作齿轮箱的输出轴。
5. 螺旋轴螺旋轴是将螺旋线作为轴体的一种轴型。
相比于传统的圆形轴，螺旋轴的构造更强；这使得它在使用时能够减少振动和噪音，同时提供更大的扭矩传递能力。
螺旋轴通常用于高速和高扭矩应用程序中。
6. 中空轴中空轴是具有中空孔的轴型。
在一些应用中，允许轴与管道或丝杆相连接，以便传输气体、液体或其他物质。
中空轴通常用于旋转机器、涡轮机及涡轮喷气发动机等高技术应用领域。
总之，不同类型的轴具有各自独特的特点和应用范围。
了解不同类型的轴有助于确保设计的机械传动系统能够正常运行和提高效率。
机械轴定义及设计概述1、轴的定义轴基本上是任何机器的旋转部件，其横截面为圆形，用于将动力从一个部分传递到另一个部分或从动力产生机到动力吸收机。
为传递动力，轴的一端与动力源相连，另一端与机器相连。
轴可以根据需要是实心或空心的，空心轴有助于减轻重量并提供优势。
轴是机器中使用的非常重要的元件之一。
它们用于支撑旋转部件，例如滑轮和齿轮，它们由位于刚性机器外壳中的轴承支撑。
位于轴上的齿轮和皮带轮有助于传递运动。
许多其他旋转元件通过键安装在轴上。
由于轴所支撑的构件的反作用力和动力传递产生的扭矩，它们承受弯矩和扭矩。
轴总是具有圆形横截面，可以是空心的或实心的。
轴可分为曲柄轴、直线轴、铰接轴或柔性轴，但直线轴通常用于传递动力。
轴通常设计为陡峭的圆柱杆，因此它们在整个长度上具有不同的直径，尽管具有恒定直径的轴易于生产。
阶梯轴中的应力大小随其长度而变化。
具有统一直径的轴不适合拆卸、组装、维护，并且这些轴在紧固安装在它们上的零件时会产生复杂性，特别是轴承。
2、轴的类型：1）传动轴：这些轴是阶梯轴，用于在一个源之间传递动力到另一个吸收动力的机器。
在轴齿轮、轮毂或皮带轮的阶梯部分上安装用于传递运动。
示例：高架轴、线轴、副轴和所有工厂的轴。
2）机械轴：这些轴位于组件的内部，是机器的组成部分。
示例：汽车发动机中的曲轴是机器轴。
3）车桥轴这些轴支撑旋转元件，例如轮子，可以安装在带有轴承的外壳中，但轴是非旋转元件。
这些主要用于车辆。
示例：汽车中的车轴。
4）主轴轴这些是机器的旋转部分；它容纳工具或工作空间。
它们是短轴，在机器中使用，它们是用于机器的短轴。
示例：车床中的主轴。
3、轴用材料通常低碳钢是用于轴的材料。
如果需要高强度，则使用合金钢，如镍铬、镍、铬钒钢。
它们通常是通过热轧和冷拔和研磨形成的。
通常用于常规轴的材料是50 C12、50 C4、45 C8、40 C8级的碳钢。
1）用于轴的材料应具有以下特性：①材料应具有高强度②材料应具有高耐磨性③材料应具有热处理特性④材料应具有良好的机械性能⑤材料必须具有低缺口敏感系数2）轴的标准尺寸①机械轴可达25 毫米，步长为 0.5 毫米。
机械制中的轴线与轴线标记机械制造中的轴线与轴线标记在机械制造中，轴线（Axis）是指物体或零件的旋转中心线。
轴线的准确定位和标记对于机械设计和制造非常重要，它直接关系到零件的组装和运动精度。
本文将介绍机械制造中轴线的概念以及轴线标记的方法和要点。
一、轴线的概念轴线是机械零件运动或形状的基准线，它有以下几个特点：1. 轴线是一条无限延伸的直线，可以是水平的、垂直的或者倾斜的。
2. 轴线是通过物体的旋转中心的理想轨迹。
3. 轴线是连接零件各部位运动或形状关系的几何线。
在实际制造过程中，通常使用轴线的几何元素（如点、直线、平面等）来准确定位轴线。
二、轴线标记的方法为了便于制造和组装，轴线需要进行标记。
轴线标记的方法主要有以下几种：1. 直径标记法直径标记法是指使用字母“Ø”表示轴线，后接标注的尺寸值。
例如：“Ø20”，表示轴线直径为20mm。
直径标记法适用于圆柱体或圆筒表面的轴线标记。
2. 中心线标记法中心线标记法是指使用一条虚线来表示轴线，同时在虚线上标注相应的尺寸值。
例如，在图纸上绘制一条虚线，并且在虚线上方标注“20”，表示轴线的尺寸为20。
中心线标记法适用于平面或曲面的轴线标记。
3. 分度标记法分度标记法是指使用圆角符号“°”表示轴线，并在其旁边标注相应的尺寸值。
例如：“20°”，表示轴线的角度为20度。
分度标记法适用于倾斜或非垂直轴线的标记。
除了以上三种常用的标记方法，还可以根据具体情况选择其他标记方法，如圆心标记法、切点标记法等。
根据标记方法的不同，确保标记符号与轴线相连且清晰可见是十分重要的。
三、轴线标记的要点在进行轴线标记时，需要注意以下几个要点：1. 标记必须准确无歧义，以便读者能够清晰地理解轴线的位置和特征。
2. 标记应与轴线相连，字母、数字或符号与轴线成一体，不得与轴线相交或重叠。
3. 标记应具备良好的可读性和清晰度，避免模糊不清或混淆的现象。
