间歇负载液压缸同步措施的比较与分析

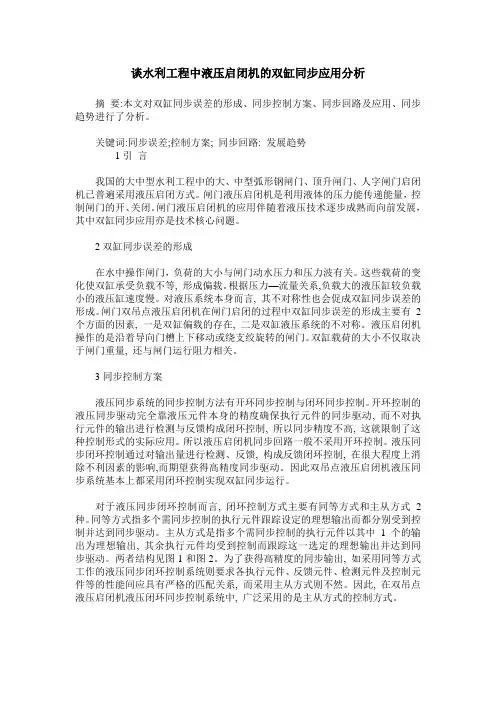

谈水利工程中液压启闭机的双缸同步应用分析摘要:本文对双缸同步误差的形成、同步控制方案、同步回路及应用、同步趋势进行了分析。

关键词:同步误差;控制方案; 同步回路: 发展趋势1引言我国的大中型水利工程中的大、中型弧形钢闸门、顶升闸门、人字闸门启闭机已普遍采用液压启闭方式。

闸门液压启闭机是利用液体的压力能传递能量，控制闸门的开、关闭。

闸门液压启闭机的应用伴随着液压技术逐步成熟而向前发展，其中双缸同步应用亦是技术核心问题。

2双缸同步误差的形成在水中操作闸门，负荷的大小与闸门动水压力和压力波有关。

这些载荷的变化使双缸承受负载不等, 形成偏载。

根据压力—流量关系,负载大的液压缸较负载小的液压缸速度慢。

对液压系统本身而言, 其不对称性也会促成双缸同步误差的形成。

闸门双吊点液压启闭机在闸门启闭的过程中双缸同步误差的形成主要有2个方面的因素, 一是双缸偏载的存在, 二是双缸液压系统的不对称。

液压启闭机操作的是沿着导向门槽上下移动或绕支绞旋转的闸门。

双缸载荷的大小不仅取决于闸门重量, 还与闸门运行阻力相关。

3同步控制方案液压同步系统的同步控制方法有开环同步控制与闭环同步控制。

开环控制的液压同步驱动完全靠液压元件本身的精度确保执行元件的同步驱动, 而不对执行元件的输出进行检测与反馈构成闭环控制, 所以同步精度不高, 这就限制了这种控制形式的实际应用。

所以液压启闭机同步回路一般不采用开环控制。

液压同步闭环控制通过对输出量进行检测、反馈, 构成反馈闭环控制, 在很大程度上消除不利因素的影响,而期望获得高精度同步驱动。

因此双吊点液压启闭机液压同步系统基本上都采用闭环控制实现双缸同步运行。

对于液压同步闭环控制而言, 闭环控制方式主要有同等方式和主从方式2种。

同等方式指多个需同步控制的执行元件跟踪设定的理想输出而都分别受到控制并达到同步驱动。

主从方式是指多个需同步控制的执行元件以其中1个的输出为理想输出, 其余执行元件均受到控制而跟踪这一选定的理想输出并达到同步驱动。

机电装备液压缸数据分析与优化方案机电装备液压缸数据分析与优化方案液压缸作为机电装备中的重要部件之一，广泛应用于各种工业领域。

本文将通过逐步思考的方式，分析液压缸的数据，并提出优化方案。

第一步：收集液压缸的数据在开始分析之前，我们首先需要收集液压缸的相关数据。

这些数据包括液压缸的尺寸、工作压力、额定负载、工作温度等等。

根据不同的应用场景，还可以收集液压缸的运行时间、效率等数据。

第二步：分析液压缸的性能在收集到相关数据后，我们可以开始分析液压缸的性能。

首先，我们可以通过计算液压缸的功率来评估其工作效率。

功率的计算公式为功率=压力×流量。

通过比较实际功率与理论功率的差异，我们可以判断液压缸的工作效率。

另外，我们还可以分析液压缸的工作温度。

高温可能会导致液压油的粘度变化，从而影响液压缸的工作效果。

因此，我们需要确保液压缸在规定的工作温度范围内工作，避免温度过高或过低对其性能产生不利影响。

第三步：优化方案在分析液压缸的性能后，我们可以提出一些优化方案。

首先，我们可以尝试优化液压缸的结构设计，以提高其工作效率。

例如，优化密封件的选材和结构，减小泄漏量，提高密封性能。

此外，我们还可以考虑采用先进的液压控制技术，如比例阀控制系统，以提高液压缸的精度和稳定性。

另外，我们可以优化液压系统的工作参数。

比如，合理选择液压油的粘度和温度，以确保液压缸在规定的工作温度范围内工作。

此外，我们还可以通过改善液压管路的设计，减小流阻，提高液压系统的工作效率。

最后，我们还可以考虑进行液压缸的监测和维护。

定期检查液压缸的工作状态，及时发现并修复潜在问题，可以确保液压缸的长期稳定运行。

总结：通过逐步思考的方式，我们可以对液压缸的数据进行分析，并提出优化方案。

这些方案包括优化液压缸的结构设计、优化液压系统的工作参数以及进行液压缸的监测和维护。

通过这些优化措施，可以提高液压缸的工作效率和稳定性，进一步提升机电装备的整体性能。

某型液压缸的工作性能分析与改进在各种机械设备中，液压系统的应用日益广泛，而液压缸作为其中的重要组成部分，其工作性能的稳定性和效率直接关系到整个系统的运行效果。

本文将结合某型液压缸的实际案例，进行工作性能的分析与改进。

1. 液压缸的工作原理液压缸是通过压力传递，利用伯努利原理实现机械运动的装置。

其基本结构由活塞、活塞杆、油缸和密封件等部分组成。

在工作过程中，液压油通过管路进入油缸，在活塞的作用下，产生推力或拉力，从而实现机器的运动。

2. 工作性能的分析某型液压缸在实际使用中，存在一些工作性能上的问题。

首先是密封性能不稳定，容易出现渗漏现象。

其次是在工作过程中，活塞相对活塞杆的摩擦力较大，导致能量损失增加。

最后是工作噪音较大，影响使用体验。

3. 密封性能的改进为了提高液压缸的密封性能，我们可以采取以下措施。

首先是选用高品质的密封件，确保密封件的材质和尺寸符合要求。

其次是提高加工工艺，增加密封件与油缸之间的紧密度。

此外，还可以通过增加密封剂的使用量，提高密封效果。

通过这些改进，可以有效减小液压缸的泄漏问题，提高其工作的可靠性。

4. 摩擦力的降低为了减小液压缸的摩擦力，可以从液压油的选用和润滑方式的改进两个方面考虑。

首先是选用高品质的液压油，并控制其运动粘度，降低油品的粘度损失。

其次是改进润滑方式，如在活塞杆表面涂覆耐磨材料或采用滚动轴承等方式，减小液压缸在工作过程中的摩擦。

5. 噪音问题的解决为了降低液压缸的工作噪音，可以从结构设计和降低液压系统压力两个方面入手。

首先是优化液压缸的结构设计，减少流体流通时的冲击和振动。

其次是通过控制液压系统的压力大小，减少节点处的压力差，从而降低工作噪音。

6. 总结通过对某型液压缸的工作性能分析与改进措施的讨论，可以看出，在实际应用中，提高密封性能、降低摩擦力和减少噪音等问题是液压缸应用中需要重点关注的方面。

只有通过不断改进和优化，才能提高液压缸的工作效率和稳定性，进而提升整个液压系统的效能。

液压缸同步控制的方法液压缸同步控制是一种常用的液压系统控制方法，通过合理的设计和调节，可以实现多个液压缸的同步运动。

液压缸同步控制在工业生产中有着广泛的应用，可以提高生产效率和产品质量。

液压缸是液压系统中的重要执行元件，通过液压油的压力来产生线性运动。

液压缸同步控制是指在多个液压缸中同时施加相同的作用力或运动，使它们能够同步运动，达到协调工作的目的。

液压缸同步控制可以通过多种方式实现，下面将介绍几种常用的方法。

第一种方法是采用单一泵源驱动多个液压缸。

在这种方式下，所有的液压缸都连接在同一个液压泵上，通过共享一个泵源来实现同步运动。

这种方法的优点是结构简单，成本低廉，适用于工作负载相对较轻的场合。

然而，由于液压泵的输出流量有限，当液压缸数量增多时，每个液压缸的速度和力量会受到限制，无法满足高负载和高速运动的需求。

第二种方法是采用多泵源驱动多个液压缸。

在这种方式下，每个液压缸都连接在一个独立的液压泵上，通过各自的泵源来实现同步运动。

这种方法可以提供更大的输出流量和更高的工作压力，适用于高负载和高速运动的场合。

然而，每个液压缸都需要独立的泵源，系统结构复杂，成本较高。

第三种方法是采用液压伺服阀控制多个液压缸。

液压伺服阀是一种能够根据控制信号调节液压系统压力和流量的装置。

通过使用液压伺服阀，可以实现对多个液压缸的精确控制和同步运动。

这种方法的优点是控制精度高，响应速度快，并且可以实现复杂的运动轨迹。

不过，液压伺服阀的制造和调试相对复杂，成本较高。

除了上述的方法，还可以采用电子控制系统来实现液压缸的同步控制。

通过使用传感器和电子控制器，可以实时监测和调节液压缸的运动状态，并使其同步运动。

电子控制系统具有控制精度高、响应速度快和可编程性强的优点，可以实现复杂的运动控制。

然而，电子控制系统的成本较高，对于一些简单的应用场合可能不太适用。

总结起来，液压缸同步控制是一种重要的液压系统控制方法，可以实现多个液压缸的同步运动。

液压同步回路的主要类型及优缺点1前言在液压系统设计中，如遇到两个油缸同时作用于同一执行机构时，常常要求两油缸动作同步。

两油缸的同步措施主要有机械强制同步和液压同步两种。

机械强制同步主要有刚性梁强制同步和齿轮齿条强制同步两种方法。

机械强制同跳的最大优点是同步可靠，在那些对同步要求特别高的场合，主要还是采用机械强制同步，比如液压压力机和折弯机等均采用的是机械强制同步。

机械强制同步的主要缺点是两个同步运行的油缸各自会受到另一油缸的影响，有时会产生较大的机械作用力，给油缸带来拉伤之类的故障，这样就要求两油缸之间的连接强度要加强。

液压同步主要是利用液压控制的方法来实现两油缸之间速度同步，从而达到位置同步的目的。

液压同步的主要方法利用串联同步液压缸实现的同步回路、利用调速阀调速功能实现的同步回路、利用分流集流阀的分流集流功能实现的同步回路、利用两个相同液压泵并联输出流量相同功能实现的同步回路、利用两个相同液压马达同步运转使其输出流量相等的功能实现的同步回路等。

但不管用那种控制功能实现的同步回路都会存在两个油缸在泄露、制造误差、摩擦、受力和堵塞不均等问题，使得同步效果也不同。

所以在同步回路在设计和使用时都一定要针对具体的工况，采取不同的措施，使同步效果达到最佳。

以下主要介绍利用各种液压控制功能实现的液压同步回路，并说明其优缺点。

2利用液压控制功能实现的液压同步回路2.1利用串联同步液压缸实现的同步回路图1所示为带补偿装置的串联同步液压缸位移同步回路。

两液压缸A、B串联，B缸下腔的有效工作面积等于A缸上腔的有效工作面积，若无泄漏，两缸可同步下行，但因有泄漏及制造误差，故有同步误差。

采用由液控单向阀3、电磁换向阀1和4组成的补偿装置可使两缸每一次下行终点的位置同步误差得到补偿。

2、4—二位三通电磁换向阀；3—液控单向阀其补偿原理是：当换向阀1右位工作时，压力油进入B缸的上腔，B缸下腔的油液流入A腔上腔，A缸下腔回油，这时两活塞杆同步下行。

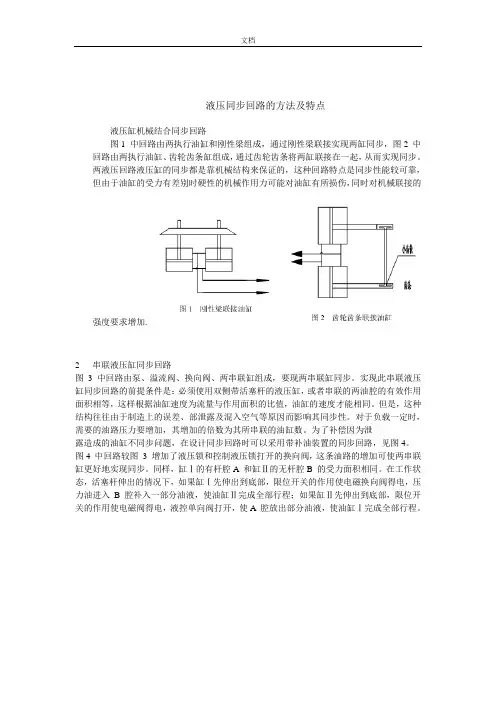

液压同步回路的方法及特点液压缸机械结合同步回路图1 中回路由两执行油缸和刚性梁组成，通过刚性梁联接实现两缸同步，图2 中回路由两执行油缸、齿轮齿条缸组成，通过齿轮齿条将两缸联接在一起，从而实现同步。

两液压回路液压缸的同步都是靠机械结构来保证的，这种回路特点是同步性能较可靠，但由于油缸的受力有差别时硬性的机械作用力可能对油缸有所损伤，同时对机械联接的强度要求增加.2 串联液压缸同步回路图3 中回路由泵、溢流阀、换向阀、两串联缸组成，要现两串联缸同步。

实现此串联液压缸同步回路的前提条件是：必须使用双侧带活塞杆的液压缸，或者串联的两油腔的有效作用面积相等，这样根据油缸速度为流量与作用面积的比值，油缸的速度才能相同。

但是，这种结构往往由于制造上的误差、部泄露及混入空气等原因而影响其同步性。

对于负载一定时，需要的油路压力要增加，其增加的倍数为其所串联的油缸数。

为了补偿因为泄露造成的油缸不同步问题，在设计同步回路时可以采用带补油装置的同步回路，见图4。

图4 中回路较图3 增加了液压锁和控制液压锁打开的换向阀，这条油路的增加可使两串联缸更好地实现同步。

同样，缸Ⅰ的有杆腔A 和缸Ⅱ的无杆腔B 的受力面积相同。

在工作状态，活塞杆伸出的情况下，如果缸Ⅰ先伸出到底部，限位开关的作用使电磁换向阀得电，压力油进入B 腔补入一部分油液，使油缸Ⅱ完成全部行程；如果缸Ⅱ先伸出到底部，限位开关的作用使电磁阀得电，液控单向阀打开，使A 腔放出部分油液，使油缸Ⅰ完成全部行程。

3 采用节流阀的同步回路用节流阀来控制工作缸的同步，其结构比较简单，造价低廉，且同步效果较好，因此，是在液压同步回来设计中较常用的控制方法。

图5~图8 的节流回路组成均是由通过换向阀来控制节流阀以实现执行油缸的同步，不同的是节流阀的形式和安装位置不同。

采用节流阀的同步回路分为进油节流回路（见图 5 ）、回油节流回路（见图6 ）、单侧进回油节流回路（见图7 ）和双向出油节流（见图7 ）。

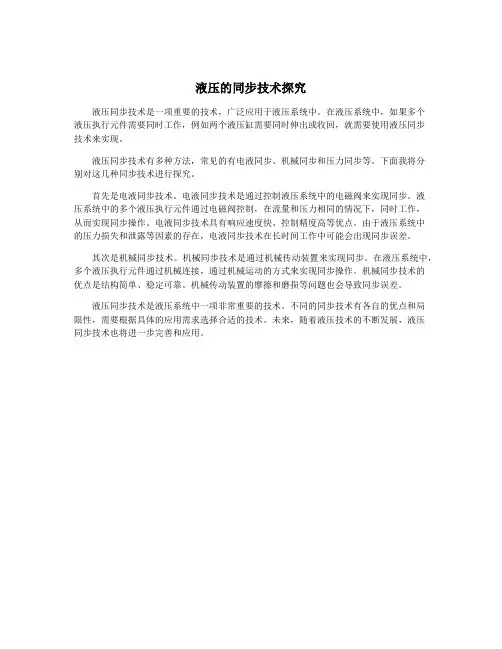

液压的同步技术探究
液压同步技术是一项重要的技术，广泛应用于液压系统中。

在液压系统中，如果多个
液压执行元件需要同时工作，例如两个液压缸需要同时伸出或收回，就需要使用液压同步
技术来实现。

液压同步技术有多种方法，常见的有电液同步、机械同步和压力同步等。

下面我将分
别对这几种同步技术进行探究。

首先是电液同步技术。

电液同步技术是通过控制液压系统中的电磁阀来实现同步。

液
压系统中的多个液压执行元件通过电磁阀控制，在流量和压力相同的情况下，同时工作，
从而实现同步操作。

电液同步技术具有响应速度快、控制精度高等优点。

由于液压系统中
的压力损失和泄露等因素的存在，电液同步技术在长时间工作中可能会出现同步误差。

其次是机械同步技术。

机械同步技术是通过机械传动装置来实现同步。

在液压系统中，多个液压执行元件通过机械连接，通过机械运动的方式来实现同步操作。

机械同步技术的
优点是结构简单、稳定可靠。

机械传动装置的摩擦和磨损等问题也会导致同步误差。

液压同步技术是液压系统中一项非常重要的技术。

不同的同步技术有各自的优点和局
限性，需要根据具体的应用需求选择合适的技术。

未来，随着液压技术的不断发展，液压
同步技术也将进一步完善和应用。

两个液压缸的同步回路
液压缸是一种常见的液压元件，广泛应用于各种机械设备中。

如
果需要实现两个液压缸的同步工作，可以采用同步回路来实现。

本文
将介绍两个液压缸同步回路的原理和操作方法。

首先，同步回路的基本原理是通过调节油液流量来控制液压缸的
运动，从而保持两个液压缸的同步。

在同步回路中，通常会使用一个
供油阀来控制油液流向液压缸，并配合一个压力传感器来监测液压系
统的压力。

其次，为了实现两个液压缸的同步运动，需要确保液压系统中的
油液供应充足且压力稳定。

可以通过增加油箱容量和设置压力调节阀
来实现这一点。

另外，为了减小液压系统的响应时间，通常会在系统
中加入一个快速供油回路，以提高液压系统的工作效率。

另外，为了保证同步回路的正常运行，还需要对液压系统进行一
些维护和保养。

定期检查液压油的清洁度和粘度，及时更换老化的密
封件和油封，以确保液压系统的正常运行。

此外，还需要定期检查液
压管路和接头的连接情况，防止泄漏和松动。

最后，需要注意的是，当液压系统出现故障或异常情况时，应及
时停机检修，并找到故障原因进行修复。

在操作液压系统时，应遵循
相关的操作规程和安全操作规范，确保工作人员的人身安全。

总而言之，两个液压缸的同步回路是一种实现液压系统同步工作
的重要方法。

通过调节油液流量和压力，可以实现液压缸的同步运动。

在使用过程中，需要注意维护保养和及时处理故障，以确保液压系统
的正常运行。

Mining & Processing Equipment 53近年来，随着环境保护意识的增强，垃圾的处理和综合利用受到关注。

在为某公司生产的垃圾送料器液压系统设计时，遇到了要求三个液压缸同步前进，然后顺序后退的回路设计问题，这里，液压系统的主要作用是完成垃圾的送料，为保证垃圾能够可靠地送料，要求在一个工作循环中，三个液压缸同步前进，到位后三个液压缸依次顺序后退至原位（此时卸料）。

１ 主要技术问题及解决方法针对以上问题，在细致地分析了系统主要功能要求的基础上，可以把该系统设计的主要问题归纳为两个：单因此可以采用１所分别为固接Ⅲ缸筒外的机分流同步阀的出口相连（如图２、３所示）。

其实现位移同步运动的原理为：缸筒左移时，Ⅰ、Ⅲ缸筒依靠单向分流同步阀实现同步，同时利用机械挡块１、３的作用迫使挡块２移动，从而使缸筒Ⅱ与Ⅰ、Ⅲ同步运动；缸筒右移时，则按Ⅰ→Ⅱ→Ⅲ的顺序运动。

当机械挡块１、３按照图１中虚线所示的方式连接、而油路连接不改变时可以实现三缸筒同步向右移动，而按Ⅰ→Ⅱ→Ⅲ的顺序向左移动。

三缸顺序动作可以采用行程控制方式　（行程阀和行程开关如图２所示）或压力控制方式（顺序阀或压力继电器）。

２ 同步—顺序动作回路的几种方案根据以上分析，可以拟定以下４个方案：（１）　方案１如图２所示，采用行程阀实现三缸顺序动作。

工作过程为：启动后，电磁换向阀１左位接通，Ⅰ、Ⅱ、Ⅲ三缸筒同步左移；至左端点时，缸筒Ⅰ压下行程开关１ＸＫ，使阀１右位接通；三缸进、出油口转换，首先缸筒Ⅰ右移，至右端点时压下行程阀３，接着缸筒Ⅱ右移，Ⅱ至右端点时压下行程阀２，缸Ⅲ右移，Ⅲ至右位时压下行程开关２ＸＫ，阀１左位接通，完成一个工作循环。

（２）　方案２如图３所示，与方案１不同之处是采用两个顺序阀实现三缸的顺序动作，其中顺序阀２的动作压力比阀３的小，左移时三缸同步，右移时按照Ⅰ、Ⅱ、Ⅲ的顺序移动，其动作顺序为：假设三缸筒处于右位时为原位，Ⅲ压下２ＸＫ，当阀１左位接通时，三缸筒同步左移，同时Ⅲ松开２ＸＫ，移至左端时，Ⅰ压下１换向，右位接通，缸筒Ⅰ首先右移，右端时，开顺序阀２右移动，力进一步增加，阀３２Ｘ成一个工作循环。

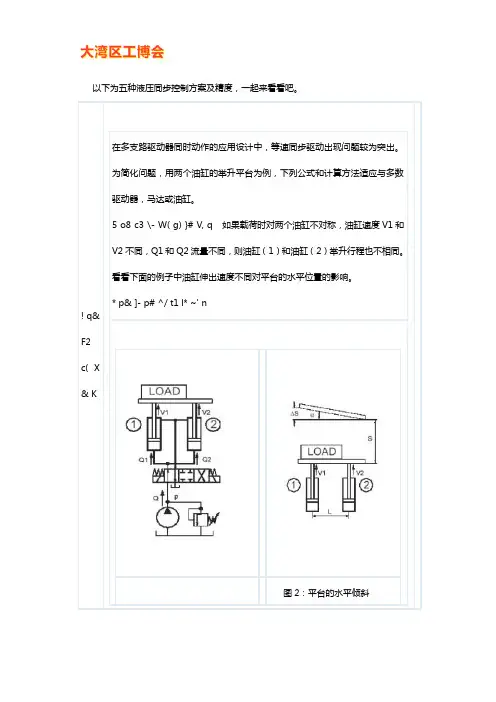

以下为五种液压同步控制方案及精度，一起来看看吧。

! q& F2 c( X & K 在多支路驱动器同时动作的应用设计中，等速同步驱动出现问题较为突出。

为简化问题，用两个油缸的举升平台为例，下列公式和计算方法适应与多数驱动器，马达或油缸。

5 o8 c3 \- W( g) }# V, q 如果载荷时对两个油缸不对称，油缸速度V1和V2不同，Q1和Q2流量不同，则油缸（1）和油缸（2）举升行程也不相同。

看看下面的例子中油缸伸出速度不同对平台的水平位置的影响。

* p& ]- p# ^/ t1 l* ~' n图2：平台的水平倾斜图1：两个油缸的举升平台' F( U9 C0 R* s+ W+ `1 X& Y1 l根据公式计算，速度变化时，平台倾斜角度随之变化，请见上表。

可以根据工况来选择不同的设计方案。

! K# I$ l; U$ m. O" n%X4 Y方案1：压力补偿分流阀0 o, d7 i1 }$ S0 E0 B) i2 X 压力补偿分流阀将一路供油分为两路等量供油，不受输入输出压力的影响。

* p, B+ Y: }& W, p5 B 当平台负载变化时，滑阀（4）在分流阀（3）中自动滑移，以补偿P1与P2压力的压差。

压力通过滑阀内部的钻孔作用于相反一侧滑阀的端面，若P1压力较高，则相反一端的开口减少，其Q2开口流量相应减少,反之皆然。

进口压力=高压出口的压力+开口的压降。

集流阀的同步精度约为5-10%。

* a( Q% M; l# Q0 V$ u1 c" \" M$ Y) y1 I0 R8 u* p% Z0 ^- Y; r* F方案2：压力补偿流量阀' X3 J+ m) L+ [9 m- V 压力补偿流量阀可以不受压力波动的影响，通过独立对个阀流量进行调整，满足同步速度的要求。

该方案适用等量或不等量同步控制，对两路阀手动微动调整可以满足不同速度的要求。

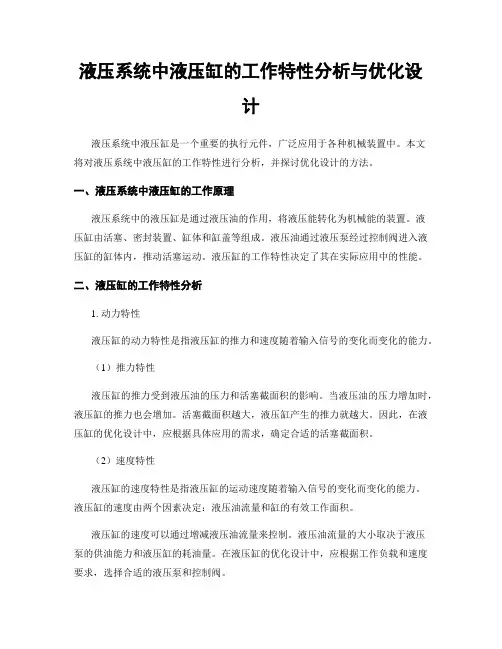

液压系统中液压缸的工作特性分析与优化设计液压系统中液压缸是一个重要的执行元件，广泛应用于各种机械装置中。

本文将对液压系统中液压缸的工作特性进行分析，并探讨优化设计的方法。

一、液压系统中液压缸的工作原理液压系统中的液压缸是通过液压油的作用，将液压能转化为机械能的装置。

液压缸由活塞、密封装置、缸体和缸盖等组成。

液压油通过液压泵经过控制阀进入液压缸的缸体内，推动活塞运动。

液压缸的工作特性决定了其在实际应用中的性能。

二、液压缸的工作特性分析1. 动力特性液压缸的动力特性是指液压缸的推力和速度随着输入信号的变化而变化的能力。

（1）推力特性液压缸的推力受到液压油的压力和活塞截面积的影响。

当液压油的压力增加时，液压缸的推力也会增加。

活塞截面积越大，液压缸产生的推力就越大。

因此，在液压缸的优化设计中，应根据具体应用的需求，确定合适的活塞截面积。

（2）速度特性液压缸的速度特性是指液压缸的运动速度随着输入信号的变化而变化的能力。

液压缸的速度由两个因素决定：液压油流量和缸的有效工作面积。

液压缸的速度可以通过增减液压油流量来控制。

液压油流量的大小取决于液压泵的供油能力和液压缸的耗油量。

在液压缸的优化设计中，应根据工作负载和速度要求，选择合适的液压泵和控制阀。

2. 稳定性液压缸的稳定性是指液压缸在工作中是否能保持较稳定的性能。

稳定性包括静态稳定性和动态稳定性。

静态稳定性是指液压缸在静止状态下是否能保持所设定的位置。

动态稳定性是指液压缸在运动中是否能保持所设定的运动轨迹。

液压缸的稳定性受到多个因素的影响，包括液压系统的压力稳定性、密封装置的性能、液压缸的结构等。

为提高液压缸的稳定性，可以采取以下措施：（1）选择优质的密封元件，提高密封性能，减少泄漏。

（2）增加液压缸的刚度，减少振动和共振现象。

（3）合理设计液压阻尼装置，减少液压冲击。

三、液压缸的优化设计为了提高液压缸的工作特性和稳定性，可以从以下几个方面进行优化设计：1. 结构设计液压缸的结构设计应考虑活塞截面积、缸内液压油流通方式、密封装置的选型等因素。

Mining & Processing Equipment 53近年来，随着环境保护意识的增强，垃圾的处理和综合利用受到关注。

在为某公司生产的垃圾送料器液压系统设计时，遇到了要求三个液压缸同步前进，然后顺序后退的回路设计问题，这里，液压系统的主要作用是完成垃圾的送料，为保证垃圾能够可靠地送料，要求在一个工作循环中，三个液压缸同步前进，到位后三个液压缸依次顺序后退至原位（此时卸料）。

１ 主要技术问题及解决方法针对以上问题，在细致地分析了系统主要功能要求的基础上，可以把该系统设计的主要问题归纳为两个：单因此可以采用１所分别为固接Ⅲ缸筒外的机分流同步阀的出口相连（如图２、３所示）。

其实现位移同步运动的原理为：缸筒左移时，Ⅰ、Ⅲ缸筒依靠单向分流同步阀实现同步，同时利用机械挡块１、３的作用迫使挡块２移动，从而使缸筒Ⅱ与Ⅰ、Ⅲ同步运动；缸筒右移时，则按Ⅰ→Ⅱ→Ⅲ的顺序运动。

当机械挡块１、３按照图１中虚线所示的方式连接、而油路连接不改变时可以实现三缸筒同步向右移动，而按Ⅰ→Ⅱ→Ⅲ的顺序向左移动。

三缸顺序动作可以采用行程控制方式　（行程阀和行程开关如图２所示）或压力控制方式（顺序阀或压力继电器）。

２ 同步—顺序动作回路的几种方案根据以上分析，可以拟定以下４个方案：（１）　方案１如图２所示，采用行程阀实现三缸顺序动作。

工作过程为：启动后，电磁换向阀１左位接通，Ⅰ、Ⅱ、Ⅲ三缸筒同步左移；至左端点时，缸筒Ⅰ压下行程开关１ＸＫ，使阀１右位接通；三缸进、出油口转换，首先缸筒Ⅰ右移，至右端点时压下行程阀３，接着缸筒Ⅱ右移，Ⅱ至右端点时压下行程阀２，缸Ⅲ右移，Ⅲ至右位时压下行程开关２ＸＫ，阀１左位接通，完成一个工作循环。

（２）　方案２如图３所示，与方案１不同之处是采用两个顺序阀实现三缸的顺序动作，其中顺序阀２的动作压力比阀３的小，左移时三缸同步，右移时按照Ⅰ、Ⅱ、Ⅲ的顺序移动，其动作顺序为：假设三缸筒处于右位时为原位，Ⅲ压下２ＸＫ，当阀１左位接通时，三缸筒同步左移，同时Ⅲ松开２ＸＫ，移至左端时，Ⅰ压下１换向，右位接通，缸筒Ⅰ首先右移，右端时，开顺序阀２右移动，力进一步增加，阀３２Ｘ成一个工作循环。

彻底解决液压系统四缸同步的有效方法液压系统的四缸同步是指液压系统中的多个缸体在同一时间内以相同的速度、位置和力量运动。

确保四缸同步对液压系统的性能和工作效率至关重要。

下面是一些有效的方法来彻底解决液压系统四缸同步的问题：1.使用电子控制技术：利用电子控制技术可以实现更精确的控制和监测多个缸体的运动，确保它们以相同的速度、位置和力量运动。

通过使用传感器和反馈装置，可以实时监测每个缸体的位置和速度，并对液压系统进行相应的调整。

2.定制设计和优化设计：对液压系统进行定制设计和优化设计，确保各个缸体具有相同的工作参数和特性。

这包括选择合适的缸体、活塞杆、密封件和阀门等液压元件，并进行适当的调整和优化，以保证四缸同步工作的稳定性和可靠性。

3.合理选择控制阀：控制阀对液压系统的四缸同步至关重要。

选择合适的控制阀，可以控制液压系统中的液压流量、压力和方向，并确保各个缸体以相同的速度、位置和力量运动。

根据实际应用需求，选择具有良好稳定性和可靠性的控制阀，并进行适当的操作和调整。

4.定期维护和检查：定期维护和检查液压系统是确保四缸同步的有效方法。

定期检查液压系统中的关键部件，如泵、阀门、密封件等，以确保它们处于良好的工作状态。

同时，定期更换或修复磨损或损坏的部件，以保持液压系统的正常运行。

5.进行系统调试和校准：进行系统调试和校准是确保液压系统四缸同步的重要步骤。

在初次安装或系统改装后，应进行系统调试和校准，以确保液压系统中各个缸体的运动参数和特性相匹配。

通过调整和校准液压系统的控制参数，可以实现四缸的同步运动。

总结起来，彻底解决液压系统四缸同步的有效方法包括使用电子控制技术、定制设计和优化设计、合理选择控制阀、定期维护和检查以及进行系统调试和校准。

通过综合应用这些方法，可以确保液压系统的四缸同步工作稳定、可靠和高效。

液压的同步技术探究液压同步控制技术是指在多个执行元件之间实现同步运动的一种技术。

液压同步控制技术在机械制造、航空航天、石油化工和船舶等领域中得到了广泛的应用。

液压同步技术的目标是使多个液压执行元件的运动达到精确的同步。

这通常是通过精确控制液压系统中的压力、流量和位置来实现的。

液压同步技术的实现需要考虑以下几个关键问题：1. 控制系统的选择：液压同步技术可以通过闭环控制系统和开环控制系统来实现。

闭环控制系统通过传感器来监测执行元件的位置，并根据位置信息来调整液压系统的运行参数，实现同步。

开环控制系统则是根据预定的控制规律来控制液压系统的运行参数，相对来说较简单，但精度较低。

2. 液压系统的设计：液压同步控制技术需要设计一个合适的液压系统。

液压系统通常包括液压泵、执行元件、液压阀和油箱等组件。

在设计液压系统时，需要考虑液压泵的流量和压力要求，执行元件的应力和速度要求，以及液压阀的响应速度和稳定性等因素。

3. 控制算法的选择：液压同步技术的实现需要选择合适的控制算法。

常用的控制算法包括PID控制算法、模糊控制算法和神经网络控制算法等。

具体选择哪种算法需要根据实际应用情况来决定。

液压同步技术的应用非常广泛。

在机械制造领域，液压同步技术可以用于实现多轴联动控制，使多个轴向同时运动；在航空航天领域，液压同步技术可以用于实现飞机起落架和舵面的同步控制；在石油化工领域，液压同步技术可以用于实现油泵和阀门的同步控制；在船舶领域，液压同步技术可以用于实现船舶舵轮的同步控制。

液压同步技术的发展还面临一些挑战。

液压同步技术需要高精度的传感器来实时监测执行元件的位置，而传感器的精度和可靠性对液压同步技术的实现至关重要。

液压同步技术需要快速响应的液压阀来实现精确的控制，而快速响应的液压阀在设计和制造上存在一定的难度。

液压同步技术需要高效的液压控制系统来实现复杂的控制算法，而高效的液压控制系统对液压元件和控制系统的设计和制造都提出了较高的要求。

液压的同步技术探究
液压同步技术是指在液压系统中，通过采用一定的控制措施，使多个执行元件（如液压缸、液动马达等）在工作过程中能够保持一定的同步性。

这种同步性使得多个执行元件能够同时运动，实现复杂的运动控制，提高液压系统的工作效率和精度。

液压同步技术的应用非常广泛，特别是在机床、起重机械、注塑机等工业领域。

在这些领域，常常需要多个执行元件进行同步运动，以完成复杂的加工、控制和操纵任务。

液压同步技术可以保证这些执行元件之间的同步性，从而提高生产效率和产品质量。

液压同步技术主要通过以下几种方式实现：
1. 机械同步：通过机械传动装置，使多个液压执行元件的运动同步。

这种方式简单可靠，适用于一些简单的同步运动。

在起重机械中，常常采用机械同步方式使多根起吊绳索保持同步，从而实现平稳的起吊。

2. 电气同步：通过采用电气控制系统，控制多个执行元件的运动，使其保持同步。

电气同步技术可以实现精确的同步控制，适用于一些对同步精度要求较高的场合。

在注塑机中，采用电气同步技术可以实现注射机构和射胶机构的同步运动，从而得到精确的注塑产品。

液压同步技术的研究和应用对于提高液压系统的工作效率和精度具有重要意义。

在液压系统设计中，需要根据具体的应用需求，选择适合的同步技术，并合理设计控制系统和液压元件。

还需要采用一定的传感器和反馈控制装置，对执行元件的运动状态进行监测和调整，以实现精确的同步控制。

液压同步技术是一种重要的液压控制技术，可以实现多个执行元件之间的同步运动，提高液压系统的工作效率和精度。

随着现代工业技术的发展，液压同步技术将有更广阔的应用前景。

浅析海洋监测在线监测技术海洋监测在线监测技术是指利用现代化的传感器、仪器设备及相关的数据采集、传输、处理和分析技术，对海洋环境参数进行实时、连续和自动的监测和记录的技术手段。

其目的是为了了解海洋环境变化、评估海洋资源、应对海洋灾害等，为科学研究、资源开发、环境保护、决策支持等提供数据支持。

海洋监测在线监测技术主要包括以下几个方面的内容：1. 传感器技术：传感器是海洋监测在线监测的核心，通过感测探头将海洋环境参数转化为电信号，并将其传输给数据采集装置。

常见的海洋监测传感器包括温度传感器、盐度传感器、浊度传感器、溶解氧传感器等。

这些传感器具有高精度、高稳定性、高可靠性等特点，能够在复杂的海洋环境中进行准确的监测。

2. 数据采集和传输技术：海洋监测在线监测系统通常需要将传感器采集到的数据进行实时传输。

传统的数据采集方式主要依靠人工采样和实地观测，效率低且不能连续监测。

而采用在线监测技术，则能够实现对海洋环境参数的实时、连续和自动的采集和传输。

数据采集和传输技术主要包括无线通信技术、网络传输技术、数据协议和数据编码等，能够高效地传输海洋监测数据。

3. 数据处理和分析技术：传感器采集到的大量数据需要进行处理和分析，以提取有用信息。

数据处理和分析技术主要包括数据存储、数据清洗、数据融合和数据挖掘等。

通过这些技术，可以对海洋环境变化趋势进行分析和预测，评估海洋资源的状况，提供决策支持。

4. 监测系统集成和管理技术：海洋监测在线监测技术需要将传感器、数据采集设备、数据处理和分析系统等进行集成。

监测系统集成和管理技术是实现这一过程的关键。

通过合理的系统设计、设备配置和数据管理，能够确保监测系统的正常运行和数据的准确性。

海洋监测在线监测技术在科学研究和应用中具有广泛的应用前景。

通过在线监测技术，可以实现对海洋环境的全面、连续和及时的监测，为海洋科学研究提供丰富的数据资源，为海洋资源的合理开发和保护提供科学依据，为防灾减灾提供预警和监测手段。

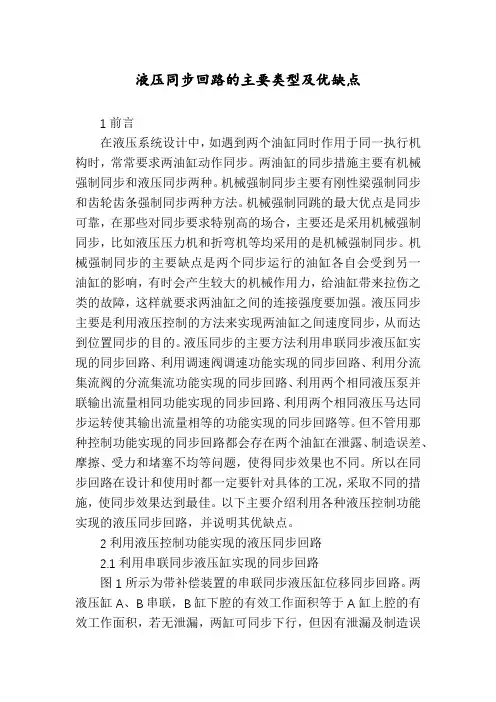

液压同步回路的主要类型及优缺点作者：邹建华来源：《现代商贸工业》2016年第14期摘要：通过介绍液压同步回路的主要类型，分析各类型的优缺点及改进措施，以便在液压系统的同步回路设计和应用中根据具体情况，采取不同的方法和措施。

关键词：液压；同步回路；类型；优缺点中图分类号：TB文献标识码：Adoi：10.19311/ki.16723198.2016.14.1051前言在液压系统设计中，如遇到两个油缸同时作用于同一执行机构时，常常要求两油缸动作同步。

两油缸的同步措施主要有机械强制同步和液压同步两种。

机械强制同步主要有刚性梁强制同步和齿轮齿条强制同步两种方法。

机械强制同跳的最大优点是同步可靠，在那些对同步要求特别高的场合，主要还是采用机械强制同步，比如液压压力机和折弯机等均采用的是机械强制同步。

机械强制同步的主要缺点是两个同步运行的油缸各自会受到另一油缸的影响，有时会产生较大的机械作用力，给油缸带来拉伤之类的故障，这样就要求两油缸之间的连接强度要加强。

液压同步主要是利用液压控制的方法来实现两油缸之间速度同步，从而达到位置同步的目的。

液压同步的主要方法利用串联同步液压缸实现的同步回路、利用调速阀调速功能实现的同步回路、利用分流集流阀的分流集流功能实现的同步回路、利用两个相同液压泵并联输出流量相同功能实现的同步回路、利用两个相同液压马达同步运转使其输出流量相等的功能实现的同步回路等。

但不管用那种控制功能实现的同步回路都会存在两个油缸在泄露、制造误差、摩擦、受力和堵塞不均等问题，使得同步效果也不同。

所以在同步回路在设计和使用时都一定要针对具体的工况，采取不同的措施，使同步效果达到最佳。

以下主要介绍利用各种液压控制功能实现的液压同步回路，并说明其优缺点。

2利用液压控制功能实现的液压同步回路2.1利用串联同步液压缸实现的同步回路图1所示为带补偿装置的串联同步液压缸位移同步回路。

两液压缸A、B串联，B缸下腔的有效工作面积等于A缸上腔的有效工作面积，若无泄漏，两缸可同步下行，但因有泄漏及制造误差，故有同步误差。
