液压多缸同步方法的选择

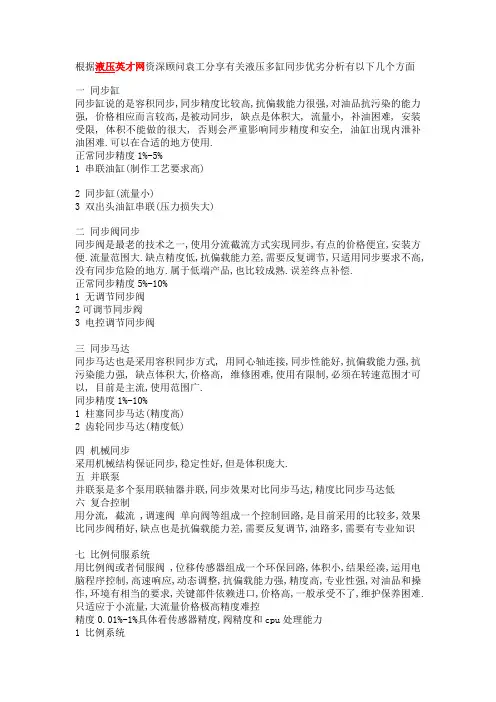

根据液压英才网资深顾问袁工分享有关液压多缸同步优劣分析有以下几个方面一同步缸同步缸说的是容积同步,同步精度比较高,抗偏载能力很强,对油品抗污染的能力强, 价格相应而言较高,是被动同步, 缺点是体积大, 流量小, 补油困难, 安装受限, 体积不能做的很大, 否则会严重影响同步精度和安全, 油缸出现内泄补油困难.可以在合适的地方使用.正常同步精度1%-5%1 串联油缸(制作工艺要求高)2 同步缸(流量小)3 双出头油缸串联(压力损失大)二同步阀同步同步阀是最老的技术之一,使用分流截流方式实现同步,有点的价格便宜,安装方便.流量范围大.缺点精度低,抗偏载能力差,需要反复调节,只适用同步要求不高,没有同步危险的地方.属于低端产品,也比较成熟.误差终点补偿.正常同步精度5%-10%1 无调节同步阀2可调节同步阀3 电控调节同步阀三同步马达同步马达也是采用容积同步方式, 用同心轴连接,同步性能好,抗偏载能力强,抗污染能力强, 缺点体积大,价格高, 维修困难,使用有限制,必须在转速范围才可以, 目前是主流,使用范围广.同步精度1%-10%1 柱塞同步马达(精度高)2 齿轮同步马达(精度低)四机械同步采用机械结构保证同步,稳定性好,但是体积庞大.五并联泵并联泵是多个泵用联轴器并联,同步效果对比同步马达,精度比同步马达低六复合控制用分流, 截流 ,调速阀单向阀等组成一个控制回路,是目前采用的比较多,效果比同步阀稍好,缺点也是抗偏载能力差,需要反复调节,油路多,需要有专业知识七比例伺服系统用比例阀或者伺服阀 ,位移传感器组成一个环保回路,体积小,结果经凑,运用电脑程序控制,高速响应,动态调整,抗偏载能力强,精度高,专业性强,对油品和操作,环境有相当的要求,关键部件依赖进口,价格高,一般承受不了,维护保养困难.只适应于小流量,大流量价格极高精度难控精度0.01%-1%具体看传感器精度,阀精度和cpu处理能力1 比例系统2 伺服系统3 数字缸八程控液压同步分流器采用plc将模拟量流量数字化,用容积同步的方式保证精度和安全,采用多点电控修正误差,高精度可加装位移传感器和电控比例修正精度可堪比伺服,运行平稳无噪音, 可以不加传感器也可高精度, 无爬行. 集成同步模块,可以实现免调试.还可以无级调速,一个系统多个数度控制, 缺点体积较大,性价比高,目前正在推广一般同步精度0.5%高精度可达0.01%或者更高。

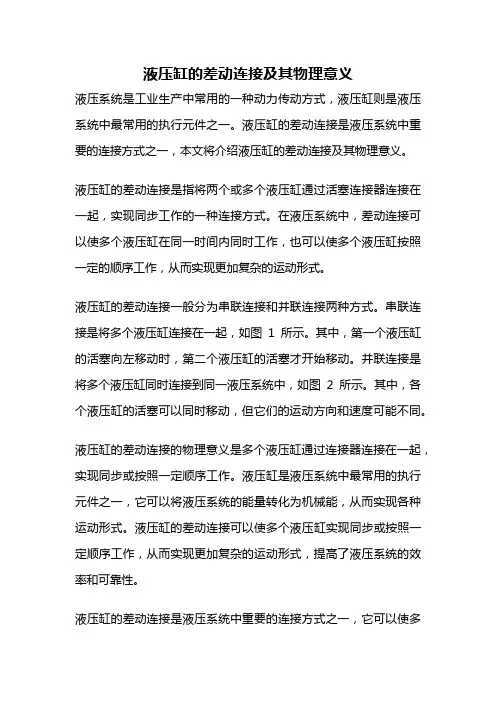

液压缸的差动连接及其物理意义
液压系统是工业生产中常用的一种动力传动方式，液压缸则是液压系统中最常用的执行元件之一。

液压缸的差动连接是液压系统中重要的连接方式之一，本文将介绍液压缸的差动连接及其物理意义。

液压缸的差动连接是指将两个或多个液压缸通过活塞连接器连接在一起，实现同步工作的一种连接方式。

在液压系统中，差动连接可以使多个液压缸在同一时间内同时工作，也可以使多个液压缸按照一定的顺序工作，从而实现更加复杂的运动形式。

液压缸的差动连接一般分为串联连接和并联连接两种方式。

串联连接是将多个液压缸连接在一起，如图1所示。

其中，第一个液压缸的活塞向左移动时，第二个液压缸的活塞才开始移动。

并联连接是将多个液压缸同时连接到同一液压系统中，如图2所示。

其中，各个液压缸的活塞可以同时移动，但它们的运动方向和速度可能不同。

液压缸的差动连接的物理意义是多个液压缸通过连接器连接在一起，实现同步或按照一定顺序工作。

液压缸是液压系统中最常用的执行元件之一，它可以将液压系统的能量转化为机械能，从而实现各种运动形式。

液压缸的差动连接可以使多个液压缸实现同步或按照一定顺序工作，从而实现更加复杂的运动形式，提高了液压系统的效率和可靠性。

液压缸的差动连接是液压系统中重要的连接方式之一，它可以使多
个液压缸在同一时间内同时工作，也可以使多个液压缸按照一定的顺序工作，从而实现更加复杂的运动形式。

液压缸的差动连接具有重要的物理意义，它可以将液压系统的能量转化为机械能，从而实现各种运动形式。

因此，在液压系统的设计和使用中，液压缸的差动连接是需要特别关注的重要问题之一。

液压缸并联的同步回路实验报告实验目的液压缸并联同步回路是液压控制系统中非常重要的组成部分。

本实验的目的是探究并联同步液压缸的工作原理，实现多个液压缸的同步运动，并研究不同工作条件下系统的响应特性以及系统参数的影响。

实验设备1. 液压缸并联同步回路2. 操作台面及油源调节阀3. 液压油泵、压力表、溢流阀、油箱等液压元件4. 面积相同的两个液压缸实验原理在液压控制系统中，液压缸并联同步回路是达到多个液压缸同步运动的一种方式。

液压缸并联后，每个液压缸都能得到相同的油量，从而实现同步运动。

当其中一个液压缸速度发生改变时，系统会自动调整液压油的供给量，以确保液压缸之间的同步性。

该系统通常由电磁阀、油泵、油箱、压力表、溢流阀、液压缸、同步回路等液压元件组成。

实验步骤1. 将液压缸并联同步回路放置在操作台面上，并连接油泵、溢流阀和液压油箱。

2. 让液压泵开始运转，并将油泵的压力表连接到系统中的进口部分。

3. 分别将面积相同的两个液压缸连接到同步回路中，并调整溢流阀，使系统的最高压力不超过设计值。

4. 在液压缸并联同步回路的端口上连接压力和流量传感器，以记录压力和流量的变化。

5. 通过操作电磁阀，控制液压缸的进油和排油，观察液压缸的运动轨迹和同步性。

6. 改变液压缸的工作条件，如工作压力、液压油的流量等，记录系统的响应特性以及系统参数的影响。

实验结果分析在不同的工作条件下，液压缸并联同步回路的响应特性会发生改变。

当系统的工作压力较低时，各液压缸的运动速度会逐渐减缓，导致液压缸之间的同步性下降。

而当系统的工作压力较高时，各液压缸的运动速度会增加，同步性会得到改善。

同时，在系统的流量变化较大时，也会影响液压缸的同步性。

因此，在设计液压缸并联同步回路时，需要对系统的工作条件进行充分考虑，并结合流量和压力的变化，优化系统的特性和参数。

结论通过本次实验，我们探究了液压缸并联同步回路的工作原理，实现了多个液压缸的同步运动，并研究了不同工作条件下系统的响应特性以及系统参数的影响。

解决机械设计中四只油缸工作同步的有效方法
在机械行业液压系统设计中，长期以来，一套液压站油路控制四只相同油缸工作中的同步，是一项比较难以解决的难题。

本人在公司机械产品设计中，设计了一套液压站及油管布线图，在联接液压站阀块与机械上油缸的管路系统上新增采用了同步阀，终于解决了这一难题。

现提供液压站油路控制四只相同油缸工作中的同步，与大家交流，供参考。

1．在油管路上，设计增加了3只同步阀（见下图）。

同步阀规格的选用，视油管孔径及油管接头规格，可上网查找相应的同步阀。

2．在机械产品的油管路设计上，要用相同规格的无缝钢管，即使用油管内径相同的油管。

3．从液压站阀块出油口接头至同步阀1后，从同步阀1两出油口至同步阀2和同步阀3的进油口油管长度要相等，油管需弯曲时，控制弯曲半径相等。

4．从同步阀2和同步阀3的出油口至4只油缸的上腔进口的油管长度要相等，油管需弯曲时，控制弯曲半径相等。

5．从4只油缸的下腔出油口的油管至液压站阀块进油口的长度要相等，油管需弯曲时，控制弯曲半径相等。

6．同步阀在出厂之前，均已调试好，在按上述5点要求安装好后，即可进行调试，在调试时，一般同步阀不需调整，即可达到4只油缸同步的目的，如四只相同油缸工作中还有差异，则对同步阀进行微调，就可达到四只相同油缸工作同步的要求。

7．根据以上原理，可方便解决2只油缸、3只油缸……N只油缸工作的同步问题。

液压缸同步控制的方法液压缸同步控制是一种常用的液压系统控制方法，通过合理的设计和调节，可以实现多个液压缸的同步运动。

液压缸同步控制在工业生产中有着广泛的应用，可以提高生产效率和产品质量。

液压缸是液压系统中的重要执行元件，通过液压油的压力来产生线性运动。

液压缸同步控制是指在多个液压缸中同时施加相同的作用力或运动，使它们能够同步运动，达到协调工作的目的。

液压缸同步控制可以通过多种方式实现，下面将介绍几种常用的方法。

第一种方法是采用单一泵源驱动多个液压缸。

在这种方式下，所有的液压缸都连接在同一个液压泵上，通过共享一个泵源来实现同步运动。

这种方法的优点是结构简单，成本低廉，适用于工作负载相对较轻的场合。

然而，由于液压泵的输出流量有限，当液压缸数量增多时，每个液压缸的速度和力量会受到限制，无法满足高负载和高速运动的需求。

第二种方法是采用多泵源驱动多个液压缸。

在这种方式下，每个液压缸都连接在一个独立的液压泵上，通过各自的泵源来实现同步运动。

这种方法可以提供更大的输出流量和更高的工作压力，适用于高负载和高速运动的场合。

然而，每个液压缸都需要独立的泵源，系统结构复杂，成本较高。

第三种方法是采用液压伺服阀控制多个液压缸。

液压伺服阀是一种能够根据控制信号调节液压系统压力和流量的装置。

通过使用液压伺服阀，可以实现对多个液压缸的精确控制和同步运动。

这种方法的优点是控制精度高，响应速度快，并且可以实现复杂的运动轨迹。

不过，液压伺服阀的制造和调试相对复杂，成本较高。

除了上述的方法，还可以采用电子控制系统来实现液压缸的同步控制。

通过使用传感器和电子控制器，可以实时监测和调节液压缸的运动状态，并使其同步运动。

电子控制系统具有控制精度高、响应速度快和可编程性强的优点，可以实现复杂的运动控制。

然而，电子控制系统的成本较高，对于一些简单的应用场合可能不太适用。

总结起来，液压缸同步控制是一种重要的液压系统控制方法，可以实现多个液压缸的同步运动。

Mining & Processing Equipment 53近年来，随着环境保护意识的增强，垃圾的处理和综合利用受到关注。

在为某公司生产的垃圾送料器液压系统设计时，遇到了要求三个液压缸同步前进，然后顺序后退的回路设计问题，这里，液压系统的主要作用是完成垃圾的送料，为保证垃圾能够可靠地送料，要求在一个工作循环中，三个液压缸同步前进，到位后三个液压缸依次顺序后退至原位（此时卸料）。

１ 主要技术问题及解决方法针对以上问题，在细致地分析了系统主要功能要求的基础上，可以把该系统设计的主要问题归纳为两个：单因此可以采用１所分别为固接Ⅲ缸筒外的机分流同步阀的出口相连（如图２、３所示）。

其实现位移同步运动的原理为：缸筒左移时，Ⅰ、Ⅲ缸筒依靠单向分流同步阀实现同步，同时利用机械挡块１、３的作用迫使挡块２移动，从而使缸筒Ⅱ与Ⅰ、Ⅲ同步运动；缸筒右移时，则按Ⅰ→Ⅱ→Ⅲ的顺序运动。

当机械挡块１、３按照图１中虚线所示的方式连接、而油路连接不改变时可以实现三缸筒同步向右移动，而按Ⅰ→Ⅱ→Ⅲ的顺序向左移动。

三缸顺序动作可以采用行程控制方式　（行程阀和行程开关如图２所示）或压力控制方式（顺序阀或压力继电器）。

２ 同步—顺序动作回路的几种方案根据以上分析，可以拟定以下４个方案：（１）　方案１如图２所示，采用行程阀实现三缸顺序动作。

工作过程为：启动后，电磁换向阀１左位接通，Ⅰ、Ⅱ、Ⅲ三缸筒同步左移；至左端点时，缸筒Ⅰ压下行程开关１ＸＫ，使阀１右位接通；三缸进、出油口转换，首先缸筒Ⅰ右移，至右端点时压下行程阀３，接着缸筒Ⅱ右移，Ⅱ至右端点时压下行程阀２，缸Ⅲ右移，Ⅲ至右位时压下行程开关２ＸＫ，阀１左位接通，完成一个工作循环。

（２）　方案２如图３所示，与方案１不同之处是采用两个顺序阀实现三缸的顺序动作，其中顺序阀２的动作压力比阀３的小，左移时三缸同步，右移时按照Ⅰ、Ⅱ、Ⅲ的顺序移动，其动作顺序为：假设三缸筒处于右位时为原位，Ⅲ压下２ＸＫ，当阀１左位接通时，三缸筒同步左移，同时Ⅲ松开２ＸＫ，移至左端时，Ⅰ压下１换向，右位接通，缸筒Ⅰ首先右移，右端时，开顺序阀２右移动，力进一步增加，阀３２Ｘ成一个工作循环。

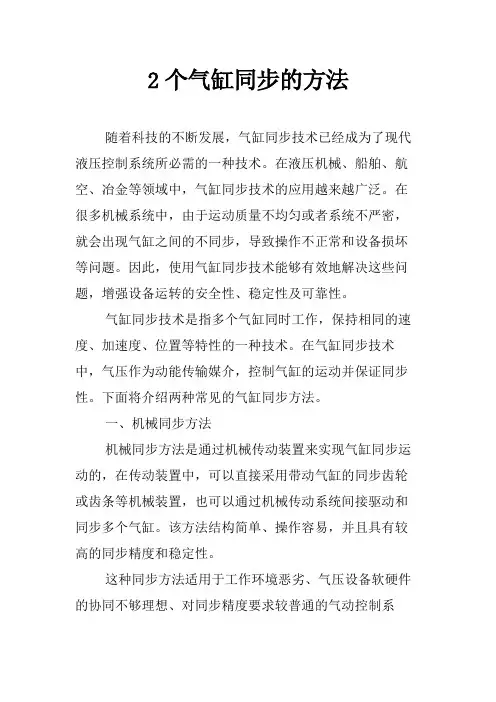

2个气缸同步的方法随着科技的不断发展，气缸同步技术已经成为了现代液压控制系统所必需的一种技术。

在液压机械、船舶、航空、冶金等领域中，气缸同步技术的应用越来越广泛。

在很多机械系统中，由于运动质量不均匀或者系统不严密，就会出现气缸之间的不同步，导致操作不正常和设备损坏等问题。

因此，使用气缸同步技术能够有效地解决这些问题，增强设备运转的安全性、稳定性及可靠性。

气缸同步技术是指多个气缸同时工作，保持相同的速度、加速度、位置等特性的一种技术。

在气缸同步技术中，气压作为动能传输媒介，控制气缸的运动并保证同步性。

下面将介绍两种常见的气缸同步方法。

一、机械同步方法机械同步方法是通过机械传动装置来实现气缸同步运动的，在传动装置中，可以直接采用带动气缸的同步齿轮或齿条等机械装置，也可以通过机械传动系统间接驱动和同步多个气缸。

该方法结构简单、操作容易，并且具有较高的同步精度和稳定性。

这种同步方法适用于工作环境恶劣、气压设备软硬件的协同不够理想、对同步精度要求较普通的气动控制系统。

同时，该方法同步时产生噪音、易振动，不易应对动力较大的应用场合。

二、电气同步方法电气同步方法是通过电气信号来实现气缸同步的运动，主要是通过传感器对气缸的位置或速度进行监控，并送至PLC或计算机，计算机处理数据后、根据控制逻辑输出相应的控制信号，来调节气缸的运动，从而实现气缸的同步。

该方法同步精度较高，在控制和监测方面十分方便。

此外，多用于需求同步变换的气动传动系统、力量大而精度要求低的场合，避免了传统同步技术中不能利用数值计算及控制单元快速响应等问题。

但是同步时需要对所有气缸的工作速度进行监测控制，有一定的复杂性，同时电器设备会受到温度影响可能导致故障出现。

总结以上两种同步方法各有优缺点，用户需要根据实际应用场合，选择最符合自己需求的同步方法。

需要注意的是，正确使用气缸同步方法，还需要合理组合各种传感器和控制器，不要忽略掉物理和电气特性匹配问题。

两个液压缸的同步回路
液压缸是一种常见的液压元件，广泛应用于各种机械设备中。

如
果需要实现两个液压缸的同步工作，可以采用同步回路来实现。

本文
将介绍两个液压缸同步回路的原理和操作方法。

首先，同步回路的基本原理是通过调节油液流量来控制液压缸的
运动，从而保持两个液压缸的同步。

在同步回路中，通常会使用一个
供油阀来控制油液流向液压缸，并配合一个压力传感器来监测液压系
统的压力。

其次，为了实现两个液压缸的同步运动，需要确保液压系统中的
油液供应充足且压力稳定。

可以通过增加油箱容量和设置压力调节阀
来实现这一点。

另外，为了减小液压系统的响应时间，通常会在系统
中加入一个快速供油回路，以提高液压系统的工作效率。

另外，为了保证同步回路的正常运行，还需要对液压系统进行一
些维护和保养。

定期检查液压油的清洁度和粘度，及时更换老化的密
封件和油封，以确保液压系统的正常运行。

此外，还需要定期检查液
压管路和接头的连接情况，防止泄漏和松动。

最后，需要注意的是，当液压系统出现故障或异常情况时，应及
时停机检修，并找到故障原因进行修复。

在操作液压系统时，应遵循
相关的操作规程和安全操作规范，确保工作人员的人身安全。

总而言之，两个液压缸的同步回路是一种实现液压系统同步工作
的重要方法。

通过调节油液流量和压力，可以实现液压缸的同步运动。

在使用过程中，需要注意维护保养和及时处理故障，以确保液压系统
的正常运行。

以下为五种液压同步控制方案及精度，一起来看看吧。

! q& F2 c( X & K 在多支路驱动器同时动作的应用设计中，等速同步驱动出现问题较为突出。

为简化问题，用两个油缸的举升平台为例，下列公式和计算方法适应与多数驱动器，马达或油缸。

5 o8 c3 \- W( g) }# V, q 如果载荷时对两个油缸不对称，油缸速度V1和V2不同，Q1和Q2流量不同，则油缸（1）和油缸（2）举升行程也不相同。

看看下面的例子中油缸伸出速度不同对平台的水平位置的影响。

* p& ]- p# ^/ t1 l* ~' n图2：平台的水平倾斜图1：两个油缸的举升平台' F( U9 C0 R* s+ W+ `1 X& Y1 l根据公式计算，速度变化时，平台倾斜角度随之变化，请见上表。

可以根据工况来选择不同的设计方案。

! K# I$ l; U$ m. O" n%X4 Y方案1：压力补偿分流阀0 o, d7 i1 }$ S0 E0 B) i2 X 压力补偿分流阀将一路供油分为两路等量供油，不受输入输出压力的影响。

* p, B+ Y: }& W, p5 B 当平台负载变化时，滑阀（4）在分流阀（3）中自动滑移，以补偿P1与P2压力的压差。

压力通过滑阀内部的钻孔作用于相反一侧滑阀的端面，若P1压力较高，则相反一端的开口减少，其Q2开口流量相应减少,反之皆然。

进口压力=高压出口的压力+开口的压降。

集流阀的同步精度约为5-10%。

* a( Q% M; l# Q0 V$ u1 c" \" M$ Y) y1 I0 R8 u* p% Z0 ^- Y; r* F方案2：压力补偿流量阀' X3 J+ m) L+ [9 m- V 压力补偿流量阀可以不受压力波动的影响，通过独立对个阀流量进行调整，满足同步速度的要求。

该方案适用等量或不等量同步控制，对两路阀手动微动调整可以满足不同速度的要求。

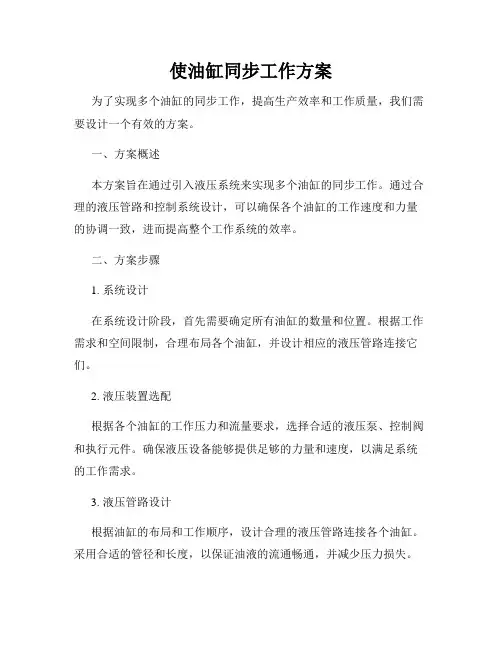

使油缸同步工作方案为了实现多个油缸的同步工作，提高生产效率和工作质量，我们需要设计一个有效的方案。

一、方案概述本方案旨在通过引入液压系统来实现多个油缸的同步工作。

通过合理的液压管路和控制系统设计，可以确保各个油缸的工作速度和力量的协调一致，进而提高整个工作系统的效率。

二、方案步骤1. 系统设计在系统设计阶段，首先需要确定所有油缸的数量和位置。

根据工作需求和空间限制，合理布局各个油缸，并设计相应的液压管路连接它们。

2. 液压装置选配根据各个油缸的工作压力和流量要求，选择合适的液压泵、控制阀和执行元件。

确保液压设备能够提供足够的力量和速度，以满足系统的工作需求。

3. 液压管路设计根据油缸的布局和工作顺序，设计合理的液压管路连接各个油缸。

采用合适的管径和长度，以保证油液的流通畅通，并减少压力损失。

4. 液压控制系统设计设计一个准确可靠的液压控制系统，以实现油缸的同步工作。

控制系统可以采用传统的电控、气控或PLC控制，根据实际需求选择合适的控制方式。

5. 系统调试和优化在系统安装完成后，进行调试和优化工作。

根据实际情况，调整控制系统的参数和液压装置的工作状态，以实现油缸的同步工作和最佳性能。

三、实施效果通过以上方案的实施，可以达到以下效果：1. 提高工作效率：多个油缸的同步工作可以减少工作时间和人力成本，提高工作效率。

2. 提高工作质量：油缸的同步工作可以避免因工作不均衡而引起的质量问题，提高产品质量稳定性。

3. 减少故障风险：合理的液压管路和控制系统设计能够减少油缸的损坏风险，延长设备的使用寿命。

四、注意事项在实施油缸同步工作方案时，需要注意以下几点：1. 确保液压系统的安全性，采取相应的安全措施，避免压力过高和泄漏等问题。

2. 根据实际工作需要，选择合适的液压设备和控制系统，以满足工作的力量和速度要求。

3. 进行定期的维护和保养工作，确保液压系统的正常运行和使用寿命。

综上所述，通过合理的液压系统设计和控制，使多个油缸同步工作是提高工作效率和质量的有效途径。

内燃机与配件1绪论1.1课题背景和目的本课题的背景是基于中密度纤维板生产线中的预压机上下层液压油缸升降控制。

未改造前的控制方式液压同步效果满足不了同步要求。

未改造前设备的情况是预压机升降控制使用时左右的油缸共用的同一组电磁阀，施加压力后纤维会有反弹，左右油缸高度不一致，毛坯板压制出来左右也会有高度差。

通过单独的改变左右压力值来调整左右高度差效果不佳，还会造成电机过载。

单纯的通过液压压力控制满足不了位置控制的要求。

1.2国内外当前研究现状目前国内外研究实现液压油缸同步的方式多种多样，总结归类的控制方法主要有以下几种。

1.2.1第一种方法：机械硬性连接同步该同步方式是将多个一样型号的油缸并联使用一组电磁阀控制。

该方式在中密度纤维板生产显得多层热压机处有使用，热压机下方几组一样的油缸同时给油作用于下压板，下压板上升和加压。

1.2.2第二种方法：节流阀控制同步该方式是在管路上分别安装节流阀，调整节流阀，向两路油缸等量供油。

该控制方式的精度受负载和机械连接强度影响。

负载不均的情况下，两个油缸会出现损伤或者位置控制不一致。

1.2.3第三种方法：单独压力补偿同步两组油缸分别使用独立的流量阀控制。

两组油缸分别控制，配合溢流阀，管路上增加节流阀，调整溢流阀值和节流阀，可以实现等量或者不等量的控制。

1.2.4第四种方法：同步马达控制每一路油缸单独使用一组同样排量的液压马达控制，控制每个油缸的流量，实现同步。

实际使用时仍旧需要安装节流阀和溢流阀调节流量消除误差。

该控制方式精度比较高，但是成本也很高，使用的范围也比较有限。

1.2.5第五种方法：比例阀控制使用比例阀，两组油缸分开控制，用比例阀控制油缸流量，可以在油缸上增加位移传感器，结合油缸伸出的距离误差，调整比例阀流量实现同步。

该控制方式精度非常高。

在纤维板平压线上使用比较多，在纤维板多层生产线上没有使用的原因有比例阀对油品要求较高，控制技术要求比较高，需要用户有较高技术的维护维修人员。

以图为例讲述五种常见的液压同步系统笔者结合自己多年的工作经验，总结了一些常见的同步系统，如大家共勉：1、等负载同步系统，参见图1，两油缸缸径、活塞径、行程相同，在运动的时候两油缸作用在同一芯棒上，靠负载的大致相同实现油缸的同步动作，虽然此种同步方式基本无需经济上的投入，但这是一种非常粗略的同步控制方式，甚至于可以认为这不是一个同步控制系统，对于任何有同步高精度要求的控制系统，这种设计方式均不能满足需求；图一：等负载同步系统2、调速阀同步系统，参见图2，两个油缸同步动作，实现接住穿孔后的毛管的功能，此系统回路采用两个高精调速阀可使液压缸单向同步，原理是分别调节两缸进油路上的调速阀，使两缸活塞移动速度同步，最终实现油缸同步。

其优点是造价低廉、系统维护简单，其缺点是各个调速阀很难相同流量，同步精度不高，不能用于要求精度较高的系统中，所以在实际的应用中误差比较大，不是一种高精同步系统。

且其最致命的缺点就是调速阀的的开口度一经调整完成后，就确定了油缸在生产过程中的运行速度，不能应用于需要不断调整油缸速度的系统中；图二：调速阀同步系统3、分流马达同步系统，参见图3，两个油缸同步动作用于芯棒台架的升降，该回路使用相同排量的液压马达作为等流量分流装置的同步回路。

这种同步回路通过溢流阀和单向阀实现油缸的泄油和补油，因此同步精度一般比较高，资料统计现阶段的技术水平已经可以保证在3%以内，且维护较简单，但是由于分流马达一般采用精度更高的柱塞马达，其成本较高，一次投资太大，一般一个32通径的此马达价格高达4万人民币以上；图三：分流马达同步系统4、比例同步系统，参见图4，两个油缸用于轧机机架更换过程中的整体推拉，为了防止机架在推拉过程中出现偏斜的情况，所以对同步的精度要求非常高，每个比例阀控制一个油缸，比例阀为高精度比例阀，油缸内内置位移传感器，此比例同步系统最大的优点就是控制精确，可以达到极精确控制油缸速度和同步精度的目的，实现使用中可以达到0.1%—0.3%之间，但是该液压系统设计复杂，同时比例同步系统需要电气控制系统的大力支持，越精确的同步精度对电气的控制要求越高，这就造成了日常维护的难度较高，控制系统的设计复杂，故障率也较高，同时，该同步系统造价高昂。

彻底解决液压系统四缸同步的有效方法液压系统的四缸同步是指液压系统中的多个缸体在同一时间内以相同的速度、位置和力量运动。

确保四缸同步对液压系统的性能和工作效率至关重要。

下面是一些有效的方法来彻底解决液压系统四缸同步的问题：1.使用电子控制技术：利用电子控制技术可以实现更精确的控制和监测多个缸体的运动，确保它们以相同的速度、位置和力量运动。

通过使用传感器和反馈装置，可以实时监测每个缸体的位置和速度，并对液压系统进行相应的调整。

2.定制设计和优化设计：对液压系统进行定制设计和优化设计，确保各个缸体具有相同的工作参数和特性。

这包括选择合适的缸体、活塞杆、密封件和阀门等液压元件，并进行适当的调整和优化，以保证四缸同步工作的稳定性和可靠性。

3.合理选择控制阀：控制阀对液压系统的四缸同步至关重要。

选择合适的控制阀，可以控制液压系统中的液压流量、压力和方向，并确保各个缸体以相同的速度、位置和力量运动。

根据实际应用需求，选择具有良好稳定性和可靠性的控制阀，并进行适当的操作和调整。

4.定期维护和检查：定期维护和检查液压系统是确保四缸同步的有效方法。

定期检查液压系统中的关键部件，如泵、阀门、密封件等，以确保它们处于良好的工作状态。

同时，定期更换或修复磨损或损坏的部件，以保持液压系统的正常运行。

5.进行系统调试和校准：进行系统调试和校准是确保液压系统四缸同步的重要步骤。

在初次安装或系统改装后，应进行系统调试和校准，以确保液压系统中各个缸体的运动参数和特性相匹配。

通过调整和校准液压系统的控制参数，可以实现四缸的同步运动。

总结起来，彻底解决液压系统四缸同步的有效方法包括使用电子控制技术、定制设计和优化设计、合理选择控制阀、定期维护和检查以及进行系统调试和校准。

通过综合应用这些方法，可以确保液压系统的四缸同步工作稳定、可靠和高效。

液压两油缸同步原理液压两油缸同步原理是指通过液压系统使两个或多个油缸的速度、力或位置同步运动。

液压两油缸同步广泛应用于各种工业领域，如冶金、机械、军工等。

液压两油缸同步的原理主要包括液压传动、数模控制和反馈控制三个方面。

首先，液压传动是液压两油缸同步的基础。

液压传动通过液体的流动，将能量从能源传给执行机构，实现机械运动。

液压传动中最常用的元件是液压泵、液压缸和液压阀。

液压泵通过提供流体压力，将液体推到液压缸中，从而产生推力。

液压阀通过控制流体的进出，实现液压传动的开启和关闭。

其次，数模控制是液压两油缸同步的关键。

数模控制是指通过采集油缸位移或速度信号，并计算出油缸的差异，再通过控制阀来调节油缸的流量，以实现油缸的同步。

数模控制的流程如下：首先，通过位置传感器或速度传感器采集油缸的状态，将其转化为模拟电信号；然后，将模拟电信号转化为数字信号，并通过计算机进行计算；最后，通过控制阀的控制，调节油缸的流量。

最后，反馈控制是液压两油缸同步的调节手段。

反馈控制是指通过采集油缸运动状态的反馈信号，并将其与设定值进行对比，从而控制液压系统的稳定性和准确性。

在液压系统中，常用的反馈控制器有位置控制器、速度控制器和力控制器。

位置控制器通过比较实际位置与设定位置的差异来调节油缸的运动，以达到同步的目的。

速度控制器通过比较实际速度与设定速度的差异来调节油缸的进出口流量，以控制油缸的运动速度。

力控制器通过比较实际力与设定力的差异来调节油缸的负载，以实现油缸的力控制。

综上所述，液压两油缸同步原理主要包括液压传动、数模控制和反馈控制三个方面。

液压传动通过将能量从能源传给执行机构，实现机械运动。

数模控制通过采集油缸的位置或速度信号，并通过计算控制油缸的同步。

反馈控制通过采集油缸运动状态的反馈信号，并与设定值进行对比，调节液压系统的稳定性和准确性。

液压两油缸的同步原理在工业领域有着广泛的应用，可以提高生产效率和产品质量，降低能源消耗和设备故障率。

液压多缸同步方法的选择液压多缸同步方法的选择是根据具体的应用场景和需求来决定的。

在液压系统中，多缸同步是指在同时工作的多个液压缸之间，使其活塞在行程过程中保持同步运动。

液压多缸同步方法的选择涉及到多个方面的考虑，如精度要求、速度要求、控制方式、成本等因素。

以下是液压多缸同步方法的一些选择。

1.电子控制同步电子控制同步是通过电子控制器来实现多缸同步的方法。

在这种方法中，每个液压缸都配备有传感器，测量位移或力，并将数据传输给控制器。

控制器根据传感器的反馈信号控制液压系统，使多个液压缸的位置或力保持同步。

电子控制同步的优点是可以实现很高的精度和灵活性，可以适应不同的工况和要求。

然而，电子控制同步的成本较高，对控制系统和传感器的要求也较高。

2.机械同步装置机械同步装置是通过机械连接件来保持多个液压缸同步运动的方法。

常见的机械同步装置有连杆机构、同步滑块、同步辊筒等。

机械同步装置的优点是结构简单、成本低、可靠性高。

然而，机械同步装置的精度通常较低，不适用于要求较高的应用场合。

3.液压同步阀液压同步阀是一种特殊的液控阀，可以实现多个液压缸的同步运动。

液压同步阀通过传感器测量液压缸的位置或力，并通过控制液控阀的开关状态来调节液压流量分配，从而实现多个液压缸的同步运动。

液压同步阀的优点是结构简单、成本低、成熟稳定。

然而，液压同步阀的精度较机械同步装置略低，适用于精度要求较低的应用场合。

4.液压伺服系统液压伺服系统是一种通过液压缸与伺服阀、控制器等组成的闭环控制系统实现多缸同步运动的方法。

液压伺服系统可以根据传感器反馈的位置或力信号，通过控制器的调节，使液压缸的位置或力保持同步。

液压伺服系统的优点是可以实现精度较高的同步运动，并且具有较强的鲁棒性。

然而，液压伺服系统的设计和调试较为复杂，成本较高。

在选择液压多缸同步方法时，需要综合考虑以上几个因素，根据具体的应用场景和需求选择合适的方法。

同时，还需要考虑系统的可靠性、维护性和经济性等因素，确保系统在长期运行中的稳定性和可靠性。

液压同步偏载
液压同步偏载是液压系统中的一个常见问题，通常发生在多缸液压系统中。

当系统中的各个液压缸由于各种原因（如负载不均、摩擦力差异、泄漏等）产生速度差异时，就会发生偏载现象。

偏载会导致液压系统的不稳定，影响系统的正常运行。

为了解决这个问题，可以采取以下措施：
1. 优化设计：在设计阶段充分考虑各种因素，如负载分配、摩擦力、泄漏等，以确保液压缸的同步性能。

2. 选用高精度元件：选择高精度、低摩擦的液压元件，如高质量的密封圈、低阻力的油管等，以减小摩擦力和泄漏对同步性能的影响。

3. 增加调速阀：在每个液压缸的进油路上安装调速阀，通过调节流量来控制每个液压缸的速度。

4. 使用比例阀：比例阀可以根据输入信号的大小来控制输出流量的大小，从而实现液压缸的同步控制。

5. 引入补偿机制：在液压系统中引入补偿机制，如采用流量补偿、压力补偿等方式，以减小由于负载不均、泄漏等因素对同步性能的影响。
