工频电场场强仪

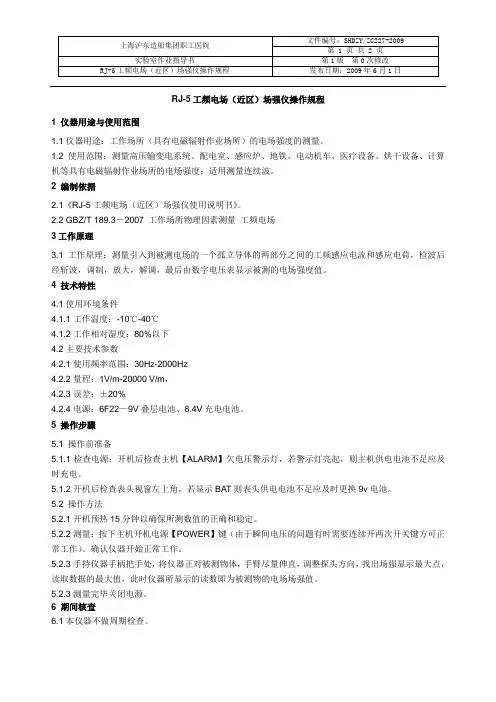

RJ-5工频电场（近区）场强仪操作规程1 仪器用途与使用范围1.1仪器用途：工作场所（具有电磁辐射作业场所）的电场强度的测量。

1.2使用范围：测量高压输变电系统、配电室、感应炉、地铁、电动机车、医疗设备、烘干设备、计算机等具有电磁辐射作业场所的电场强度；适用测量连续波。

2 编制依据2.1《RJ-5工频电场（近区）场强仪使用说明书》。

2.2 GBZ/T 189.3－2007 工作场所物理因素测量工频电场3工作原理3.1工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

4 技术特性4.1使用环境条件4.1.1工作温度：-10℃-40℃4.1.2工作相对湿度：80%以下4.2主要技术参数4.2.1使用频率范围：30Hz-2000Hz4.2.2量程：1V/m-20000V/m，4.2.3误差：±20%4.2.4电源：6F22—9V叠层电池、8.4V充电电池。

5 操作步骤5.1 操作前准备5.1.1检查电源：开机后检查主机【ALARM】欠电压警示灯，若警示灯亮起，则主机供电电池不足应及时充电。

5.1.2开机后检查表头视窗左上角，若显示BAT则表头供电电池不足应及时更换9v电池。

5.2 操作方法5.2.1开机预热15分钟以确保所测数值的正确和稳定。

5.2.2测量：按下主机开机电源【POWER】键（由于瞬间电压的问题有时需要连续开两次开关键方可正常工作）。

确认仪器开始正常工作。

5.2.3手持仪器手柄把手处，将仪器正对被测物体，手臂尽量伸直，调整探头方向，找出场强显示最大点，读取数据的最大值，此时仪器所显示的读数即为被测物的电场场强值。

5.2.3测量完毕关闭电源。

6 期间核查6.1本仪器不做周期检查。

7维护保养：7.1每次采样完毕后对仪器表面进行擦拭。

7.2仪器不使用时应保持干燥的地方。

7.3长期不使用时应将电池取出。

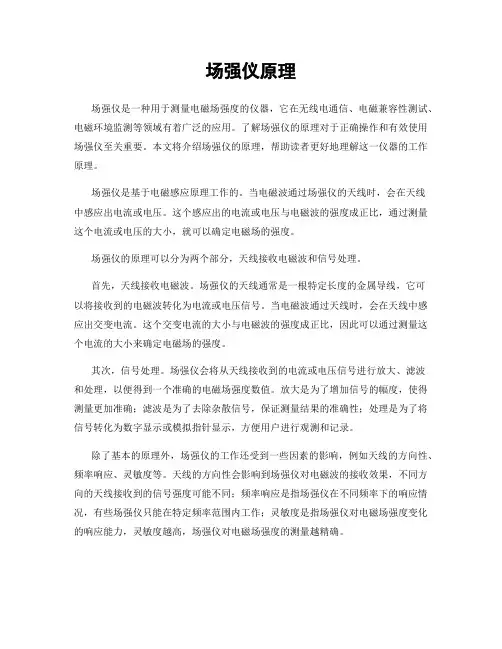

场强仪原理场强仪是一种用于测量电磁场强度的仪器，它在无线电通信、电磁兼容性测试、电磁环境监测等领域有着广泛的应用。

了解场强仪的原理对于正确操作和有效使用场强仪至关重要。

本文将介绍场强仪的原理，帮助读者更好地理解这一仪器的工作原理。

场强仪是基于电磁感应原理工作的。

当电磁波通过场强仪的天线时，会在天线中感应出电流或电压。

这个感应出的电流或电压与电磁波的强度成正比，通过测量这个电流或电压的大小，就可以确定电磁场的强度。

场强仪的原理可以分为两个部分，天线接收电磁波和信号处理。

首先，天线接收电磁波。

场强仪的天线通常是一根特定长度的金属导线，它可以将接收到的电磁波转化为电流或电压信号。

当电磁波通过天线时，会在天线中感应出交变电流。

这个交变电流的大小与电磁波的强度成正比，因此可以通过测量这个电流的大小来确定电磁场的强度。

其次，信号处理。

场强仪会将从天线接收到的电流或电压信号进行放大、滤波和处理，以便得到一个准确的电磁场强度数值。

放大是为了增加信号的幅度，使得测量更加准确；滤波是为了去除杂散信号，保证测量结果的准确性；处理是为了将信号转化为数字显示或模拟指针显示，方便用户进行观测和记录。

除了基本的原理外，场强仪的工作还受到一些因素的影响，例如天线的方向性、频率响应、灵敏度等。

天线的方向性会影响到场强仪对电磁波的接收效果，不同方向的天线接收到的信号强度可能不同；频率响应是指场强仪在不同频率下的响应情况，有些场强仪只能在特定频率范围内工作；灵敏度是指场强仪对电磁场强度变化的响应能力，灵敏度越高，场强仪对电磁场强度的测量越精确。

总之，场强仪是一种基于电磁感应原理工作的仪器，通过天线接收电磁波并进行信号处理，最终得到电磁场强度的数值。

了解场强仪的原理对于正确操作和有效使用场强仪至关重要，希望本文能够帮助读者更好地理解场强仪的工作原理。

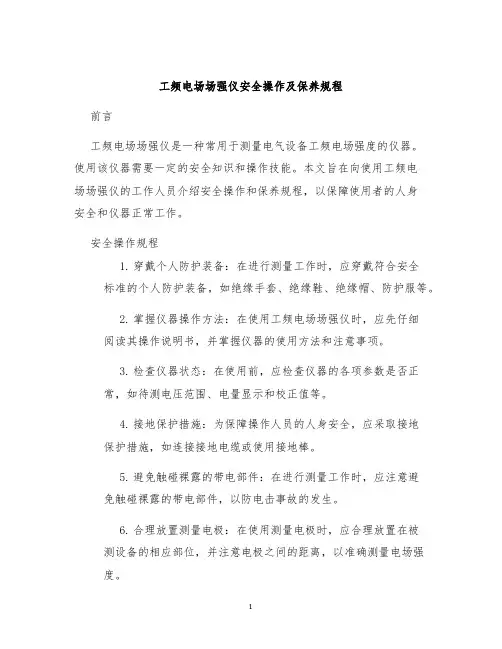

工频电场场强仪安全操作及保养规程前言工频电场场强仪是一种常用于测量电气设备工频电场强度的仪器。

使用该仪器需要一定的安全知识和操作技能。

本文旨在向使用工频电场场强仪的工作人员介绍安全操作和保养规程，以保障使用者的人身安全和仪器正常工作。

安全操作规程1.穿戴个人防护装备：在进行测量工作时，应穿戴符合安全标准的个人防护装备，如绝缘手套、绝缘鞋、绝缘帽、防护服等。

2.掌握仪器操作方法：在使用工频电场场强仪时，应先仔细阅读其操作说明书，并掌握仪器的使用方法和注意事项。

3.检查仪器状态：在使用前，应检查仪器的各项参数是否正常，如待测电压范围、电量显示和校正值等。

4.接地保护措施：为保障操作人员的人身安全，应采取接地保护措施，如连接接地电缆或使用接地棒。

5.避免触碰裸露的带电部件：在进行测量工作时，应注意避免触碰裸露的带电部件，以防电击事故的发生。

6.合理放置测量电极：在使用测量电极时，应合理放置在被测设备的相应部位，并注意电极之间的距离，以准确测量电场强度。

7.不直接用手触碰电极：在拆卸或更换测量电极时，切勿直接用手接触电极，以免发生电击事故。

保养规程1.仪器存放：工频电场场强仪应存放在干燥、通风、温度适宜的环境中，避免受到阳光直射、沾染尘埃或潮湿等。

2.定期检修：保障仪器的精度和可靠性，应定期对工频电场场强仪进行检修、校正等工作，以确保其符合测量要求。

3.清洁保养：在使用后，应及时将仪器表面的灰尘、污垢等清理干净，避免污染和腐蚀仪器表面。

4.防护措施：在平时使用中，应注意仪器的防护，避免受到振动、冲击等损坏。

5.不可拆卸：除专业技术人员外，其他人员不得随意拆卸仪器的结构，以免影响仪器的精度和可靠性。

总结工频电场场强仪是一种测量电气设备工频电场强度的必要仪器，但使用它需要一定的安全知识和操作技能。

在使用前，应仔细阅读操作说明书，并严格按照安全操作规程进行操作。

除此之外，还应定期对仪器进行检修、校正等工作，以保障其精度和可靠性。

一、HS5628B型个人声暴露计操作规程1、目的建立一个HS5628B型个人声暴露计的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2、适用范围本操作规程以及仪器本身仅提供给本单位检测人员使用，若外单位人员需要使用须经专门审批。

3、职责3.1 使用人员在使用仪器前必须认真阅读本操作规程，关键要点应熟记于心，并严格遵照执行；3.2 使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。

3.3 保管人员要做好日常保养与维护，并做好记录；3.4 仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4、仪器主要参数4.1 测量范围：30dB～130dB（A）、35～130dB（C）4.2 频率范围：20Hz～10KHz4.3 频率计权：A、C计权4.4 时间计权：快（F）、慢（S）4.5 级量程分高、中、低3档，每档线性范围≥60dB4.6 工作使用温度-10℃～50℃、相对湿度20％～90％5、操作过程5.1 使用前准备①装电池②通电检查③声校准：将声级校准器（94 dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，声级计计权设置A或C，声级计声压级读数应为93.8dB，否则调节声级计右侧面⑦灵敏度调节电位器，校准完成后取下校准器。

5.2 声级测量①设置系统时钟②测量方式设置：声级计开机后，按设置键，再按上下键，使显示屏显示“set mode”，按运行后显示待测量的方式，再按上下键设置为测量方式为1或测量方式2.③瞬时声级测量：开启声级计电源开关，声级计处于“M”中量程档和“F”快计权特性，声级计测量数据位所测A声级值。

6、检定和校准6.1 仪器检定合格，获得检定合格证书6.2 经检定不合格，应立即停止使用并加上相应标识。

7、注意事项：7.1 声级计所用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当。

7.2 安装电池应注意极性，切勿反接，仪器长期不用时应取下电池。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2503494Y [45]授权公告日2002年7月31日[21]ZL 专利号00262814.7[21]申请号00262814.7[22]申请日2000.11.20[73]专利权人重庆德通科技开发有限公司地址400010重庆市渝中区较场口86号得意世界C区8F7[72]设计人胡国虎 罗军 范毓灿 [51]Int.CI 7G01R 29/00权利要求书 1 页 说明书 2 页 附图 1 页[54]实用新型名称50HZ工频电场场强仪[57]摘要50Hz工频电场场强仪属于50Hz工频电场强度的测量装置。

本实用新型的实现必须解决以下技术问题,一是需要制作一种适合测量50Hz工频电场的电场传感器,二是要求该测量装置操作简便,安全性好,而且测量数据准确和数码显示清晰。

本实用新型的电子电路采用模拟集成电路和数字集成电路等元件设计,并使用液晶数码显示50Hz工频电场强度。

该测量装置由绝缘棒支撑,操作者手持绝缘棒尾部就能进行50Hz工频电场空间场强分布的非接触性悬置测量。

本实用新型适用于电力系统、变电站、发电厂和大型输电单位,对高低压输电线路和输电设备周围空间50Hz工频电场强度的测量。

此外,本实用新型也可用于60Hz工频电场强度的测量。

00262814.7权 利 要 求 书第1/1页 1.一种50Hz工频电场场强仪，它是由50Hz工频电场传感器、电路盒、绝缘棒和置于盒内的电子电路所组成，其特征是50Hz工频电场传感器是平行板电容器；置于盒内的电子电路主要由测量放大器、量程选择开关、反相放大器、交直流转换器、双积分模数转换器和液晶数码显示器等多种单元电路所组成；电路盒由绝缘棒支撑，以便操作者手持绝缘棒尾部进行50H z工频电场强度的测量。

2.根据权利要求1所述的50Hz工频电场场强仪，其特征所说的平行板电容器是由二块彼此平行的金属板所构成。

场强仪安全操作及保养规程前言场强仪是一种常用于电磁辐射测量的仪器，可用于日常的电磁辐射安全检测与评估。

但是，场强仪的使用操作不当可能会对使用者及仪器本身造成安全隐患和损坏。

因此，对场强仪的安全操作和保养十分重要，本文将详细介绍场强仪的安全操作和保养规程，帮助使用者保证仪器的使用安全，并延长仪器寿命。

一、场强仪的安全操作规程1.1 仪器检查在使用场强仪前，应经过以下检查： - 电池电量：检查电池电量是否充足，电池若低于正常值建议更换； - 机身完整：检查仪器外观是否完整，如有损坏，切勿使用； - 测量距离：检查测量距离是否符合仪器使用要求。

1.2 台面环境使用场强仪时应选择一个平整无金属遮挡物的台面上进行操作。

1.3 可持续操作时间场强仪的使用时间一般在不超过连续15分钟为宜，以保证仪器的使用寿命不受影响。

1.4 操作人员要点•在使用场强仪时，操作人员需佩戴手套和护目镜等防护用品；•切勿将场强仪的探头靠近人体或电器设备，以免受到电磁辐射的影响。

1.5 传感器和线缆使用场强仪时应使用原配传感器、线缆和接头，并确保其完整、干净无损伤。

1.6 仪器放置场强仪使用完后，应将其放置在干燥、通风的地方，并注意避免虫害及其他有害物质对仪器的侵蚀。

二、场强仪的保养规程2.1 清洁仪器外观使用场强仪时需保证仪器外观清洁，可用干净软布轻擦去除灰尘，不可使用任何溶剂、化学剂等刺激性物质进行清洗。

2.2 定期校准场强仪使用一段时间后，应定期进行校准，以确保测量结果的准确性和稳定性。

2.3 保护屏幕场强仪的屏幕是仪器的重要部分，应注意避免重物碰撞、水浸和高温，以免对屏幕造成损伤。

2.4 定期更换电池电池是场强仪的供电源，应定期进行更换，并注意电池的正负极性，避免电池汁液泄漏造成损害。

2.5 长时间不使用时的保养长时间不使用场强仪时，应将其存放在黑暗、干燥、通风的地方，避免阳光、潮湿、高温等有害物质对仪器的损坏。

三、总结在场强仪的使用中，操作人员应遵循以上安全操作和保养规程，以保证仪器的稳定性和准确性。

一、产品介绍RJ-5工频电场（近区）场强仪，主要用于测量高压输变电系统，配电室，感应炉，地铁，电动机车，医疗设备，烘干设备，计算机等具有电磁辐射作业场所的电场强度。

可供劳动保护，职业病防治，环境检测，环境卫生等工作。

二、产品参数1、频率范围：30 Hz～2000Hz2、量程：1～20000V/m3、测量误差：±1.5dB4、使用条件：-10～40℃；＜80％RH5、电源：8.4V充电锂电池和1节9V积层6、体积：450mm ×100mm ×50mm7、重量：550g三、产品特点1、技术上接近国外的产品，性能同美国的HI-3604一样，且数据稳定。

2、是国内最先进的测量电场的最前沿，最先进的产品。

3、经国家计量研究院检测认证并可以对该产品出具产品检测报告。

4、是国家疾病预防控制中心和高等院校进行职业安全防治和科学研究的首选产品。

5、主要特点体积小，精度高数字显示可直接读取V/m数，简单直观测量频率宽，频率响应误差小。

RJ-5工频电场（近区）场强仪使用说明书概述：RJ-5工频电场（近区）场强仪，主要用于测量高压输变电系统，配电室，感应炉，地铁，电动机车，医疗设备，烘干设备，计算机等具有电磁辐射作业场所的电场强度。

可供劳动保护，职业病防治，环境检测，环境卫生等相关单位使用。

技术性能：1、频率范围：30 Hz～2000Hz2、量程：1～20000v/m3、测量误差：±1.5dB4、使用条件：（1）环境温度：－10～＋40℃（2）相对湿度：80％以下（3）电源：两组（1）8.4v充电电池、（2）6F22 9v 叠层电池（4）样式：携带式（5）仪器尺寸：450mm×100mm×50mm（6）外包装箱尺寸：440mm×320mm×100mm（7）重量：550g工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

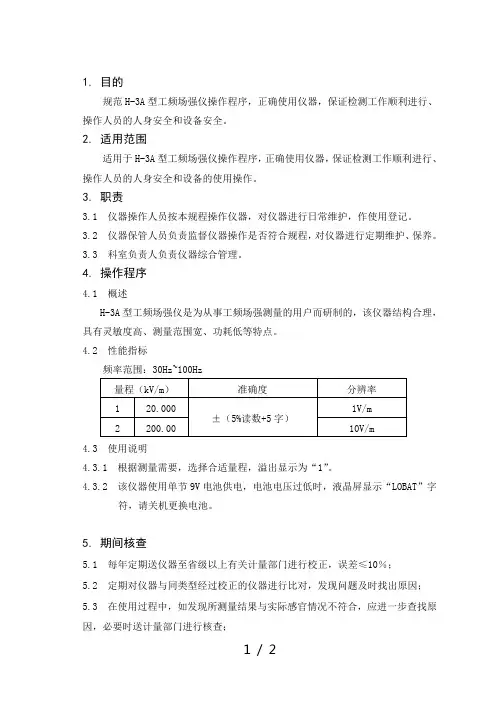

1. 目的
规范H-3A型工频场强仪操作程序，正确使用仪器，保证检测工作顺利进行、操作人员的人身安全和设备安全。

2. 适用范围
适用于H-3A型工频场强仪操作程序，正确使用仪器，保证检测工作顺利进行、操作人员的人身安全和设备的使用操作。

3. 职责
3.1 仪器操作人员按本规程操作仪器，对仪器进行日常维护，作使用登记。

3.2 仪器保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

3.3 科室负责人负责仪器综合管理。

4. 操作程序
4.1 概述
H-3A型工频场强仪是为从事工频场强测量的用户而研制的，该仪器结构合理，具有灵敏度高、测量范围宽、功耗低等特点。

4.2 性能指标
频率范围：30Hz~100Hz
4.3 使用说明
4.3.1 根据测量需要，选择合适量程，溢出显示为“1”。

4.3.2 该仪器使用单节9V电池供电，电池电压过低时，液晶屏显示“LOBAT”字
符，请关机更换电池。

5. 期间核查
5.1 每年定期送仪器至省级以上有关计量部门进行校正，误差≤10％；
5.2 定期对仪器与同类型经过校正的仪器进行比对，发现问题及时找出原因；5.3 在使用过程中，如发现所测量结果与实际感官情况不符合，应进一步查找原因，必要时送计量部门进行核查；
5.4 在同一时间、同一地点测量同一项目时，所测结果应基本相同，如偏差较大，在排除使用方法及其他原因的基础上，应对仪器送计量部门进行校正。

6. 注意事项
将上半球三个螺钉拧下，取下金属罩即可更换电池。

上罩恢复时确保金属罩与吻合处金属片接触良好，否则测量有误。

场强仪工作原理
场强仪（Field Strength Meter）是一种用于测量电磁场强度的
仪器。

它的工作原理基于电磁感应效应和电信号的放大与处理。

当一个电磁场作用于感应线圈时，感应线圈内部会产生感应电流。

根据法拉第电磁感应定律，感应电流的大小与电磁场的强度成正比。

因此，感应线圈内部的电流可以作为电磁场强度的测量参考。

场强仪通过将感应线圈与输入电路相结合，可以将感应电流转化为电压信号。

输入电路通常包括一个放大器，它的作用是将感应电流放大到足够的水平，以便能够进行后续的处理和显示。

放大后的电压信号会经过滤波电路进行滤波，以去除噪声和干扰。

滤波后的信号将被传送到输出显示装置，如数字显示屏或模拟指针表盘。

这样用户就可以直观地看到电磁场强度的数值。

在测量中，场强仪的感应线圈需要被放置在待测电磁场中。

感应线圈接收到的感应电流将被转化为电压信号，并经过放大和滤波后显示出来。

用户可以根据显示结果来判断电磁场的强度大小。

总结起来，场强仪的工作原理是基于电磁感应效应，通过感应线圈转换感应电流为电压信号，经过放大和滤波后显示电磁场强度的数值。
