工频电磁场强度测试仪HI-3604.

电磁辐射环境安全防护常识手册早在两千多年前，人们就发现了电现象和磁现象。

现今，无论人类生活、科学技术活动以及物质生产活动都已离不开电。

电的应用，不仅极大地改变了工业生产的面貌，还使人们享受到了家用电器带来的便利。

以发电、输电、变电、配电为主要内容的电力工业和制造发电机、电动机、变压器、电线电缆等的电气设备工业，以电磁波的发射和接收为主要内容的无线通信、广播、电视、雷达等产业，以磁力应用为主要内容的磁记录技术、磁浮列车技术等迅速发展起来，成为现代社会的标志。

本手册从电磁学原理及其应用出发，以日常生活中常见的电磁设施为主要对象，采用问答的形式就电磁应用对环境的影响进行了解释，意在引导人们正确对待和使用电磁设备(设施)。

现代人的生活已离不开电第一篇电磁学原理1.1什么是电荷？电是实物的一种属性。

古代就已观察到“摩擦起电”现象，并认识到电有正负两种，同种相斥，异种相吸。

当时因不了解电的本质，认为电是附着在物体上的，因而称它为电荷，并把显示出这种斥力或吸力的物体称为带电体。

习惯上有时也把带电体本身简称为电荷(如运动电荷、自由电荷等)。

通过摩擦或静电感应方法之所以会使宏观物体显示出带电性质，是由于各种宏观物体都是由原子(或分子)组成的，而原子是由带负电荷的电子和带正电荷的质子与不带电荷的中子组成的原子核所构成的。

电荷是带电基本粒子的内在特性之一。

1.2什么是电场？电场是传递电荷与电荷间相互作用的物理场。

电荷周围总有电场存在；同时电场对场中其他电荷又有力的作用。

任何带电体的周围空间中都存在着由电荷激发产生的电场。

带电体上的电荷分布如果是不随时间变化的静止电荷，其周围空间中的电场分布也是不随时间变化的电场，称为静电场。

电场分布随时间作周期性变化的电场，称为交变电场。

1.3什么是电场强度？电场强度表示电场强弱和方向的物理量。

电场强度是矢量，和距离的平方成反比，随着距离的增加，电场强度衰减得很快。

1.4什么是磁场？磁场是传递运动电荷或电流之间相互作用的物理场，由运动电荷或电流产生，同时对场中其他运动电荷或电流发生力的作用。

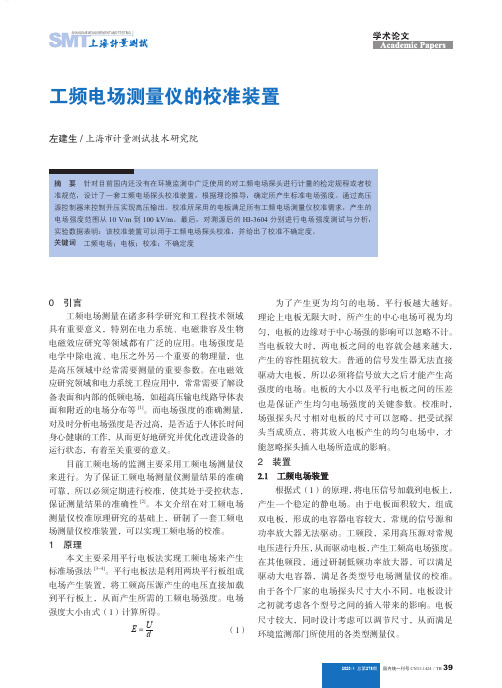

工频电场测量仪的校准装置左建生 / 上海市计量测试技术研究院摘　要　针对目前国内还没有在环境监测中广泛使用的对工频电场探头进行计量的检定规程或者校准规范，设计了一套工频电场探头校准装置，根据理论推导，确定所产生标准电场强度。

通过高压源控制器来控制升压实现高压输出。

校准所采用的电板满足所有工频电场测量仪校准需求，产生的电场强度范围从10 V/m到100 kV/m。

最后，对溯源后的HI-3604分别进行电场强度测试与分析，实验数据表明：该校准装置可以用于工频电场探头校准，并给出了校准不确定度。

关键词　工频电场；电板；校准；不确定度0　引言工频电场测量在诸多科学研究和工程技术领域具有重要意义，特别在电力系统、电磁兼容及生物电磁效应研究等领域都有广泛的应用。

电场强度是电学中除电流、电压之外另一个重要的物理量，也是高压领域中经常需要测量的重要参数。

在电磁效应研究领域和电力系统工程应用中，常常需要了解设备表面和内部的低频电场，如超高压输电线路导体表面和附近的电场分布等[1]。

而电场强度的准确测量，对及时分析电场强度是否过高，是否适于人体长时间身心健康的工作，从而更好地研究并优化改进设备的运行状态，有着至关重要的意义。

目前工频电场的监测主要采用工频电场测量仪来进行。

为了保证工频电场测量仪测量结果的准确可靠，所以必须定期进行校准，使其处于受控状态，保证测量结果的准确性[2]。

本文介绍在对工频电场测量仪校准原理研究的基础上，研制了一套工频电场测量仪校准装置，可以实现工频电场的校准。

1　原理本文主要采用平行电板法实现工频电场来产生标准场强法[3-4]。

平行电板法是利用两块平行板组成电场产生装置，将工频高压源产生的电压直接加载到平行板上，从而产生所需的工频电场强度。

电场强度大小由式（1）计算所得。

E = U d （1）为了产生更为均匀的电场，平行板越大越好。

理论上电板无限大时，所产生的中心电场可视为均匀，电板的边缘对于中心场强的影响可以忽略不计。

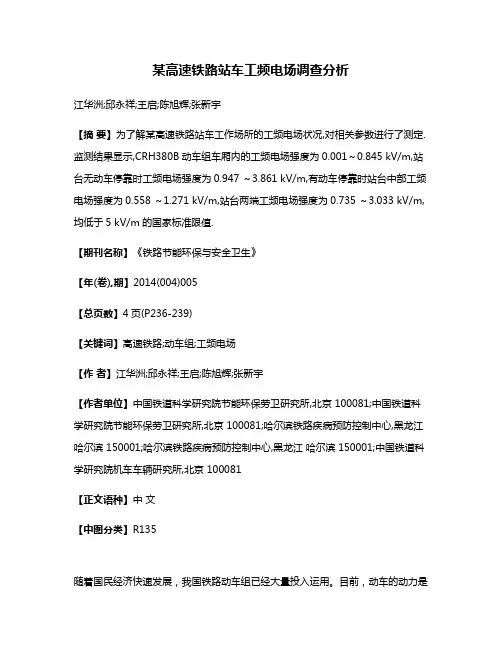

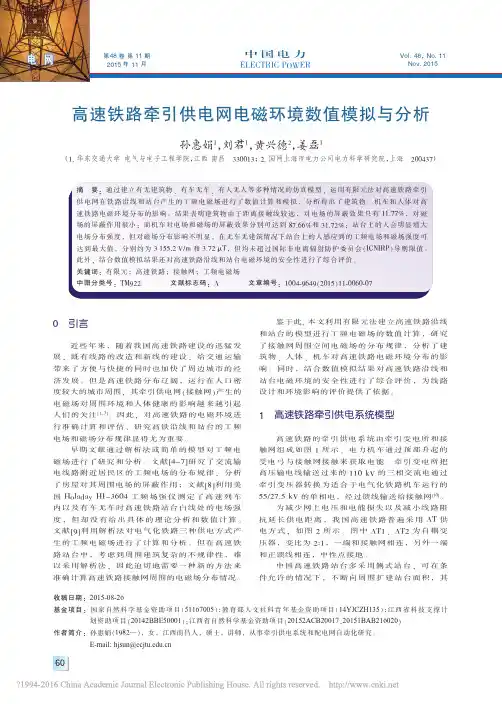

某高速铁路站车工频电场调查分析江华洲;邱永祥;王启;陈旭辉;张新宇【摘要】为了解某高速铁路站车工作场所的工频电场状况,对相关参数进行了测定.监测结果显示,CRH380B动车组车厢内的工频电场强度为0.001～0.845 kV/m,站台无动车停靠时工频电场强度为0.947 ～3.861 kV/m,有动车停靠时站台中部工频电场强度为0.558 ～1.271 kV/m,站台两端工频电场强度为0.735 ～3.033 kV/m,均低于5 kV/m的国家标准限值.【期刊名称】《铁路节能环保与安全卫生》【年(卷),期】2014(004)005【总页数】4页(P236-239)【关键词】高速铁路;动车组;工频电场【作者】江华洲;邱永祥;王启;陈旭辉;张新宇【作者单位】中国铁道科学研究院节能环保劳卫研究所,北京 100081;中国铁道科学研究院节能环保劳卫研究所,北京 100081;哈尔滨铁路疾病预防控制中心,黑龙江哈尔滨 150001;哈尔滨铁路疾病预防控制中心,黑龙江哈尔滨 150001;中国铁道科学研究院机车车辆研究所,北京 100081【正文语种】中文【中图分类】R135随着国民经济快速发展，我国铁路动车组已经大量投入运用。

目前，动车的动力是由25 kV 50 Hz交流(AC)动力电提供，车厢顶部的接触网动力电以及安装在车厢底部的牵引变压器、变流器、电机等设备产生的工频电场对高速铁路站车工作场所环境的影响应当值得考虑。

因此工频电磁场对人体健康的潜在影响也越来越为大家所关注。

为了解高铁列车车厢及站台工频电场强度状况，开展了本次调查研究。

1 材料和方法1．1 调查对象选择某铁路局客运段值乘的CRH380B动车组作为研究对象，对7套车底共33节车厢进行测量。

选择司乘人员正常工作的区域，包括车厢过道、车厢窗口、车厢连接处、机械监控室、餐车吧台、司机室进行测量，测量高度选择头部(1．5～1．7 m)和胸部(1．1 ～1．3 m)位置。

HI-3604工频电磁强度测量仪仪器说明仪器说明：HI-3604是专门为检测50/60Hz电力线，有电设备和设施，视频显示终端等周围的电磁场强度而设计，为工程师，工业卫生学者以及人身安全健康专家等人员提供电力环境的准确测试工具。

液晶显示器显示的单位可选择毫高斯，高斯，伏/米，千伏/米，并有图形显示功能，可方便直观的定位电磁场源位置及强辐射点。

单探头实现全量程，仪器面板为覆膜式按键设计，非常适合现场使用，内部存储器可存储最多127个读数。

【配置】标配：电磁场两用探头（单轴），显示部分，绝缘手柄，使用手册，便携箱选件：HI3616远方显示器，HI4413 RS232光纤MODEM，三脚架【技术参数】频率响应:30-2000Hz频率响应:±0.5dB(50-1000Hz)±2.0dB(30-2000Hz)电场测量范围：1 V/m ?200 kV/m磁场测量范围：0.2mG-20 gauss检测：单向响应：真有效值存储：内置，最多127个读数环境：温度：10-40℃湿度：5%-95%不冷凝传感器：同心圆盘位移电流电场传感器电场屏蔽磁场感应线圈，直径6.5英寸（16.5厘米），400匝通过按钮测量电场和磁场特点：所有功能和量程选择通过前置面板上的覆膜按钮实现，内部电子控制开关，自动选择电场和磁场测量是所需量程最大特点是可存储和显示大量数据幅值响应：电场传感器和磁场传感器用于测量某一时刻单一场的极化分量。

电源：两节9V碱性电磁（NED1604A，DURACELL MN1604或类似电池）输出：液晶显示，听筒插孔的前置放大输出（传感器的模拟信号/放大到1MV；为实现远程控制而连接到HI-3604的数字光纤信号）。

实例分析高压输电线路电磁环境监测黄石市是鄂东南地区工业化进程发展的重要城市，到2012年底110kV线路2569km、220kV输电线路986km、架空穿越整个大冶、阳新及鄂州县域。

因此本文编者在黄石地区选取穿越密集中心城区110～220kV电压等级架空输电线路进行电磁环境监测分析，为提前应对和解决已经出现和可能出现的电力设施电磁环境纠纷问题提供有力数据作支撑。

1 电力设施的电磁对环境影响1.1 工频电场对环境的影响工频电场对环境的影响主要分为两种：一是短时生态的影响，其具体表现为：当人或者动物与电场中的导电体接触的时候，可能会遭到电流电击，且有明显的刺痛感。

这是由于电流在通过人体的时候会产生热量，对末梢神经和肌肉组织造成伤害而产生痛感。

若电流的强度增加，电流在通过人体时放出大量的热，造成刺痛或者灼伤，若持续下去，还会引起呼吸困难，严重时危及生命。

当人体与带有不同电位的物体靠近的时候，即使没有直接接触，也会有电流产生。

二是长期生态影响：若人、植物或者动物长期处在高强度的电场中，会对其造成长期的影响。

1.2 工频磁场对环境的影响工频磁场对环境的影响也表现在两个方面：一是交变磁场在磁耦合的作用下能够感应到电力设施附近导体上的电动势，从而产生电位差，如果人和电位接触到导体，就能够感受到稳态电击。

二是交变磁场能够通过电感作用在生物体内产生电场与电流，不过这些电流和电场很弱，比输电线本身产生的电场与电流还小。

2 国家规定的电磁环境参数及限制标准根据国家电网行业规定，我国输电设备工作频率是50Hz，属于低频电磁场，输电设备所产生的电磁场及环境问题主要考虑工频电场、工频磁场和无线电干扰。

工频电场、工频磁场限值参照《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）规定执行。

推定以4kV/m作为居民区干扰工频电场评价标准，推定以0.1μT作为磁感应强度的评价标准，对职业电场暴露控制在10kV/m以下。

数据中心的第三方验证测试毛向荣陈晓童冯园园 / 上海市计量测试技术研究院【期刊名称】上海计量测试【年(卷),期】2014(000)002【总页数】30 引言数据中心是电子信息技术所需的基础设施，从现有的互联网、电信网、广电网等到即将组建的物联网，电子信息的传输、运算和存储都离不开数据中心的支持。

随着信息技术的不断发展，数据中心机房设施的规划、设计、选型和施工成为一项极其繁杂的系统工程，所以只有理论知识渊博、技术经验丰富的专业数据中心测试人员，借助先进的测试仪器，才能发现潜在的施工瑕疵及机房安全隐患，保证机房符合标准，保障IT设备的高可用性与高可靠性。

第三方验证测试作为审核数据中心运行环境质量的主要手段，其重要性尤为突出。

1 主要内容第三方验证测试作为数据中心验证验收的核心部分，承担着发现系统偏差、系统风险、系统隐患的重要任务。

主要的工作内容包括：第一阶段，测试准备阶段；第二阶段，数据中心单元模块的功能验证测试；第三阶段：数据中心整体的联动验证测试；第四阶段：数据中心环境验证测试。

1.1 数据中心验证测试准备阶段主要是测试方案和计划的初步设计、逐步深化的过程。

准备工作阶段是整个验证测试的前提和基础，直接关系到验证测试方案是否合理、全面，以及后续测试过程是否顺利，测试效果是否理想。

准备阶段工作主要内容包括：现场勘查，了解现场实际施工情况，明确满足测试条件的配套措施；查看设计单位制定的设计文档，为测试方案做技术准备；制定测试与调试说明文件和方案；审核并批准主要设备厂商提供的设备出厂测试资料，核查设备出厂测试数据是否符合测试要求；通过建设单位安排专题会议，与施工团队讨论测试计划、测试范围、协调未来工作安排和问题等方面内容；通过实地勘查现场，逐步细化、完善验证测试方案，落实验证测试的计划。

1.2 数据中心单元模块的功能测试目的是验证单元模块的测试是对各系统基础功能是否实现，并满足设计的标准要求。

单元模块功能测试是后续数据中心整体联合测试的基础，也是整个验证测试成败的关键。

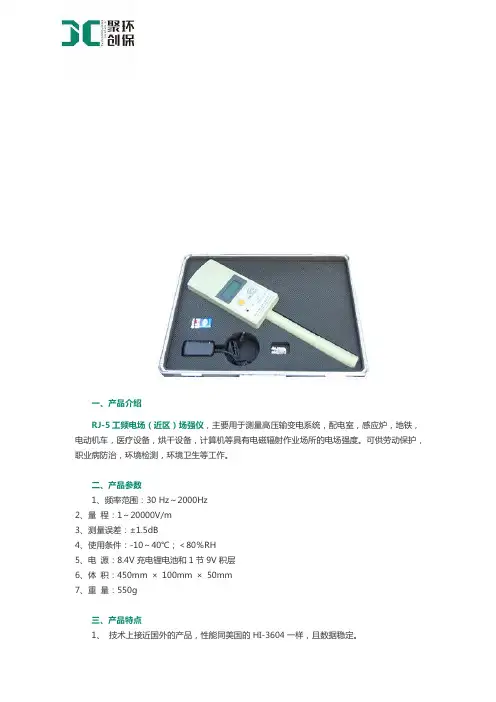

一、产品介绍RJ-5工频电场（近区）场强仪，主要用于测量高压输变电系统，配电室，感应炉，地铁，电动机车，医疗设备，烘干设备，计算机等具有电磁辐射作业场所的电场强度。

可供劳动保护，职业病防治，环境检测，环境卫生等工作。

二、产品参数1、频率范围：30 Hz～2000Hz2、量程：1～20000V/m3、测量误差：±1.5dB4、使用条件：-10～40℃；＜80％RH5、电源：8.4V充电锂电池和1节9V积层6、体积：450mm ×100mm ×50mm7、重量：550g三、产品特点1、技术上接近国外的产品，性能同美国的HI-3604一样，且数据稳定。

2、是国内最先进的测量电场的最前沿，最先进的产品。

3、经国家计量研究院检测认证并可以对该产品出具产品检测报告。

4、是国家疾病预防控制中心和高等院校进行职业安全防治和科学研究的首选产品。

5、主要特点体积小，精度高数字显示可直接读取V/m数，简单直观测量频率宽，频率响应误差小。

RJ-5工频电场（近区）场强仪使用说明书概述：RJ-5工频电场（近区）场强仪，主要用于测量高压输变电系统，配电室，感应炉，地铁，电动机车，医疗设备，烘干设备，计算机等具有电磁辐射作业场所的电场强度。

可供劳动保护，职业病防治，环境检测，环境卫生等相关单位使用。

技术性能：1、频率范围：30 Hz～2000Hz2、量程：1～20000v/m3、测量误差：±1.5dB4、使用条件：（1）环境温度：－10～＋40℃（2）相对湿度：80％以下（3）电源：两组（1）8.4v充电电池、（2）6F22 9v 叠层电池（4）样式：携带式（5）仪器尺寸：450mm×100mm×50mm（6）外包装箱尺寸：440mm×320mm×100mm（7）重量：550g工作原理：测量引入到被测电场的一个孤立导体的两部分之间的工频感应电流和感应电荷，检波后经斩波，调制，放大，解调，最后由数字电压表显示被测的电场强度值。

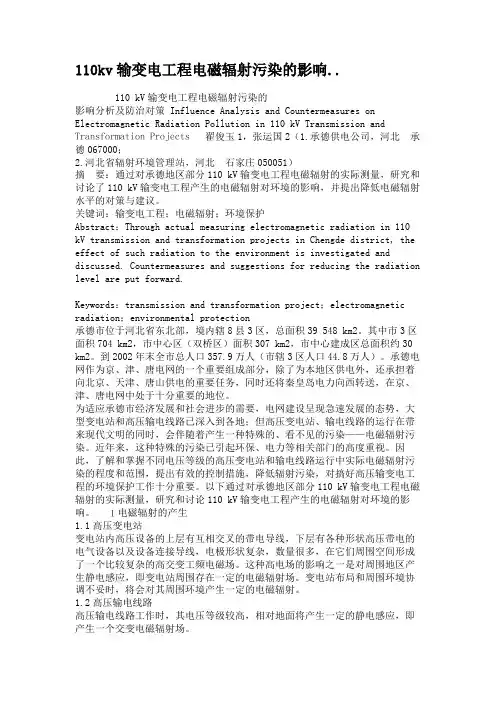

110kv输变电工程电磁辐射污染的影响..110 kV输变电工程电磁辐射污染的影响分析及防治对策 Influence Analysis and Countermeasures on Electromagnetic Radiation Pollution in 110 kV Transmission and翟俊玉1，张运国2（1.承德供电公司，河北承德067000；2.河北省辐射环境管理站，河北石家庄050051）摘要：通过对承德地区部分110 kV输变电工程电磁辐射的实际测量，研究和讨论了110 kV输变电工程产生的电磁辐射对环境的影响，并提出降低电磁辐射水平的对策与建议。

关键词：输变电工程；电磁辐射；环境保护Abstract：Through actual measuring electromagnetic radiation in 110 kV transmission and transformation projects in Chengde district, the effect of such radiation to the environment is investigated and discussed. Countermeasures and suggestions for reducing the radiation level are put forward.Keywords：transmission and transformation project；electromagnetic radiation；environmental protection承德市位于河北省东北部，境内辖8县3区，总面积39 548 km2。

其中市3区面积704 km2，市中心区（双桥区）面积307 km2，市中心建成区总面积约30 km2。

到2002年末全市总人口357.9万人（市辖3区人口44.8万人）。

分析电力电缆线路的电磁环境影响因素摘要：随着我国经济的发展，人们对电力的需求日益增长，促使我国电力事业不断发展，总体呈上升趋势，电网线路的安全稳定运行也越来越重要。

在城市发展与城市环境美观都要兼顾，此刻架空线路的存在就显得有点突兀，而电缆线路恰恰能解决这一问题，但由于生产电力电缆材料的过程非常复杂，要求较高，而且生产材料的价格也不稳定，这些因素阻碍着电力电缆的发展，再加上电力电缆在具体的施工中存在一些危险性，如何保证电力电缆的安全运行，针对目前电力电缆线路控制电磁环境影响过程存在的问题，本文从实践角度出发，分析明确了电力电缆线路真正的电磁环境影响因素，并提出了测量控制的方法策略，其目的是为相关建设者提供一些理论依据。

关键词：电力电缆线路；电磁环境影响因素；工频磁场；测量引言电力系统的重要脉络就是输电线路，其安全性、稳定性将直接决定整个电力系统的运行情况，而输电电缆线路就是输电线路的重要组成部分，科技水平的不断进步，使得人们对电力系统运行稳定性需求越来越大。

然而，电力电缆线路受电磁环境因素的影响，并不具备安全可靠性，这就在一定程度上增加了电力系统运行的安全隐患。

基于此，相关建设人员应根据电力电缆线路的自身特点，确定真正的电磁环境影响因素，以采取最具效用的测量控制技术，提升线路运行的安全稳定性。

这样一来，电力电缆线路就不会受到电磁环境影响，进而为人民群众的生产生活提供安全保障，实现推动电力系统快速稳定发展的目标。

1电力电缆的结构体从内到外分别为：金属芯线、主绝缘层（包括半导电层、挤压交联绝缘层）、波纹铝护套（金属护层）和外绝缘层。

其中：金属线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

主绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

金属护层是10kV及以上的电力电缆一般都有的导体屏蔽层和绝缘屏蔽层。

外绝缘层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

电力电缆线路的电磁环境影响因子分析摘要：随着时代的进步与发展，电缆线路在城市配电网中所占的比例也越来越高，相应的对电力电缆周围的电磁环境的的关注度也随之提升，在对架空输电线路电磁环境问题也被逐渐的得到关注。

近些年来，国民的经济不断地得到提升，城市的规模也在随之不断地进行着扩展。

电力电缆的使用也在不断地增加，城市中心地区的输配电网中电缆线路使用量也在大幅度的上升，电力电缆线路在大城市中已经占据重要的位置，成为电力传输的骨架与血管，并且电力电缆具有受外界因素影响小的特点，对于雷电灾害、大风灾害等都有很好的扛受能力。

电力电缆在工程上对于土地资源的占用也很少，隐蔽性好等特点。

关键词：电力电缆；电磁环境；影响因子；分析引言：随着我国城市规模的不断扩大和用电负荷的急速增长，土地资源日趋紧张，电力电缆线路开始在一些中心城区大量使用，城市架空线入地是大势所趋。

在电力电缆大量敷设的同时，其对周边环境的影响也越来越受到人们的普遍关注。

特别是电磁环境影响问题，引起了广大市民的忧虑和担心，主要担心地下电缆所产生的工频电磁场可能会超过国家限定的标准，对生活环境造成危害。

因此，出现了多起对地下电缆建设与改造工程的阻挠、抵制和投诉事件，严重影响了城市电网的建设进程。

由于埋在地下，且大多经过城市中心区和居民区，电力电缆对地面电磁环境的影响是目前迫切需要研究的问题。

我国对架空线路的电磁环境已有比较系统的研究，架空线路的电磁环境评价方法和标准也已比较完善，本文参照架空线路的电磁环境因子及其评价标准，结合电力电缆的本身特点，提出了电力电缆线路工程电磁环境评价因子和方法。

1.电力电缆的结构高压电缆(110kV及以上)一般为单芯结构。

电缆本体从内到外分别为：金属芯线、主绝缘层(包括半导电层、挤压交联绝缘层)、波纹铝护套(金属护层)和外绝缘层。

其中：金属线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

主绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

本科生课题设计高压输电线路电磁辐射与防护院系电气(机电)工程学院专业电气工程及其自动化班级学号学生姓名贾峰联系方式指导教师职称：讲师2015年 10 月目录前言 (4)一、高压输电线路电磁辐射对人体健康的不良影响 (5)二、高压输电线路电磁辐射安全标准的制订 (7)三、高压输电线路电磁辐射对无线电及通信线路的干扰 (8)（一）对无线电的干扰 (8)（二）对通信线路的干扰 (10)四、高压输电线路工频电磁场强度分布 (11)五、城区部分高压输电线路实测结果分析 (13)（一）测试结果的分析与电磁辐射方面国标的选用 (13)（二）实测数据分析 (14)六、高压输电线路电磁辐射污染减缓措施 (16)七、结语 (17)摘要随着电网容量的不断增大，输送的距离越来越远，输电线路的电压等级也在不断提高。

高压输电线路产生的电磁辐射对通信线路、广播电视、人体生态是否存在影响，越来越受到人们的关注。

根据研究及相关测试表明，变压器、超高压配电装置和超高压电线在运行中，会形成一定强度的工频电磁辐射。

为此，本文结合我国制订的高压输电线路电磁辐射安全标准，探讨高压输电线路电磁辐射对周围环境、人体健康的影响及对无线电的干扰，通过对城区高压输电线路电磁辐射进行实地监测，并对实测结果进行分析比较，提出减轻和防护电磁辐射污染的相关措施和建议。

关键词：高压输电线路工频电磁场电磁辐射防护措施AbstractWith constant increase, electric wire netting of capacity, distance that transport more and more far, voltage grade of transmission line of electricity improve constantly too. High-pressure electromagnetic radiation that transmission line of electricity produce is it influence to store to communication line , broadcast and television , human ecology in, paid close attention to more and more by people. Indicate according to research and relevant test , voltage transformer , supervoltage distribution device and supervoltage electric wire are in running , will form the electromagnetic radiation frequently of engineering of certain intensity. For this reason, this text combines the high-pressure transmission line of electricity electromagnetic radiation safety standard that our country makes, probe into the impact on surrounding environment , health of electromagnetic radiation of the high-pressure transmission line of electricity and interference to the radio, Through small stream village high-pressure transmission line of electricity electromagnetic radiation go on on the spot monitoring to east week such as town such as suburb such as district such as river such as plum such as city such as Meizhou, and to survey result is it is it compare to analyse to go on , is it lighten and protect relevant measures and suggestions , electromagnetic radiation of pollution to put forward.Key words:high-voltage transmission lines power frequency electromagnetic field Electromagnetic radiation protection measure前言由于高压输电线路下存在着电力频率（俗称工频）电场强度，故必定会对周围环境带来一定的危害，在高压走廊的分布区域内必然会出现高压输电线路周围环境电磁场对人体健康的影响以及对无线电的干扰。

建设项目环境影响报告表（公开版）项目名称:龙岩市辖区适中110千伏变电站1号主变增容改造工程建设单位(盖章):国网福建省电力有限公司龙岩供电公司编制单位：江西省核工业地质局测试研究中心编制日期：二〇二〇年十一月《建设项目环境影响报告表》编制说明《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。

1．项目名称——指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。

2．建设地点——指项目所在地详细地址，公路、铁路应填写起止地点。

3．行业类别——按国标填写。

4．总投资——指项目投资总额。

5．主要环境保护目标——指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。

6．结论与建议——给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。

同时提出减少环境影响的其他建议。

7．预审意见——由行业主管部门填写答复意见，无主管部门项目，可不填。

8．审批意见——由负责审批该项目的环境保护行政主管部门批复。

表一建设项目基本情况项目名称龙岩市辖区适中110千伏变电站1号主变增容改造工程建设单位国网福建省电力有限公司龙岩供电公司法定代表人李**联系人陈**通讯地址福建省龙岩市新罗区西城街道九一南路150号联系电话0597-53****4传真0597-53****4邮政编码364000建设地点龙岩市新罗区适中镇中心村立项审批部门龙岩市发展和改革委员会批注文号龙发改审批〔2020〕55号建设性质新建□改扩建 技改□行业类别及代码电力供应D4420占地面积（平方米）变电站围墙内占地面积：6966m2绿化面积（平方米）/总投资（万元）**环保投资（万元）**环保投资占总投资比例**%预期投产日期2022年12月工程内容及规模1.1、工程背景及建设必要性龙岩适中110kV变电站位于龙岩市新罗区适中镇中心村，2019年最高负载率已达63%。

HI3604场强仪操作手册担保书一年的销售数据可以表明：HOLADAY 工业有限公司生产的HI-3604超低频场强测量仪表模块没有任何材料和工艺上的缺陷。

此担保只适用于原购产品，不包括电池，不包括因错误使用，疏忽，事故，或使用未经许可的功能，以及非正常工作环境下损坏的产品或零部件。

如果发生担保范围内的设备故障，只要自购买之日起的一年时间内送回生产厂家，HOLADAY工业有限公司将免费为用户修理，校准设备。

如果经HOLADAY工业有限公司鉴定，产品确实存在缺陷，那公司将在维修点为用户更换新设备。

如果故障是由于错误使用，疏忽，事故，或使用未经许可的功能，以及非正常工作环境下所造成的，用户就需要支付一定的修理费用。

如用户对上述情况存在疑问，维修工作进行前可根据用户要求进行故障鉴定。

为更好地为用户服务，HOLADAY工业有限公司将为用户提供详细的故障说明和设备序列号。

用户将收到：服务条款，装运说明，设备送厂维修运费预付说明，维修后设备送达用户的运费说明等。

在设备运输过程中造成的设备丢失，损坏，HOLADAY工业有限公司不承担责任。

警告工作于高电压强电流环境下或高电压强电流设备周围要特别注意安全。

尤其是在运行电气设备内部，变电站或在十分接近供电电力线周围测量电磁场参数时，更应注意人身安全，因为高电压强电流环境下发生的事故会导致人员伤亡。

HOLADAY工业有限公司对使用该设备以外导致的损失和人员伤亡不承担责任。

1.0 产品描述HI-3604超低频场强测量仪是用来测量电磁场强度的一种仪器，用于50或60HZ电力系统传输线及其相关电力设备或仪器的电磁场强度测量与评估。

该设备可以直接通过数字显示读出场强，也可以通过光纤远程控制设备（HI-3616）间接读取数据。

HI-3604可以应用于科研或环境研究领域，比如了解某区域电网频率下的场强。

HI-3604为工程师，工业卫生研究员和保障人员的健康安全提供了一种观测电力系统频率下环境电磁参数的有力工具。

HI3604电磁场分析仪操作维护规程1 概述1.1规范HI-3604电磁场分析仪操作与维护规程操作程序，正确使用该仪器，保证检测工作顺利进行和仪器的正常状态。

1.2适用范围：本规程适用于HI-3604电磁场分析仪的使用和维护操作。

2操作步骤2.1启动打开仪器，默认的测量条件是磁场。

特制的液晶显示读数器显示测量结果，除了已经观测过的数值。

沿着液晶显示窗口的顶部有条形图显示，它采用模拟方式大致地表示了当前显示的数字结果相对于满刻度范围的百分比。

2.2模式选择(MODE SELECT)—按动模式键把光标移动到右边；每次按动键会使光标移动一个位置。

到达第三个也就是最右边的位置后，光标又移回到第一个位置。

通过三个键的分配一共可以提供九种不同的功能。

模式选择键也可以用于改变显示响应滤波器以及磁场测量的单位。

仪器被打开时会执行自动的自检过程。

作为这个过程的一部分，显示器上的所有显示段都会亮上大约两秒钟。

为了检查和改变滤波器和仪器设置，在所有显示段都亮的时候按下并保持模式选择键。

在这种模式下有两种设置可以改变。

按电场/磁场键会跳过滤波器设置。

按最大键会跳过测量磁场的单位设置。

请参考电场/磁场键和最大键的说明以了解更详细的信息。

当设置被调整到需要的数值，再次按动模式选择键，离开设置模式并开始正常的测量操作。

2.3刻度（SCALE）—刻度键改变仪器上固定的量程和刻度。

HI-3604系统在打开时处于自动选择量程的模式。

仪器通过探测场强的水平来确定当前模式（电场或磁场）下正确的量程。

当被测量的场强增大或者减小时，量程进行自动的选择以获得最好的分辨率和精度。

在某些测量条件下，固定仪器的刻度会更有帮助一些。

按动一次刻度键以固定当前的刻度设置。

对这个键每次连续的操作会把刻度调整到下一个最小灵敏性的量程。

当最小灵敏性的刻度被选择以后，下一次对这个键的操作就会重新提高灵敏性的量程。

为了返回自动量程选择的模式，按下并保持刻度键直到液晶显示器左上方的自动指示出现。

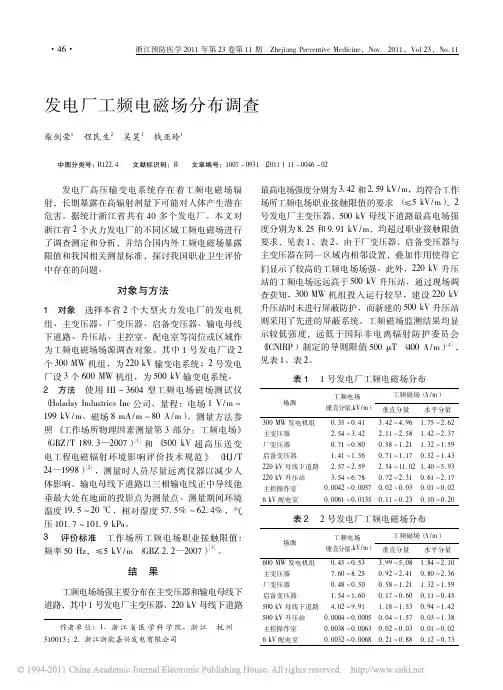

不同电压等级变电站作业环境工频电场检测曾茂华;毕飞;袁宇;汪丹丹【摘要】通过对云南电网有限责任公司不同电压等级的变电站作业环境进行工频电场实际检测,探讨变电站主要电器设备产生的工频电场对作业环境的影响,并提出防护措施建议.【期刊名称】《环境科学导刊》【年(卷),期】2017(036)0z1【总页数】3页(P112-114)【关键词】变电站;工频电场;作业环境;检测【作者】曾茂华;毕飞;袁宇;汪丹丹【作者单位】云南省交通中心医院,云南昆明650041;云南省交通中心医院,云南昆明650041;云南省交通中心医院,云南昆明650041;云南省交通中心医院,云南昆明650041【正文语种】中文【中图分类】X837云南电网有限责任公司目前在全省范围内拥有24座500kV变电站，112座220kV变电站，363座110kV变电站和数座35kV及以下的变电站，这些变电站的高压设备会产生一定强度的工频电场，电磁场能量从带电载体向外辐射较弱，而其中高压母线的工频电场是高压变电站内的主要来源。

在生产条件下高压作业人员在进行高压电力运行、检修、维护和巡视带电的高压电器设备时会受到高压电场的影响，在高压输电线路附近的居民也会受到高压电场的影响[1]。

工频电场是指频率为50Hz的极低频电场[2]。

变电站的电压分为不同等级，输电电压范围在35kV～220kV的称为高压；330kV～750kV称为超高压；1000kV及以上的称为特高压[3]。

本文主要针对35kV～500kV电压等级变电站产生的工频电场进行检测和探讨。

1.1 对象选择分别选取云南电网有限责任公司不同地域的35kV变电站、110kV变电站、220kV变电站、500kV变电站各1座，针对主要设备及作业人员经常巡视和停留的地点进行工频电场的检测。

1.2 检测、布点、评价方法检测、布点、评价方法标准按照中华人民共和国职业卫生标准《GBZ159-2004工作场所空气中有害物质监测的采样规范》、《GBZ/T189.3-2007工作场所物理因素测量第3部分：工频电场》、《GBZ2.2-2007工作场所有害因素职业接触限值第2部分：物理因素》和中华人民共和国电力行业标准国家能源局发布的《DL/T799.7-2010电力行业劳动环境监测技术规范第7部分：工频电场、磁场监测》、《DLT988-2005高压交流架空送电线路、变电站工频电场和磁场测量方法》规定方法进行。
