电压电流继电器试验报告一、实验目的1.掌握继电器工作原理和基本结构。
2.了解电压、电流继电器的特性及其试验方法。
3.学习使用继电器进行电路保护与控制。
二、实验仪器与设备1.电压继电器。
2.电流继电器。
3.电源。
4.万用表。
5.多功能电表。
三、实验原理1.继电器是一种电气操作的开关,它是由电磁继电部分和开关控制部分组成。
通过控制电磁继电部分的通断,实现对电路中电流、电压或其它物理量的控制。
2.电压继电器根据输入电压的大小判断是否跳闸,以提供电路的过压保护功能。
3.电流继电器根据输入电流的大小判断是否跳闸,以提供电路的过流保护功能。
四、实验步骤1.将电压继电器接入电路中,并设置合适的电压值。
2.测量并记录继电器的动作电压和释放电压。
3.将电流继电器接入电路中,并设置合适的电流值。
4.测量并记录继电器的动作电流和释放电流。
5.分析实验数据,计算继电器的动作时间和动作可靠性。
五、实验数据记录与分析1.电压继电器实验数据动作电压:10V释放电压:5V2.电流继电器实验数据动作电流:1A释放电流:0.5A根据实验数据,可以计算出电压继电器的动作时间和动作可靠性。
动作时间是指继电器从检测到动作到实际动作的时间,动作可靠性是指继电器能够可靠地动作的概率。
六、实验结论1.通过实验可以得知,电压继电器在输入电压大于10V时会动作,而在输入电压小于5V时会释放。
2.电流继电器在输入电流大于1A时会动作,而在输入电流小于0.5A 时会释放。
3.根据实验数据计算,电压继电器的动作时间为0.2秒,动作可靠性为90%;电流继电器的动作时间为0.1秒,动作可靠性为95%。
4.电压、电流继电器在电路中具有重要的保护和控制作用,能够保证电路的正常运行和安全使用。
七、实验总结通过这次实验,我对电压、电流继电器的工作原理和试验方法有了更深入的了解。
实验过程中,我学会了如何接线、测量和分析继电器的特性数据。
继电器在电路中具有重要的功能和作用,能够实现对电路的保护和控制。
继电器的工作原理及应用1. 什么是继电器?继电器是一种电气控制设备,用于控制大电流或高电压的电器设备。
它基于电磁原理工作,将小电流的信号转换为大电流的信号,起到放大电流的作用。
继电器通常由电磁系统、机械系统和电气系统组成。
2. 继电器的工作原理继电器的工作原理是基于电磁感应的原理。
当输入电路中通过继电器的线圈时,会产生磁场,吸引或释放控制开关。
这种工作原理可以通过以下步骤来解释:1.激励电流:当有电流通过继电器的线圈时,会在继电器内部产生磁场。
2.磁场吸引:磁场会吸引可移动的铁芯,将触点连接到另一组电路,从而使电流流动。
3.接触状态:触点的状态可以是开放或闭合的,根据继电器的工作方式和应用场景决定。
3. 继电器的应用继电器广泛应用于各种电气控制系统中,具有以下几个主要的应用领域:3.1 自动化控制继电器可以用于自动化控制系统中,例如: - 自动照明系统:使用光敏电阻作为输入信号,当光线不足时,继电器会自动触发开关,打开照明设备。
- 自动化生产线:通过继电器控制传送带、机械臂等设备的运行,实现自动化生产。
3.2 家庭电器继电器在家庭电器中也有广泛应用,例如: - 空调控制:继电器可用于控制空调的开关机,温度调节等功能。
- 洗衣机控制:通过继电器控制洗衣机的进水、排水、搅拌等功能。
3.3 电力系统继电器在电力系统中起着至关重要的作用,例如: - 保护装置:继电器可以用于电力系统中的故障保护,例如过压、过流等故障保护。
- 自动化切换:使用继电器可以实现电力系统的自动化切换,例如在电力故障时切换备用电源。
3.4 汽车电子继电器也广泛应用于汽车电子系统中,例如: - 点火系统:继电器可以用于点火系统中的点火线圈的控制。
- 电动窗控制:通过继电器控制车窗的上升和下降,提高操作便利性。
4. 继电器的优势和局限性4.1 优势•放大信号:继电器可以将小电流的信号放大为较大的电流信号,以控制大功率设备。
•隔离信号:继电器可以在控制电路和控制设备之间提供电气隔离,保护控制电路和设备的安全。
电流继电器和电压继电器的差异电流继电器是反映电流改动的继电器,它的招引线圈匝数少,线径粗。
能经过较大的电流,运用时与负载串联。
电压继电器是反映电压改动的继电器,它的招引线圈匝数多,线径细。
运用时与电源并联。
1、电流继电器电流继电器首要用于过载及短路维护。
电流继电器的线圈串联接入主电路,其线圈匝数少、导线粗、阻抗小,用来感测主电路的电流,触点接于操控电路,为施行元件。
电流继电器反映的是电流信号,常用的电流继电器有欠电流继电器和过电流继电器两种。
欠电流继电器用于欠电流维护,在电路正常作业时,欠电流继电器的衔铁是吸合的,其动合触点闭合,动断触点断开。
只需当电流下降到某一整定值时,衔铁开释,操控电路失电,然后操控接触器及时分断电路。
过电流继电器在电路正常作业时不动作,整定计划一般为额外电流的1.1~3.5倍。
当被维护线路的电流高于额外值,并抵达过电流继电器的整定值时,衔铁吸合,触点安排动作,操控电路失电,然后操控接触器及时分断电路,对电路起过流维护作用。
过流继电器外形图欠流继电器外形图2、电压继电器电压继电器反映的是电压信号。
它的线圈并联在被测电路的两头,所以匝数多、导线细、阻抗大。
电压继电器用于电力拖动体系的电压维护和操控。
其线圈并联接入主电路,感测主电路的电压;触点接于操控电路,为施行元件。
按吸合电压的巨细,电压继电器可分为过电压继电器和欠电压继电器。
过电压继电器用于线路的过电压维护,,当被维护的电路电压正常时衔铁不动作,当被维护电路的电压高于额外值,抵达过电压继电器的整定值时,衔铁吸合,触点安排动作,操控电路失电,操控接触器及时分断被维护电路。
欠电压继电器用于电路的欠电压维护,其开释整定值为电路额外电压的0.1~0.6倍。
当被维护电路电压正常时衔铁牢靠吸合,当被维护电路电压降至欠电压继电器的开释整定值时衔铁开释,触点安排复位,操控接触器及时分断被维护电路。
基地继电器外形图基地继电器实质上是一种电压继电器。
继电器的工作原理继电器是一种电气控制装置,它通过电磁原理来控制较大电流的开关。
继电器通常由线圈、铁芯、触点和外壳组成。
下面将详细介绍继电器的工作原理。
1. 线圈部分:继电器的线圈通常由导线绕制而成,当通过线圈的电流发生变化时,会在线圈周围产生磁场。
这个磁场会对继电器的铁芯产生吸引力或排斥力,从而引起铁芯的运动。
2. 铁芯部分:继电器的铁芯通常由软磁材料制成,它的作用是增强磁场的传导和集中。
当线圈通电时,铁芯会受到磁场的吸引而向线圈移动,反之当线圈断电时,铁芯会被弹簧或其他机械装置弹回原位。
3. 触点部分:继电器的触点通常由导电材料制成,它们分为常闭触点和常开触点。
当线圈通电时,触点会发生状态改变,常闭触点断开,常开触点闭合,反之当线圈断电时,触点会恢复原来的状态。
4. 工作原理:当继电器的线圈通电时,产生的磁场使得铁芯被吸引,铁芯的运动会导致触点状态的改变。
通过控制线圈的通电和断电,可以实现对触点的控制。
继电器常用于控制电路中的开关,当线圈通电时,触点闭合,电流可以通过;当线圈断电时,触点断开,电流无法通过。
继电器的工作原理可以应用于各种电气控制系统中,例如家用电器、工业自动化设备等。
它具有以下优点:1. 电流和电压隔离:继电器的线圈和触点是隔离的,线圈通电时,触点处的电流和电压可以与控制电路隔离,从而保护控制电路的安全性。
2. 支持大电流控制:由于继电器的触点可以承受较大的电流,因此可以用于控制较高功率的电器设备。
3. 可靠性高:继电器的触点采用导电材料制成,具有较好的导电性能和耐久性,能够承受较长时间的开关操作。
4. 易于控制:继电器的线圈可以通过控制电压的变化来实现触点的开关,控制电压的变化可以通过开关、计算机或其他控制设备来实现。
需要注意的是,继电器的工作原理受到电磁干扰的影响,因此在实际应用中需要采取一些措施来减少干扰。
例如,可以采用屏蔽线圈、增加滤波电容等方式来提高继电器的抗干扰能力。
电压电流继电器的作用和原理电压电流继电器,听起来好像一个科技感十足的名词,其实它就像是我们生活中的小助手,默默地在背后为我们服务。
想象一下,家里的电器就像一个个小孩儿,离不开大人的照顾。
电压电流继电器就是那个负责开关的“保姆”,它的工作是监测电压和电流的变化,确保我们的电器能够安全、正常地工作。
咱们得知道,这继电器的原理其实并不复杂。
就好比你在家里烧水,水开了之后就得关火,对吧?如果你忘了,它就可能一直烧下去,搞得水干了,甚至锅都烧坏了。
而继电器就是个聪明的家伙,它会实时监测电流和电压。
一旦发现电流超过了安全范围,它就会立马跳闸,像是一个严厉的老师,随时准备制止“调皮捣蛋”的电流。
这就能避免电器被烧坏,甚至引发火灾,真是个“护航使者”!再说说它的构造,虽然看起来小小的,但里面的零件可不少。
就像一个精密的时钟,里面有很多齿轮相互配合。
一般来说,继电器有触点、线圈和弹簧。
线圈就像是个电流的“健身房”,一旦电流通过,线圈就会产生磁场,把触点吸引过来,电路闭合,电器就开始工作。
可一旦电流不稳,线圈的“健身”就会停下来,触点也会恢复原位,电器就断电了,真是省心又安全。
在咱们的日常生活中,这继电器可真是无处不在。
家里的空调、冰箱,甚至洗衣机,背后都可能藏着它的身影。
想象一下,炎热的夏天,空调开得正爽,突然电压不稳,继电器马上就会跳闸,保护了空调,让你不会被“热煮青蛙”。
这就像是个忠实的守卫,时刻为你的舒适生活把关。
不过,继电器也不是万能的,它也有可能出错。
就像有时候你明明关了灯,但它偏偏不想听话,可能是接触不良,或者内部老化了。
这个时候,就得请专业的电工来检查了。
这就像我们生病了要去看医生,维护和保养是必不可少的。
继电器还会被用在一些更复杂的系统中。
比如说,工业自动化控制,那里就需要许多继电器来协同工作,确保整个生产线的顺畅运转。
想象一下,整个车间像一场交响乐,各个乐器协调合作,继电器就是那个指挥,确保每一个音符都能完美地演奏出来。

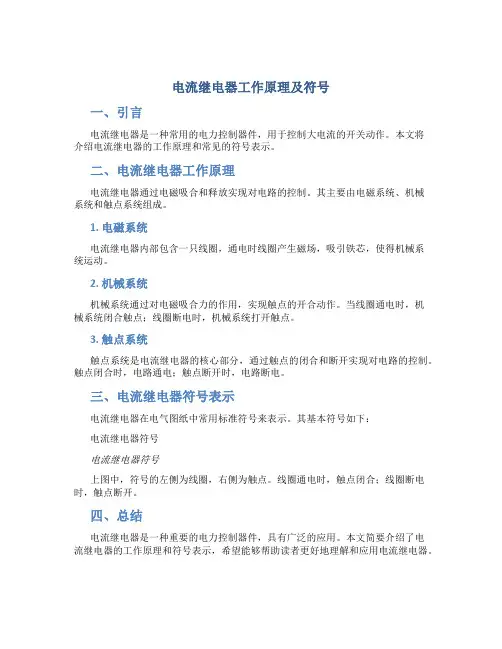

电流继电器工作原理及符号
一、引言
电流继电器是一种常用的电力控制器件,用于控制大电流的开关动作。
本文将
介绍电流继电器的工作原理和常见的符号表示。
二、电流继电器工作原理
电流继电器通过电磁吸合和释放实现对电路的控制。
其主要由电磁系统、机械
系统和触点系统组成。
1. 电磁系统
电流继电器内部包含一只线圈,通电时线圈产生磁场,吸引铁芯,使得机械系
统运动。
2. 机械系统
机械系统通过对电磁吸合力的作用,实现触点的开合动作。
当线圈通电时,机
械系统闭合触点;线圈断电时,机械系统打开触点。
3. 触点系统
触点系统是电流继电器的核心部分,通过触点的闭合和断开实现对电路的控制。
触点闭合时,电路通电;触点断开时,电路断电。
三、电流继电器符号表示
电流继电器在电气图纸中常用标准符号来表示。
其基本符号如下:
电流继电器符号
电流继电器符号
上图中,符号的左侧为线圈,右侧为触点。
线圈通电时,触点闭合;线圈断电时,触点断开。
四、总结
电流继电器是一种重要的电力控制器件,具有广泛的应用。
本文简要介绍了电
流继电器的工作原理和符号表示,希望能够帮助读者更好地理解和应用电流继电器。
继电器的结构和工作原理继电器是一种电磁装置,用于控制电路中的电流、电压或功率等参数,充当一个电气开关的作用。
它通过一个或多个控制信号来控制一个或多个电路中的通断状态,常用于电力系统、电子设备、家用电器等领域。
继电器的结构和工作原理是理解和应用继电器的基础。
一、继电器的结构继电器一般由线圈、铁芯、触点和外壳等组成。
1.线圈:继电器的线圈通常由导线绕制成,通常用彩绉标明极性和连接方式,线圈是继电器工作的电磁基础。
当线圈通电时,会产生磁场,磁场的作用产生吸合力,控制触点的开闭。
2.铁芯:铁芯是继电器的重要组成部分,一般使用优质矿石加工而成。
当线圈通电时,产生磁场经铁芯传递到触点,使触点发生吸合或断开动作。
4.外壳:继电器的外壳通常由绝缘材料制成,用于保护继电器内部零件和隔离继电器和外部电路,同时起到美观、散热和防护的作用。
二、继电器的工作原理继电器的工作原理主要是通过电磁感应和机械靠近来实现的。
1.动作过程继电器工作的基本过程如下:(1)当继电器线圈通电时,产生一定的电流,通过线圈产生磁场;(2)磁场经过铁芯导引到达触点,使触点发生动作;(3)触点的动作导致继电器的输入电路和输出电路发生通断或换位;(4)当线圈断电时,磁场消失,触点回到原始状态。
2.工作原理(1)激磁部分:继电器的激磁部分由线圈和铁芯组成。
当线圈通电时,会在继电器中产生磁场,磁场的作用力使线圈产生机械运动,进而使铁芯靠近或远离触点。
当线圈通电时,线圈中的电流会产生磁场。
根据电磁感应的原理,磁场经过铁芯导引到达触点,使触点发生吸合或断开动作。
触点动作后,触点的状态会产生变化,从而改变外部电路的通断状态或工作状态。
继电器的输出电路通常由这些触点来控制。
当继电器的线圈通电时,触点发生动作,常开触点闭合,常闭触点断开,或反之。
三、继电器的应用继电器作为一种广泛应用的电气设备,被广泛应用于电气控制、自动化设备、保护系统等领域,如电力系统的保护继电器、自动化控制中的计算机继电器、家用电器中的继电器开关等。
详细了解“继电器”(原理、结构、图形符号、分类、特点及选型等)继电器的原理、结构在机电控制系统中,虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制,但对于稍复杂的情况就⽆能为⼒。
在极⼤多数的机电控制系统中,需要根据系统的各种状态或参数进⾏判断和逻辑运算,然后根据逻辑运算结果去控制接触器等电⽓执⾏元件,实现⾃动控制的⽬的。
这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件,这⼀类电器元件就称为继电器。
定义:当输⼊量(或激励量)满⾜某些规定的条件时,能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量:电、光、磁、热等信号)。
继电器就是⼀个电⼦开关。
作⽤:1)输⼊与输出电路之间的隔离2)信号转换(从断到接通或反之)3)增加输出电路(即切换⼏个负载或切换不同电源负载)4)重复信号5)切换不同电压或电流负载6)保留输出信号7)闭锁电路8)提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件,主要起到信号转换和传递作⽤,其触点容量较⼩。
所以,通常接在控制电路中⽤于反映控制信号,⽽不能像接触器那样直接接到有⼀定负荷的主回路中。
这也是继电器与接触器的根本区别。
继电器的原理两个基本原理⼀.电磁原理(磁路部分):⼆.杠杆原理(接触部分):⼯作原理:典型结构及特点电磁系统:线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙;接触系统:动、静接点,端⼦脚;基础防护部分:基座,外壳;返回机构:簧⽚脚,推⽚,挂勾。
继电器的组成以磁路系统分:拍合式(SRU)、推动杆式(SJ);以密封形式分:⾮密封继电器、密封继电器。
各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。
但总体均由:①产品型号;②封装形式;③动⽚⼑数;④线圈额定电压;⑤线圈功耗;⑥触点形式,六部分组成。
标准密封型,通常透⽓孔未密封,若继电器需⾼液位清洗,请告知制造⼚透⽓孔须密封,⽅可正常使⽤。
制造⼚商不推荐使⽤全密封继电器,⽣产时需注意详细的技术要求。
电压继电器与电流继电器的工作原理?
电压继电器是并联在电源上使用的,类似于电压表。
电压继电器可以设置不同的动作电压(简单地说就是有电吸合、无电释放),常见的继电器都属于电压继电器一类的。
电流继电器是串联在电路中使用的,继电器线圈本身内阻极低,不致影响电路的状态,当电路中通过大电流时动作,同样可以整定某个电流为动作电流值,常用作电力系统的过流保护等处。
当电路中电压达到整定值,该继电器的触点就发生切换动作的,叫电压继电器。
其电磁线圈的阻抗值大,线圈电流往往只有若干毫安。
该继电器并联在电路中。
当电路中电流达到整定值,该继电器的触点就发生切换动作的,叫电流继电器。
其电磁线圈的阻抗值很小,线圈电流往往达到1-5安培。
该继电器串联在电路中。
电流继电器如何用,工作原理是什么?
电流继电器是串联在回路中,依靠电流的阈值来实现开关闭合的继电器
追问
它分交、直流吗?
回答
分直流、和交流的。
