医院智能化设计方案(PPT)

当员工要进入所管制区时，需对卡进行身份认证。每张卡片均设置了权限，限制医护人员及其他职工出入时段及区域，例如重点监护病房及手术室就仅限医生及相关医护人员进入。
而药品室的管理则根据值班时间安排，对药品室工作人员所持的卡片进行权限设置，保障授权人员在许可时段进入，防止意外和恶意入侵。
安全防范系统-停车场管理系统
电源防雷可采用三级防雷措施： A、“第一级防雷器”：在大楼总进线的低压配电房处进行第一级避雷保护。 B、“第二级防雷器”：在机房的UPS的输入端或在机房所在楼层的分层配电处进行第二级避雷保护。 C、“第三级防雷器”：在机房的各工作点进线的输入端加装第三级避雷保护。对于重要设备（如服务器、交换机、路由器等）可加装精细电源防雷器。
同时，走廊显示屏同步显示呼叫床位号，护士人员便可以立刻赶往病房处理紧急情况。卫生间的呼叫分机需要有防水功能，这一点很重要。另外，为方便病区工作人员工作，治疗室可以安装通话和显示装置，以便在治疗师的时候可以及时了解情况。
安全防范系统
安防音视频监控系统电子巡更系统门禁系统停车场管理系统入侵报警及紧急报警系统婴儿防盗系统
• 医学影像、放射信息等使用部门增设光纤布线以适应今后超大容量数据的传输。
• 外网由通信运营商建设。
信息设施系统-信息网络系统
• 以满足各类网络业务信息传输与交换的高速、稳定、实用和安全为规划与设计的原则，稳定是重要条件。
• 采用以太网交换技术和树型网络结构方式，按业务需求规划三层的网络结构。
机房建设工程- 机房消防系统
消防管理由于机房设备自身的特点和运行要求，机房内的消防灭火系统应有特殊的考虑，计算机机房的设备不能采用水喷淋或是干粉灭火系统，这些都会损害计算机设备，因此需选用七氟丙烷自动灭火系统，其为无网管环保型柜式自动灭火装置。

妇幼保健医院门诊大楼弱电系统方案ppt(“系统”相关文档)共34张

四、LED大屏幕显示系统
▪ LED大屏幕显示系统图 ▪ LED大屏幕显示系统主要功能 ▪ LED大屏幕显示系统实物图
LED大屏幕显示系统图
LED大屏幕显示系统主要功能
▪ 医院对外形象与展示的窗口，让患者及其家属了解医院相关信息。
▪ 公布医院各科室情况及医护人员的信息。 ▪ 公布药品报价以便患者核对，增强药品管
五、管理部分
公布医院各科室情况及医护人员的信息。 IBM eServer X255 BDCOM S2248 3A AK-3272编程控制CD机 RX-900PA同声传译系统 LED大屏幕显示系统图 LED大屏幕显示系统实物图背景音乐系统主要功能 CREATOR(快捷）/CR-PGMII可编程中央控制系统多媒体会议系统主要设备简介为企事业单位的数据中心提供了具有运营商级容错能力的大型核心网络交换平台。 2004年4月30日15时57分36秒各计算机之间快速、方便地通讯，传输数据、静态和动态图象、文字、声音等信息。 IBM eServer X255 RX-006/004/002红外线语言分配系统请您安静等候，注意提示

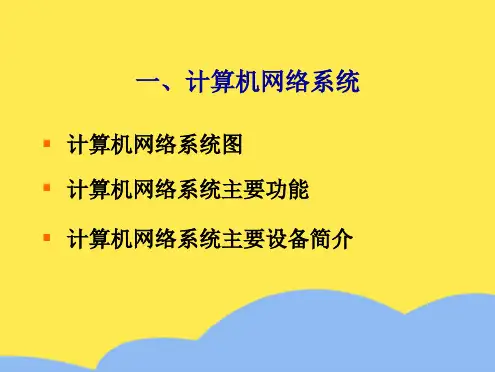

一、计算机网络系统
▪ 计算机网络系统图 ▪ 计算机网络系统主要功能 ▪ 计算机网络系统主要设备简介
计算机网络系统图
Internet
说明：
专用数据线 1000M数据线 1000M光缆 100M双绞线
IBM eServer X255
EXP300 磁盘阵列柜
BDCOM S6508
BDCOM S2248
BDCOM S2248
二、呼叫部分
▪ 分诊呼叫系统软件
H-SEMS 分诊呼叫终端注销 (L) 编辑 (E) 查询 (C) 帮助 (H)

医院弱电智能化系统设计方案ppt课件

系统组成：由主服务器、操作员工作站
和各分站上构成第一层管理层；其下为由门
禁控制器组成的第二层硬件控制、信息储存、
处理和传递层；第三层则是前端设备层，它
由读卡器、出门按钮、电控锁、门磁感应开
关等组成
系统架构：采用网络架构，门禁控制器
通过智能网进行信号传输。
点位设置原则：
在机房、药品库、新生儿区、手术区、
