mp3维修、固件升级方法

炬力2085固件升级失败后的补救措施现在的很多MP3已经采用炬力2085方案，USB传输速度提升到2.0，音质也比以前的产品好很多。

但是最大的好处是芯片封装由128引脚减少到了64引脚，制造工艺简便许多。

不少的网友已经有了2085方案的机器，这款机器的固件也可以进行简单的修改。

有的网友修改固件时不小心将固件破坏，或者下载了不适合自己机器的固件，因而升级后导致不能开机，或不能联机、无法再升级回原来的固件，小弟总结出下方法，请升级失败的网友参考。

1、将MP3拆开，看到Flash即可。

2、关掉电源（有锂电池的）。

3、用金属（如钢针、镊子等）的尖端将Flash的第29和第30引脚短路。

4、然后连接USB连线。

5、大约2秒后电脑就会发现新的USB2.0设备。

6、这时可以拿开镊子，按正确的方法重新升级一次固件就可以了。

如果固件升级失败，连接电脑时由于错误的固件引导，所以电脑无法发现MP3，但是将Flash的数据线短路，就不会有任何固件执行，电脑就会发现一个空的MP3，这时就可以重新升级固件了。

以上的方法大家可以试一试。

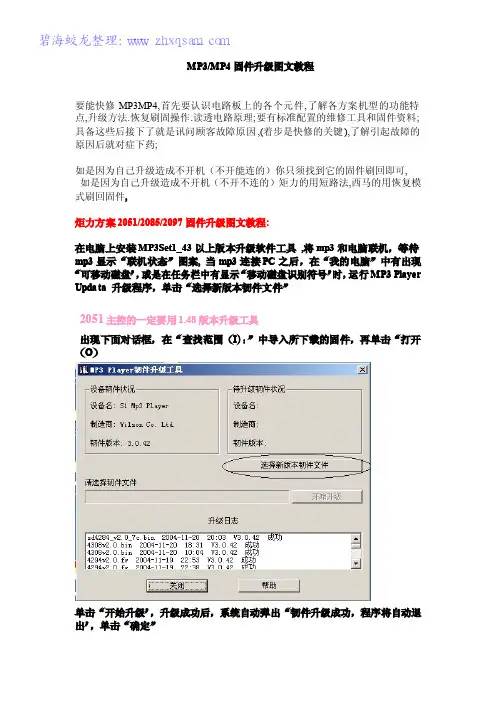

炬力2085的标准升级方法Mp3 Player的内部固件损坏后，可以通过运行MP3 Player Utilities下的固件恢复工具（即升级工具）进行恢复固件。

下面将详细介绍恢复固件的方法：1．首先将待恢复的样机连接到PC的USB口上，点击“开始菜单”—“程序”—“MP3 Player Utilities”—“MP3 Player Update”选项，运行升级工具，系统首先弹出下面窗体：2．点击“确定”按钮，弹出选择固件文件对话框，指定恢复使用的固件文件，如下图：3．点击“打开”选定当前固件文件后，弹出固件恢复窗体，如下图：点击“恢复固件”按钮开始恢复。

恢复状态Mp3 Player屏幕会显示小天使画面：4．小机恢复成功后，系统会自动弹出“成功”窗体，如下图：5．点击“确定”按钮完成当前固件恢复操作。

刚恢复固件的Mp3 Player需重新格式化后，方可正常使用，另外，如果固件恢复操作过程中小机是带电池进行的，完成后需重新上电方可正常进入USB模式。

（3）2085方案升级固件过程中可能出现的问题1) 现象：不能进入U盘，没有VDD、VCC原因：U盘供电部分USB插头、二极管D1、R2或者R5、R6电阻虚焊，或者3.3V稳压管U3不正常。

电阻R3的值是否正确或虚焊。

2) 现象：升级过程中出现“磁盘写保护”,如下图：原因：HOLD键锁住。

（拔除USB，去掉HOLD锁定功能，再次升级）3) 现象：升级过程中出现“FLASH类型无法识别”，如下图，按确定键后，MP3小机屏幕会出现黑屏：原因：数据线短路现象：升级过程中出现“FLASH无响应”，如下图，按确定键后，MP3小机屏幕会出现原因：数据线虚焊4) 现象：小机一旦进入MP3播放模式、固件升级模式或录音模式均会RESET原因：电源部分的元件焊错或者参数不符合要求5) 现象：不能进行U盘格式化，PC显示“磁盘写保护”原因：与问题（2）同理6) 现象：电池供电不能正常启动，VDD、VCC不正常原因：电池保护电路U4、U6、R1、R18、电源部分电路的D1、R2、U3、L3和R3、L4虚焊7) 现象：不能开机，VDD、VCC正常原因：电容C16、C17虚焊，或者高频晶振Y1已坏，或者IC、NAND FLASH 虚焊8) 现象：显示黑屏原因：LCM的偏压电容工作不正常（C51~C54）9) 现象：按键一直有效或者无效原因：按键虚焊或短路。

10) 现象：小机能正常工作，但没有显示原因：LCM虚焊11) 现象：播放音乐时，只有一个声道有声原因：补焊IC和耳机电路的元件12) 现象：显示“磁盘错误”原因：NAND FLSAH内有坏块，可进行格式化13) 现象：小机工作不稳定，有时可以播放MP3，有时不能播放原因：晶振不良或者IC虚焊15）现象：电池供电状态下不能开机解决：按RESET键，再从新开机或电池不足要求充电。

16）现象：不能充电解决：U4、U6、R1虚焊或焊接错误，R18的值可能有错。

炬力方案ATJ2051/2085/2097 固件升级修复方法一、炬力方案ATJ2051/2085/2097对于刷错固件或固件问题造成不开机或不联机的问题可以用以下短路FLASH的方法刷写固件。

1.安装固件升级程序，一般随机光盘中都有，也可以下载下面提供的升级程序安装。

2.拆开机器，取下电池，用大头针或尖头镊子短路FLASH芯片D0~D7中的任意两脚。

3.短路好后连接USB线，系统会找到一个ADFU的设备（找到设备后就可以拿开短路的工具了），如果是第一次安装升级程序，系统会提示安装驱动，一般选择自动安装就可以了（第二次再用短路法就不会提示安装驱动了），如果系统提示没有找到驱动可以手动把驱动程序指向固件升级程序的安装文件夹也可以完成设备的安装。

设备驱动是否安装好可以查看设备管理器里面的“通用串行总线控制器”，如果有ADFU的设备就表示安装成功了，这时播放器进入了恢复模式，此时是无法识别可移动磁盘的，电脑上不会有可移动磁盘的盘符出现，继续下面的操作就可以了。

4.运行固件升级程序后会提示进入“韧体恢复模式”，选择正确的固件文件升级就可以了（固件文件的扩展名一般是BIN、FW，大小在1M~10几M不等，彩屏的固件文件都比较大）。

刷固件的时间根据闪存大小大约在十几秒钟到几十秒不等，如果刷写的进度条进度很慢（来回超过四次或时间超过20分钟）或者提示有写保护一般是所用的固件不是本机的；如果出现无法识别的FLASH类型，可能是闪存出现了虚焊或损坏或者固件不是本机的。

5.刷完固件后断开USB电缆再重新连接就会自动开机，稍等一会儿就会出现可移动磁盘的盘符了，用FAT格式格式化可移动磁盘后装好电池就可以测试是否工作正常了。

6.如果刷完固件的播放器出现下面的情况，说明你刷的固件不是本机的，再继续寻找固件重复上面的过程直到播放器正常工作。

(1)不开机；(2)重复Starting或者停在开机画面；(3)仅亮背光，无任何显示；(4)屏幕上的文字显示相反；(5)屏幕无显示或有背光，但接上USB接口20~30秒后可以找到可移动磁盘；(6)能正常进入工作界面但按键操作失灵，不是原有的功能；(7)进入工作界面后马上重新启动；(8)彩屏机颜色显示明显失真；(9)FM收音功能失效或死机（也有可能FM模块出现问题）；(9)无FM收音功能的出现FM操作选项（如果其他操作功能正常可以不予理会）；(10)背光不亮，背光设置功能失灵（如果其他操作功能正常可以不予理会）；(11)格式化后容量不正确，最常见的是少一半容量（32、64、128MB 冒充1GB、2GB容量的除外，可拆开看闪存型号来确认实际容量）。

注意事项：下图用蓝色标明的引脚是D0~D7，千万不要短路红色标明的电源引脚；短路法的整个操作过程中屏幕是没有任何显示的，有些机型背光会亮着但屏幕不会有任何显示；如果没有短路好，会出现无法找到ADFU设备或播放器自动开机的现象或没有任何反应；如果确信短路好了还是没有找到ADFU设备，那有可能是ATJ2051/2085/2097、电源芯片、晶体或外围电路有问题，先要排除这些故障后才能使用短路法。

炬力2085方案所有机器检测与维修方法MP3凭着简单易用的操作性、强大的音乐资源和小巧时尚的外观，正在取代Diskman和MD 成为大街小巷的一个亮点。

现在，MP3正在像手机一样，以迅雷不及掩耳之速普及开来。

当然，在使用MP3过程中也会遇到一些问题，火柴综合了各大MP3论坛和产品社群里较为典型的MP3疑问，为大家献上一期MP3的Q&A。

问：我的MP3是杂牌,前天因要拷贝一个软件，把它在WIN2000下格式化成FAT模式。

再把歌曲拷贝回MP3里，按播放，屏幕出现erorr format!!的字样，无法播放了。

是不是我format时把出厂的原文件也删除了所导致的后果？答：用MP3附带的驱动重新格式化一下，一般都能解决问题。

一些较老的MP3，需要闪存为Fat12格式，用系统格式化成Fat16或者Fat32都不能使用。

问：蒙恬传奇之音偶尔菜单会乱码怎么解决？答：联机时使用管理软件的字库下载重新下载字库解决，该字库文件存在于您的管理软件安装目录的FONT目录下，重新下载字库不会导致您所设定的偏好及内部文件丢失。

但，在下载字库前最好确认您的机器最低存在4M以上的空间，否则将有机会导致下载失败。

问：最近才用丹丁MH728放wma。

发现我用Windows Media Player转的wma不能放。

但win xp中自代“我的音乐“中的wma可以。

不知为什么？答：部分WMA有版权问题，只能在授权的机器上才能播放。

问：BENQ120听320KBPS采样的MP3时，不能播放，屏幕也显示不出歌名，就像内存中完全不存在一样，不过连上电脑后又能看到歌名，表明是确实存在的。

格式化后再试，情况一样。

在官方网站上查找不到支持采样率的资料。

莫非120不支持320KBPS采样的MP3？答：joybee120是支持320kbps采样的mp3。

问：我想买一款支持FM EQ的MP3，不知道目前市面上有那几款有这个功能的？答：COWON早期的作品CW200/CW300，还有万城DM-N128，蒙恬王者之音的FM可支持EQ调节，目前这类产品并不多。

问：这几天发现我的rio800的电量显示一直是0%，开始以为是电池没电，后来充满电的装进去也一样。

但是却不影响正常播放。

机器也没摔过，这是什么问题啊？答：装节满电的电池，menu>pref>batteries>calibrate>音量＋－一起按，屏幕提示按确认，按确认。

问：为什么播放器中的总内存显示同实际标称的不一致？答：要原因是本产品支持即插即用移动存储功能，硬盘分区表将占有一部分内存，所以您看到的实际总内存比标称的内存容量的要小。

一些韩国厂商的MP3产品不支持即插即用移动存储功能，实际内存和标称的内存容量一样大。

目前MP3采用的FLASH芯片颗粒只有64MB、128MB、256MB等，不存在略大于或者略小于128MB的FLASH芯片。
