信息系统分析(数据流程图)

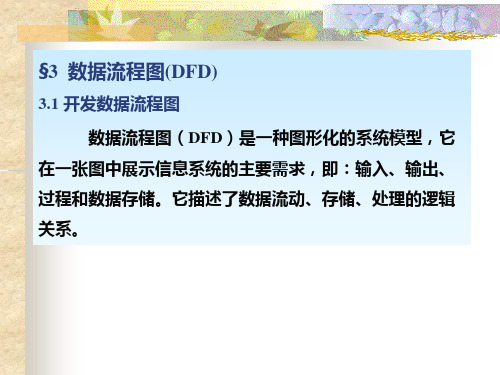

讲义：数据流程图dfd数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，⼀般⽤DFD (Data Flow Diagram)表⽰。

⼀、数据流程图的基本成分数据流程图⽤到四个基本符号，即：外部实体、数据处理、数据流和数据存储。

现分别介绍如下：1、外部实体外部实体——指系统以外⼜与系统有联系的⼈或事物。

它表达该系统数据的外部来源和去处，例如：顾客、职⼯、供货单位等等。

外部实体也可以是另外⼀个信息系统。

⼀般⽤⼀个正⽅形，并在其左上⾓外边另加⼀个直⾓来表⽰外部实体，在正⽅形内写上这个外部实体的名称。

为了区分不同的外部实体，可以在正⽅形的左上⾓⽤⼀个字符表⽰。

在数据流程图中，为了减少线条的交叉，同⼀个外部实体可在⼀张数据流程图中出现多次，这时在该外部实体符号的右下⾓画⼩斜线，表⽰重复。

若重复的外部实体有多个，则相同的外部实体画数⽬相同的⼩斜线。

外部实体的表⽰如图6．1所⽰。

图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。

在数据流程图中，⽤带圆⾓的长⽅形表⽰处理，长⽅形分为三个部分，如图6．2所⽰。

图6．2 处理标识部分⽤来标别⼀个功能，⼀般⽤字符串表⽰，如P1、P1.1等等。

功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。

⼀般⽤⼀个动词加⼀个作动词宾语的名词表⽰。

功能执⾏部分表⽰这个功能由谁来完成，可以是⼀个⼈，也可以是⼀个部门，也可以是某个计算机程序。

3．数据流数据流是指处理功能的输⼈或输出，⽤⼀个⽔平箭头或垂直箭头表⽰。

箭头指出数据的流动⽅向。

数据流可以是信件、票据，也可以是电话等。

⼀般说来，对每个数据流要加以简单的描述，使⽤户和系统设计员能够理解⼀个数据流的含义。

对数据流的描述写在箭头的上⽅，⼀些含义⼗分明确的数据流，也可以不加说明，如图6．3所⽰。

图6．3数据流4．数据存储数据存储表⽰数据保存的地⽅。

这⾥"地⽅"并不是指保存数据的物理地点或物理介质，⽽是指数据存储的逻辑描述。

管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

医院管理信息系统分析报告组员：****************1.引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。

⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。

⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。

功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。

⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。

主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。

⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。

⑸药库管理：药品的入库、出库等管理以及库存查询等功能。

⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。

⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。

采用多种病历模板，提高医生的工作效率。

⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。

与“住院病人管理系统”共同对住院病人的诊治过程进行管理。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求.供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格,将货物退回供应商,如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。

2．在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

3.“进书"主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程:顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐.顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程:售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的,需进行报损处理,即这些货品清除出库房。

具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求,则将报损单退回库房。
