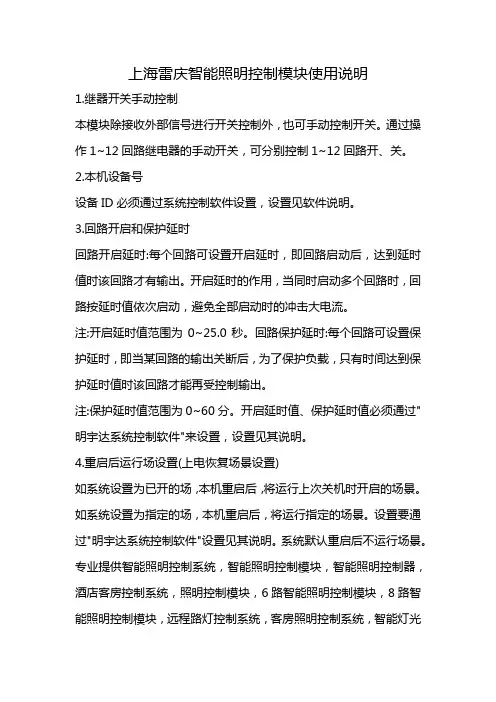

上海雷庆智能照明控制模块使用说明
1.继器开关手动控制
本模块除接收外部信号进行开关控制外，也可手动控制开关。
通过操作1~12回路继电器的手动开关，可分别控制1~12回路开、关。
2.本机设备号
设备ID必须通过系统控制软件设置，设置见软件说明。
3.回路开启和保护延时
回路开启延时:每个回路可设置开启延时，即回路启动后，达到延时值时该回路才有输出。
开启延时的作用，当同时启动多个回路时，回路按延时值依次启动，避免全部启动时的冲击大电流。
注:开启延时值范围为0~25.0秒。
回路保护延时:每个回路可设置保护延时，即当某回路的输出关断后，为了保护负载，只有时间达到保护延时值时该回路才能再受控制输出。
注:保护延时值范围为0~60分。
开启延时值、保护延时值必须通过"明宇达系统控制软件"来设置，设置见其说明。
4.重启后运行场设置(上电恢复场景设置)
如系统设置为已开的场，本机重启后，将运行上次关机时开启的场景。
如系统设置为指定的场，本机重启后，将运行指定的场景。
设置要通过"明宇达系统控制软件"设置见其说明。
系统默认重启后不运行场景。
专业提供智能照明控制系统，智能照明控制模块，智能照明控制器，酒店客房控制系统，照明控制模块，6路智能照明控制模块，8路智能照明控制模块，远程路灯控制系统，客房照明控制系统，智能灯光
控制系统，智能照明，智能路灯控制系统，RCU客房灯光控制一体机，大功率调光模块定制服务。
智能照明控制系统方案完整版
一、背景
智能照明控制系统是一种新兴的智能照明技术，它可以有效地提高照
明效率，降低能源消耗，提高人们的工作效率和改善环境。
然而，在当今
的各种经济压力下，传统照明控制系统面临着更多的挑战，以满足当前能
源消耗的实际需求。
因此，许多组织和企业开始采用智能照明控制系统，
以提高效率和降低成本。
二、智能照明控制系统基本概念
1.照明可视化：照明可视化是指使用技术（如照明控制软件）来展示
和控制照明的状态。
2.灯具控制器：灯具控制器可以根据用户的需求对灯具的亮度，颜色，功率，色温等参数进行调节。
3.可编程控制器：可编程控制器具有历史记录，定时任务，联动设备
等功能，能够根据用户的需求和情景，自动完成照明的控制功能。
三、智能照明控制系统实施方案
1.建立智能照明控制系统：确定主控设备，即控制系统的总控制单元，选择合适的组态软件，并根据调节灯具的参数需求。
12路智能照明控制模块使用说明一、产品简介12路智能照明控制模块是一种先进的智能照明控制设备，它能够实现对12个照明回路的智能控制。
该模块适用于各种场合，如住宅、办公楼、商业区等，可以实现照明的智能化管理，提高照明能效，降低能耗。
二、产品特点1. 多路控制：该模块具有12路照明回路控制功能，可以同时控制多个灯光设备，满足不同场景的照明需求。
2. 智能化管理：通过连接智能控制系统，可实现定时开关、光敏感应、远程控制等功能，提高照明管理的智能化水平。
3. 多种控制方式：支持触摸屏、手机APP等多种控制方式，方便用户根据需求进行灵活操作。
4. 安全可靠：采用高品质材料制造，具有过载保护、短路保护等安全功能，保障用户使用的安全性。
5. 节能环保：通过智能控制，能够根据实际需要调整照明亮度，节约能源，减少对环境的影响。
三、使用步骤1. 安装：将12路智能照明控制模块紧固在合适的位置，确保其稳固可靠。
2. 连接：将照明设备与模块的控制端口相连，确保连接牢固，避免接触不良。
3. 供电：将模块与电源连接，确保电源稳定，避免电压不稳对设备造成损害。
4. 设置：根据实际需求，通过触摸屏或手机APP对模块进行设置，包括定时开关、灯光亮度、场景切换等。
5. 使用：设置完成后，即可通过触摸屏或手机APP对照明进行控制，实现智能化管理。
四、注意事项1. 请按照说明书正确安装和使用该模块，避免不必要的损坏或故障。
2. 在进行电源连接时，请确保断电操作，以免触电或短路导致安全事故。
3. 请勿将该模块暴露在潮湿、高温或有腐蚀性气体的环境中，以免影响正常使用寿命。
4. 在设置过程中，请确保连接的网络稳定，以免设置无效或控制延迟。
5. 如遇到异常情况或故障，请及时联系售后服务人员进行处理，切勿私自拆修。
五、维护保养1. 定期检查：定期检查模块连接是否松动，电源是否正常，如发现异常及时处理。
2. 清洁保养：定期使用干净柔软的布清洁模块表面，避免灰尘或污渍影响正常使用。
智能照明控制系统功能描述智能照明控制系统是一种集成化的照明系统，它利用先进的技术和智能算法来实现对照明设备的控制和管理。
该系统具有多种功能，包括自动化控制、节能管理、安全监测等。
1. 自动化控制功能智能照明控制系统可以通过感应器、定时器等设备来实现自动化控制。
例如，在有人进入房间时，系统可以根据感应器的信号自动开启灯光；在人离开后，系统又可以自动关闭灯光。
这样不仅方便了用户的使用，也避免了因为忘记关灯而造成的浪费。
2. 节能管理功能智能照明控制系统可以通过对灯光亮度、色温等参数进行调节来实现节能管理。
例如，在白天阳光充足时，系统可以降低灯光亮度或关闭部分灯具以达到节能效果；在夜间低负荷时段，系统也可以适当减少灯具使用量以达到节约电力资源的目的。
3. 安全监测功能智能照明控制系统还可以通过安装摄像头等设备来实现安全监测。
例如，在夜间出现异常情况时，系统可以自动开启灯光并将监测画面传输到用户的手机上，以提醒用户注意安全。
4. 远程控制功能智能照明控制系统还可以通过手机APP等远程控制设备来实现远程控制。
例如，在外出旅游时，用户可以通过手机APP远程控制家中的灯光，以达到防盗、节能等目的。
5. 智能化管理功能智能照明控制系统还可以通过数据采集和分析来实现智能化管理。
例如，系统可以根据用户的使用习惯和环境变化自动调整灯光亮度、色温等参数，并生成相应的使用报告，以帮助用户更好地管理和利用照明资源。
总之，智能照明控制系统具有多种功能，不仅方便了用户的使用，也实现了对电力资源的节约和环境保护。
随着科技的不断发展和应用场景的不断拓展，相信智能照明控制系统将会在未来得到更广泛的应用和推广。
智能照明控制系统介绍智能照明控制系统是一种利用先进的技术和方法，对照明系统进行智能化管理和控制的系统。
它可以实现灯光的自动调节、节能和智能化控制，提高照明的效果和舒适度，并减少能源的浪费。
下面将介绍智能照明控制系统的原理、特点和应用。
智能照明控制系统的原理是通过感应器和控制器的配合，实现对照明系统的智能控制。
感应器可以感知环境中的人体、光线等信息，将这些信息传输给控制器。
控制器根据收集到的信息来判断照明需求，从而控制灯光的开关、亮度和色温等参数。
智能照明控制系统还可以通过网络连接，实现远程控制和监控，方便用户对照明系统的管理。
1.自动调节：智能照明控制系统可以根据环境的光照强度和人体活动情况自动调节灯光的亮度和色温。
当环境光线变暗或有人活动时，系统可以自动增加灯光亮度，确保室内明亮舒适。
而在光线充足、无人活动时，系统会自动降低灯光亮度，节省能源。
2.节能环保：智能照明控制系统可以根据照明需求调整灯光的亮度，避免能源的浪费。
通过灯光的自动调节和定时开关等功能，可以实现节能效果，减少能源消耗，降低能源污染。
3.网络连接：智能照明控制系统可以通过网络连接，实现对照明系统的远程控制和监控。
用户可以通过智能手机、平板电脑等设备随时随地控制灯光的开关、亮度和色温等参数，方便快捷。
同时，系统还可以实时监测照明系统的工作状态，及时发现故障和异常，提高系统的可靠性和可管理性。
智能照明控制系统的应用非常广泛。
它可以广泛应用于各种公共场所和住宅，如办公楼、商场、酒店、学校、医院、家庭等。
在这些场所中，智能照明控制系统可以根据人员的活动情况和环境的光照强度，实现灯光的智能调节和控制，提供良好的照明效果和舒适度。
智能照明控制系统还可以与其他智能系统进行集成，实现更多的功能。
比如可以与安防系统集成，实现灯光的联动控制；可以与温控系统集成，根据室内温度调整灯光的色温；可以与音乐系统集成，实现灯光的音乐节奏同步等。
总的来说，智能照明控制系统是一种通过感应器和控制器对照明系统进行智能化管理和控制的系统。
智能模块与智能照明控制模块作用介绍智能家居我们并不陌生，但是你们可知在这期间有个很重要的组件是什么吗？答案就是智能模块！那么，什么是智能模块？智能照明控制模块有哪些作用呢？我们一同去了解一下。
一、什么是智能模块智能模块是智能家居平台的执行单元和控制末端，它和智能中控系统是一个有机的整体。
各种智能模块通过有线或无线的方式和智能中控器相连，接受中控器的集中控制指令，与中控器一起组成整个智能家居系统平台。
智能模块分类有：红外控制模块此类模块主要用于控制电视、空调等具备红外遥控功能的普通家用电器，它最主要的特点是具备红外学习功能不需要改造原来的家用电器。
照明控制模块家中的照明是使用比较多的，开关从最初的拉线开关，普遍使用的机械开关虽然外观形态发生了比较大的改善，但是仍然没摆脱手动操作的范畴。
在家居智能化中照明的智能化占着举足轻重的作用。
远程控制模块远程控制模扩展了智能家居的空间限制，大大丰富了控制载体，借助电话、网络、短信息使您即使和家远隔千里也能够章控自如。
手持遥控器遥控器作为便携的遥控设备成为智能中控器的辅助设备。
它往往可以脱离中心控制系统独立承担最基本的功能。
二、智能照明控制模块有哪些作用智能照明控制模块的4大功能作用：1．智能照明控制模块的时控控制智能照明模块在系统中设定开灯关灯时间，在到达设定好的时间后，自动开灯及关灯，时控控制在系统精确到每回路设定不同的开灯关灯时间，时间设定范围精确到每秒为单位。
2．智能照明控制模块自动控制选择自动控制必须在智能照明模块或系统上勾上自动功能，在时控控制的时间设定好之后，勾上自动控制功能，在到达设定的时间自动开灯关灯，每天自动循环，在节日中可选择某天不用循环，取消选择的节日自动开灯关灯功能。
3．消防功能在楼宇电控中出现火灾时，消防功能会通过消防感应器感应到火灾，自动关闭电源，防止电线失火。
4．智能照明控制模块在系统控制必须把楼宇中的所有智能照明模块通讯接口用双绞屏蔽线连接到系统终端里，终端安装照明系统，整个楼宇照明系统就完成，把终端安装控制室内，在控制室控制整个大楼已经安装智能照明模块的电控部。
智能照明控制系统方案智能照明控制系统方案1·引言1·1 背景智能照明控制系统是一种利用先进的传感技术和自动化控制算法来实现对照明设备进行智能控制的系统。
该系统可以提高照明效果、节约能源、降低使用成本，并提供智能化的用户体验。
1·2 目的和范围本文档旨在详细介绍智能照明控制系统方案的设计与实施，包括系统的硬件配置、软件功能、系统架构、通信协议等。
2·系统架构2·1 系统组成智能照明控制系统由以下组成部分组成：●照明设备：包括LED灯具、传感器等●网络通信设备：用于设备之间的通信与数据传输●控制终端：用户通过控制终端对照明设备进行控制2·2 系统架构图(在此处插入系统架构图)3·功能描述3·1 自动调光智能照明控制系统可以根据不同环境条件自动调节照明亮度，以提供最佳的照明效果。
系统会通过传感器感知环境光强度，并根据预设的调光算法自动调整灯具的亮度。
3·2 节能控制系统具备节能控制功能，可以根据时间和使用情况自动关闭或调整灯具的亮度。
例如，在无人活动的区域，系统可以自动关闭灯具以节省能源。
3·3 场景模式系统支持场景模式，用户可以根据需要预设多个不同的场景，如会议模式、阅读模式、休息模式等。
用户可以通过控制终端或定时自动切换场景，并实现灯具的自动亮度调节和颜色调节。
3·4 远程控制用户可以通过移动设备或互联网远程控制智能照明控制系统，实现对灯具的远程开关、亮度调节、场景切换等操作。
4·系统设计与实施4·1 硬件配置智能照明控制系统的硬件配置包括控制终端、照明设备和网络通信设备。
详情请参考附件一。
4·2 软件功能智能照明控制系统的软件功能包括自动调光算法、节能控制算法、场景模式管理等。
详情请参考附件二。
4·3 通信协议智能照明控制系统使用通信协议进行设备之间的数据传输和通信。
一、产品应用领域产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控二、功能特点1. 1-12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 继电器开关可手动控制6. 具有远程编程和管理功能7.自带两路开关量输入，消防，自检反馈，电流检测等功能8. 设备重启可选择已开的场景或指定的场景三、安装连接1．安装条件安装位置要通风良好，注意防潮、防震、防尘。
2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接40-50个模块。
区域与中心干线采用10M/100M以太网通讯方式，通过IP网关或Wifi链接有效提高整个系统得数据交换速率。
通讯总线采用RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。
3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。
模块采用35mm导轨安装，智能面板采用标准86底盒安装。
l四、MOT型系列智能灯光控制器接线图说明1、输出控制常开触点AC250V/16A(注：负载接线示意图)2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V+连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，KEY为开关量连接信号或消防接口，B1,A1为抄表连接信号，DS1为温度采集连接信号，I1,I2干接点输入根据现场编程设定五、MOT型系列智能灯光控制器选型▲设计及选型说明1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。
智能照明控制系统原理与组成智能照明控制系统是一种利用先进的技术和算法来实现智能化照明管理和控制的系统。
它通过感知环境、分析数据、制定优化方案等方式，实现对照明设备的精确控制，以实现能效最大化、照明舒适度最大化、用电安全性最大化等目标。
1.环境感知：智能照明控制系统通过传感器来感知环境的各种参数，例如光照强度、人体活动、温度、湿度等。
这些传感器可以实时感知环境的变化，并将感知到的数据传输给控制系统。
2.数据分析：智能照明控制系统会对传感器获取到的数据进行分析和处理。
通过数据分析，系统可以了解当前环境的状态，并根据需要做出相应的控制策略。
3.控制策略：控制策略是智能照明控制系统的核心部分。
根据环境感知和数据分析的结果，系统会制定出最优化的控制策略，包括照明亮度的调节、灯光颜色的选择、开关的控制等。
4.联网通信：智能照明控制系统通常会与其他系统或设备进行联网通信，以实现更高级的功能。
例如，系统可以与建筑管理系统、能耗监测系统等进行联网，实现能耗数据的共享和跨系统控制。
5.可编程控制：智能照明控制系统通常具备一定的可编程性，可以通过编程或配置来定制化控制策略。
这使得系统可以根据不同的需求灵活地进行控制和调整。
1.感知设备：感知设备是智能照明控制系统的基础，包括光照传感器、温湿度传感器、人体活动传感器等。
这些设备用于感知环境的各种参数，为后续的数据分析和控制提供数据支持。
2.控制器：控制器是智能照明控制系统的核心部分，负责数据的处理和算法的执行。
控制器可以是嵌入式控制器，也可以是云端控制器。
它可以根据传感器获取的数据制定控制策略，控制灯光的亮度、颜色等。
3.通信设备：智能照明控制系统通常需要与其他系统或设备进行联网通信，因此需要具备一定的通信设备。
通信设备可以是Wi-Fi模块、以太网模块等，用于实现系统之间的数据传输和共享。
4.用户界面：用户界面是智能照明控制系统与用户交互的窗口。
它可以是手机APP、网页界面、物理面板等形式，用户通过界面可以对灯光进行调节和控制。
照明控制系统智慧照明系统设计方案智慧照明系统是一种基于互联网和智能控制技术的照明系统，旨在提供更高效、更环保、更舒适的照明体验。
下面是一个照明控制系统智慧照明系统的设计方案，包括系统架构、功能模块以及实施步骤等。
一、系统架构智慧照明系统的架构主要分为三个层次：感知层、传输层和应用层。
1. 感知层：该层是系统的底层，主要用于感知环境中的光照强度、温度和人员活动等信息。
可以使用光照传感器、温度传感器和人体红外传感器等设备来收集环境信息。
2. 传输层：该层主要用于传输感知到的数据，包括环境信息和控制指令等。
可以使用无线通信技术，如Wi-Fi或蓝牙等，将数据传输到控制中心。
3. 应用层：该层是系统的最顶层，主要用于实现智能控制和管理。
可以通过智能终端设备，如手机、平板电脑或电脑等，来控制照明设备的亮度和色温，并实现智能调光和场景切换等功能。
二、功能模块智慧照明系统可以包括以下功能模块：1. 光照强度感知模块：用于感知环境中的光照强度，根据不同的环境需求实现自动调节亮度的功能。
2. 温度感知模块：用于感知环境中的温度，根据温度变化实现节能和舒适度控制。
3. 人体活动感知模块：用于感知环境中的人体活动，如人员进出、移动等，实现自动打开或关闭照明设备的功能。
4. 控制终端：用于用户控制照明设备，包括亮度调节、色温调节和场景切换等功能。
5. 控制中心：用于接收和处理感知层传输的数据，并根据用户需求和环境变化发送控制指令至照明设备。
三、实施步骤下面是一个智慧照明系统实施的步骤：1. 系统规划：确定系统的需求、目标和功能，包括照明设备数量、覆盖范围和控制要求等。
2. 设备选型：根据系统规划的要求，选择合适的照明设备和感知设备，并确保设备之间的兼容性。
3. 设施布置：根据实际的场地布局和照明需求，进行光照强度感知设备和人体活动感知设备的布置。
4. 感知编程：对感知设备进行编程，配置其感知参数和感知阈值，以便实现自动控制的功能。
澳大利亚莱得圣智能照明模块DR616 产品已升级为DR620-LC,DR620-LC 6回路20A/路数字式可编程开关控制器（内置旁路开关）系统特点:1．分布式控制LDS智能照明控制系统是一个分布式控制系统。
网络上的所有设备都是智能化的，并以“点到点”方式进行通信。
大多数照明控制系统采用中央控制单元或主控计算机进行控制：如果中央控制单元损坏，整个系统瘫痪，建筑将陷入一片黑暗。
同样的，如果网络控制电缆断路，断点后的所有设备失效，甚至导致整个照明系统失效。
如果使用LD S系统，既使存在网络线缆故障，断点两边的设备将以两个独立网络的形式继续工作。
2．软启动和软关闭的功能LDS智能管理控制器应用“软启动”技术，慢慢增加灯上的电压以降低起动电流。
这将在很大程度上延长那些经常开关的灯泡的使用寿命。
3．电压调节白炽灯的使用寿命与工作电压有直接的关系，降低电压5%能使其寿命延长一倍；反之，升高电压便大大缩短其使用寿命。
电网的供电电压波动范围通常为10%。
如果直接给灯泡供电，将大大减少其使用寿命。
LDS智能管理控制器使用了调压技术，确保电压的稳定输出，不受电网电压波动的影响。
4．场景控制LDS的每一场景控制键可控制多达256个调光回路，这样就保证了在大型建筑空间只需一个控制面板就可控制数十种灯光场景。
5．软件控制功能LDS公司自行研发的控制软件具有直观的现场调试功能，它可以根据灯光顾问的要求随时随地的进行场景的修改。
6．网络检测LDS系统可方便的进行系统模块的在线检测，并设有看门狗以防止系统死机。
7．产品安装简便LDS照明控制器有2，4，6，12个回路系列，每个回路的负载由2A到20A。
所有模块内部都带有回路保护功能：1）模块化、分布式的安装结构大大减少了布线费用；2）大功率回路保证每个回路上可安装更多的照明负载；3）丰富的系列化产品可以使设计者进行造价最低化的系统设计；4）自带回路保护空开功能减少了同类功能器件的投入。
基于人工智能的智能照明控制系统设计与实现智能照明控制系统是基于人工智能技术，通过感知环境信息和用户需求，自动调节照明设备的亮度和色温，以提供舒适、高效、节能的照明效果。
本文将介绍智能照明控制系统的设计原理、实现方法和应用前景。
一、设计原理智能照明控制系统的设计原理基于人工智能技术的应用。
通过感知环境信息，包括光线强度、温度、湿度等信息，以及用户需求，如工作环境、时间等因素，系统可以根据这些信息自动调整照明设备的亮度和色温，以提供最佳的照明效果。
系统的感知模块主要包括传感器，用于检测环境中的光线强度、温度、湿度等信息，将其转化为电信号并传输给控制模块。
控制模块则负责根据感知的信息和用户需求制定相应的照明策略。
利用人工智能技术，可以建立复杂的算法模型，对大量的数据进行分析和学习，从而自动调整设备参数，以达到最佳的照明效果。
二、实现方法智能照明控制系统的实现方法主要包括传感器选择与数据采集、算法模型设计以及设备控制和通信。
1. 传感器选择与数据采集：根据系统需求，选择合适的传感器，如光照传感器、温度传感器、湿度传感器等。
这些传感器可以安装在照明设备附近进行数据采集，将环境信息转化为电信号，并传输给控制模块。
2. 算法模型设计：利用人工智能的相关算法进行模型设计，以实现自动化的照明控制策略。
可以使用深度学习算法，基于大量的训练数据对环境信息和用户需求进行分析和学习，从而预测最佳的照明参数。
同时，还可以引入模糊控制、遗传算法等方法，对系统进行优化。
3. 设备控制和通信：根据设计的算法模型，控制模块将自动化的照明控制策略转化为实际的设备控制指令。
可以通过有线或无线通信方式将指令传输给照明设备，实现亮度和色温的调节。
同时，还可以通过与其他智能设备的联动，实现更加智能化的照明控制，如与智能窗帘、智能音响等设备的联动，提供更加舒适的环境体验。
三、应用前景智能照明控制系统具有广阔的应用前景。
首先，智能照明可以应用于各类建筑物，如办公楼、商场、学校等，实现舒适、高效、节能的照明效果。
一、产品应用领域产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控二、功能特点1. 1-12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 继电器开关可手动控制6. 具有远程编程和管理功能7.自带两路开关量输入，消防，自检反馈，电流检测等功能8. 设备重启可选择已开的场景或指定的场景三、安装连接1．安装条件安装位置要通风良好，注意防潮、防震、防尘。
2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接40-50个模块。
区域与中心干线采用10M/100M以太网通讯方式，通过IP网关或Wifi链接有效提高整个系统得数据交换速率。
通讯总线采用RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。
3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。
模块采用35mm导轨安装，智能面板采用标准86底盒安装。
l四、MOT型系列智能灯光控制器接线图说明1、输出控制常开触点AC250V/16A(注：负载接线示意图)2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V+连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，KEY为开关量连接信号或消防接口，B1,A1为抄表连接信号，DS1为温度采集连接信号，I1,I2干接点输入根据现场编程设定五、MOT型系列智能灯光控制器选型▲设计及选型说明1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。
智能照明系统电路模块设计简介智能照明系统是一种可以根据不同场景智能控制灯光的系统。
它采用传感器获取环境信息，并根据信息调节灯光亮度和颜色，以实现节能和舒适的照明效果。
本文将主要介绍智能照明系统的电路模块设计。
电路模块设计传感器模块智能照明系统的传感器模块是获取环境信息的重要组成部分。
传感器主要有以下几种类型：光线传感器光线传感器用来检测环境光线强度，以便根据光线强度来调节灯光亮度。
常用的光线传感器有LDR（光敏电阻）和光电二极管。
红外传感器红外传感器主要用于检测人体或其他物体的活动。
当有活动物体经过时，红外传感器会发送信号给控制器，通知其开启灯光等操作。
常用的红外传感器有红外保密器和红外探测器。
温度传感器温度传感器用于检测环境温度，以便根据温度来调节灯光颜色。
常用的温度传感器有NTC热敏电阻和热电偶。
控制器模块智能照明系统的控制器模块是控制灯光亮度和颜色的重要组成部分。
控制器主要有以下几种类型：云端控制器云端控制器是一种通过互联网连接的控制器，它可以通过手机或电脑端的应用程序来控制灯光。
用户可以通过应用程序设置灯光亮度和颜色，以及自定义不同的场景模式。
嵌入式控制器嵌入式控制器是一种通过编程控制灯光的控制器。
它通常使用单片机或FPGA 实现，具有强大的计算能力和丰富的接口资源。
嵌入式控制器通常需要按照具体应用场景进行定制，设计出符合要求的控制方案。
驱动器模块驱动器模块是控制灯光开关和电流的重要组成部分。
驱动器主要有以下几种类型：MOS管驱动器MOS管驱动器是一种控制灯光电压和电流的驱动器。
它可以通过控制MOS管的导通和关断来调节灯光电流和亮度。
MOS管驱动器具有快速响应和低功耗的特点，适用于多种灯光控制场景。
恒流驱动器恒流驱动器是一种通过控制电流来调节灯光亮度的驱动器。
它可以根据环境信息和控制器指令，自动调节灯光功率和亮度，以达到节能和舒适的效果。
恒流驱动器需要精确的电流控制和保护机制，以防止灯光损坏和安全问题。
